COD在线监测仪安装施工方案
COD-580型在线化学需氧量(COD)监测仪安装规程
目录1.目的 (3)2.范围 (3)3.设备的开箱及检验 (3)3.1设备的外观检验 (3)3.2设备的开箱检验 (3)4. 设备的安装 (4)4.1安装前的准备工作 (4)4.2设备的安装 (4)4.2.1仪器的正面图 (4)4.2.2设备的固定 (5)4.2.3取样管道的安装 (6)4.2.4电气连接 (7)4.2.5蠕动泵管道安装方法： (9)4.2.6电磁阀管道安装方法： (10)4.2.7其它管道的安装 (10)4.2.8测量杯的连接 (11)4.2.9电极的连接 (12)5.设备的运行使用 (12)5.1 各种菜单介绍 (13)5.1.1 运行菜单 (13)5.1.2 设置菜单 (13)5.1.3 数据菜单 (15)5.1.4 维护菜单 (16)5.1.5 帮助菜单 (16)5.2 标定 (16)5.2.1 标准溶液的标定 (16)5.2.2 手工标定曲线的生成方法 (17)5.3 测量 (17)5.3.1自动测量 (17)5.3.2 手动测量 (18)6日常维护........................................................... . (19)6.1 试剂更换及补充 (19)6.2 管道检查 (19)6.3 参比电极内溶液补充 (19)7.人员培训 (19)8.附录 (20)1.目的为确保COD-580型在线化学需氧量（COD）监测仪的安装调试工作能够顺利有序进行，特制定本规程。
2.范围本规程适用于本公司所安装的每一台COD-580型在线化学需氧量（COD）监测仪。
3.设备的开箱及检验3.1设备的外观检验3.1.1检验范围：对准备安装的每台设备3.1.2检验项目：1)外观：包装完整、无破损。
2)规格型号：规格型号正确无误。
3.1.3检验：由安装人员负责，做好记录。
3.2设备的开箱检验3.2.1检验范围：对准备安装的每台设备3.2.2检验项目：1)外观：面板、机箱无缺损。
COD在线分析仪说明书NEW
接触和使用 有毒物质时 建议使用护 镜和防护面 具， 并且通风 良好
当心腐蚀
存在化学危害风险，只有经 过培训的人员才可以进行相 关操作
操作腐蚀性 物品时请佩 戴防腐橡胶 手套
严禁触摸
仪器的加热器部分工作时应 严禁触摸，以免烫伤
1
STEP-COD 水质在线分析仪
使用说明书
第一部分：用户操作
1、技术规格
接地标志
本仪器电源为 220V 50Hz， 要 求严格接地
注意标志
出现该标志时为提示用户按 照说明书操作，或者应由专 业人员操作
当心触电
存在电击的危险，只有公司 专业人员才可以接触和维护 仪器的电器仓及外部控制系 统部分
当心中毒
存在化学危害风险，只有经 过培训具有操作资格的人员 才可以进行相关操作和废弃 物处理
使用说明书
目
录
安全警示！......................................................................................................................................................... 1 第一部分：用户操作........................................................................................................................................ 2 1、技术规格...................................................................................................................................................2 2、仪器概述及原理 ...................................................................................................................................... 3 3、仪器结构...................................................................................................................................................4 4、流程示意图及系统特点..........................................................................................................................5 5、化学试剂配制.......................................................................................................................................... 6 6、仪器操作方法和步骤 ..............................................................................................................................8 第二部分：安装与维护.................................................................................................................................. 23 1、安装设备间要求 .................................................................................................................................... 23 2、装机运输及安装注意事项................................................................................................................... 24 3、现场其他条件及解决方法................................................................................................................... 25 4、采样系统说明........................................................................................................................................ 26 5、接口 .........................................................................................................................................................27 6、日常维护.................................................................................................................................................30 附 录................................................................................................................................................................. 31 1、温度控制器使用简要说明................................................................................................................... 31 2、试验用品准备........................................................................................................................................ 34 3、设备附件.................................................................................................................................................36
污染物排放在线监测安装方案
仪表间
监测位置
伴热管桥架
平台
1/3高度
爬梯CEMS 安装方案简图
预留孔采样枪对射粉尘
温度流速压力废气排放口
现场工况具体要求
1·根据国家规定现场平台需建造在直烟囱高度的1/3处，如图所示。
2·粉尘监测孔两个必须平行对穿，孔直径为50MM，从平台表面向上30CM处开孔。
3·采样枪监测孔直径为80MM，高度为从粉尘孔向上50CM处开孔。
4·流速，压力监测孔直径为80MM，高度为从粉尘孔向上40CM处。
与采样枪孔左右间隔30CM处。
5·温度监测孔直径为80MM，高度为从流速，压力监测孔向上20CM处开孔。
6·预留孔直径为80MM，高度为采样枪监测孔向上20CM处。
7·根据现场测量伴热管长度定为80米。
8·仪表间选址在门卫房后面需建造的仪表间内。
9·仪表间内需接通220V，380V电源。
10·根据设备运行要求，需在仪表间内安装空调以保证温度正常，设备的正常使用。
11.·如图所示现场需要安装桥架，使得设备可以顺利安装使用。
COD在线监测仪安装施工方案修订稿
C O D在线监测仪安装施工方案集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-C O D在线监测仪管线施工方案根据COD在线监测仪安装方案制定本施工方案，分三部分进行施工。
1.利用现在DN25的污水缓排管线，作为分析仪的排放管线。
再重新施工一条DN50的污水缓排管线。
2.分析仪污水入口管线3.我公司污水间歇性排放，为保证分析仪器随时采到污水样，所以要对污水管线进行改动，改动位置在站房北侧，改造方式：把直管段改成U型管，改动长度约2米，底部留DN20倒淋球阀。
一、主要施工方法及技术措施：1、不锈钢管道旧管线的拆除，原伴热线利旧不得拆除。
不锈钢管线采用切割片先将管道割断，然后由人工将管道拆除。
2、拆卸下的管道，应及时将其清理出场，否则，新管道将无场地进行预制工作。
3、新管道预制时，将管道在地面按原管线走向一字排开，预制时，应根据现场实际情况定位。
4、供安装的不锈钢管及管件在使用前进行外观检查，表面不得有裂缝、重皮等缺陷。
5、管子安装前应进行一般清洗，除去油污及其他污物。
6、不锈钢管严禁使用氧-乙炔割刀，应采用锯床、手锯、砂轮切割机、等离子切割机等进行管道切割，砂轮片应选用专用砂轮片。
7、不锈钢管采用焊接连接，配件采用压制件，由于不锈钢为奥氏体不锈钢，采用的焊接方式为氩电联焊。
选用的焊条及焊丝规格为：焊条牌号E308，焊丝钢号JQ.H0Cr21Ni10ER3088、管道应在支架固定好后安装，管子不得与碳钢支架及原伴热管线直接接触，应在管道与支架之间垫入不锈钢片、不含氯离子的塑料片木块和橡胶板。
9、根据输送介质和工作温度的不同，法兰垫片应按规范要求选用非金属垫片或金属垫片，非金属垫片的氯离子含量不得超过50*10-6。
10、管道安装完毕后，应按设计或规范要求进行试压，采取水压试验时水的氯离子含量不得超过25*10-6。
11.入口管线：从污水U型主管底部引DN20的不锈钢管线至站房内，在站房内设DN20的Y 型管道过滤器，过滤器后切断阀阀后变径，预留DN15丝头，分析仪进水管线施工完毕。
【系统】排放口水质在线监测监测系统建设方案
【关键字】系统目录一、项目内容COD在线监测仪能全面、及时、准确核定废水中COD的排放量。
贵单位污水排放口在线监控系统安装的监测仪器为：化学需氧量分析仪（COD）。
二、设计方案2.1 设计基本原则本着实用、稳定、可靠、易于掌握、操作、管理、维护的原则，配备符合国家标准和国家环保行业标准的仪器仪表，并留有充分的可扩展空间，以满足环保形势发展的要求。
确保技术先进、运行稳定可靠、经济实用，以较高的性能价格比构建环境监测系统，使资金的产出投入比达到最大值。
能以较低的成本、较少的人员投入来维持系统运转，提供高效能与高效益。
2.2 污水排放口建设污水排放口要遵循便于采集样品、便于监测计量、便于日常监督管理的原则，根据出水排放口具体情况进行规范化设计建设并建立统一标志牌。
排放口尽量与监测房靠近，如果排放口距离站房较远（超过15米），建议加装采样桶和水泵。
为了方便仪器维护及安全保障，排口应加装安全阶梯及护拦，设置防跌落警示牌。
2.3 监测房建设监测房应建在总排口附近。
面积10m2左右，材料为砖混建筑或彩色夹心板；室内安装COD、流量计、数据采集仪等在线监测仪器。
见图1、图2：图1 站房示意图图2 站房内部示意图1）室内要求室内环境满足仪器仪表环境要求，配备照明、供暖、空调、防盗等辅助设备，站房远离强电磁干扰、避开强振动和高湿场所等。
要求防雷击，温、湿度适宜，便于仪表的正常运行及维护。
环境温度：5～35℃；环境湿度应该≤85%为满足仪器对工作环境的要求，需对房间进行装修并添加一些设备。
具体内容：1、内墙面刷漆，2、地面贴普通防滑瓷砖，3、一台冷暖分体式空调和一台排气扇，4、供电设备：配电箱、插座、照明等，5、采暖设备：电暖气。
6、室内应设有上下水及洗手池。
7、室内应设置工作桌、椅。
2）系统配电污水在线自动监测系统用电器有：在线监测仪器COD、流量计、pH计、数据采集器、冷暖空调、排风扇、照明等设备。
电源设计按照仪器用电、动力用电、室内用电分开的原则进行设计。

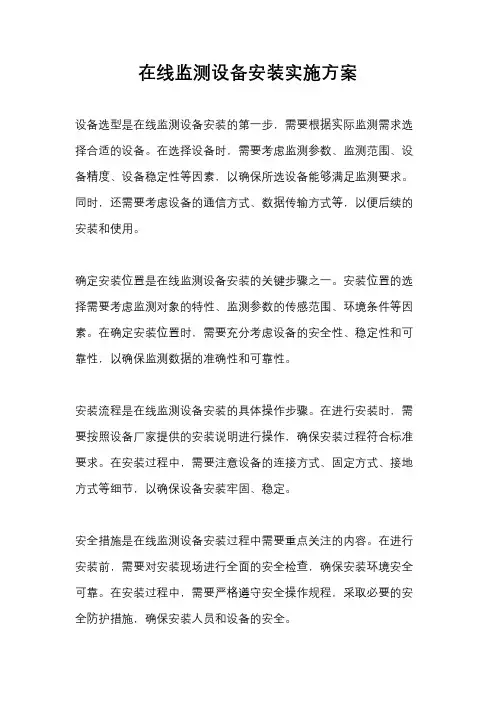

在线监测设备安装实施方案
在线监测设备安装实施方案
设备选型是在线监测设备安装的第一步，需要根据实际监测需求选择合适的设备。
在选择设备时，需要考虑监测参数、监测范围、设备精度、设备稳定性等因素，以确保所选设备能够满足监测要求。
同时，还需要考虑设备的通信方式、数据传输方式等，以便后续的安装和使用。
确定安装位置是在线监测设备安装的关键步骤之一。
安装位置的选择需要考虑监测对象的特性、监测参数的传感范围、环境条件等因素。
在确定安装位置时，需要充分考虑设备的安全性、稳定性和可靠性，以确保监测数据的准确性和可靠性。
安装流程是在线监测设备安装的具体操作步骤。
在进行安装时，需要按照设备厂家提供的安装说明进行操作，确保安装过程符合标准要求。
在安装过程中，需要注意设备的连接方式、固定方式、接地方式等细节，以确保设备安装牢固、稳定。
安全措施是在线监测设备安装过程中需要重点关注的内容。
在进行安装前，需要对安装现场进行全面的安全检查，确保安装环境安全可靠。
在安装过程中，需要严格遵守安全操作规程，采取必要的安全防护措施，确保安装人员和设备的安全。
除了以上内容外，还需要在安装实施方案中考虑设备的调试和验收
工作。
设备安装完成后，需要对设备进行调试，确认设备工作正常。
同时，还需要对设备进行验收，确保设备安装符合要求，监测数据
准确可靠。
综上所述，在线监测设备安装实施方案需要充分考虑设备选型、安
装位置确定、安装流程、安全措施等内容，确保安装过程顺利进行，设备安装符合要求，监测数据准确可靠。
希望本文所述内容能够对
在线监测设备的安装提供一定的参考和帮助。
COD安装前期施工指南(环保)1
COD在线自动监测仪安装前期施工指南1站房及管路的准备1.1 仪器运行基本条件（1）环境温度：5℃～35℃。
（2）相对湿度：≤85%。
（3）电源电压：AC220V（±10%）（4）电源频率：（50±1）Hz。
1.2 站房要求1)站房整体结构可分为：砖体结构和彩钢板两种结构，可由客户自行选择。
2)据站房屋顶的形状仪器站房可分为：尖顶房和平顶房两种。
在冬季多积雪、夏季雨量大的地区推荐采用尖顶房；其他地区可选择平顶房。
3)站房内部使用面积不少于7平方米，室内屋顶高度不低于2.3米。
4)应有水泥地基，地基高度尺寸（一般在300mm以上）必须保证在雨季不能有雨水灌入室内。
5)室内地面建议用全瓷地板砖铺设。
6)站房窗户外侧必须安装防盗网，窗户内侧安装窗纱扇。
7)房顶及墙体接逢处不得有漏雨、渗水等缺陷。
8)当仪器站房建在空旷地带时，仪器站房必须安装避雷设施。
9)站房应设有排风扇等通风设施，以防止腐蚀性气体对仪器及操作人员造成危害。
10)站房内最好应有实验台、洗手池、地漏等设施。
11)应在建设初在指定位置将所需的采样管、排水管、穿线管提前预埋好，并在管内预穿钢丝，以便穿引管线。
应保证排水通畅。
12)站房距采水点距离应尽量的近，直线距离应不大于15米，垂直落差不大于5米。
13)严禁在有易燃性物质、易燃、易爆性气体周围建站房。
仪器站房要远离腐蚀性气体，以确保安全。
14)室内应备有自启动冷暖空调，以保证仪器正常运行的环境。
15)室内应按“配电要求”提前做好供电系统。
16)如需使用电话线联网，应提前将电话线引入室内，并做好信号防雷。
17)室内应备有必要的照明设备及开关。
18)选择采样点应满足以下条件：水样具有代表性，对水质变化反应灵敏，距水源较近。
1.3 配电要求1)站房内最好采用三相五线供电，入室处装有配电箱，配电箱内连接入室引线应分别装有三个单相15A空气开关作为三相电源的总开关，并安装电源过压、过载和漏电自动保护装置。
水质在线自动监测仪使用指导
水质在线自动监测仪使用指导一、COD在线自动监测仪简介COD在线自动监测仪是一种用于监测水体中化学需氧量(COD)的仪器设备。
该仪器采用在线自动监测的方式，能够实时、准确地监测水体中的COD含量，对于水质保护和环境监测具有重要意义。
二、COD在线自动监测仪的安装与操作1.安装（1）选择一个合适的位置安装COD在线自动监测仪。
应选择远离污染源和干扰源的地点，确保监测结果准确可靠。
（2）将COD在线自动监测仪的主机固定在支架上，并将其与水源管道连接。
（3）连接电源，确保COD在线自动监测仪正常供电。
2.操作（1）打开COD在线自动监测仪的电源开关，待仪器启动完成后进入工作状态。
（2）根据具体监测要求，在监测仪的界面上设置监测参数，包括监测时间、监测频率等。
（3）将水样取样管连接到采样器上，打开水样取样阀门，使水样流入采样器。
（4）在监测仪的界面上启动监测程序，开始进行COD监测。
（5）监测完成后，关闭水样取样阀门，并进行数据记录和分析。
三、COD在线自动监测仪的注意事项1.仪器的选购和安装应当符合相关标准和规定，确保仪器的品质和性能。
2.在使用过程中，应定期对COD在线自动监测仪进行维护和保养，确保设备的正常运行。
3.在进行COD监测前，应仔细检查监测仪的各项参数设置，确保监测过程准确可靠。
4.在监测过程中，应及时记录监测数据，并及时进行数据处理和分析。
四、COD在线自动监测仪的优势与应用COD在线自动监测仪具有如下优势：1.在线自动监测，减少了人工操作的误差，提高了监测数据的准确性。
2.实时监测，能够及时反映水质的变化情况，便于环境保护和污染防治。
3.操作简便，监测仪界面友好，参数设置方便快捷。
4.数据记录完善，能够对监测数据进行自动记录和保存，便于数据分析和研究。
COD在线自动监测仪的应用范围广泛，包括但不限于以下领域：1.污水处理厂：COD在线自动监测仪可用于污水处理厂的进水和出水水质监测，帮助优化处理工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
COD在线监测仪管线施工方案
根据COD在线监测仪安装方案制定本施工方案，分三部分进行施工。
1. 利用现在DN25的污水缓排管线，作为分析仪的排放管线。
再重新施工一条DN50的污水缓排管线。
2. 分析仪污水入口管线
3. 我公司污水间歇性排放，为保证分析仪器随时采到污水样，所以要对污水管线进行改动，改动位置在站房北侧，改造方式：把直管段改成U型管，改动长度约2米，底部留DN20倒淋球阀。
一、主要施工方法及技术措施：
1、不锈钢管道旧管线的拆除，原伴热线利旧不得拆除。
不锈钢管线采用切割片先将管道割断，然后由人工将管道拆除。
2、拆卸下的管道，应及时将其清理出场，否则，新管道将无场地进行预制工作。
3、新管道预制时，将管道在地面按原管线走向一字排开，预制时，应根据现场实际情况定位。
4、供安装的不锈钢管及管件在使用前进行外观检查，表面不得有裂缝、重皮等缺陷。
5、管子安装前应进行一般清洗，除去油污及其他污物。
6、不锈钢管严禁使用氧-乙炔割刀，应采用锯床、手锯、砂轮切割机、等离子切割机等进行管道切割，砂轮片应选用专用砂轮片。
7、不锈钢管采用焊接连接，配件采用压制件，由于不锈钢为奥氏体不锈钢，采用的焊接方式为氩电联焊。
选用的焊条及焊丝规格为：焊条牌号E308，
焊丝钢号JQ.H0Cr21Ni10 ER308
8、管道应在支架固定好后安装，管子不得与碳钢支架及原伴热管线直接接触，应在管道与支架之间垫入不锈钢片、不含氯离子的塑料片木块和橡胶板。
9、根据输送介质和工作温度的不同，法兰垫片应按规范要求选用非金属垫片或金属垫片，非金属垫片的氯离子含量不得超过50*10-6。
10、管道安装完毕后，应按设计或规范要求进行试压，采取水压试验时水的氯离子含量不得超过25*10-6。
11.入口管线：从污水U型主管底部引DN20的不锈钢管线至站房内，在站房内设DN20的Y型管道过滤器，过滤器后切断阀阀后变径，预留DN15丝头，分析仪进水管线施工完毕。
12.入口管线：需要有伴热，伴热来源于站房的采暖管线，现有采暖管线稍有改动即可实现，但是为了避免因伴热原因致使进入仪器的水样温度过高，而损坏仪器，施工时伴热管线与进水管线要保留5cm的距离。
二、保证项目质量的措施
1、机动部须对采购的材料进行验收。
2、焊接材料必须具有“产品质量证明书”。
焊条使用前须在烘箱内烘焙，温度应在350度，恒温120度下保温。
焊条取出后须放在保温筒内，焊接时，作到随用随取。
3、实行工程质量目标管理，对重要部位设控制点。
4、机动部在施工前应向施工队伍进行技术交底，并作好相应的记录。
5、施工队严格执行特种工持证上岗制度，施工中认真自检、互检和专检。
6、项目部应认真作好原始记录和完整的竣工资料。
三、保证施工安全的措施
1、参加施工的有关人员必须严格隆邦公司有关的安全规程、条例。
2、严格遵守现场安全生产纪律，设置明显的安全生产，消防保卫标志，严格
执行动火证制度。
3、全体施工人员都应参加施工技术交底和安全交底，使作业人员了解施工方案内容和明确各自岗位的安全职责及操作要领。
4、水处理车间派专职的安全员，对施工现场布置的安全设施进行全面监控。
安全人员要对施工现场进行巡回检查，完善现场安全生产的管理。
5、管道及设备有吊装作业时，其作业区域设立警戒区，起吊指挥应有专人负责、统一指挥、步调一致、确保安全。
6、施工现场用电必须注意安全，并经常进行检修保养，以防漏电事故发生。
7、厂区内所有动火区域要有动火许可证，并有监护人。
四、劳动力需用计划表
序号工种人数备注
1 管道工 2
2 电焊工 2
3 保养电工 1
4 辅助工 2
五、主要实物量
材料：304 PN1.6DN50
管线80米90°弯头8个球阀2个法兰4片四氟垫片4片
材料：304 PN1.6DN25 90°弯头2个三通1个单丝头4个双丝头5个双头对丝4个球阀4个活结6个
Y型-DN15过滤器1个四氟带5卷φ14伴热管线10米304-DN15单丝头、双丝头各2个
304PN1.6DN80 90°弯头4个304DN20内丝球阀1个
六、主要机具需用表
序号名称规格单位数量
1 电源箱 1型、个 1
2 氩弧焊机台 2
3 烘箱 500度台 1
4 焊条保温筒只 1
5 角向砂轮机只 1
6 氩弧焊枪把 1
7 氩气表套 1
8 钢锯把 1
隆邦公司机动部
2014.6.20。
