铸件修边刀块制造工艺
刀具成型加工工艺流程
刀具成型加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 设计与规划。
根据刀具的用途和要求，进行设计和规划。
确定刀具的形状、尺寸、材料等参数。
刀具的制造工艺
刀具的制造工艺
刀具的制造工艺可以分为以下几个步骤：
1. 材料选择：根据不同的刀具用途和性能要求，选择适合的刀具材料，如高速钢、硬质合金、陶瓷等。
2. 锻造或热压：将选定的刀具材料加热至一定温度，然后使用锻压或热压工艺对其进行成形，使其呈现出刀具的初步形状。
3. 粗整形：对锻造或热压得到的刀具进行粗整形处理，包括切割、铣削、车削等工艺，以进一步接近最终的形状。
4. 热处理：通过热处理工艺，对刀具进行淬火、回火等热处理，以提高刀具的硬度、强度和耐磨性。
5. 精整形：对经过热处理的刀具进行精细加工，包括磨削、抛光等工艺，以使刀具达到最终的形状和精度要求。
6. 焊接或装配：如果刀具需要多个部件组合而成，会通过焊接或装配等方法将不同部件进行连接，形成完整的刀具。
7. 检测和质量控制：对制造完成的刀具进行检测和质量控制，以确保刀具的性
能和质量达到要求。
8. 表面处理：根据需要，对刀具进行表面处理，如镀覆、涂层或涂漆等，以提高刀具的耐腐蚀性和外观质量。
9. 包装和出厂：将制造完成的刀具进行包装，做好标识和记录，最后出厂销售或分发给用户。
修边刃口的精加工方案

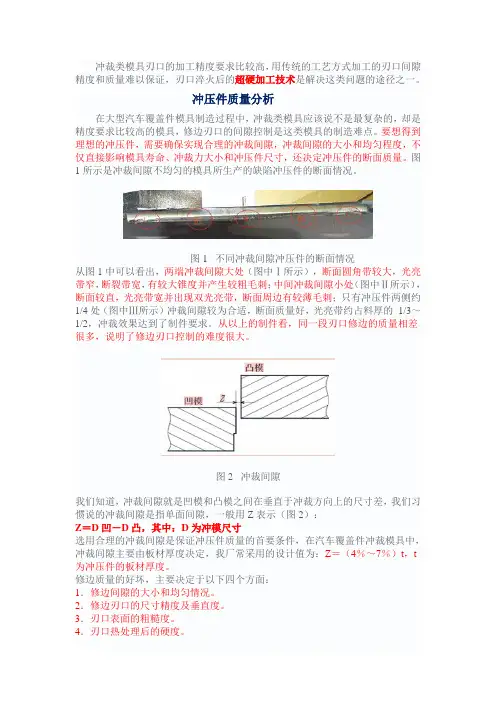

冲裁类模具刃口的加工精度要求比较高，用传统的工艺方式加工的刃口间隙精度和质量难以保证，刃口淬火后的超硬加工技术是解决这类问题的途径之一。
冲压件质量分析在大型汽车覆盖件模具制造过程中，冲裁类模具应该说不是最复杂的，却是精度要求比较高的模具，修边刃口的间隙控制是这类模具的制造难点。
要想得到理想的冲压件，需要确保实现合理的冲裁间隙，冲裁间隙的大小和均匀程度，不仅直接影响模具寿命、冲裁力大小和冲压件尺寸，还决定冲压件的断面质量。
图1所示是冲裁间隙不均匀的模具所生产的缺陷冲压件的断面情况。
图1 不同冲裁间隙冲压件的断面情况从图1中可以看出，两端冲裁间隙大处（图中Ⅰ所示），断面圆角带较大，光亮带窄，断裂带宽，有较大锥度并产生较粗毛刺；中间冲裁间隙小处（图中Ⅱ所示），断面较直，光亮带宽并出现双光亮带，断面周边有较薄毛刺；只有冲压件两侧约1/4处（图中Ⅲ所示）冲裁间隙较为合适，断面质量好，光亮带约占料厚的1/3～1/2，冲裁效果达到了制件要求。
从以上的制件看，同一段刃口修边的质量相差很多，说明了修边刃口控制的难度很大。
图2 冲裁间隙我们知道，冲裁间隙就是凹模和凸模之间在垂直于冲裁方向上的尺寸差，我们习惯说的冲裁间隙是指单面间隙，一般用Z表示（图2）：Z＝D凹－D凸，其中：D为冲模尺寸选用合理的冲裁间隙是保证冲压件质量的首要条件，在汽车覆盖件冲裁模具中，冲裁间隙主要由板材厚度决定，我厂常采用的设计值为：Z＝（4％～7％）t，t 为冲压件的板材厚度。
修边质量的好坏，主要决定于以下四个方面：1．修边间隙的大小和均匀情况。
2．修边刃口的尺寸精度及垂直度。
3．刃口表面的粗糙度。
4．刃口热处理后的硬度。
以上四种情况除第四种外，其余都是通过数控机床加工或钳工的修研来实现的。
如何制定正确的刃口加工工艺规程，来实现合理的冲裁间隙，是制造冲裁类模具的重点。
刃口常规制造工艺对于大型汽车覆盖件冲裁模具的生产，其修边线多是复杂的三维曲线，修边拼块也比较大，不能采用线切割等工艺，只能用数控机床加工，检测也比较困难，传统的刃口加工工艺主要有以下两种：1．冲裁类模具在完成型面加工后，凸凹模刃口按冲裁间隙为零直接加工至理论尺寸，然后进行淬火处理。
模具型面和修边刃口的精细化加工

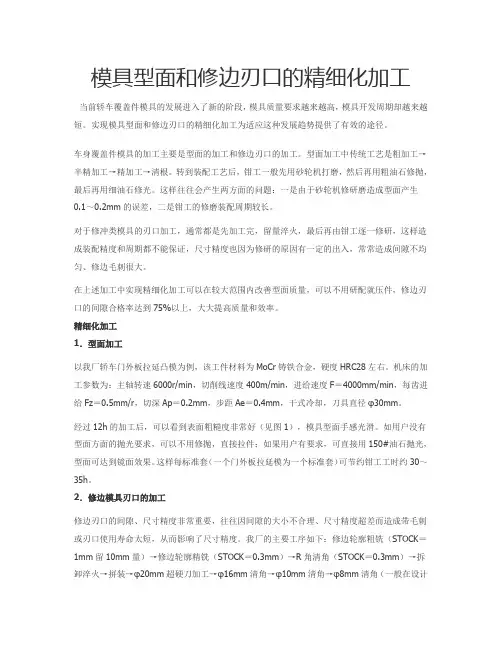

模具型面和修边刃口的精细化加工当前轿车覆盖件模具的发展进入了新的阶段，模具质量要求越来越高，模具开发周期却越来越短。
实现模具型面和修边刃口的精细化加工为适应这种发展趋势提供了有效的途径。
车身覆盖件模具的加工主要是型面的加工和修边刃口的加工。
型面加工中传统工艺是粗加工→半精加工→精加工→清根。
转到装配工艺后，钳工一般先用砂轮机打磨，然后再用粗油石修抛，最后再用细油石修光。
这样往往会产生两方面的问题：一是由于砂轮机修研磨造成型面产生0.1～0.2mm的误差，二是钳工的修磨装配周期较长。
对于修冲类模具的刃口加工，通常都是先加工完，留量淬火，最后再由钳工逐一修研，这样造成装配精度和周期都不能保证，尺寸精度也因为修研的原因有一定的出入，常常造成间隙不均匀、修边毛刺很大。
在上述加工中实现精细化加工可以在较大范围内改善型面质量，可以不用研配就压件，修边刃口的间隙合格率达到75%以上，大大提高质量和效率。
精细化加工1．型面加工以我厂轿车门外板拉延凸模为例，该工件材料为MoCr铸铁合金，硬度HRC28左右。
机床的加工参数为：主轴转速6000r/min，切削线速度400m/min，进给速度F＝4000mm/min，每齿进给Fz＝0.5mm/r，切深Ap＝0.2mm，步距Ae＝0.4mm，干式冷却，刀具直径φ30mm。
经过12h的加工后，可以看到表面粗糙度非常好（见图1），模具型面手感光滑。
如用户没有型面方面的抛光要求，可以不用修抛，直接拉件；如果用户有要求，可直接用150#油石抛光，型面可达到镜面效果。
这样每标准套（一个门外板拉延模为一个标准套）可节约钳工工时约30～35h。
2．修边模具刃口的加工修边刃口的间隙、尺寸精度非常重要，往往因间隙的大小不合理、尺寸精度超差而造成带毛刺或刃口使用寿命太短，从而影响了尺寸精度。
我厂的主要工序如下：修边轮廓粗铣（STOCK＝1mm留10mm量）→修边轮廓精铣（STOCK＝0.3mm）→R角清角（STOCK＝0.3mm）→拆卸淬火→拼装→φ20mm超硬刀加工→φ16mm清角→φ10mm清角→φ8mm清角（一般在设计时没有特殊要求工艺圆角留R4mm）。
铸件工艺流程
铸件工艺流程铸件工艺流程是指将金属熔体注入到铸型中，经冷却凝固后获得所需形状的金属制品的全过程，下面是一种典型的铸件工艺流程。
首先，进行铸型设计。
根据产品的形状、尺寸和要求，设计出合适的铸型结构。
铸型分为砂型和金属型两种，根据具体情况选用合适的材料进行制作。
然后，制备铸型。
对于砂型，先将粘结剂和填料混合均匀，在模具中压实，形成型腔。
对于金属型，先制造模具，然后用铸造金属填充模具，形成型腔。
接下来，熔炼金属。
根据需要使用的金属材料，将金属原料放入炉中进行熔炼，直到达到所需的熔点。
同时，根据需要添加合适的合金元素进行调节。
然后，准备铸造设备。
将熔炼好的金属倒入特定的铸造设备中，如铸造机、离心铸造机等。
根据铸件尺寸和形状的不同，选择合适的设备。
接下来，浇注金属。
将铸造设备移动到铸型上方，打开铸口，让金属熔体流入铸型中。
需要注意的是，浇注速度要适当，以防止气泡等缺陷的产生。
然后，冷却凝固。
待金属熔体充分填充铸型后，让其自然冷却凝固。
冷却速度要适中，以确保铸件内部组织均匀，并避免产生应力导致开裂。
接下来，脱模。
当铸件冷却至足够硬度时，将铸型打开，取出铸件。
对于砂型，可以采用敲击或者振动的方式脱模；对于金属型，根据模具结构进行脱模。
然后，进行后续处理。
铸件取出后可能存在一些毛刺或者凹凸不平的地方，需要进行修整和抛光。
此外，还需要根据产品要求进行热处理、机械加工等工艺。
最后，进行质量检验。
对铸件进行外观质量检查、尺寸检查和物理性能检验，如硬度、拉伸强度等。
对于不合格的铸件，需要进行处理或报废。
以上就是一种典型的铸件工艺流程，不同铸造方法和产品要求可能会有所不同。
铸件工艺流程的好坏直接关系到最终产品的质量，需要严格控制每个环节的工艺参数。
同时，不断改进工艺流程和提高工艺水平，可以进一步提高铸件质量和生产效率。
铸件修边刀块制造工艺
钳工钻螺丝孔
铸件修边刀块制造工艺
6 加工工艺：镗定位销孔 加工设备：镗床 镶块材质=ICD-5
以背靠面为基准，精 镗定位销孔
铸件修边刀块制造工艺
7 加工工艺：热处理 镶块材质=ICD-5
热处理，刃口面火焰淬火. 二； 要求HRC52-56 转钳工装配 组入模座
铸件修边刀块制造工艺

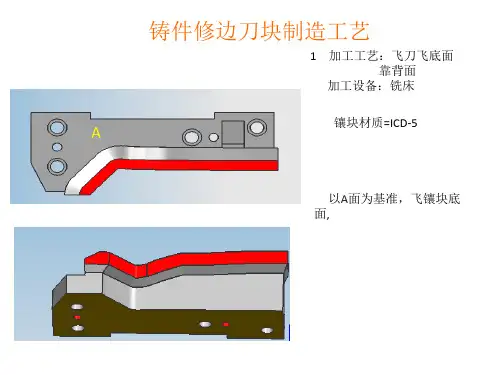

1 加工工艺：飞刀飞底面 靠背面 加工设备：铣床
镶块材质=ICD-5
A
以A面为基准，飞镶块底 面,
铸件修边刀块制造工艺
2 加工工艺：精磨底面 加工设备：磨床 镶块材质=ICD-5
精磨底面
铸件修边刀块制造工艺
3 加工工艺：钻工艺孔 加工设备：钳工 镶块材质=ICD-5
钳工钻工艺
铸件修边刀块制造工艺
4 加工工艺：加工型面 刃口面 加工设备：数控加工中心 镶块材质=ICD-5 以靠背毛坯面为基准，数 控粗 精加工型面,侧背靠面 (侧基准面)达图.半精加工刃 口面(留0.5MM余量).精加工 拼合面，,点各孔中心。（定 位销孔不点）
Hale Waihona Puke 铸件修边刀块制造工艺5 加工工艺：钻螺丝孔 加工设备：钳工 镶块材质=ICD-5
工艺品刀剑铸造工艺流程
工艺品刀剑铸造工艺流程工艺品刀剑铸造工艺流程工艺品刀剑是一种精致的艺术品，它结合了刀剑的实用性和美观性。
下面将介绍一下工艺品刀剑的铸造工艺流程。
首先，选取适合铸造的原材料。
通常使用的原材料包括不锈钢、高碳钢等。
这些材料具有良好的均匀性和可塑性，适合铸造出精致的工艺品刀剑。
其次，进行原型的设计和制作。
根据设计图纸或者客户的要求，制作出精美的原型。
原型是整个工艺品的基础，它决定了最终成品的形状和外观。
接下来是脱蜡和砂型制备。
将原型固定在树脂杆上，然后放入砂箱中，用特制的砂浆将原型包裹住。
待砂浆干燥后，将整个砂箱加热，使原型蜡模从砂浆中脱除。
这一步骤叫做脱蜡。
然后是熔炼和浇铸。
将选取好的原材料加入到熔炉中，加热至熔化状态。
然后，用特制的工具将熔化的金属倒入之前制备好的砂型中。
浇铸时要注意保证金属流动的顺畅和均匀。
之后是冷却和除砂。
待铸件冷却后，将其从砂箱中取出。
然后，用特制的工具将砂浆从铸件上清除。
这一步骤叫做除砂。
除砂后的铸件表面光滑，准备进行下一步的加工和处理。
最后是加工、抛光和装饰。
将铸件进行打磨和抛光，使其表面更加光滑和亮丽。
然后，根据设计需求进行装饰，如雕刻、镀金等。
这些装饰物可以增加工艺品刀剑的艺术感和价值。
综上所述，工艺品刀剑的铸造工艺流程包括选材、原型制作、脱蜡和砂型制备、熔炼和浇铸、冷却和除砂以及加工、抛光和装饰等步骤。
每一个步骤都需要经验丰富的工匠和复杂的工具。
通过精心的铸造工艺，可以铸造出精致、美观且具有实用性的工艺品刀剑。
日本顶级武士刀铸造方法和过程揭秘
日本顶级武士刀铸造方法和过程揭秘选材料和冶炼钢1 在日本的西南部岛根，有个名为“诸神的故乡”出产特殊钢材的稀有矿石。
2 冶炼工具：传统的冶炼炉，名为采风箱，其长度为3公尺，宽度为1公尺，高度为1至2公尺，一侧有一排进气口或鼓风口。
冶炼钢铁的过程1 冶炼师要仔细观察熔炉中用来锻钢的“黑色物质”（说白了就是木炭）。
使用当地所产的含铁量最高的铁砂进行冶炼，并且硫磺和磷的杂质极少，这样可以保证冶炼的钢和铁不会被这些杂质所破坏。
使冶炼炉中的木炭中的碳和铁砂融合会成为一种特殊钢材，当地人或者铸刀匠称这种生铁为“玉钢” 炉火温度要达到1000摄氏度。
2 冶炼时铁砂在一小时内沉到底部的火床，炼钢师从火床的颜色观看铁砂是否已经变成“玉钢”，要保证生铁不会溶解，因而会使武士刀拥有不可或缺的化学以及物理特性。
（从刀的质量上讲生铁会保有微量的碳，这是一把上品武士刀必备的第一特性，因为碳具有吸震性可在刀身进行抵挡时承受极大的力道）。
3 铁慢慢融化进冶炼炉内，而炉子下方有个深达3公尺的燃烧室（若有湿气从地面渗入炉内火势的温度就会下降从而会毁掉“玉钢”）。
当温度达到1000摄氏度的时候所有杂质就会沉入燃烧室底部，只留下纯钢，铸钢师必须练就靠耳朵听火炉的声音来判别，好刀必须具有除了弹性以外的优点：外层必须包裹着高纯度的钢而里面会含有少量的杂质，比如硫磺，因此刀身才会锋利。
含有特定比例的碳和铁因而兼具韧性和硬度，将坚硬的钢和柔软的铁融合成双金属刀刃。
4 冶炼三天三夜之后再第四天早上会拆掉冶炼炉，在炉子里面露出一块冒着气泡看似熔岩的物体(耗费材料26吨铁矿和木炭），此为“玉钢”冶炼师必须选择哪些部位可以送到刀匠那里去哪些部位只能作为刀叉。
锻打过程1 选择材料冶炼师将选择好的材料送到日本樱井那里去。
其家族世代为刀匠已有800年的历史了，然后由铸刀匠亲自审查选用带有亮银色的沉重“玉钢”块为铸造材料如果带有灰黑色碎屑或者粗糙就不行。
2 锻造过程：用纸包裹着挑选好的钢块再包裹上一层薄薄的黏土和灰烬以防止钢块氧化重新将钢块加热至1300摄氏度，然后趁热力未消散，将所有钢块打成一块（动作要迅速，力道要精准），这样锻打能除去剩余的杂质。
压铸铝件常用加工工艺和刀具
压铸铝件常用加工工艺和刀具
压铸铝件常用的加工工艺包括机加工、研磨及抛光、校形、抛丸清理等。
1. 机加工：常见的机加工工艺包括钻孔、攻牙、攻丝、铣削、切削和打磨等。
这些工艺可以使用专用工具、铣刀、CNC机加工设备、砂轮机、打磨机等设备进行。
2. 研磨及抛光：采用震动研磨机、离心抛光机等设备，利用研磨石、研磨剂、水等在震动（转动）的过程中，与压铸件磨擦而达到去毛刺、磨光表面的效果。
3. 校形：当铸件因凝固收缩产生变形、顶出变形或切边时产生变形，需对变了形的铸件进行校形。
校形需通过测定仪器和夹具，用木槌手工校正或用液压机校正。
4. 抛丸清理：弹丸在抛丸轮的作用下，撞击铸件表面，使其吸收运动弹丸的动能后产生塑性变形，呈现残余压应力，从而提升铸件表面强度，达到清理和的目的。
关于刀具，压铸铝件加工中常用的刀具包括铣刀、钻头、砂轮等。
这些刀具的选择应根据具体的加工要求和加工条件进行，以确保加工质量和效率。
以上信息仅供参考，建议咨询专业人士获取更详细的信息。
(一)修边整体凸模加工工艺
带 5、钳工手工修防崩刃带，小凹R角手动调整冲
夹角型面 由清根程 序加工
裁间隙
河北兴林车身制造集团有限公司
Hebei Xinglin Automobile Body Making Group Co.,LTD
兴林模具
（一）防崩刃工艺Biblioteka 点VS缺点优点：1、解决了超硬加工过程中95以上的刀口崩刃问题。 2、轮廓崩刃问题通过修崩刃带免除补焊工序。 缺点：1、防崩刃带需要钳工打磨掉。（打磨的精度影响面差） 2、防崩刃带的夹角型面清根加工误差较大。（容易亏） 3、模面或编程原因使防崩刃带过宽增加打磨难度。
河北兴林车身制造集团有限公司
Hebei Xinglin Automobile Body Making Group Co.,LTD
兴林模具
2.
（二）新修边防崩刃加工工艺
修边类整体（空冷钢）凸模加工工艺 步骤：
1、型面轮廓半精加工轮廓型面留量0.5mm
2、感应、火焰淬火 3、拆凸模上数控机床精加工底面 4、装模座超硬加工型面、轮廓，（轮廓防崩刃 措施：沿轮廓由外向内顺铣加工型面，每次降刀0.1mm 分四次加工至余量0.1mm为止，然后再整体加工型面） 5、钳工手工修防崩刃带，小凹R角手动调整冲裁 间隙
河北兴林车身制造集团有限公司
Hebei Xinglin Automobile Body Making Group Co.,LTD
兴林模具
3.
（二）新修边防崩刃加工程序
无防崩刃 带的型面
沿轮廓顺铣加工 淬火后的型面
河北兴林车身制造集团有限公司
Hebei Xinglin Automobile Body Making Group Co.,LTD
兴林模具
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钳工钻螺丝孔
铸件修边刀块制造工艺
6 加工工艺：镗定位销孔 加工设备：镗床 镶块材质=ICD-5
以背靠面为基准，精 镗定位销孔
铸件修边刀块制造工艺
7 加工工艺：热处理 镶块材质=ICD-5
热处理，刃口面火焰淬火. 二； 要求HRC52-56 转钳工装配 组入模座
铸件修边刀块制造工艺1 加工源自艺：飞刀飞底面 靠背面 加工设备：铣床
镶块材质=ICD-5
A
以A面为基准，飞镶块底 面,
铸件修边刀块制造工艺
2 加工工艺：精磨底面 加工设备：磨床 镶块材质=ICD-5
精磨底面
铸件修边刀块制造工艺
3 加工工艺：钻工艺孔 加工设备：钳工 镶块材质=ICD-5
钳工钻工艺
铸件修边刀块制造工艺
4 加工工艺：加工型面 刃口面 加工设备：数控加工中心 镶块材质=ICD-5 以靠背毛坯面为基准，数 控粗 精加工型面,侧背靠面 (侧基准面)达图.半精加工刃 口面(留0.5MM余量).精加工 拼合面，,点各孔中心。（定 位销孔不点）
铸件修边刀块制造工艺
5 加工工艺：钻螺丝孔 加工设备：钳工 镶块材质=ICD-5
