四丁基氢氧化铵辅助的二氧化硅粒子尺寸与形貌调控
蜘蛛丝纤维的研究现状与展望

蜘蛛丝纤维的研究现状与展望作者:董晶赵坤伟程金亮汪亮来源:《现代纺织技术》2019年第01期摘要:概述了近期国内外丝蛋白及纤维的合成及改性研究现状,发现人造蜘蛛丝蛋白主要来源于基因改变后的桑蚕、大肠杆菌等,对蜘蛛丝纤维物理力学性能的改性方法主要集中在蛛丝蛋白改性、纺丝方法转变、紫外辐射及与其他纺丝液复合纺丝等。
通过蜘蛛丝纤维与其他纤维的物理性能比较得知,蜘蛛丝纤维断裂伸长率高(43.4%)、拉伸强力大、耐疲劳性好。
同时,简述了蜘蛛丝纤维在复合材料、医用仿生材料以及纺织材料等领域的应用情况,并对蜘蛛丝纤维今后的发展进行了展望。
关键词:蜘蛛丝纤维;合成改性;复合材料;医用仿生材料;纺织材料中图分类号:TS102.3文献标志码:A文章编号:1009-265X(2019)01-0015-05蜘蛛丝纤维已成为继蚕丝之后,又一个在化学、生物、材料等学科领域受到广泛关注的动物丝纤维。
蜘蛛丝纤维具有许多优异的特性,包括韧性大、强度高、弹性好、有光泽、耐高温、耐低温、耐紫外线性能强、易于生物降解等。
它被称为“生物钢”,能够应用于外科手术缝线、防弹衣及降落伞等材料[1]。
邵正中等[2]已经制备了性能优于天然蚕丝的人造蚕丝,而对人造蜘蛛丝纤维的研究应紧随其后尽快取得突破。
人造蜘蛛丝纤维的生产,首先需要制备含有蜘蛛丝纤维特性的蜘蛛丝蛋白;其次是如何在合成之初就进行生物化学改性,以生产优于或者具有期望性能指标的蜘蛛丝;最后则是采用合适的工业化纺丝工艺将生产扩大化、低成本化。
本文主要对蜘蛛丝纤维的合成生产方法、改性方法、性能指标及应用情况进行了总结。
1蜘蛛丝纤维蜘蛛丝纤维能够在常温常压下进行液晶纺丝制得,不需要高温和腐蚀性溶剂,只需要水或其他绿色溶剂即可,更符合当今绿色纺织、染整的趋势和要求[1,3]。
如何在绿色环保的前提下,简便、低成本地合成出性能优异的蜘蛛丝纤维一直是国内外学者研究的热点。
1.1国内研究进展常温常压下,纯水透析后的再生丝蛋白水溶液浓度低,容易发生凝聚、不利于保存。
纳米二氧化硅粒径尺寸调控及其对表面化学修饰的影响研究

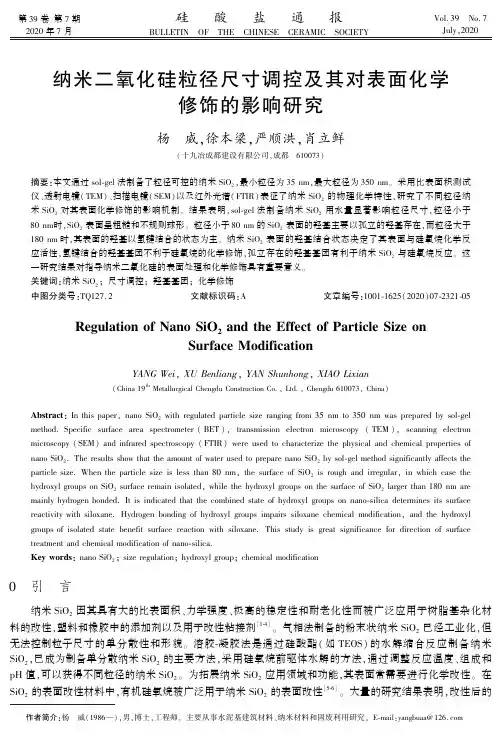

第39卷第7期2020年7月硅㊀酸㊀盐㊀通㊀报BULLETINOFTHECHINESECERAMICSOCIETYVol.39㊀No.7Julyꎬ2020纳米二氧化硅粒径尺寸调控及其对表面化学修饰的影响研究杨㊀威ꎬ徐本梁ꎬ严顺洪ꎬ肖立鲜(十九冶成都建设有限公司ꎬ成都㊀610073)摘要:本文通过sol ̄gel法制备了粒径可控的纳米SiO2ꎬ最小粒径为35nmꎬ最大粒径为350nmꎮ采用比表面积测试仪㊁透射电镜(TEM)㊁扫描电镜(SEM)以及红外光谱(FTIR)表征了纳米SiO2的物理化学特性ꎬ研究了不同粒径纳米SiO2对其表面化学修饰的影响机制ꎮ结果表明ꎬsol ̄gel法制备纳米SiO2用水量显著影响粒径尺寸ꎬ粒径小于80nm时ꎬSiO2表面呈粗糙和不规则球形ꎮ粒径小于80nm的SiO2表面的羟基主要以孤立的羟基存在ꎬ而粒径大于180nm时ꎬ其表面的羟基以氢键结合的状态为主ꎮ纳米SiO2表面的羟基结合状态决定了其表面与硅氧烷化学反应活性ꎬ氢键结合的羟基基团不利于硅氧烷的化学修饰ꎬ孤立存在的羟基基团有利于纳米SiO2与硅氧烷反应ꎮ这一研究结果对指导纳米二氧化硅的表面处理和化学修饰具有重要意义ꎮ关键词:纳米SiO2ꎻ尺寸调控ꎻ羟基基团ꎻ化学修饰中图分类号:TQ127.2㊀㊀文献标识码:A㊀㊀文章编号:1001 ̄1625(2020)07 ̄2321 ̄05RegulationofNanoSiO2andtheEffectofParticleSizeonSurfaceModificationYANGWeiꎬXUBenliangꎬYANShunhongꎬXIAOLixian(China19thMetallurgicalChengduConstructionCo.ꎬLtd.ꎬChengdu610073ꎬChina)Abstract:InthispaperꎬnanoSiO2withregulatedparticlesizerangingfrom35nmto350nmwaspreparedbysol ̄gelmethod.Specificsurfaceareaspectrometer(BET)ꎬtransmissionelectronmicroscopy(TEM)ꎬscanningelectronmicroscopy(SEM)andinfraredspectroscopy(FTIR)wereusedtocharacterizethephysicalandchemicalpropertiesofnanoSiO2.TheresultsshowthattheamountofwaterusedtopreparenanoSiO2bysol ̄gelmethodsignificantlyaffectstheparticlesize.Whentheparticlesizeislessthan80nmꎬthesurfaceofSiO2isroughandirregularꎬinwhichcasethehydroxylgroupsonSiO2surfaceremainisolatedꎬwhilethehydroxylgroupsonthesurfaceofSiO2largerthan180nmaremainlyhydrogenbonded.Itisindicatedthatthecombinedstateofhydroxylgroupsonnano ̄silicadeterminesitssurfacereactivitywithsiloxane.Hydrogenbondingofhydroxylgroupsimpairssiloxanechemicalmodificationꎬandthehydroxylgroupsofisolatedstatebenefitsurfacereactionwithsiloxane.Thisstudyisgreatsignificancefordirectionofsurfacetreatmentandchemicalmodificationofnano ̄silica.Keywords:nanoSiO2ꎻsizeregulationꎻhydroxylgroupꎻchemicalmodification作者简介:杨㊀威(1986 )ꎬ男ꎬ博士ꎬ工程师ꎮ主要从事水泥基建筑材料㊁纳米材料和固废利用研究ꎮE ̄mail:yangbuaa@126.com0㊀引㊀言纳米SiO2因其具有大的比表面积㊁力学强度㊁极高的稳定性和耐老化性而被广泛应用于树脂基杂化材料的改性ꎬ塑料和橡胶中的添加剂以及用于改性粘接剂[1 ̄4]ꎮ气相法制备的粉末状纳米SiO2已经工业化ꎬ但无法控制粒子尺寸的单分散性和形貌ꎮ溶胶 ̄凝胶法是通过硅酸酯(如TEOS)的水解缩合反应制备纳米SiO2ꎬ已成为制备单分散纳米SiO2的主要方法ꎬ采用硅氧烷前驱体水解的方法ꎬ通过调整反应温度㊁组成和pH值ꎬ可以获得不同粒径的纳米SiO2ꎮ为拓展纳米SiO2应用领域和功能ꎬ其表面常需要进行化学改性ꎮ在SiO2的表面改性材料中ꎬ有机硅氧烷被广泛用于纳米SiO2的表面改性[5 ̄6]ꎮ大量的研究结果表明ꎬ改性后的2322㊀新型功能材料硅酸盐通报㊀㊀㊀㊀㊀㊀第39卷纳米SiO2表面能够接枝有机分子链段ꎬ增加了其与聚合物之间的相容性并能够有效提高SiO2的分散性ꎮ尽管已有大量研究提出了关于纳米SiO2的表面修饰方法ꎬ但纳米SiO2表面改性的影响因素ꎬ尤其是纳米粒子尺寸及其表面的化学状态对化学修饰的影响机制ꎬ仍未被研究者关注和报道ꎮ为了深入研究纳米SiO2粒径尺寸与表面特性的关系以及表面特性对化学修饰的影响ꎬ本文通过制备不同粒径的纳米SiO2ꎬ通过硅氧烷MPS改性ꎬ研究SiO2表面羟基的结合状态与粒子尺寸之间的关系及其对化学改性的影响并提出了反应机理ꎮ1㊀实㊀验1.1㊀原料及仪器实验原料为:无水乙醇(99.5%ꎬ北京化工厂)ꎬ正硅酸乙酯(TEOSꎬ广州西陇化工有限公司)ꎬ去离子水ꎬ氨水(25%~28%ꎬ北京化工厂)ꎬ甲基丙烯酰氧丙基三甲氧基硅烷(MPSꎬ南京向前化工有限公司)ꎮ实验仪器为:FESEMJSM ̄7500F场发射扫描电子显微镜(JEOLꎬ日本)ꎬ康塔气体吸附系统QuantachromeAutosorbAutomatedGasSorptionSystem(美国)ꎬ红外光谱仪NEXUS ̄470(Nicoletꎬ美国)ꎮ1.2㊀实验过程1.2.1㊀纳米SiO2的制备图1㊀TEOS在碱性条件下生成纳米SiO2机理Fig.1㊀GrowthmechanismofnanoSiO2inalkalinecondition将无水乙醇㊁去离子水和氨水加入带有温度计ꎬ冷凝管和磁力搅拌器的250mL三口瓶中ꎬ然后将TEOS的乙醇溶液滴加到三口瓶中ꎬ并于15min内滴完ꎬ搅拌反应24hꎬ得到不同粒径的纳米SiO2分散液[7]ꎮ图1是TEOS水解制备纳米SiO2的过程ꎬ采用TEOS制备纳米SiO2粒子的过程分为两个阶段:首先TEOS在碱性条件下水解生成羟基(Si(OH)4)ꎬ随后羟基之间发生缩合反应ꎬ生成三维网络结构ꎮ1.2.2㊀分析测试扫描电子显微镜表征(SEM)ꎬ将SiO2悬浮液离心干燥后重新分散到乙醇中ꎬ取一滴乙醇分散液于硅片表面ꎬ待溶剂挥发后对样品表面喷金(Pt)ꎬ采用FESEMJSM ̄7500F场发射扫描电子显微镜(JEOLꎬ日本)表征SiO2的形貌ꎮ透射电子显微镜表征(TEM)ꎬ将SiO2用乙醇分散后取一滴样品滴在铜网表面ꎬ待溶剂挥发后进行测试ꎬ使用JEM ̄2100型透射电子显微镜(JEOLꎬ日本)对样品的形貌进行分析ꎬ测试过程的电子加速电压为200kVꎮ比表面积测试(BET)ꎬ采用康塔气体吸附系统QuantachromeAutosorbAutomatedGasSorptionSystem(美国)测试纳米SiO2的比表面积ꎬ将干燥的纳米SiO2粉末于100ħ中脱气16hꎬ通过Brunauer ̄Emmett ̄Teller(BET)法测试纳米SiO2的比表面积S(m2/g)ꎮ傅里叶变换红外光谱分析(FT ̄IR)ꎬ将纳米SiO2与KBr粉末共混压片制样ꎬ采用红外光谱仪NEXUS ̄470(Nicoletꎬ美国)分析纳米SiO2表面特征基团ꎬ红外光谱的扫描范围500~4000cm-1ꎬ分辨率为6cm-1ꎬ扫描32次ꎮ2㊀结果与讨论2.1㊀纳米SiO2粒径尺寸与比表面积表1是纳米SiO2的制备条件以及颗粒比表面积ꎬ由表1可知ꎬ当反应温度为室温25ħꎬTEOS用量为3.5gꎬ水用量为5mLꎬ乙醇为50mLꎬ氨水2mL时ꎬ纳米SiO2的平均粒径为330nmꎮ当反应温度升高到40ħ㊀第7期杨㊀威等:纳米二氧化硅粒径尺寸调控及其对表面化学修饰的影响研究2323时ꎬ纳米SiO2平均粒径为180nmꎬ表明升高温度会导致纳米SiO2粒径尺寸下降ꎮ表1㊀不同粒径纳米SiO2的制备条件及其比表面积Table1㊀ConditionofpreparationfornanoSiO2withvariousparticlesizeandthespecificsurfaceareaNo.TEOS/gWater/mLEthanol/mLAmmonia/mLTemperature/ħParticlesize/nmSpecificsurfacearea/(m2/g)13.9 ̄5022535279.523.5210044055156.833.52502408069.443.555024018033.553.5105022522029.863.555022533015.5㊀㊀在室温反应时ꎬTEOS的水解速率和Si ̄OH的缩合速率较慢ꎬ颗粒容易聚集生长ꎬ有利于纳米粒子的长大ꎮ当温度升高时ꎬTEOS的水解和Si ̄OH的缩合速率都明显提高ꎬ在反应体系中短时间内即产生大量颗粒ꎬ导致最终形成的SiO2粒子尺寸较小[7]ꎮ当TEOS用量3.5gꎬ反应温度为40ħꎬ乙醇用量为50mLꎬ水的用量为2mL时ꎬ纳米SiO2的尺寸为80nmꎬ当水的用量提高到5mL而乙醇和氨水的用量不变时ꎬ所得SiO2的粒径尺寸增加到180nmꎬ表明水的用量增加ꎬ能够提高SiO2粒径尺寸ꎮ这是由于当反应体系中水量为2mL时ꎬTEOS的水解速率较低ꎬ水解反应受到抑制ꎬ进而限制了缩合反应的发生ꎬ因而所得SiO2粒径较小ꎬ而增加水的用量之后ꎬ提高了TEOS水解程度ꎬ促进缩合反应的进行ꎬ使SiO2粒径增长ꎮ当TEOS用量为3.5gꎬ乙醇50mLꎬ氨水2mLꎬ并于室温下反应时ꎬ随着水的用量由5mL增加到10mLꎬSiO2的粒径尺寸由330nm下降到220nmꎬ表明水的用量提高使得SiO2粒子尺寸下降ꎮ由于水含量的增加促进了TEOS的水解和Si ̄OH缩合反应ꎬ形成大量的生长中心和微小颗粒ꎬ在反应的后期没有足够的TEOS水解补充ꎬ粒子的生长幅度不大ꎬ导致纳米SiO2粒径变小ꎮ由表1可知ꎬ随着纳米SiO2粒子尺寸由35nm增加到330nmꎬ其比表面积由279.5m2/g下降到15.5m2/gꎬ粒径尺寸的增加导致比表面积大幅下降ꎮ图2㊀不同粒径SiO2的SEM和TEM照片Fig.2㊀SEMandTEMimagesofnanoSiO2withdifferentparticlesize2.2㊀纳米SiO2表面形貌图2是纳米SiO2的SEM和TEM照片ꎬ由图2可知ꎬ当纳米SiO2的平均粒径由35nm提高到220nm时ꎬ2324㊀新型功能材料硅酸盐通报㊀㊀㊀㊀㊀㊀第39卷粒子表面由比较粗糙逐渐变为形状规整的球形ꎮ如图2(a)所示ꎬ35nmSiO2表面比较粗糙ꎬ由于反应体系中的水来源于氨水ꎬ反应体系中的水不足以促进TEOS水解ꎬTEOS水解程度较低ꎬ导致Si ̄OH较少ꎬ限制了Si ̄OH的缩合ꎬ使得SiO2粒子的表面出现粗糙的形貌ꎮ随着水用量的增加ꎬTEOS的水解和缩合程度提高ꎬ因此粒子表面逐渐变得平滑ꎬ得到形状规整的球形SiO2ꎮ由图2可知ꎬ反应条件的改变对SiO2粒子的单分散性影响较小ꎬ对SiO2粒径尺寸影响较大ꎮ尽管不同粒径的纳米SiO2表面微观形貌存在差别ꎬ但基本都具有粒径尺寸单分散的特点ꎮ2.3㊀纳米SiO2的红外光谱分析图3㊀SiO2改性前后的红外光谱Fig.3㊀FT ̄IRspectrafornanoSiO2beforeandaftermodification图3是不同粒径的纳米SiO2经MPS改性前后的红外光谱ꎮ图3(a)是未改性的35nmSiO2红外光谱ꎬ其中ꎬ469cm-1是Si ̄O ̄Si的弯曲振动吸收峰ꎬ800cm-1和1100cm-1分别是Si ̄O ̄Si的不对称伸缩振动和对称伸缩振动吸收峰ꎬSi ̄OH的弯曲振动吸收峰出现在945cm-1ꎮ2980cm-1附近的吸收峰属于C ̄H的伸缩振动ꎬC ̄H吸收峰的存在表明SiO2表面存在未完全水解的 ̄OC2H5ꎬ在3433cm-1附近出现 ̄OH的吸收峰ꎮ由图3(a)和图3(e)可见ꎬ图3(a)的 ̄OH吸收峰宽度比图3(e)的 ̄OH吸收峰窄ꎬ这是由于 ̄OH之间氢键的存在导致红外光谱吸收峰变宽ꎮ由此可知ꎬ35nmSiO2表面的 ̄OH主要以孤立的状态存在ꎬ而220nmSiO2表面的 ̄OH主要以氢键相结合的方式存在ꎮKamiya等[8]认为ꎬ不同粒径的纳米SiO2表面羟基的结合状态存在明显差别ꎬ当粒径尺寸小于30nm时ꎬSiO2表面羟基主要以孤立羟基的形式存在ꎬ当粒径大于60nm时ꎬ粒子表面的羟基主要以氢键的方式结合ꎮ图3(b)ꎬ图3(c)ꎬ图3(d)和图3(f)是不同粒径纳米SiO2经MPS改性后的红外光谱ꎮ由图3(b)可知ꎬ35nmSiO2改性后ꎬ红外光谱在1723cm-1出现了C=O的吸收峰ꎬ表明MPS成功接枝到了SiO2表面ꎮ如图3(c)所示ꎬ当纳米SiO2粒径为80nm时ꎬ改性后的粒子红外光谱也出现了C=O吸收峰ꎬ说明MPS与80nmSiO2表面的羟基发生了反应ꎮ由图3(d)可知ꎬ当SiO2粒径尺寸大于180nm时ꎬ经MPS改性后红外光谱中没有出现C=O的吸收峰ꎬ说明MPS没有与SiO2表面的羟基发生反应ꎬ对大粒径纳米SiO2不能发生有效的化学接枝ꎮ图4㊀不同粒径SiO2表面羟基的结合形式Fig.4㊀ThebondedconditionofSi ̄OHonsurfaceofnano ̄silicawithdifferentparticlesizeRahman等[9 ̄10]认为ꎬ随着粒子尺寸的增长ꎬSiO2表面的羟基数量增加ꎬ但SiO2的比表面积下降ꎬ表面Si ̄OH浓度下降ꎮ由此可知ꎬ当采用MPS对SiO2进行修饰改性时ꎬ能够接枝到SiO2表面的MPS取决于单位质量的SiO2粒子表面的Si ̄OH浓度ꎬ与35nmSiO2相比ꎬ180nmSiO2表面的羟基浓度下降ꎬ而且羟基之间主要以氢键结合的方式存在ꎬ孤立的羟基少于小粒径SiO2ꎬ表面化学修饰的空间位阻增大ꎬ因此MPS无法对纳米粒子进行化学修饰ꎮ有研究结果指出ꎬ纳米SiO2表面的Si ̄OH主要存在两种结合形式ꎬ分别是孤立的Si ̄OH和以氢键结合的Si ̄OH[11 ̄12]ꎮ当SiO2粒子尺寸大于60nm时ꎬ大部分的硅羟基(Si ̄OH)以氢键的方式结合ꎮ当SiO2粒子尺寸小于30nm时ꎬ其表面Si ̄OH主要以孤立的形式存在[13]ꎬ如图4所示ꎮ㊀第7期杨㊀威等:纳米二氧化硅粒径尺寸调控及其对表面化学修饰的影响研究2325根据上述分析可知ꎬSiO2纳米粒子的尺寸决定其与MPS的反应活性ꎬ表面含有大量孤立Si ̄OH的小粒径纳米SiO2能与MPS发生化学接枝反应ꎬ从而得到MPS改性的SiO2纳米粒子ꎮ35nm的SiO2表面存在大量孤立的羟基ꎬ因此容易与MPS发生反应ꎬ生成MSiO2纳米粒子ꎮ而180nm以上的大粒径SiO2表面的羟基主要以氢键的方式结合在一起ꎬ限制了其与MPS的缩合反应ꎬ不利于粒子表面的化学修饰ꎮ3㊀结㊀论(1)反应温度由25ħ升高至40ħ时ꎬSiO2粒径尺寸下降ꎮ当水的用量增加时ꎬSiO2粒子尺寸先增大后减小ꎮ当体系中的水含量较低时ꎬTEOS水解不完全ꎬ抑制了缩合反应的进行ꎬ所得SiO2粒径较小ꎬ表面粗糙ꎮ(2)随着SiO2粒径尺寸的增大ꎬ比表面积下降ꎬ表面孤立的羟基浓度降低ꎬ小粒径纳米SiO2表面的羟基主要以孤立的形式存在ꎬ大粒径纳米SiO2表面的羟基主要以氢键的结合形式存在ꎮ(3)对于纳米SiO2ꎬ表面孤立的羟基浓度高ꎬ有利于MPS与其发生反应ꎬ生成MPS改性的纳米SiO2ꎬ与小粒径纳米SiO2相比ꎬ大粒径纳米SiO2无法通过MPS进行化学修饰ꎮ参考文献[1]㊀CastellanoMꎬConzattiLꎬCostaGꎬetal.Surfacemodificationofsilica:1.Thermodynamicaspectsandeffectonelastomerreinforcement[J].Polymerꎬ2005ꎬ46(3):695 ̄703.[2]㊀李清江ꎬ杨㊀莹ꎬ蒋㊀莉ꎬ等.表面改性纳米二氧化硅粒子制备与分散性表征分析[J].实验技术与管理ꎬ2019ꎬ36(10):159 ̄162. [3]㊀SlowingIIꎬTrewynBGꎬGiriSꎬetal.Mesoporoussilicananoparticlesfordrugdeliveryandbiosensingapplications[J].AdvancedFunctionalMaterialsꎬ2007ꎬ17(8):1225 ̄1236.[4]㊀王㊀茹ꎬ万㊀芹ꎬ王高勇.纳米二氧化硅对苯丙共聚物/水泥复合胶凝材料凝结硬化的影响[J].材料导报ꎬ2019ꎬ33(22):3712 ̄3719. [5]㊀PosthumusWꎬMagusinPꎬBrokken ̄ZijpJCMꎬetal.Surfacemodificationofoxidicnanoparticlesusing3 ̄methacryloxypropyltrimethoxysilane[J].JournalofColloidandInterfaceScienceꎬ2004ꎬ269(1):109 ̄116.[6]㊀ZhaiLꎬLuDꎬFanNꎬetal.Facilefabricationandmodificationofpolyacrylate/silicananocompositelatexespreparedbysilicasolandsilanecouplingagent[J].JournalofCoatingsTechnologyandResearchꎬ2013ꎬ10(6):799 ̄810.[7]㊀ParkSKꎬDoKimKꎬKimHT.Preparationofsilicananoparticles:determinationoftheoptimalsynthesisconditionsforsmallanduniformparticles[J].ColloidsandSurfacesA:PhysicochemicalandEngineeringAspectsꎬ2002ꎬ197(1 ̄3):7 ̄17.[8]㊀KamiyaHꎬMitsuiMꎬTakanoHꎬetal.Influenceofparticlediameteronsurfacesilanolstructureꎬhydrationforcesꎬandaggregationbehaviorofalkoxide ̄derivedsilicaparticles[J].JournaloftheAmericanCeramicSocietyꎬ2000ꎬ83(2):287 ̄293.[9]㊀RahmanIAꎬVejayakumaranPꎬSipautCSꎬetal.Size ̄dependentphysicochemicalandopticalpropertiesofsilicananoparticles[J].MaterialsChemistryandPhysicsꎬ2009ꎬ114(1):328 ̄332.[10]㊀RahmanIAꎬPadavettanV.Synthesisofsilicananoparticlesbysol ̄gel:size ̄dependentpropertiesꎬsurfacemodificationꎬandapplicationsinsilica ̄polymernanocomposites ̄areview[J].JournalofNanomaterialsꎬ2012(5):2013 ̄2019.[11]㊀黄㊀静ꎬ赵㊀琦ꎬ卓坚锐ꎬ等.交联PVA/SiO2复合膜的制备及性能[J].塑料ꎬ2010ꎬ39(1):7 ̄8.[12]㊀刘永辉.电化学测试技术[M].北京:北京航空学院出版社ꎬ1987.[13]㊀KamiyaHꎬMitsuiMꎬTakanoHꎬetal.Influenceofparticlediameteronsurfacesilanolstructureꎬhydrationforcesꎬandaggregationbehaviorofalkoxide ̄derivedsilicaparticles[J].JournaloftheAmericanCeramicSocietyꎬ2000ꎬ83(2):287 ̄293.。
四丁基氢氧化铵红外光谱

四丁基氢氧化铵红外光谱
四丁基氢氧化铵是一种季铵盐,在化学实验中常用作碱性试剂。
其红外光谱特征主要包括:
1. 长波部分有一个强烈的吸收峰,波数在3400-3200 cm-1范围内,由于N-H键的伸缩振动引起。
2. 短波部分有一个较弱的吸收峰,波数在2950-2850 cm-1范围内,由于CH3基的伸缩振动引起。
3. 在1500-1400 cm-1范围内,有一个中等强度的吸收峰,由于N-H键的弯曲振动引起。
4. 在1350-1250 cm-1范围内,有一个强烈的吸收峰,由于C-N 键的伸缩振动引起。
5. 在1200-1000 cm-1范围内,有几个弱的吸收峰,由于C-O键的伸缩振动引起。
- 1 -。
添加剂对SiO2-CeO2复合抛光粉粒度的影响

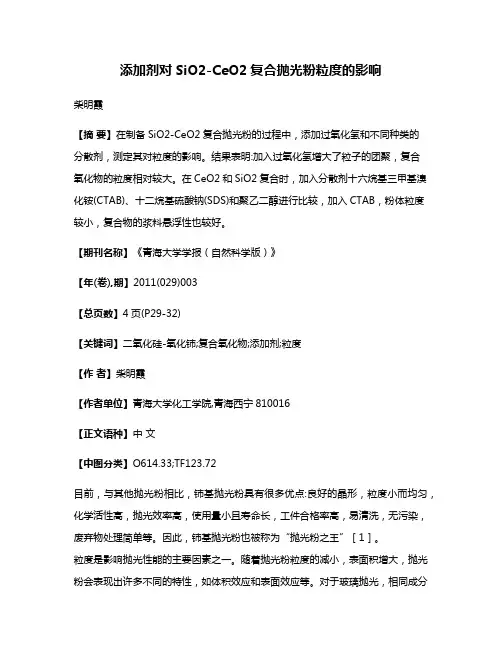

添加剂对SiO2-CeO2复合抛光粉粒度的影响柴明霞【摘要】在制备SiO2-CeO2复合抛光粉的过程中,添加过氧化氢和不同种类的分散剂,测定其对粒度的影响。
结果表明:加入过氧化氢增大了粒子的团聚,复合氧化物的粒度相对较大。
在CeO2和SiO2复合时,加入分散剂十六烷基三甲基溴化铵(CTAB)、十二烷基硫酸钠(SDS)和聚乙二醇进行比较,加入CTAB,粉体粒度较小,复合物的浆料悬浮性也较好。
【期刊名称】《青海大学学报(自然科学版)》【年(卷),期】2011(029)003【总页数】4页(P29-32)【关键词】二氧化硅-氧化铈;复合氧化物;添加剂;粒度【作者】柴明霞【作者单位】青海大学化工学院,青海西宁810016【正文语种】中文【中图分类】O614.33;TF123.72目前,与其他抛光粉相比,铈基抛光粉具有很多优点:良好的晶形,粒度小而均匀,化学活性高,抛光效率高,使用量小且寿命长,工件合格率高,易清洗,无污染,废弃物处理简单等。
因此,铈基抛光粉也被称为“抛光粉之王”[1]。
粒度是影响抛光性能的主要因素之一。
随着抛光粉粒度的减小,表面积增大,抛光粉会表现出许多不同的特性,如体积效应和表面效应等。
对于玻璃抛光,相同成分的抛光粉,平均粒度大的切削力强,适合高速抛光,抛光表面平整度低。
平均粒度小的切削力弱,适合低速抛光,抛光表面平整度高。
因此,应针对不同抛光要求来选择合适粒度的抛光粉。
国际上一般将超细粉体按粒度大小分为3种等级:纳米级(1~100nm)、亚微米级(100nm~1 μm)、微米级(1~100 μm)。
据此,稀土抛光粉也可以分为上述3类。
通常使用的稀土抛光粉为微米级,其粒度1~10 μm。
根据其物理化学性质一般应用于玻璃抛光的最后工序,进行精磨。
小于1 μm的亚微米级稀土抛光粉,由于在液晶显示器与电脑光盘领域的应用倍受重视,产量逐年提高。
纳米级稀土抛光粉目前也已经问世,随着现代科学技术的发展,其应用前景看好,但目前其市场份额还很小,尚属于研发阶段。
四丁基氢氧化铵安全技术说明书

第十四部分运输信息
危险货物编号:
UN编号:82019
包装标志:腐蚀
包装类别:Ⅱ
包装方法:。
储运注意事项:铁路运输时应严格按照铁道部《危险货物运输规则》中的危险货物配装表进行配装。运输前应先检查包装容器是否完整、密封,运输过程中要确保容器不泄漏、不倒 塌、不坠落、不损坏。严禁与氧化剂、酸类、食用化学品等混装混运。运输车船必须彻底清洗、消毒,否则不得装运其它物品。公路运输时要按规定路线行驶,勿在居民区和人口稠密区停留。?
化学品英文名:Tetrabutylammoniumhydroxide
英文名称2:Tetra-n-butylammonium hydroxide;tetranbutylammoniumhydroxidesolnimethanol;Tetrabutylamm.hydr.in methanol;Tetrabutylammonium
沸点(℃):100
相对密度(空气=1):
闪点(℃):7
辛醇/水分配系数:
引燃温度(℃):
爆炸下限(v/%):
临界温度(℃):
爆炸上限(v/%):
临界压力(MPa):
饱和蒸汽压(KPa):
其他理化性质:35
第十部分稳定性和反应活性
稳定性:稳定
禁配物:强氧化剂、强酸、二氧化碳。
避免接触条件:
聚合危害:
反应分解产物:
化学危险物品安全管理条例198717日国务院发布化学危险物品安全管理条例实施细则化劳发1992677号工作场所安全使用化学品规定1996劳部发423号等法规针对化学危险品的安全使用生产储存运输装卸等方面均作了相应规定
化学品安全技术说明书
产品名称:氢氧化四丁基铵(40%水溶液)
粒径可控纳米二氧化硅微球的制备

粒径可控纳米二氧化硅微球的制备
樊雅玲;刘根起;罗四辈
【期刊名称】《粘接》
【年(卷),期】2015(0)9
【摘要】采用改进的Stober法,以正硅酸乙酯(TEOS)为硅源,乙醇为溶剂,氨水为催化剂制备出单分散性好、粒径大小可控的纳米二氧化硅颗粒,并通过单一因素法研究了搅拌速度、正硅酸乙酯、氨水及水的用量对颗粒粒径的影响.利用扫描电镜(SEM)对微球的粒径和形貌进行了表征.结果表明,随着搅拌速度、TEOS及氨水的用量增加,生成的SiO2微球粒径逐渐增大,随着二次水用量的增大微球粒径呈先增后减的趋势,并且在不加水或者氨水的用量小于2.5mL时,生成的二氧化硅微球单分散性较差.
【总页数】4页(P44-47)
【作者】樊雅玲;刘根起;罗四辈
【作者单位】西北工业大学理学院应用化学系,陕西西安710129;西北工业大学理学院应用化学系,陕西西安710129;西北工业大学理学院应用化学系,陕西西安710129
【正文语种】中文
【中图分类】TQ127.2
【相关文献】
1.具有可控分散性的不同粒径氨基酸双功能化介孔二氧化硅纳米颗粒 [J], 王玉;韩璐;车顺爱
2.无皂乳液聚合法制备聚甲基丙烯酸甲酯包覆厚度可控的纳米核-壳二氧化硅微球[J], 方建勇;刘晓丽;路子阳;赵春山;高歌;杨文胜;刘凤岐
3.粒径及壁厚可控的二氧化硅空心微球的研究 [J], 李臻;王树彬
4.金纳米棒核/二氧化硅壳纳米复合结构的可控制备及细胞成像 [J], 王英帅;周颖;王珺楠;邵丹;孙允陆;李晶;董文飞
5.非离子反相微乳液体系制备单分散可控粒径纳米二氧化硅微球 [J], 韩群;吴礼华;陈静;丁师杰
因版权原因,仅展示原文概要,查看原文内容请购买。
四丁基氢氧化铵安全技术说明书

第十四部分运输信息
危险货物编号:
UN编号:82019
包装标志:腐蚀
包装类别:Ⅱ
包装方法:。
储运注意事项:铁路运输时应严格按照铁道部《危险货物运输规则》中的危险货物配装表进行配装。运输前应先检查包装容器是否完整、密封,运输过程中要确保容器不泄漏、不倒 塌、不坠落、不损坏。严禁与氧化剂、酸类、食用化学品等混装混运。运输车船必须彻底清洗、消毒,否则不得装运其它物品。公路运输时要按规定路线行驶,勿在居民区和人口稠密区停留。?
第十五部分法规信息
法规信息:化学危险物品安全管理条例 (1987年2月17日国务院发布),化学危险物品安全管理条例实施细则 (化劳发[1992] 677号),工作场所安全使用化学品规定 ([1996]劳部发423号)等法规,针对化学危险品的安全使用、生产、储存、运输、装卸等方面均作了相应规定。
第四部分急救措施
皮肤接触:立即脱去污染的衣着,用大量流动清水冲洗至少15分钟。就医。
眼睛接触:立即提起眼睑,用大量流动清水或生理盐水彻底冲洗至少15分钟。就医。
吸入:迅速脱离现场至空气新鲜处。保持呼吸道通畅。如呼吸困难,给输氧。如呼吸停止,立即进行人工呼吸。就医。
食入:用水漱口,给饮牛奶或蛋清。就医。
存储注意事项:铁路运输时应严格按照铁道部《危险货物运输规则》中的危险货物配装表进行配装。运输前应先检查包装容器是否完整、密封,运输过程中要确保容器不泄漏、不倒 塌、不坠落、不损坏。严禁与氧化剂、酸类、食用化学品等混装混运。运输车船必须彻底清洗、消毒,否则不得装运其它物品。公路运输时要按规定路线行驶,勿在居民区和人口稠密区停留。?
眼睛防护:呼吸系统防护中已作防护。
身体防护:穿防静电工作服。
手部防护:戴橡胶手套。
四丁基氢氧化铵的合成研究

四丁基氢氧化铵( TBAOH) 是一种强有机季铵 碱,也是一种多用途的化学品。常用作有机合成试 剂,能和各种不同的酸反应制备相应的铵盐; 用作表 面活性剂、相转移催化剂、电子工业的清洗试剂; 在 色谱技术中通常作为极谱分析试剂。四丁基氢氧化 铵可以通过相应的季铵盐来制备。由季铵盐制备季 铵碱通常有 3 种方法: 氧化银法、电解法、离子交换 法[1]。其中,氧 化 银 法 价 格 昂 贵,且 溶 液 中 含 有 较 多的溴,无论质量还是成本上都难以符合市场的需 求[2-3]; 电解法价格昂贵,生产成本高; 离子交换法生 产成本较低,且离子交换树脂可通过廉价的氢氧化 钠溶液进行再生复活,是较绿色的生产工艺[4-5]。
8. 31
27
9. 35
10. 36
2. 2 四丁基溴化铵浓度的影响 在保证 Br - 处理量基本一致的情况下,考察不
同浓度四丁基溴化铵对四丁基氢氧化铵浓度的影响 ( 见图 1) 。
图 1 四丁基溴化铵浓度对产品浓度和交换度的影响 Fig. 1 Influence of TBAB concentration on production
滴加速度 /( 滴·s -1 )
( C4 H9 ) 4 NOH 浓度 / % 交换度 / %
3
10. 19
80. 33
6
10. 12
81. 04
12
10. 65
84. 05
18
11. 93
85. 11
24
12. 13
88. 81
30
10. 36
84. 80
45
10. 78
81. 25
由表 2 可知,在较宽的滴加速度范围内对交换 结果影响不大。 2. 5 再生液 NaOH 浓度的影响
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
四丁基氢氧化铵辅助的二氧化硅粒子尺寸与形貌调控
二氧化硅(SiO<sub>2</sub>)粒子具有优良的化学稳定性和生物相容性,近年来在工业催化、生物成像、临床检验等领域展现了广阔的应用前景,是目前研究者最关注的粒子体系之一。
目前,二氧化硅粒子的制备多采用St(?)ber 法,即在乙醇/水混合溶剂中,以氨水为催化剂,正硅酸四乙酯(TEOS)为硅源,通过一系列水解/缩合过程而获得SiO<sub>2</sub>粒子。
然而,目前对于St(?)ber法中水解/缩合平衡的变化规律与SiO<sub>2</sub>生长机制及其微结构联系的研究仍处于初级阶段,在粒子尺寸及形貌调控,尤其是制备小尺寸(<10 nm)以及非球形SiO<sub>2</sub>粒子方面仍较为困难。
因此,本论文主要研究了二氧化硅(SiO<sub>2</sub>)粒子的可控合成。
通过向经典的St(?)ber体系中引入有机强碱四丁基氢氧化铵(TBAOH)作为助催化剂,系统研究了TBAOH对体系中TEOS水解/缩合过程的影响,并以此为基础调控SiO<sub>2</sub>粒子的尺寸与形貌,实现了小尺寸(<10 nm)及非球形SiO<sub>2</sub>粒子的可控制备。
主要的工作内容包括:1.在St(?)ber法制备SiO<sub>2</sub>粒子的研究基础上,加入TBAOH作为助催化剂,TBAOH是一种有机强碱,其电离的OH-和TBA+均会对SiO<sub>2</sub>的成核生长过程产生一定的影响。
OH-促进了TEOS的水解缩合速率,增加了成“核”量,从而抑制初级粒子的聚合生长,TBA+浓度的提高则增加了离子强度,从而促进粒子的聚集生长,本论文利用这一机理,通过调整助催化剂TABOH的浓度,制备了一种尺寸可调、稳定分散的小尺寸SiO<sub>2</sub>粒子(6-35 nm),并通过电导率,红外光谱研究了不同浓度TBAOH对SiO<sub>2</sub>成核生长过程的影响。
固定NH3·H2O浓度为0.3
M,当助催化剂TBAOH的浓度分别为0,0.2,0.4,0.6,0.8,1.0,2.0 m M时,制备的SiO<sub>2</sub>粒子尺寸分别为10,28,35,27,20,16,6 nm;实验结果表明,随着进一步增加TBAOH浓度,粒子的尺寸先增大而后减小,当TBAOH浓度为0.4 m M 时,获得的SiO<sub>2</sub>粒子尺寸最大(35 nm),当TBAOH浓度为2.0 m M 时,获得的SiO<sub>2</sub>粒子尺寸最小(6 nm)。
透射电镜以及动态光散射结果表明,利用这种方法制备的SiO<sub>2</sub>粒子具有良好的单分散性,可与传统的St(?)ber法相比拟。
2.利用TBAOH先催化TEOS反应一段时间后(预水解过程),在体系中补加NH3·H2O继续反应,制备出非球形的SiO<sub>2</sub>粒子。
通过改变NH3·H2O浓度,调控SiO<sub>2</sub>粒子的尺寸,粒子尺寸随NH3·H2O浓度升高而变大,随NH3·H2O浓度降低而变小。
在NH3·H2O浓度一定的情况下,通过改变预水解时间,调控SiO<sub>2</sub>粒子的形貌。
实验结果表明:当预水解时间分别为0,20,40,60,90,120,150 min,获得的花生状SiO<sub>2</sub>粒子,其长径比分别为
1.00,1.06,1.58,1.84,3.06,5.17,6.82。
随着延长预水解时间,粒子长径比逐渐增大。
预水解时间越长,TEOS水解越完全,体系内成“核”数越多,越容易聚集,从而获得不同尺寸的非球形SiO<sub>2</sub>粒子。
