关于PCB板表面处理,镀金和沉金工艺的区别

一、PCB板表面处理

PCB板的表面处理工艺包括：抗氧化，喷锡，无铅喷锡，沉金，沉锡，沉银，镀硬金，全板镀金，金手指，镍钯金OSP等。

要求主要有：成本较低，可焊性好，存储条件苛刻，时间短，环保工艺，焊接好，平整。喷锡：喷锡板一般为多层（4-46层）高精密度PCB样板，已被国内多家大型通讯、计算机、医疗设备及航空航天企业和研究单位采用。

金手指（connecting finger）是内存条上与内存插槽之间的连接部件，所有的信号都是通过金手指进行传送的。

金手指由众多金黄色的导电触片组成，因其表面镀金而且导电触片排列如手指状，所以称为“金手指”，金手指板都需要镀金或沉金。

金手指实际上是在覆铜板上通过特殊工艺再覆上一层金，因为金的抗氧化性极强，而且传导性也很强。不过因为金昂贵的价格，目前较多的内存都采用镀锡来代替，从上个世纪90年代开始锡材料就开始普及。

目前主板、内存和显卡等设备的“金手指”几乎都是采用的锡材料，只有部分高性能服务器/工作站的配件接触点才会继续采用镀金的做法，价格自然不菲的。

二、镀金和沉金工艺的区别

沉金采用的是化学沉积的方法，通过化学氧化还原反应的方法生成一层镀层，一般厚度较厚，是化学镍金金层沉积方法的一种，可以达到较厚的金层。

镀金采用的是电解的原理，也叫电镀方式。其他金属表面处理也多数采用的是电镀方式。在实际产品应用中，90%的金板是沉金板，因为镀金板焊接性差是他的致命缺点，也是导致很多公司放弃镀金工艺的直接原因！

沉金工艺在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，可焊性良好的镍金镀层。

常见金属表面处理的种类

金属表面处理的种类电镀镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。电泳电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。电泳表面处理工艺的特点：电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。镀锌镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。电镀与电泳的区别电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。电泳:溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（离子）在电场中移动的现象。利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。电泳又名——电着 (著)，泳漆，电沉积。发黑钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。

发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。所谓皂化，是用肥皂水溶液在一定温度下浸泡工件。目的是形成一层硬脂酸铁薄膜，以提高工件的抗腐蚀能力。金属表面着色金属表面着色，顾名思义就是给金属表面“涂”上颜色，改变其单一的、冰冷的金属色泽，代之以五颜六色，满足不同行业的不同需求。给金属着色后一般都增加了防腐能力，有的还增加了抗磨能力。但表面彩色技术主要的应用还在装饰领域，即用来美化生活，美化社会。抛丸抛丸的原理是用电动机带动叶轮体旋转(直接带动或用V型皮带传动)，靠离心力的作用，将直径约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸等不同类型)抛向工件的表面，使工件的表面达到一定的粗糙度，使工件变得美观，或者改变工件的焊接拉应力为压应力，提高工件的使用寿命。通过提高工件表面的粗糙度，也提高了工件后续喷漆的漆膜附着力。其寓意即为抛丸处理可以为喷漆工艺的前道工序。喷砂喷砂是采用压缩空气为动力，以形成高速喷射束将喷料（铜矿砂、石英砂、金刚砂、铁砂、海南砂）高速喷射到需要处理的工件表面，使工件表面的外表面的外表或形状发生变化，由于磨料对工件表面的冲击和切削作用，使工件

pcb表面处理方式一是osp二是hasl此两种表面处理之区别在那呢 (1)

PCB表面处理方式:一是OSP ,二是HASL,此两种表面处理之区别在那呢? 1热风整平（HAL）热风整平（HAL）或热风焊料整平（HASL）是20世纪80年代发展起来的一种先进工艺，到了90年代中、后期，它占据着整个PCB 表面涂（镀）覆层的90%以上。只是到了90年代的末期，由于表面安装技术（SMT）的深入发展，才使HAL在PCB中的占有率逐步降低下来，但是，目前HAL在PCB表面涂（镀）覆中的占有率仍在50%左右。尽管SMT的高密度发展会使HAL在PCB中的应用机率不断下降，但是HAL技术在PCB生产中的应用仍有很长的生命力，即使禁用铅的焊料（无铅的绿色焊料），无铅的HAL技术和工艺也会开发和应用起来。 1.1热风整平工艺和应用热风整平技术是指把PCB（一般为在制板 panel）浸入熔融的低共熔点（183℃，如图1所示）Sn/Pb（比例应等于或接近于63/37，操作温度为230∽250℃之间）合金中，然后拉出经热风（控制热风温度、风速和风刀角度，其中风刀结构与PCB板距离等已优化而固定下来）吹去多余的Sn/Pb合金，得到所要求组成和厚度的Sn/Pb合金层。在热风整平生产过程中要控制和维护好Sn/Pb合金组成的成份比例（一般要定期补充纯锡，因为才锡比铅更易于氧化，加上锡也易于与其它金属形成合金，所以锡消耗比铅要快）。同时，在高温热风整平的过程中，PCB上的铜也会熔入到Sn/Pb 合金中去，使Sn/Pb合金中含有铜的组分，由于铜和锡会形成高熔点的合金化合物，如Cu6/Sn5、Cu4/Sn3、Cu3/Sn等。当Sn/Pb合金中的铜含量≥0.3%（重量百分比）时，不仅会是使热风整平温度提高（如超过250℃以上）才能得到平整而光亮的涂覆Sn/Pb合金层，甚至会形成粗糙不平或沙石状的表面。因此应定期进行分析Sn和Pb含量与比例，以保证其比例处于62∽64/38∽36之间。同时，由于锡比铅更易于氧化，因此，熔融的锡/铅合金表面应具有耐高温的防氧化剂或耐热助焊剂等加以保护。另外，还要经常清除去在熔融的锡/铅合金表面上的氧化物和锡与铜的合金化合物（要采用比HAL更高的温度和一定保温时间，使铜与锡能充分反应，并漂浮在熔融的锡/铅合金表面上。然后降低温度到230℃左右清除去表面层或残渣），以保证熔融的锡/铅合金的组成比例和纯洁。 HAL的锡/铅合金厚度的控制是极其重要的。对于THT（通孔插装技术）来说，HAL的锡/铅合金厚度一般为5∽7um或更大些。但对于SMT（表面安装技术）来说，HAL的锡/铅合金厚度应控制在3∽5μm之间为宜，厚度太厚或太薄都会带来PCB焊接的可靠性问题。 1.2 热风整平问题和挑战 HAL的锡/铅合金的最大的优点是它具有与焊料相同的组成和成分比例，同时，它能够很好覆盖于新鲜的铜的表面上而保护了铜不被氧化和污染。因此，HAL的锡/铅合金具有极好的保护性、可焊性和可靠性。但是，HAL的锡/铅合金层在SMT的应用中也遇到了问题和挑战，主要是来自熔融锡/铅合金的表面张力太大（约为水的表面张力的6∽8倍）和在高温下产生锡/铜金属间化合物（IMC，intermetallic compound）以及在HAL过程中PCB受到高温（230∽250℃）的热冲击等三大方面。（1）熔融的锡/铅合金表面张力太大带来的问题和挑战。当表面安装用的PCB不断向高密度发展时，PCB的连接盘（焊盘）的密度越来越大，而其尺寸越来越小，在涂覆相同要求厚度的熔融锡/铅合金下，由于表面张力的作用，使尺寸小的连接盘上锡/铅合金层呈显“龟背”现象（如图2所示）。这种“龟背”现象将随着高密度化（或连接盘微小化）的发展而严重化起来，其结果会导致元器件(特别是SMD 表面安置器件)的引脚与连接盘之间形成“点”的接触,从而影响焊接的可靠性(特别是在高密度化焊接时,会引起位移和错等位)问题.

沉金和镀金区别及差异

PCB工艺镀金(电金)和沉金(化金)的区别 1.镀金和沉金的别名分别是什么？镀金：硬金，电金（镀金也就是电金）沉金：软金，化金（沉金也就是化金） 2.别名的由来：镀金：通过电镀的方式，使金粒子附着到pcb板上，所以叫电金，因为附着力强，又称为硬金，内存条的金手指为硬金，耐磨，绑定的pcb一般也用镀金沉金：通过化学反应，金粒子结晶，附着到pcb的焊盘上，因为附着力弱，又称为软金 3. 工艺先后程序不同：镀金：在做阻焊之前做此工艺，因为镀金需要两个电极，一个是pcb板子，一个是缸槽，如果pcb 板做完阻焊，就不能导电了，也就不能镀上金沉金：在做阻焊之后，和沉锡一样，化学方法，有漏铜皮的地方就回附着上金 4. 镀金和沉金对贴片的影响：镀金：在做阻焊之前做，做过之后，不太容易上锡（因为电镀光滑）沉金：在做阻焊之后，贴片容易上锡（因为化学反应有一定的粗糙度） 5.镀金和沉金工艺中的镍的工艺方式：镍的作用为使金与铜连在一起起胶水的作用。镀金：镀金之前需要先镀一层镍，然后再镀一层金；沉金：在沉金之前需要先沉一层镍，再沉金。 6. 镀金和沉金的鉴别(颜色)：镀金：因为同样的厚度镀金光滑，趋向于白色，沉金：沉得金会发乌，趋向于黄色， 7.镀金&沉金的厚度 (1).镍的厚度：为120μm,镍可增加PCB的硬度，可沉可电； (2).沉金的金厚：可1~3麦（微英寸）注：1麦=0.0254μm，常规为金厚1麦； (3).镀金的金厚：可1~3麦，另假如大于3麦，称做另外一种镀金-锢金； (4).锢金的金厚：金厚可大于3麦，可到30麦，50麦，甚至更高，业界内超过30麦很少见。

pcb表面处理

常见的PCB表面处理工艺这里的“表面”指的是PCB上为电子元器件或其他系统到PCB的电路之间提供电气连接的连接点，如焊盘或接触式连接的连接点。裸铜本身的可焊性很好，但是暴露在空气中很容易氧化，而且容易受到污染。这也是PCB必须要进行表面处理的原因。 1、HASL 在穿孔器件占主导地位的场合，波峰焊是最好的焊接方法。采用热风整平（HASL，Hot-air solder leveling）表面处理技术足以满足波峰焊的工艺要求，当然对于结点强度（尤其是接触式连接）要求较高的场合，多采用电镀镍/金的方法。HASL是在世界范围内主要应用的表面处理技术，但是有三个主要动力推动着电子工业不得不考虑HASL的替代技术：成本、新的工艺需求和无铅化需要。从成本的观点来看，许多电子元件诸如移动通信和个人计算机正变成平民化的消费品。以成本或更低的价格销售，才能在激烈的竞争环境中立于不败之地。组装技术发展到SMT以后，PCB焊盘在组装过程中要求采用丝网印刷和回流焊接工艺。在SMA场合，PCB表面处理工艺最初依然沿用了HASL技术，但是随着SMT器件的不断缩小，焊盘和网板开孔也在随之变小，HASL技术的弊端逐渐暴露了出来。HASL技术处理过的焊盘不够平整，共面性不能满足细间距焊盘的工艺要求。环境的关注通常集中在潜在的铅对环境的影响。 2、有机可焊性保护层（OSP）

OSP的保护机理故名思意，有机可焊性保护层（OSP, Organic solderability preser vative）是一种有机涂层，用来防止铜在焊接以前氧化，也就是保护P CB焊盘的可焊性不受破坏。目前广泛使用的两种OSP都属于含氮有机化合物，即连三氮茚（Benzotriazoles）和咪唑有机结晶碱（Imida zoles）。它们都能够很好的附着在裸铜表面，而且都很专一―――只情有独钟于铜，而不会吸附在绝缘涂层上，比如阻焊膜。连三氮茚会在铜表面形成一层分子薄膜，在组装过程中，当达到一定的温度时，这层薄膜将被熔掉，尤其是在回流焊过程中，OSP比较容易挥发掉。咪唑有机结晶碱在铜表面形成的保护薄膜比连三氮茚更厚，在组装过程中可以承受更多的热量周期的冲击。 OSP涂附工艺清洗: 在OSP之前，首先要做的准备工作就是把铜表面清洗干净。其目的主要是去除铜表面的有机或无机残留物，确保蚀刻均匀。微蚀刻（Microetch）：通过腐蚀铜表面，新鲜明亮的铜便露出来了，这样有助于与OSP的结合。可以借助适当的腐蚀剂进行蚀刻，如过硫化钠（sodium persulphate），过氧化硫酸（peroxide/sulfuric aci d）等。 Conditioner：可选步骤，根据不同的情况或要求来决定要不要进行这些处理。 OSP：然后涂OSP溶液，具体温度和时间根据具体的设备、溶液的特性和要求而定。

PCB上镀金与镀银是否有差别-

PCB上镀金与镀银是否有差别? 今天，小编将为大家介绍有关PCB的小知识。如PCB不同的颜色是否对其性能产生影响，PCB上镀金与镀银是否有差别；下文将为大家一一进行阐述。 01 花花绿绿谁高贵PCB颜色揭秘很多DIY玩家会发现，市场中各种各样的板卡产品所使用的PCB颜色五花八门，令人眼花缭乱。比较常见的PCB颜色有黑色、绿色、蓝色、黄色、紫色、红色和棕色。一些厂商还别出心裁地开发了白色、粉色等不同色彩的PCB。在传统的印象中，黑色PCB似乎定位着高端，而红色、黄色等则是低端专用，那是不是这样呢？没有涂覆阻焊漆的PCB铜层暴露在空气中极易氧化我们知道PCB正反两面都是铜层，在PCB的生产中，铜层无论采用加成法还是减成法制造，最后都会得到光滑无保护的表面。铜的化学性质虽然不如铝、铁、镁等活泼，但在有水的条件下，纯铜和氧气接触极易被氧化；因为空气中存在氧气和水蒸气，所以纯铜表面在和空气接触后很快会发生氧化反应。由于PCB中铜层的厚度很薄，因此氧化后的铜将成为电的不良导体，会极大地损害整个PCB的电气性能。为了阻止铜氧化，也为了在焊接时PCB的焊接部分和非焊接部分分开，还为了保护PCB 表层，工程师们发明了一种特殊的涂料。这种涂料能够轻松涂刷在PCB表面，形成具有一定厚度的保护层，并阻断铜和空气的接触。这层涂层叫做阻焊层，使用的材料为阻焊漆。既然叫漆，那肯定有不同的颜色。没错，原始的阻焊漆可以做成无色透明的，但PCB为了维修和制造方便，往往需要在板上面印制细小的文字。透明阻焊漆只能露出PCB底色，这样无论是制造、维修还是销售，外观都不够好看。因此工程师们在阻焊漆中加入了各种各样的颜色，最后就形成了黑色或者红色、蓝色的PCB。

PCB制程工艺简要介绍

一〉流程：磨板→贴膜→曝光→显影一、磨板 1、表面处理除去铜表面氧化物及其它污染物。 a. 硫酸槽配制H2SO4 1-3％（V/V）。 b. 酸洗不低于10S。 2、测试磨痕宽度控制范围10-15mm，磨痕超过15mm会出现椭圆孔或孔口边沿无铜，一般控制10-12mm

为宜。 3、水磨试验每日测试水膜破裂时间≥15s，试验表明，在相同条件下磨痕宽度与水膜破裂时间成正比。 4、磨板控制传送速度1.2-2.5M/min，间隔1＂，水压1.0-1.5bar，干燥温度7 0-90℃。二、干膜房 1、干膜房洁净度10000级以上。 2、温度控制20-24°C，超出此温度范围容易引起菲林变形。 3、湿度控制60-70％，超出此温度范围也容易引起菲林变形。 4、工作者每次进入干膜房必须穿着防尘服及防尘靴风淋15-20s。三、贴膜 1、贴膜参数控制 a. 温度100-120°C，精细线路控制115-120°C，一般线路控制105-110°C，粗线路控制100-105°C。 b. 速度＜3M/min。

c. 压力30-60Psi，一般控制40Psi左右。 2、注意事项 a. 贴膜时注意板面温度应保持38-40°C，冷板贴膜会影响干膜与板面的粘接性。 b. 贴装前须检查板面是否有杂物、板边是否光滑等，若板边毛刺过大会划伤贴膜胶辊，影响使用寿命。 c. 在气压不变情况下，温度较高时可适当加快传送速度，较低时可适当减慢传送速度，否则会出现皱膜或贴膜不牢，图形电镀时易产生渗镀。 d. 切削干膜（手动贴膜机）时用力均匀，保持切边整齐，否则显影后出现菲林碎等缺陷。 e. 贴膜后须冷却至室温后方可进行曝光。四、曝光 1、光能量 a.光能量（曝光灯管5000W）上、下灯控制40-100毫焦/平方厘米，用下晒架测试上灯，上晒架测试

金属表面处理工艺有哪些,常见金属表面处理方法

金属表面处理工艺有哪些_常见金属表面处理方法有哪些金属表面在各种热处理、机械加工、运输的过程中，不可避免地会产生腐蚀、随着油污和杂质等，产生氧化现象，这就需要进行表面处理。金属表面处理有很多种，按照其特性的不同可分为溶剂清洗、机械处理和化学处理三大类。根据不同氧化程度的金属表面，应采用不同的处理方式。如对于较薄的氧化层可采用溶剂清洗、机械处理和化学处理，或者直接采用化学处理，对于严重氧化的金属表面，由于氧化层较厚，如果直接采用溶剂清洗和化学处理，不但处理不彻底，还会浪费大量的清洗剂和化学剂，最好先采用机械处理。溶剂清洗是对使用溶剂对金属表面进行清洗的一种处理方法，该方法可以有效去除工件表面的油污、杂质和氧化层，使工件表面获得清洁。经溶剂清洗后的金属表面具有高度活性，更容易受到灰尘、湿气的污染，所以处理后的工件还要进行喷涂、喷涂等表面处理，提高工件的抗腐蚀能力。金属的表面处理有哪些？不锈钢：电镀、抛光、拉丝、电泳、PVD、蚀刻、彩色钝化铝合金：阳极氧化、电镀、蚀刻镁合金：电镀、钝化皮膜钛合金：电镀、阳极氧化锌合金：电镀、钝化铸铝：电镀、阳极氧化钢铁：钝化、磷化电镀镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。电泳电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极,并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。电泳表面处理工艺的特点：电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。镀锌镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。电镀与电泳的区别电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。

PCB表面处理

喷锡板我们厂是按PAD的面积算的，不过我做了5年PCB了，客户指定喷锡厚度的板子很少。沉锡板大概0.8-1.2um 沉金ENIG 金厚0.05um min 镍厚3um min （IPC 4552）沉银0.12um min 典型值0.2~0.3um （IPC4553) 电金金厚0.8um 镍厚2.54 um min (IPC 6012) OSP 我们厂能0.2~0.5um 至于极限能力，厂子和厂子的能力不一样。具体问题要具体分析 OSP不同于其它表面处理工艺之处为：它是在铜和空气间充当阻隔层；简单地说PCB常见的表面处理有喷锡、化锡、化镍/金、化银、电镍/金、OSP等几种。裸铜板：优点：成本低、表面平整，焊接性良好（在还没有氧化的情况下）。缺点：容易受到酸及湿度影响，不能久放，拆封后需在2小时内用完，因为铜暴露在空气中容易氧化；无法使用于双面制程，因为经过第一次回流焊后第二面就已经氧化了。如果有测试点，必须加印锡膏以防止氧化，否则后续将无法与探针接触良好。喷锡板（HASL，Hot Air Solder Levelling，热风焊锡整平）：优点：可以获得较佳的Wetting效果，因为镀层本身就是锡，价钱也较低，焊接性能佳。缺点：不适合用来焊接细间隙脚以及过小的零件，因为喷锡板的表面平整度较差。在PCB 制程中容易产生锡珠（solder bead），对细间脚（fine pitch）零件较易造成短路。使用于双面SMT制程时，因为第二面已经过了第一次高温回流焊，极容易发生喷锡重新熔融而产生锡珠或类似水珠受重力影响成滴落的球状锡点，造成表面更不平整进而影响焊锡问题。化金板（ENIG，Electroless Nickel Immersion Gold，无电镀镍浸金）：

常见的五种表面处理工艺

现在有许多PCB表面处理工艺，常见的是热风整平、有机涂覆、化学镀镍/浸金、浸银和浸锡这五种工艺，下面将逐一介绍。 1. 热风整平热风整平又名热风焊料整平，它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整（吹）平的工艺，使其形成一层既抗铜氧化，又可提供良好的可焊性的涂覆层。热风整平时焊料和铜在结合处形成铜锡金属间化合物。保护铜面的焊料厚度大约有1-2mil。 PCB进行热风整平时要浸在熔融的焊料中；风刀在焊料凝固之前吹平液态的焊料；风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。热风整平分为垂直式和水平式两种，一般认为水平式较好，主要是水平式热风整平镀层比较均匀，可实现自动化生产。热风整平工艺的一般流程为：微蚀→预热→涂覆助焊剂→喷锡→清洗。 2. 有机涂覆有机涂覆工艺不同于其他表面处理工艺，它是在铜和空气间充当阻隔层；有机涂覆工艺简单、成本低廉，这使得它能够在业界广泛使用。早期的有机涂覆的分子是起防锈作用的咪唑和苯并三唑，最新的分子主要是苯并咪唑，它是化学键合氮功能团到PCB上的铜。在后续的焊接过程中，如果铜面上只有一层的有机涂覆层是不行的，必须有很多层。这就是为什么化学槽中通常需要添加铜液。在涂覆第一层之后，涂覆层吸附铜；接着第二层的有机涂覆分子与铜结合，直至二十甚至上百次的有机涂覆分子集结在铜面，这样可以保证进行多次回流焊。试验表明：最新的有机涂覆工艺能够在多次无铅焊接过程中保持良好的性能。有机涂覆工艺的一般流程为：脱脂→微蚀→酸洗→纯水清洗→有机涂覆→清洗，过程控制相对其他表面处理工艺较为容易。 3. 化学镀镍/浸金化学镀镍/浸金工艺不像有机涂覆那样简单，化学镀镍/浸金好像给PCB穿上厚厚的盔甲；另外化学镀镍/浸金工艺也不像有机涂覆作为防锈阻隔层，它能够在PCB长期使用过程中有用并实现良好的电性能。因此，化学镀镍/浸金是在铜面上包裹一层厚厚的、电性良好的镍金合金，这可以长期保护PCB；另外它也具有其它表面处理工艺所不具备的对环境的忍耐性。镀镍的原因是由于金和铜间会相互扩散，而镍层能够阻止金和铜间的扩散；如果没有镍层，金将会在数小时内扩散到铜中去。化学镀镍/浸金的另一个好处是镍的强度，仅仅5微米厚度的镍就可以限制高温下Z方向的膨胀。此外化学镀镍/浸金也可以阻止铜的溶解，这将有益于无铅组装。化学镀镍/浸金工艺的一般流程为：酸性清洁→微蚀→预浸→活化→化学镀镍→化学浸金，主要有6个化学槽，涉及到近100种化学品，因此过程控制比较困难。 4. 浸银

几种常见金属表面处理工艺设计

金属表面处理种类简介电镀镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电、增加硬度、防止磨耗、提高导电性、润滑镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属) 性、耐热性、和表面美观。电泳并与阴极表面所产生, 电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极之碱性作用形成不溶解物，沉积于工件表面。电泳表面处理工艺的特点：电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。电泳工艺优于其他涂装工艺。镀锌镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在热镀锌。主要采用的方法是电镀与电泳的区别电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。溶液中带电粒子（离子）在电场中移动的现象。溶液中带电粒子（离子）在电场中移动的现象。利电泳: 用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。著()，泳漆，电沉积。电泳又名——电着发黑使之形成致密的氧, 钢制件的表面发黑处理，也有被称之为发蓝的。其原理是将钢铁制品表面迅速氧化化膜保护层，提高钢件的防锈能力。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。A3钢用碱性发黑好一些。）形成的550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。在低温下（约3 50℃在高温下（约。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑发黑处理四氧化三铁呈暗黑色，故称处理。采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化”“发蓝”。黑色金属表面经“发蓝称为亚铁。发蓝（发黑）的操作流程：。→检查皂化→清洗→氧化→清洗→→热水煮洗酸

OSP板化金板化银板喷锡板等工艺区别

OSP板化金板化银板喷锡板等工艺区别（图/文） 1.镀金板(ElectrolyticNi/Au) 2.OSP板(OrganicSolderabilityPreservatives) 3.化银板(ImmersionAg) 4.化金板(ElectrolessNi/Au，ENIG) 5.化锡板(ImmersionTin) 6.喷锡板 1.镀金板镀金板制程成本是所有板材中最高的，但是目前现有的所有板材中最稳定，也最适合使用于无铅制程的板材，尤其在一些高单价或者需要高可靠度的电子产品都建议使用此板材作为基材。 2.OSP板 OSP制程成本最低，操作简便，但此制程因须装配厂修改设备及制程条件且重工性较差因此普及度仍不佳，使用此一类板材，在经过高温的加热之后，预覆于PAD上的保护膜势必受到破坏，而导致焊锡性降低，尤其当基板经过二次回焊后的情况更加严重，因此若制程上还需要再经过一次DIP制程，此时DIP端将会面临焊接上的挑战。 3.化银板虽然”银”本身具有很强的迁移性，因而导致漏电的情形发生，但是现今的“浸镀银”并非以往单纯的金属银，而是跟有机物共镀的”有机银”因此已经能够符合未来无铅制程上的需求，其可焊性的的寿命也比OSP 板更久。 4.化金板此类基板最大的问题点便是”黑垫”(BlackPad)的问题，因此在无铅制程上有许多的大厂是不同意使用的，但国内厂商大多使用此制程。 5.化锡板此类基板易污染、刮伤，加上制程(FLUX)会氧化变色情况发生，国内厂商大多都不使用此制程，成本相对较高。 6.喷锡板

因为cost低，焊锡性好，可靠度佳，兼容性最强，但这种焊接特性良好的喷锡板因含有铅，所以无铅制程不能使用。另有”锡银铜喷锡板”由于大多数都不使用此制程，故特性资料取的困难. 附图：

化学镀金工艺

化学镀金工艺化学镀金在电子电镀中占有重要地位，特别是半导体制造和印制线路板的制造中，很早就采用了化学镀金工艺，但是早期的化学镀金由于不是真正意义上的催化还原镀层，只是置换性化学镀层，因此镀层的厚度是不能满足工艺要求的，以至于许多时候不得不采用电镀的方法来获得厚镀层。随着电子产品向小型化和微型化发展，许多产品已经不可能再用电镀的方法来进行加工制造，这时，开发可以自催化‘的化学镀金工艺就成为一个重要的技术课题。 (1)氰化物化学镀金为了获得稳定的化学镀金液，目前常用的化学镀金采用的是氰化物络盐。一种可以有较高沉积速度的化学镀金工艺如下。甲液：乙液：使用前将甲液和乙液以l0:1的比例混合，充分搅拌后加温到75℃，即可以工作。注意镀覆过程中也要不断搅拌。这一种化学镀金的速度可观，30min可以达到4μm。但是这一工艺中采用了铅作为去极化剂来提高镀速，这在现代电子制造中是不允许的，研究表明，钛离子也同样具有提高镀速的

去极化作用，因此，对于有HORS要求的电子产品，化学镀金要用无铅工艺：如果进一步提高镀液温度，还可以获得更高的沉积速度，但是这时镀液的稳定性也会急剧下降。为了能够在提高镀速的同时增加镀液的稳定性，需要在化学镀金液中加入一些稳定剂，在硼氢化物为还原剂的镀液中常用的稳定剂有EDTA、乙醇胺；还有一些含硫化物或羧基有机物的添加剂，也可以在提高温度的同时阻滞镀速的增长。 (2)无氰化学镀金在化学镀金工艺中，除了铅是电子产品中严格禁止使用的金属外，氰化物也是对环境有污染的剧毒化学物，因此，采用无氰化学镀金将是流行的趋势。 ①亚硫酸盐。亚硫酸盐镀金是三价金镀金工艺，还原剂有次亚磷酸钠、甲醛、肼、硼烷等。由于采用亚硫酸盐工艺时，次亚磷酸钠和甲醛都是自还原催化过程，是这种工艺的一个优点。

常见的PCB表面处理工艺

常见的P C B表面处理工艺 2007-11-0118:20 常见的P C B表面处理工艺这里的“表面”指的是P C B上为电子元器件或其他系统到P C B的电路之间提供电气连接的连接点，如焊盘或接触式连接的连接点。裸铜本身的可焊性很好，但是暴露在空气中很容易氧化，而且容易受到污染。这也是P C B必须要进行表面处理的原因。 1、H A S L 在穿孔器件占主导地位的场合，波峰焊是最好的焊接方法。采用热风整平（H A S L，H o t-a i r s o l d e r l e v e l i n g）表面处理技术足以满足波峰焊的工艺要求，当然对于结点强度（尤其是接触式连接）要求较高的场合，多采用电镀镍/金的方法。H A S L是在世界范围内主要应用的表面处理技术，但是有三个主要动力推动着电子工业不得不考虑H A S L的替代技术：成本、新的工艺需求和无铅化需要。从成本的观点来看，许多电子元件诸如移动通信和个人计算机正变成平民化的消费品。以成本或更低的价格销售，才能在激烈的竞争环境中立于不败之地。组装技术发展到S M T以后， P C B焊盘在组装过程中要求采用丝网印刷和回流焊接工艺。在S M A场合，P C B表面处理工艺最初依然沿用了H A S

L技术，但是随着S M T器件的不断缩小，焊盘和网板开孔也在随之变小，H A S L技术的弊端逐渐暴露了出来。H A S L技术处理过的焊盘不够平整，共面性不能满足细间距焊盘的工艺要求。环境的关注通常集中在潜在的铅对环境的影响。 2、有机可焊性保护层（O S P） O S P的保护机理故名思意，有机可焊性保护层（O S P,O r g a n i c s o l d e r a b i l i t y p r e s e r v a t i v e）是一种有机涂层，用来防止铜在焊接以前氧化，也就是保护P C B焊盘的可焊性不受破坏。目前广泛使用的两种O S P都属于含氮有机化合物，即连三氮茚（B e n z o t r i a z o l e s）和咪唑有机结晶碱（I m i d a z o l e s）。它们都能够很好的附着在裸铜表面，而且都很专一―――只情有独钟于铜，而不会吸附在绝缘涂层上，比如阻焊膜。连三氮茚会在铜表面形成一层分子薄膜，在组装过程中，当达到一定的温度时，这层薄膜将被熔掉，尤其是在回流焊过程中，O S P比较容易挥发掉。咪唑有机结晶碱在铜表面形成的保护薄膜比连三氮茚更厚，在组装过程中可以承受更多的热量周期的冲击。 O S P涂附工艺清洗:在O S P之前，首先要做的准备工作就是把铜表面清洗干净。其目

金属件常用表面处理方法

金属件常用表面处理方法自行车常用的表面处理方式分类 1.涂装，包含电泳涂装、静电涂装、手工涂装、静电粉末涂装及流化床粉末涂装等； 2.电镀，常用的有普通镀锌（台资企业叫UCP，有蓝锌与白锌）、彩色镀锌、镀铬（又叫CP，有亮面与雾面之分）； 3. 化学镀，主要用于塑料件，先在工件表面化学镀一层铜或镍，然后再进行后续的电镀，最后一层大多为镀铬； 4. 阳极氧化、电解着色或染色，主要是针对有色金属之铝合金，以及现在新兴起的镁合金，处理后表面形成一层致密的氧化膜，可以是金属本色，也可以染成不同的颜色，由于具有坚硬耐磨，耐腐蚀性优良的特点，一般外边不在涂装油漆或粉末； 5. 抛光、磨花、拉丝，也是针对铝合金的一种处理方式，通过机械（手工或震动抛光）或化学的（三酸或两酸化学抛光或电化学抛光）处理方式，使得铝合金表面微观变得平整，达到不同级别的平滑光亮效果，然后喷透明漆，或继续在抛光的工件表面磨花或拉丝等处理后改变外观效果再进行涂装； 6. 防锈磷化与发黑处理，不具有装饰性，目的就是为了提高工件的防锈性能，主要用在花鼓、轴承的处理； 7. 达克罗处理，又叫达克锈处理或锌铬膜，即片状锌基铬盐防护涂层，是国际上金属表面处理的一种高新技术，一种防锈性能很好的涂装方式，达克罗不用电沉积方法而将工件直接浸入达克罗处理液中，或用刷涂、静电喷涂法使处理液粘附于工件表面，然后经烧结而成的含锌、铝及铬元素的无机转化膜。主要用在小零件的防锈处理上，如螺丝螺帽等，也可应用在链条、支撑、泥除脚、车首竖杆、货架、停车架 ED电著处理意思金属表面电着色一般来说,电镀的成膜物质是金属,电泳的成膜物质是树脂. 非金属(如塑料)可以电泳,但要求先电镀,再电泳,因为塑料的耐温较低,对电泳漆的选择就要多注意了 BED电泳, -----电泳的成膜物质是树脂

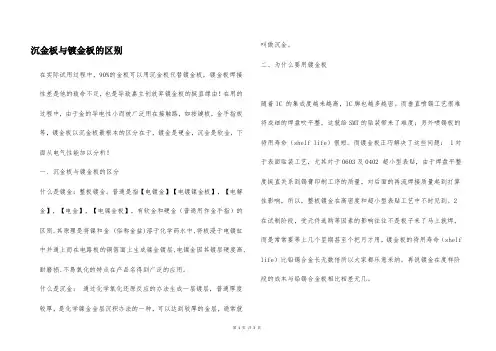

沉金与镀金的区别
