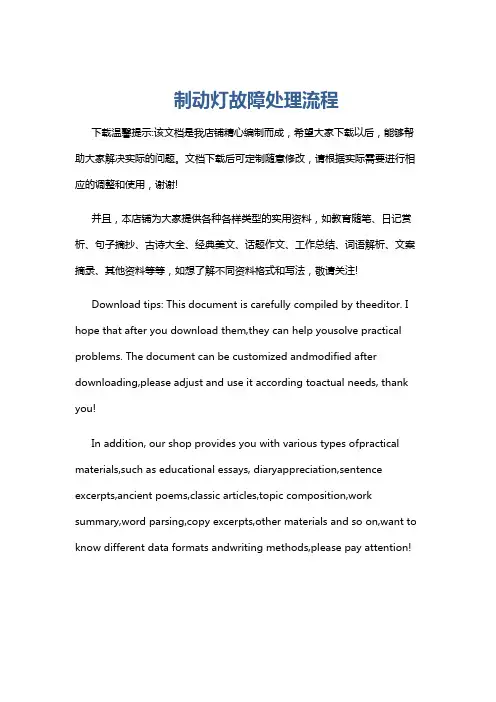

制动灯故障处理流程
制动灯故障处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!制动灯是汽车上非常重要的安全装置之一，它能够向后方车辆和行人发出制动信号，提示他们注意车辆的减速或停车。
6.4制动灯开关及电路检修
一、实施方案
严格按照安全操作规程，熟练快速的检查汽车制动灯系统。
在万用表的使用中，要根据测量对象选择正确的档位。
一、实施方案
一、实施方案
检查制动灯
检查制动灯开关总成
二、操作步骤
将蓄电池（+）引线连接到端子2，（-）引线连接到端子1。检查并确认制动灯是否亮起。正常情况下制动灯应亮起。如果结果不符合规定，则更换灯总成。
制动灯可能出现哪些故障？
二、制动灯故障现象
2.制动灯故障原因
制动灯不亮故障原因
排除方法
熔断器烧坏
更换熔断器
电路中存在开路或搭铁不良
检修电路
开关损坏
更换开关
灯泡损坏
更换相同的灯泡
三、制动灯电路故障警告灯功用
熄 灭
制动灯灯泡或电路工作状况正常
点 亮
制动灯灯泡故障或电路有断路时
添加一级标题文字
任务实施
二、操作步骤
课堂回顾
制动灯电路识读
制动灯常见故障原因
对应的故障排除方法：更换熔断器、检修电路、更换开关和更换相同的灯泡。
学习愉快！
汽/车/电/器
踩下制动踏板减速至停车
松开制动踏板时
制动灯开关断开，制动灯熄灭。
二、制动灯故障现象
1.制动灯故障现象
制动灯正常现象
制动灯故障现象
踏下制动踏板
制动灯会亮起以警示后方车辆保持安全行车车距
踏下制动踏板
左右制动灯均不亮左右制动灯一只亮
不踏下制动踏板
左右制动灯长亮或时亮时不亮
二、制动灯故障现象
2.制动灯故障原因
制动灯开关及电路检修
汽/车/电/器
规范完成制动灯及电路的检修工作
汽车制动系故常见障与修复诊断毕业论文
汽车制动系故常见障与修复诊断毕业论文目录一、内容综述 (2)1. 研究背景和意义 (3)2. 国内外研究现状及发展趋势 (4)3. 论文研究目的与内容概述 (6)二、汽车制动系统概述 (7)1. 汽车制动系统组成及功能 (8)2. 制动系统的工作原理 (9)3. 制动系统的重要性 (10)三、汽车制动系统故障类型及原因分析 (11)1. 制动系统故障分类 (12)2. 常见故障表现及原因分析 (13)3. 故障诊断方法 (14)四、汽车制动系统修复诊断技术 (15)1. 制动系统修复流程 (16)2. 诊断技术与方法 (17)3. 修复过程中的注意事项 (18)五、汽车制动系统常见故障诊断实例分析 (19)1. 制动失效故障分析 (20)2. 制动距离过长故障分析 (22)3. 制动跑偏故障分析 (23)4. 制动噪声故障分析 (24)六、汽车制动系统故障诊断技术发展趋势 (26)1. 智能化诊断技术 (27)2. 网络化诊断技术 (28)3. 新型材料在制动系统中的应用及影响 (30)七、汽车制动系统维护与预防措施 (31)1. 日常检查与保养 (32)2. 安全驾驶习惯的培养 (34)3. 预防性维护与措施 (35)八、结论与展望 (37)1. 研究总结与主要发现 (38)2. 研究不足与展望 (39)一、内容综述随着现代汽车的普及和技术的不断进步，汽车制动系统作为确保行车安全的关键部件，其性能直接关系到车辆的整体安全性能。
在实际使用过程中，汽车制动系统难免会出现各种故障，影响车辆的正常运行。
本文旨在探讨汽车制动系统常见故障及其修复诊断方法。
汽车制动系统的常见故障主要包括制动失效、制动不均匀、制动跑偏以及制动尖叫等。
制动失效可能是由于制动液不足、制动管路泄漏、制动器损坏或控制模块失灵等原因造成的。
制动不均匀则表现为在制动过程中车辆一侧制动力度不一致，可能导致车轮抱死或打滑。
制动跑偏是指车辆在行驶过程中，制动效果偏向一侧，使车辆难以保持直线行驶。
汽车制动系统常见问题分析与处理
汽车制动系统常见问题分析与处理汽车制动系统是保证行车安全的重要组成部分，但在实际使用中，常常会出现一些问题。
本文将针对汽车制动系统常见问题进行分析与处理，帮助车主更好地了解和解决这些问题。
1. 刹车时发出嘎嘎声当刹车时，如果听到嘎嘎声，可能是刹车片磨损严重，需要更换刹车片。
此外，刹车片与刹车盘之间的积灰也可能导致嘎嘎声的产生，可以通过清洗刹车片和刹车盘来解决。
2. 刹车软或刹车距离过长刹车软或刹车距离过长的原因可能是制动液不足或制动系统存在漏气现象。
此时，需要检查制动液的液位是否正常，如果不足，及时添加制动液。
如果制动液正常，可能是制动系统存在漏气现象，需要到专业的汽车维修店进行检修。
3. 刹车抖动当刹车时感觉到刹车抖动，可能是刹车盘不平整或刹车片磨损不均匀。
可以通过修整刹车盘或更换刹车片来解决这个问题。
4. 刹车失灵刹车失灵是一种非常危险的情况，可能是制动液泄漏或制动系统故障导致的。
当发现刹车失灵时，应立即停车，并联系专业的汽车维修人员进行处理。
5. 刹车时异响刹车时出现异响可能是刹车片与刹车盘之间存在异物或刹车片磨损严重。
可以通过清洗刹车片和刹车盘来解决异响问题，如果异响仍然存在，可能需要更换刹车片。
6. 刹车灯常亮当刹车灯常亮时，可能是刹车液位不足或制动系统存在故障。
可以通过检查刹车液位是否正常来解决问题，如果液位正常，可能需要到专业维修店检修制动系统。
7. 刹车过度磨损刹车过度磨损可能是因为刹车片材质不合适或使用方式不正确。
在日常使用中，应避免急刹车、长时间连续制动等行为，同时选择适合自己车辆的刹车片材质。
总结：汽车制动系统常见问题的分析与处理需要根据具体情况进行判断和解决。
在日常使用中，车主应定期检查刹车液位、刹车片磨损情况等，及时发现并解决问题。
如果遇到无法解决的问题，应及时联系专业的汽车维修人员进行处理，以确保行车安全。
大众途观途观制动灯开关故障解析
大众途观途观制动灯开关故障解析一辆2010年产途观1.8TSI，行驶里程32 km，用户反映该车发动机故障灯亮。
故障分析：维修人员试车，发现轻踩制动踏板时制动灯不亮，用力踩下制动踏板，制动灯才点亮。
检测发动机控制单元，发现有定速/制动开关电路故障的提示。
读取01-011-066组数据，在未踩制动踏板时，2区的测量值为00000000；轻踩制动踏板时，测量值依旧是00000000；在用力踩下制动踏板时，测量值为00000010。
根据大众车系制动信号测量值的规律，当踩下制动踏板时，66组2区的8位二进制数码后2位分别表示制动踏板开关及制动灯开关状态。
而该车的测量结果表明，制动灯开关未接通。
大众途观途观制动灯开关电路图查阅途观制动灯开关资料得知，该开关安装在制动总泵上，实际是一个霍尔传感器。
制动灯开关插接器上的3条线分别为15号电源线、搭铁线与制动灯开关信号线。
制动灯开关信号分别送至车身控制单元J519的T52c/17端子与发动机控制单元J623的T94a/19端子。
查看J519的测量数据，发现在重踩制动踏板时，尽管制动灯已经点亮，但J519并未接收到制动灯开关信号。
由此可见，此时J519是共享发动机控制单元的制动踏板开关信号数据来点亮制动灯的。
这里制动开关电路的设计用到了可靠性设计中冗余设计的理念，同一个开关信号由2个不同的控制单元来检测，而且2个控制单元的检测灵敏度不同。
J519的检测灵敏度较低，J623的检测灵敏度较高。
当J519未能检测到制动总泵活塞轻微移动信号时，控制器局域网自动选用J623检测到的制动总泵活塞明显移动信号，来产生制动灯点亮控制指令。
这样虽然系统处于部分失效状态，但制动灯在重踩制动踏板时仍然能够点亮，以避免后车发生追尾事故。
观察制动灯开关的结构，它是由螺栓紧固在制动总泵的铝合金壳体下方的。
松开螺栓，用一个永久磁铁在制动灯开关附近来回晃动，当磁铁靠近制动灯开关时，J519可以收到开关信号，但当磁铁稍微离开制动灯开关时，J519便收不到开关信号，这说明制动灯开关输出信号过弱。
制动系统常见故障及解决方案
制动系统常见故障及解决方案在我们日常驾驶中，制动系统可是个大明星。
没有它，我们的车就像一只没刹车的火箭，飞起来可就麻烦了。
不过，像所有的明星一样，制动系统也有它的“偶像包袱”，时不时会出现一些小故障。
今天就来聊聊那些常见的制动系统问题，顺便看看怎么解决它们。
1. 制动失灵1.1. 故障原因制动失灵，那真是让人心惊胆战的事。
想象一下，正在高速公路上，刹车突然不灵了，心里那个慌啊，简直像见了鬼！这种情况通常是因为制动液泄漏、制动片磨损严重或者气囊进了空气。
哦，对了，还有可能是制动系统内部有杂质，影响了制动效果。
1.2. 解决方案面对制动失灵，第一步当然是检查制动液。
液位太低的话，赶紧加满，别让它跟你开玩笑。
接着，要看看制动片的磨损情况。
如果磨得跟纸一样薄，那就别犹豫，赶紧换新的一套。
最后，确保系统内部没有气泡和杂质，必要时可以请专业人士来进行排气处理。
毕竟，安全第一嘛！2. 制动噪音2.1. 故障原因有时候，刹车的时候会发出“吱吱”的噪音，这声音简直能把你吓一跳。
这个问题往往是因为制动片和制动盘之间的摩擦过大，或者制动片上沾了灰尘、油污。
这可不是小事，噪音背后可能藏着大问题。
2.2. 解决方案对于这种情况，首先可以试着给刹车片和制动盘清洗一下，去掉表面的脏东西。
如果噪音依旧，那就得考虑更换制动片了，毕竟旧的不去新的不来。
此外，检查一下制动系统的润滑情况，润滑不好也是噪音的一个大元凶。
保持它们的良好状态，就能让你安安静静地开车。
3. 制动抖动3.1. 故障原因你有没有过这样的经历，刹车时方向盘抖得像打了颤？这可真是让人心烦，开车像是在打仗。
造成制动抖动的原因通常是制动盘不平或受热变形，或者是制动系统的某个部件松动了。
3.2. 解决方案要解决这个问题，首先得检查制动盘。
如果它表面凹凸不平，那就得找人来修理或者更换新盘。
还有，检查一下车轮和悬挂系统，确保没有松动的部件。
这个时候，不妨请专业的技师来把把关，毕竟安全可不能马虎。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车制动灯开关常见故障分析和改进策略
摘要：汽车制动灯开关虽未定义为3C件或关键件，却对行车安全有重要的影响。
该开关常见的功能失效模式有：①制动灯常亮，导致制动灯烧坏或电池亏电；②制动灯不亮，刹车时无法警示后面来车减速。
通过增加力&位移测试的过程控制方法，保证开关的档位高度和止档力等关键特性满足设计要求；通过回位弹簧的结构改进，保证上下触点两边接触。
有效的提升了现有产品的可靠性，并为新产品的质量先期策划和控制计划提供经验支持。
关键词：制动灯开关；故障模式；档位高度；止档力；结构改进
引言
随着汽车技术不断发展，顾客对整车安全性和舒适性提出了更高的要求。
不遗余力的改进现有产品的质量缺陷，提升整车质量表现，是汽车厂家不可逾越的阶段。
行车制动灯开关作为制动回路的通断枢纽和制动信号传感器，虽然体积小、结构轻，却需要承载大电流的通断电弧冲击、频繁动作的耐久考验（设计寿命为100万次），在整车上因制动灯开关失效而经常出现的故障模式有：①制动灯常亮，高位制动灯和后部制动灯长时间工作发热，热量集聚导致灯具壳体热熔变形；或停车后制动灯常亮，蓄电池长时间工作而致亏电，不能正常发动汽车等。
②制动灯不亮，刹车时不能警示后面来车，具有安全隐患。
快速分析开关失效原因，制定有效的改善措施，对于汽车厂家显得尤为重要。
1.制动灯开关原理和结构
首先，掌握开关的作用原理和结构，是快速分析质量问题，制定有效改善措施的前提。
1.1制动灯开关原理
制动灯开关，包含两路导通结构，自由状态下，其中一路常闭，为两对触点接触的结构，通大电流，直接控制制动灯；另一路常开，为滑片式结构，通小电流，为ECU（Electronic Control Unit）提供制动信号，从而取消定速巡航、调整节气门开度等，如图1所示。
制动灯开关装在制动踏板的安装支架上，并与踏板上的挡板配合，以此来实现刹车动作与开关开闭的联接。
初始装车位置，开关推杆压下，常闭回路断开，常开回路闭合；踩下刹车踏板，踏板与开关推杆脱离，开关恢复自由状态。
如图2所示。
1.2制动灯开关结构
制动灯开关包含约20个子零件，按照制造工艺来分，包括注塑件、冲压件、
电镀件等，如图3 。
其中动触片与插片组成ECU信号回路组件；接触片、银点与插片组成制动灯回路组件。
特别的，为了补偿制动踏板支架与挡板间的距离误差，保证开关装到踏板安装支架上后与踏板挡板可靠接触，开关设计了齿形推杆与卡簧配合的自适应行程结构，如图4所示。
2.制动灯常亮原因分析和过程控制方法
2.1制动灯常亮原因分析
制动灯开关有自适应行程结构，将推杆伸出长度设定为8个档位，开关装配到踏板组件上时，根据安装支架与挡板的距离，使开关稳定在某一个档位上。
不同的档位间的关键特性包括两个方面：档位高度和止档力。
假设：安装支架与挡板间距为L，开关档位高度为H。
其中开关1档的高度最大为Hmax，8档的档位高度最小为Hmin，设计上要求Hmax>L，且差值至少大于开关的导通断开行程约1mm。
因此，制动灯常亮的原因主要为开关与踏板没有可靠接触。
这其中又包含两种可能原因：①开关装到踏板支架上前，推杆未完全拉出，开关自适应行程没起作用，开关推杆所处的档位高度小于安装支架与挡板间距，即（Hi-l）<L。
极端情况为，开关推杆的最长行程小于支架与挡板间距，即Hmax<L；②开关档位间止档力太小，开关装配到踏板支架上后，推杆滑牙。
与止档力相关的零件为齿形推杆和卡簧，推杆齿高、齿宽太小，齿的强度不够，或者卡簧宽度尺寸太大，都会导致滑牙，如图5所示。
2.2档位高度与止档力过程控制方法
由于尺寸测量方法的限制，不易100%监控与档位高度和止档力相关的推杆和卡簧的尺寸。
且子零件的尺寸满足，并不能体现零件总成的符合性。
将力&位移测试仪（试验设备）应用在生产线上，可同时监控开关总成每一档的档位高度和止档力，如图6所示。
在此过程中，需严格控制探头的下压速度，以免测量时开关滑档，对推杆造成二次损伤。
检测完后，开关推杆需恢复到最长的状态，并确认后打标识。
3.制动灯不亮原因分析和结构改进方案
3.1制动灯不亮原因分析
制动灯开关内部回路不导通，是制动灯不亮的直接原因。
这其中又包含几个可能原因：①内部注塑飞边、手套丝线等异物，导致上下触点不能有效接触；②动触片与壳体干涉摩擦，两组触点仅单边接触；③弹簧弹力不够，触点接触抖动
时间长，电弧烧蚀触点表面，积碳严重导致断路等。
3.2结构改进方案
注塑飞边等异物，可通过修复模具，模具定期维护保养来改善；弹簧力不够，可在满足开关档位力要求的情况下，选用弹性系数较大的弹簧。
动触片与壳体摩擦导致单边接触的情况较为复杂，需要分析动触片受力情况，从结构力学角度制定改善方案，以某新型国产乘用车的制动灯开关为例。
①动触片受力分析（改进前）
因动触片包含冲压成型、触点铆接、装配等工艺，两组触点的高度很难保证完成一致；且在使用过程中，两组触点的烧蚀程度不同，也可能导致高度差。
虽不能避免两组触点按照先后顺序接触，如何保证两组触点在最短的时间内连续接触，就成为重点研究的方向。
该型开关设计初选用柱形弹簧，弹簧直径与触点间距一致。
如图8所示，假设动触片右边与壳体摩擦力为f，柱形弹簧弹力为F，两个力矩分别为l和L，动触片与壳体两边的间距分别为h1和h2。
当两个触点因制造误差存在高度差时，左边先接触，形成杠杆支点。
因为摩擦力矩l远大于L，只要很小的摩擦力就能与弹簧力形成力平衡，导致右边触点不能接触。
因L太小，即使没有摩擦力的情况下，左边支点处也易形成力平衡，导致另一触点接触不良。
②动触片受力分析（改进后）
将柱形弹簧改为锥形弹簧，缩小上端直径。
这种改进有几个好处：①当单边静触点作为支点时，缩小了摩擦力矩和弹簧力矩的大小差别，从而减小了摩擦力f对动触片回位的影响；②力F1作用点位置的内移，避免了F1和F2受力点重合的风险，使动触片具备一定的偏移调整能力；③当定触点存在高度差时，弹簧支撑点向高一些的触点方向微量位移，来确保高的定触点接触可靠。
③动触片增加凸台
为了防止锥形弹簧有太大的位移，在动触片中间增加凸台。
4.结论
制动灯开关在整车制动模块中的重要作用，对开关的可靠性提出了较高的要求。
文章简要介绍了制动灯开关的原理和结构，重点分析了因制动灯开关失效导致的制动灯常亮、制动灯不亮的根本原因，并通过零件总成100%力&位移测试的过程控制方法、将柱形弹簧改为锥形弹簧等结构改进措施，使问题得以解决。
识别清楚产品的关键特性，通过设计变更和自动化、半自动化的过程控制方法，提升产品可靠性，应是零件供应商重点关注的方向。
参考文献：
[1]李廉锟.结构力学[M].北京，高等教育出版社，2010.
[2]于津涛.汽车维修与保养[J].北京，2006/10：48.
[3]闫炳强，黄刚.汽车维修与保养[J].北京，2008/11：57.。
