装配式施工工艺

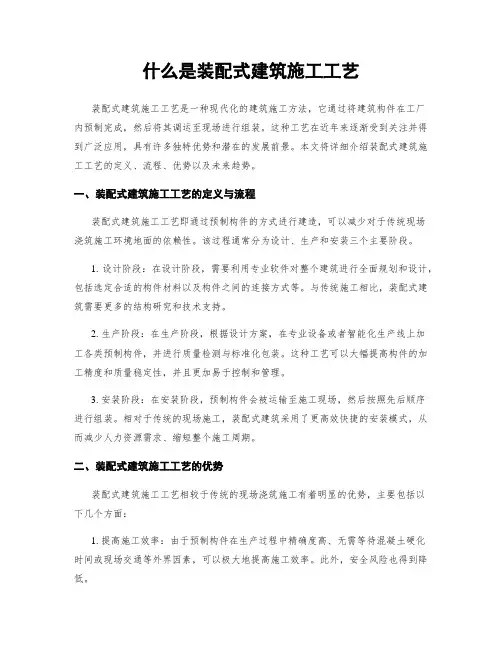

什么是装配式建筑施工工艺
什么是装配式建筑施工工艺装配式建筑施工工艺是一种现代化的建筑施工方法，它通过将建筑构件在工厂内预制完成，然后将其调运至现场进行组装。
这种工艺在近年来逐渐受到关注并得到广泛应用，具有许多独特优势和潜在的发展前景。
本文将详细介绍装配式建筑施工工艺的定义、流程、优势以及未来趋势。
一、装配式建筑施工工艺的定义与流程装配式建筑施工工艺即通过预制构件的方式进行建造，可以减少对于传统现场浇筑施工环境地面的依赖性。
该过程通常分为设计、生产和安装三个主要阶段。
1. 设计阶段：在设计阶段，需要利用专业软件对整个建筑进行全面规划和设计，包括选定合适的构件材料以及构件之间的连接方式等。
与传统施工相比，装配式建筑需要更多的结构研究和技术支持。
2. 生产阶段：在生产阶段，根据设计方案，在专业设备或者智能化生产线上加工各类预制构件，并进行质量检测与标准化包装。
这种工艺可以大幅提高构件的加工精度和质量稳定性，并且更加易于控制和管理。
3. 安装阶段：在安装阶段，预制构件会被运输至施工现场，然后按照先后顺序进行组装。
相对于传统的现场施工，装配式建筑采用了更高效快捷的安装模式，从而减少人力资源需求、缩短整个施工周期。
二、装配式建筑施工工艺的优势装配式建筑施工工艺相较于传统的现场浇筑施工有着明显的优势，主要包括以下几个方面：1. 提高施工效率：由于预制构件在生产过程中精确度高、无需等待混凝土硬化时间或现场交通等外界因素，可以极大地提高施工效率。
此外，安全风险也得到降低。
2. 节约资源：使用装配式建筑能够最大限度地节约资源，并减少对环境的影响。
通过有效地利用材料并降低废弃物产生量，可以实现可持续发展目标。
3. 增强质量稳定性：预制构件在规模化生产过程中，可以通过严格的质量监控要求来确保每个构件的准确性和可靠性。
这种工艺能够减少施工过程中出现的缺陷和质量问题。
4. 灵活性和可持续发展：装配式建筑提供了更多灵活性的设计空间，可以满足不同环境、客户需求和标准。

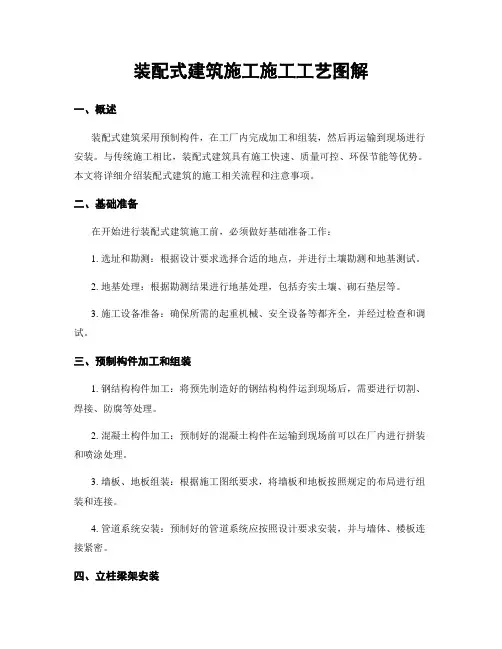

装配式建筑施工施工工艺图解
装配式建筑施工施工工艺图解一、概述装配式建筑采用预制构件，在工厂内完成加工和组装，然后再运输到现场进行安装。
与传统施工相比，装配式建筑具有施工快速、质量可控、环保节能等优势。
本文将详细介绍装配式建筑的施工相关流程和注意事项。
二、基础准备在开始进行装配式建筑施工前，必须做好基础准备工作：1. 选址和勘测：根据设计要求选择合适的地点，并进行土壤勘测和地基测试。
2. 地基处理：根据勘测结果进行地基处理，包括夯实土壤、砌石垫层等。
3. 施工设备准备：确保所需的起重机械、安全设备等都齐全，并经过检查和调试。
三、预制构件加工和组装1. 钢结构构件加工：将预先制造好的钢结构构件运到现场后，需要进行切割、焊接、防腐等处理。
2. 混凝土构件加工：预制好的混凝土构件在运输到现场前可以在厂内进行拼装和喷涂处理。
3. 墙板、地板组装：根据施工图纸要求，将墙板和地板按照规定的布局进行组装和连接。
4. 管道系统安装：预制好的管道系统应按照设计要求安装，并与墙体、楼板连接紧密。
四、立柱梁架安装1. 立柱的安装：使用起重机械将预制好的立柱吊装到指定位置，并通过螺栓固定在地基或楼板上。
2. 梁架的安装：将梁架一端固定在立柱上，另一端与其他构件连接，并进行调整和加固。
五、屋面施工1. 屋面结构搭设：根据设计图纸，在立柱和梁架上完成屋面结构的搭设，包括龙骨、轻钢结构等。
2. 屋面材料安装：将预制好的屋面材料（如金属瓦片、彩钢夹芯板等）覆盖在屋面结构上，并逐步安装完整。
六、外墙饰面和内部装修1. 外墙饰面材料处理：根据设计要求选择合适的外墙饰面材料，并按照施工图纸进行安装和处理。
2. 内部装修：包括墙体的刷漆、地板的铺设，安装门窗、电气设备等。
七、质量检验与验收在整个装配式建筑施工过程中，需要进行多次质量检验和验收。
主要包括：1. 材料检验：对预制构件和其他施工材料进行检测，确保其符合设计要求。
2. 加工检验：对加工好的构件进行质量把关，确保尺寸精度、焊接强度等达到标准要求。

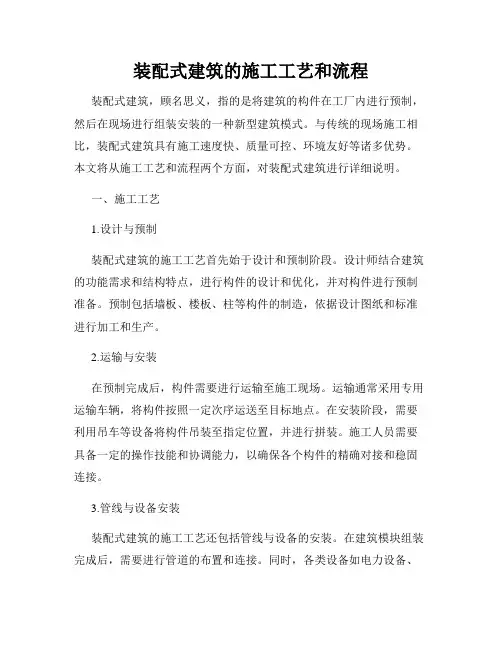

装配式建筑的施工工艺和流程
装配式建筑的施工工艺和流程装配式建筑，顾名思义，指的是将建筑的构件在工厂内进行预制，然后在现场进行组装安装的一种新型建筑模式。
与传统的现场施工相比，装配式建筑具有施工速度快、质量可控、环境友好等诸多优势。
本文将从施工工艺和流程两个方面，对装配式建筑进行详细说明。
一、施工工艺1.设计与预制装配式建筑的施工工艺首先始于设计和预制阶段。
设计师结合建筑的功能需求和结构特点，进行构件的设计和优化，并对构件进行预制准备。
预制包括墙板、楼板、柱等构件的制造，依据设计图纸和标准进行加工和生产。
2.运输与安装在预制完成后，构件需要进行运输至施工现场。
运输通常采用专用运输车辆，将构件按照一定次序运送至目标地点。
在安装阶段，需要利用吊车等设备将构件吊装至指定位置，并进行拼装。
施工人员需要具备一定的操作技能和协调能力，以确保各个构件的精确对接和稳固连接。
3.管线与设备安装装配式建筑的施工工艺还包括管线与设备的安装。
在建筑模块组装完成后，需要进行管道的布置和连接。
同时，各类设备如电力设备、空调设备等也需要进行安装和调试。
这一阶段既考验施工人员的专业技能，也需要高效的协调与配合，以确保各个系统的正常运行。
4.装饰与收尾施工的最后阶段是装饰与收尾工作。
这包括室内外装饰的施工和建筑的清洁、验收等工作。
装饰施工需要注重细节和美观，也需要主张绿色环保概念，选择环保材料进行施工。
收尾工作需要对建筑进行综合检查和验收，确保整个施工过程完整无缺。
二、施工流程1.前期准备在进行装配式建筑施工之前，需要进行充分的前期准备。
准备工作包括选址、勘测和设计等环节。
选址要考虑交通便利性、用地情况等因素；勘测需要对地势、地质等进行详细了解；设计则需根据实际需求和施工工艺进行规划。
2.基础施工在前期准备完成后，需要进行基础施工。
基础施工包括地基处理和地下管线敷设等步骤。
地基处理需要根据勘测结果，进行地基排水、强夯等工艺处理；地下管线敷设也是基础工程的一部分，需要进行严密的布置和连接。

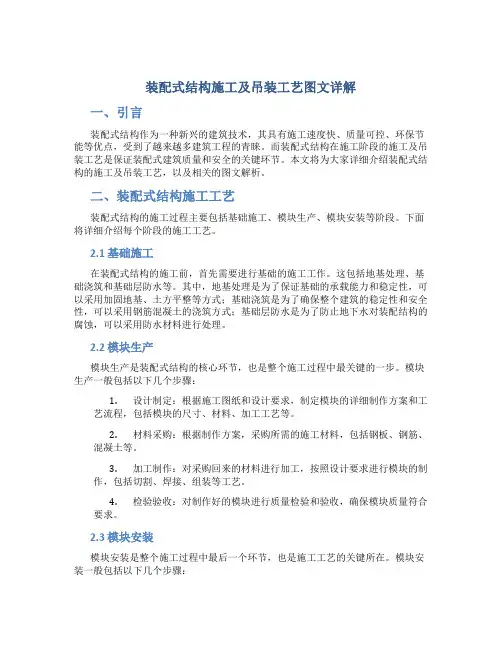

装配式结构施工及吊装工艺图文详解
装配式结构施工及吊装工艺图文详解一、引言装配式结构作为一种新兴的建筑技术，其具有施工速度快、质量可控、环保节能等优点，受到了越来越多建筑工程的青睐。
而装配式结构在施工阶段的施工及吊装工艺是保证装配式建筑质量和安全的关键环节。
本文将为大家详细介绍装配式结构的施工及吊装工艺，以及相关的图文解析。
二、装配式结构施工工艺装配式结构的施工过程主要包括基础施工、模块生产、模块安装等阶段。
下面将详细介绍每个阶段的施工工艺。
2.1 基础施工在装配式结构的施工前，首先需要进行基础的施工工作。
这包括地基处理、基础浇筑和基础层防水等。
其中，地基处理是为了保证基础的承载能力和稳定性，可以采用加固地基、土方平整等方式；基础浇筑是为了确保整个建筑的稳定性和安全性，可以采用钢筋混凝土的浇筑方式；基础层防水是为了防止地下水对装配结构的腐蚀，可以采用防水材料进行处理。
2.2 模块生产模块生产是装配式结构的核心环节，也是整个施工过程中最关键的一步。
模块生产一般包括以下几个步骤：1.设计制定：根据施工图纸和设计要求，制定模块的详细制作方案和工艺流程，包括模块的尺寸、材料、加工工艺等。
2.材料采购：根据制作方案，采购所需的施工材料，包括钢板、钢筋、混凝土等。
3.加工制作：对采购回来的材料进行加工，按照设计要求进行模块的制作，包括切割、焊接、组装等工艺。
4.检验验收：对制作好的模块进行质量检验和验收，确保模块质量符合要求。
2.3 模块安装模块安装是整个施工过程中最后一个环节，也是施工工艺的关键所在。
模块安装一般包括以下几个步骤：1.吊装准备：根据模块的尺寸和重量，选择合适的吊装工艺和设备，包括吊车、起重机等。
2.吊装过程：根据施工图纸和设计要求，进行吊装操作。
吊装过程中需要注意吊装速度、角度、密度等因素，确保模块安全升空并顺利安装到指定位置。
3.定位安装：将模块安装到基础上，并采取适当的固定措施，确保模块的稳定性和安全性。
4.结构连接：对各个模块之间进行连接，包括焊接、螺栓连接等，确保整个装配式结构的整体稳定性。
装配式建筑的施工工艺及特点
装配式建筑的施工工艺及特点一、装配式建筑的施工工艺概述及发展趋势装配式建筑是一种全新的建筑模式，它采用离散化的构件，通过工厂预制及现场组装的方式进行施工。
与传统的现浇混凝土建筑相比，装配式建筑具有施工周期短、质量可控、环境友好等诸多优势。
本文将介绍装配式建筑的施工工艺及其特点。
一、装配式建筑的施工工艺1.1 构件预制工艺装配式建筑的施工工艺首先涉及构件的预制。
这一环节主要包括构件设计、材料采购、生产加工等工作。
通过使用先进的生产设备和工艺，可以实现精密加工和生产线作业，大大提高了构件的品质和加工效率。
1.2 运输与组装工艺装配式建筑的构件在工厂内预制完成后，需要运输到施工现场进行组装。
通常采用扁平化运输，将构件拆解为更小的单元，使其能够顺利通过道路或水路运输。
在现场进行组装时，可采用吊装、吊装点固定及拼装连接等方式，将构件精确安放于指定位置，并通过螺栓等连接件进行牢固固定。
1.3 安装与调试工艺当装配式建筑的构件组装完成后，还需要进行安装与调试工艺。
这一环节包括电气、水暖、空调、消防等设备的安装与调试，以及室内装饰和外部补饰材料的施工等。
通过严格按照设计要求进行安装和调试，可以确保建筑物的功能和性能达到标准要求。
二、装配式建筑的特点2.1 施工周期短相对于传统的现浇混凝土建筑，装配式建筑的施工周期更短。
由于构件在工厂内预制完成，减少了现场施工的时间。
此外，装配式建筑采用标准化设计和工序化施工，可以大大压缩整个项目的工期。
2.2 质量可控装配式建筑在工厂内进行构件预制，可以充分利用现代化设备和工艺，确保构件的精确度和一致性。
通过科学严谨的质量控制体系，可以大大提高建筑物的质量。
此外，装配式建筑能够减少施工现场的人为因素干扰，进一步确保施工质量的可控性。
2.3 环境友好装配式建筑在施工过程中，减少了对环境的污染和破坏。
由于构件在工厂内预制，现场施工产生的噪音、粉尘和废弃物大大减少。
此外，装配式建筑注重节能环保，可以选用环保材料和可再生能源，减少对自然资源的消耗。
装配式建筑的施工工艺与操作流程
装配式建筑的施工工艺与操作流程随着现代科技的不断进步和建筑行业的发展，装配式建筑作为一种创新的建筑模式逐渐崭露头角。
它以其高效、节能、环保等特点备受关注。
而在实际施工过程中，装配式建筑需要经历一系列工艺和操作流程才能最终落地。
本文将介绍装配式建筑的施工工艺与操作流程。
一、基础处理1. 地基处理：在进行装配式建筑施工前，首先需要对地基进行处理。
这包括清除杂物、测量地形与标高、夯实土壤等工作，确保地基平整牢固。
2. 基础构造：根据设计图纸要求，在地基上进行水泥混凝土或钢筋混凝土基础的浇注和构造。
二、主体结构搭建1. 前期准备：在开展主体结构搭建之前，需仔细检查钢结构材料质量，并将其运输到现场。
2. 安装主体框架：通过吊装设备将预制好的钢结构组件吊至指定位置，并进行连接，形成主体框架。
3. 安装楼板系统：根据设计要求，将预制好的楼板材料安装在主体框架上，并进行固定。
三、墙体和屋面施工1. 预制墙体安装：将预制好的墙板按照设计要求进行吊装并固定。
在此过程中需要仔细检查墙板连接是否牢固，确保结构的稳定性和安全性。
2. 屋面构造：根据设计图纸，在结构搭建完成后，安装屋面防水层、保温层、隔音层等材料，并对接缝处进行处理，确保整个屋面具备良好的防水和保温性能。
四、设备及内饰安装1. 建筑设备安装：包括电器线路敷设、管道铺设等工作。
这些工作需要严格按照规范进行，确保建筑设备正常运行。
2. 内部装修：根据设计要求进行室内地面、墙面、天花板等装修工作。
这涉及到瓷砖铺贴、涂料刷漆、吊顶安装等多个环节。
五、收尾工作1. 环境整理：对施工过程中产生的废弃物进行清理，保持施工现场的整洁。
2. 竣工验收：经过以上各项施工工艺与操作流程后，需要组织相关部门对装配式建筑进行验收。
这包括结构安全性、室内环境等方面的检查。
六、总结与展望装配式建筑的施工工艺与操作流程需要科学规划和合理安排，确保在提高效率和质量的同时，满足使用要求和安全标准。
装配式建筑施工工艺
装配式建筑施工工艺装配式建筑是指将预制构件在工厂完成，然后在现场进行组装的建筑方式。
随着现代化技术的发展，装配式建筑在市场上越来越受到关注和推崇。
这种建筑方法具有高效、环保、可控等诸多优点，越来越多的项目开始采用装配式建筑施工工艺。
一、工艺步骤装配式建筑施工工艺主要包括设计、制造、运输、安装四个步骤。
首先，设计师根据建筑项目的需求和规范进行设计，确定各个构件的规格和尺寸。
然后，工厂按照设计图纸进行制造，包括加工构件、预埋设备和管道等。
制造完成后，构件会通过运输工具运送到工地。
最后，由专业施工队对构件进行安装、调整和连接，形成完整的建筑。
二、工艺特点1.高效：装配式建筑施工工艺采用工厂化生产模式，与传统的现场施工相比，可以大大缩短建筑周期。
因为工厂生产能力高，且不受天气等外界因素影响，可以同时制造多个构件，提高生产效率。
2.环保：装配式建筑采用预制构件，在工厂内进行装配，减少了现场的施工噪音和粉尘污染。
此外，工厂可以对废料进行回收利用，减少资源浪费和环境污染。
3.质量可控：工厂化生产模式保证了产品的质量稳定。
工程师可以通过工厂的质量管理体系来确保每个构件的质量标准一致。
同时，工厂内的工艺设备也可以保证工序的准确性和一致性。
4.安全可靠：装配式建筑采用精密的加工设备和连接方式，确保了建筑的安全可靠性。
设计和制造过程中，会进行多次检测和试验，以确保构件的稳定性和承载能力。
三、施工注意事项1.适应设计：在装配式建筑施工工艺中，设计是非常重要的一环。
设计师需要考虑到构件的尺寸、连接方式和运输条件等，因此，在设计阶段要充分考虑施工的可行性和实际情况。
2.加强沟通：装配式建筑需要各专业之间的密切合作和沟通。
设计师、制造商和施工队需要密切合作，确保施工过程顺利进行。
3.质量控制：装配式建筑施工工艺需要建立一套严格的质量控制体系，对每个工序进行检验和验证，确保质量符合标准要求。
4.安全管理：施工现场的安全管理是至关重要的。
装配式工程施工工艺做法
装配式工程施工工艺做法一、装配式施工工艺1、预制构件深化设计进行深化设计和施工验算，完善预制构件制作详图和施工装配详图，避免在构件加工和施工过程中，出现错、漏、碰、缺等问题；对应预留的孔洞及预埋件，应在加工前进行认真核对，以免现场剔凿。
2、预制构件生产预制构件通常包含外墙板、凸窗、阳台、楼梯、空调板、叠合板、叠合梁柱等，其中PC外墙板构件作为非结构构件，是依附在主体结构上的“外衣”，按侧连式与主体结构弹性连接。
3、预制构件运输为防止运输过程中构件破损、倾覆，设置车辆运输稳定专用固定支架。
每块叠合板下沿预制板长向紧靠吊环应放通长垫木，上下对齐、对正、垫平、垫实。
堆放高度不大于5层，预制楼梯堆放高度不大于2层，构件下部用木方垫离车体100mm。
4、预制构件验收构件进场后，进行逐块验收，包括外观质量、几何尺寸、预埋件、预留孔洞等，发现不合格予以退场；对预制构件的标识进行检查，包括叠合板编号、吊装简化编号及安装方向。
5、预制构件存放施工现场平面布置时，考虑预制构件存放场地，在施工现场划出构件存放场地范围，场地进行平整、硬化，标以警示牌，规范管理；构件分型号、分规格码放，每块板下放置两个通长垫木，垫木沿叠合板长向紧靠吊环位置放置，上下对齐、对正、垫平、垫实。
不允许不同规格板号重叠堆放。
堆放高度不大于5层；构件下部用木方垫离地面100mm；楼梯搁置受力点为与梁的起吊吊点位置相同。
6、预制构件吊装进行标高复测、定位弹线，然后将预制构件吊装到位，并校正、加固7、PC主体结构施工完成对预制构件的吊装验收后，并确保斜撑、脚码、构件连接件等稳固后，进行下一道钢筋绑扎及关模工序，按施工周期尽快进行墙体及楼板混凝土的浇注，形成一个结构整体，并记录每个构件的安装时间。
质量控制要点1、预制构件生产前，对钢筋套筒连接接头进行检验，包括外观质量、尺寸偏差、出厂提供的材质报告、接头型式检验报告等，还应按要求制作钢筋套筒灌浆连接接头试件进行验证性试验；2、对预应力筋及各种预埋部件进行隐蔽工程检查；3、预制构件安装顺序、校准定位及临时固定措施是装配式结构施工的关键，应严格按照方案执行；4、装配式结构的后浇混凝土节点是保证承载力的关键，必须按设计要求检查节点处的钢筋连接和锚固，节点处同条件养护试块达到设计强度后方可进行支撑拆除或上部结构安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装配式施工工艺记录
工程名称：工业区配套学校及绿地工程编号：
本表由施工单位填写并保存。
装配式施工工艺记录
工程名称：工业区配套学校及绿地工程 编号：
施工记录：
梁层满足施工要求； 施工工具满足施工要求； 1、工艺流程
2、安装准备
熟悉图纸，检查核对构件编号，确定安装位置，并对吊装顺序进行编号。
3、弹控制线
根据施工图纸，弹出楼梯安装控制线，对控制线及标高进行复核。
楼梯侧面距结构墙体预留 20mm 空隙（具体根据工程施工图进行预留），为后续初装的抹灰层预留空间；梯井之间根据楼梯栏杆安装要求预留空隙。
4、基层处理
在吊装预制楼梯之前将楼梯埋件处砂浆灰土等杂质清除干净，确保预制楼梯连接质量。
在楼梯段上下口梯梁处铺 20mm 厚 1:1水泥砂浆找平灰饼（强度等级≥M15），找平层灰饼标高要控制准确。
5、楼梯段吊装
预制楼梯板采用水平吊装，用螺栓将通用吊耳与楼梯板预埋吊装内螺母连接，起吊前检查卸扣卡环，确认牢固后方可继续缓慢起吊。
预制楼梯安装准备
弹出控制线并复核
楼梯上下口基层处理
楼梯就位、校正 楼梯起吊
铰座固定
铰座灌浆
检查验收
本表由施工单位填写并保存。
