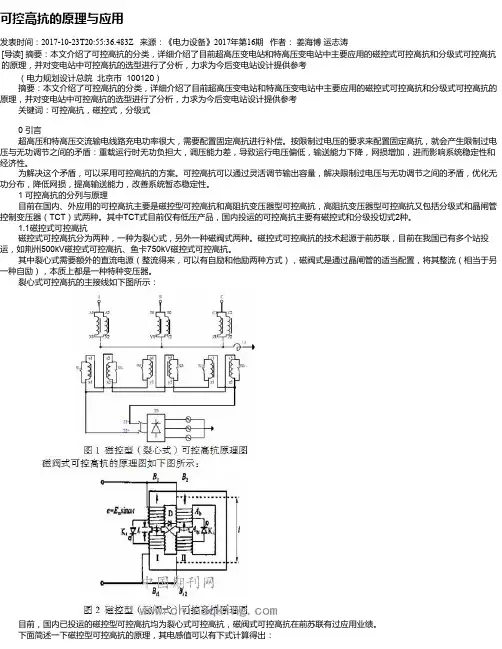

可控高抗的原理与应用发表时间:2017-10-23T20:55:36.483Z 来源:《电力设备》2017年第16期作者:姜海博运志涛[导读] 摘要:本文介绍了可控高抗的分类,详细介绍了目前超高压变电站和特高压变电站中主要应用的磁控式可控高抗和分级式可控高抗的原理,并对变电站中可控高抗的选型进行了分析,力求为今后变电站设计提供参考(电力规划设计总院北京市 100120)摘要:本文介绍了可控高抗的分类,详细介绍了目前超高压变电站和特高压变电站中主要应用的磁控式可控高抗和分级式可控高抗的原理,并对变电站中可控高抗的选型进行了分析,力求为今后变电站设计提供参考关键词:可控高抗,磁控式,分级式0 引言超高压和特高压交流输电线路充电功率很大,需要配置固定高抗进行补偿。
按限制过电压的要求来配置固定高抗,就会产生限制过电压与无功调节之间的矛盾:重载运行时无功负担大,调压能力差,导致运行电压偏低,输送能力下降,网损增加,进而影响系统稳定性和经济性。
为解决这个矛盾,可以采用可控高抗的方案。
可控高抗可以通过灵活调节输出容量,解决限制过电压与无功调节之间的矛盾,优化无功分布,降低网损,提高输送能力,改善系统暂态稳定性。
1 可控高抗的分列与原理目前在国内、外应用的可控高抗主要是磁控型可控高抗和高阻抗变压器型可控高抗,高阻抗变压器型可控高抗又包括分级式和晶闸管控制变压器(TCT)式两种。
其中TCT式目前仅有低压产品,国内投运的可控高抗主要有磁控式和分级投切式2种。
1.1磁控式可控高抗磁控式可控高抗分为两种,一种为裂心式,另外一种磁阀式两种。
磁控式可控高抗的技术起源于前苏联,目前在我国已有多个站投运,如荆州500kV磁控式可控高抗、鱼卡750kV磁控式可控高抗。
其中裂心式需要额外的直流电源(整流得来,可以有自励和他励两种方式),磁阀式是通过晶闸管的适当配置,将其整流(相当于另一种自励),本质上都是一种特种变压器。
裂心式可控高抗的主接线如下图所示:目前,国内已投运的磁控型可控高抗均为裂心式可控高抗,磁阀式可控高抗在前苏联有过应用业绩。
±500kV江陵换流站35kV站用变压器充电跳闸故障分析

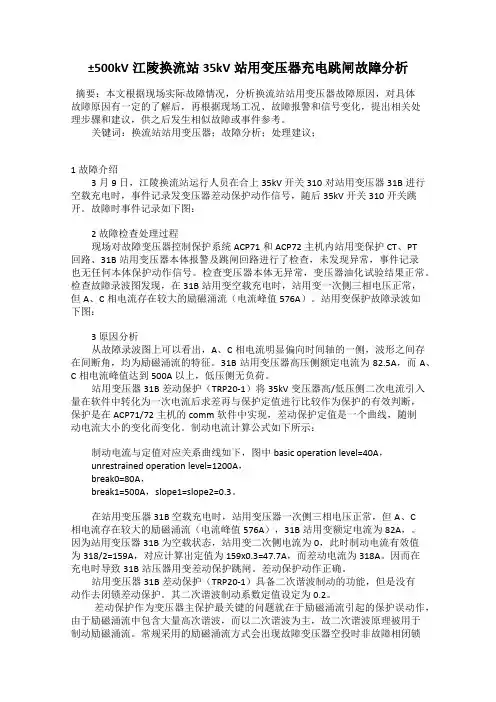

±500kV江陵换流站35kV站用变压器充电跳闸故障分析摘要:本文根据现场实际故障情况,分析换流站站用变压器故障原因,对具体故障原因有一定的了解后,再根据现场工况、故障报警和信号变化,提出相关处理步骤和建议,供之后发生相似故障或事件参考。
关键词:换流站站用变压器;故障分析;处理建议;1 故障介绍3月9日,江陵换流站运行人员在合上35kV 开关310对站用变压器31B进行空载充电时,事件记录发变压器差动保护动作信号,随后35kV开关310开关跳开。
故障时事件记录如下图:2 故障检查处理过程现场对故障变压器控制保护系统ACP71和ACP72主机内站用变保护CT、PT回路、31B站用变压器本体报警及跳闸回路进行了检查,未发现异常,事件记录也无任何本体保护动作信号。
检查变压器本体无异常,变压器油化试验结果正常。
检查故障录波图发现,在31B站用变空载充电时,站用变一次侧三相电压正常,但A、C相电流存在较大的励磁涌流(电流峰值576A)。
站用变保护故障录波如下图:3 原因分析从故障录波图上可以看出,A、C相电流明显偏向时间轴的一侧,波形之间存在间断角,均为励磁涌流的特征。
31B站用变压器高压侧额定电流为82.5A,而A、C相电流峰值达到500A以上,低压侧无负荷。
站用变压器31B差动保护(TRP20-1)将35kV变压器高/低压侧二次电流引入量在软件中转化为一次电流后求差再与保护定值进行比较作为保护的有效判断,保护是在ACP71/72主机的comm软件中实现,差动保护定值是一个曲线,随制动电流大小的变化而变化。
制动电流计算公式如下所示:制动电流与定值对应关系曲线如下,图中basic operation level=40A,unrestrained operation level=1200A,break0=80A,break1=500A,slope1=slope2=0.3。
在站用变压器31B空载充电时,站用变压器一次侧三相电压正常,但A、C相电流存在较大的励磁涌流(电流峰值576A),31B站用变额定电流为82A,。
江陵换流站直流中性母线差动保护动作分析

江陵换流站直流中性母线差动保护动作分析摘要:本文介绍了江陵换流站直流中性母线差动保护(NBDP)的取量电路、动作原理、及此套保护在软件中的实现方法等相关内容。
并对2月7日NBDP动作的情况予以了简要分析。
关键词:直流中性母线差动保护(NBDP);逻辑;取量;动作原理一、引言2月7日,江陵站直流极I第一次启动时,直流中性母线差动保护(NBDP)动作,使得Z 保护闭锁,导致启动失败。
我在听取了现场有关人员的分析,并查看了Hidraw软件和相关资料后写下了此文。
本文介绍了江陵换流站直流中性母线差动保护(NBDP)的取量电路、动作原理、及此套保护在软件中的实现方法等相关内容,并对2月7日NBDP动作的情况予以了简要分析。
下面介绍NBDP的取量电路,如图1所示:图1中所示的电量解释如下:(图1中用的是单线图)IDNC:P1_U_T11(直流CT)测得的直流电流量,该量取自直流场的S1.P1.U.T11接线盒,然后送至S1.AK.P1.DFT中,最后送入S1.AK.P1.PCP中的主机;IDNE:P1_WN_T11(直流CT)测得的直流电流量,该量取自直流场的S1.P1.WN.T11接线盒,然后送至S1.AK.BFT中,最后送入S1.AK.P1.PCP中的主机;ICN:阻波器电容支路的电流,该量取自直流场的S1.P1.WN.T1接线盒,然后送至S1.AK.P1.DFT中,最后送入S1.AK.P1.PCP中的主机;T4:流过直流滤波器支路的总电流,两条滤波器支路的电流是分别引到S1.AK.P1.PCP的主机中后再在软件中进行求和的;IANC:流过避雷器直流的电流(注意:在整流站的NBDP保护中此电流量的值恒为0,同时也没有CT测此电流量,而逆变站取了此电流量);NBDP保护为电流差动保护,该保护的保护区域大致为:(参看图1)A—B段线路;NBDP保护可以探测到保护区内的接地故障,该保护有两个动作级别:报警和跳闸。
高压直流输电工程阀控系统原理简介

高压直流输电工程阀控系统原理简介俞晓冬,万 泉,黄 元(湖北超高压输变电公司,湖北宜昌 443000) [摘 要] 文章主要介绍了葛洲坝换流站、龙泉和江陵换流站的阀控系统的硬件和软件结构,比较了两种不同的阀控系统和功能。
[关键词] 阀控系统;可控硅;触发;可视化编程 [中图分类号]T M726.1 [文献标识码]A [文章编号]100623986(2010)0520045202In tr oduct i on of HV DC Tran s m issi on Pr oject Va lve C on tr ol System Pr i n c i pleY U X iao2dong,WAN Q uan,HUANG Yuan(Hubei EHV Trans m ission&Substa ti on Co mpa ny,Yichang H ubei443000,China)[A bstra ct]This paper intr oduce s the hard ware and soft ware structure of valve contr ol syste m s of Gezhouba converter stati on,Longquan and Jianglin converter sta tion.This paper compares t w o different va lve contr ol sys2 te m s and functions.[Key wor ds]valve contr ol syste m;SCR;trigge r;visual p r ogra mm ing1 换流阀物理结构1.1 四重阀 葛洲坝换流站采用的是BBC公司的四重阀悬吊结构,四个换流阀单元安装在一个构架上,每个四重阀在电气上都连接在交流系统的同一相上。
每相四重阀中两个阀与换流变压器Y绕组相连,另外两个阀与换流变压器△绕组相连。
准东—华东±1100 kV特高压直流输电线路工程甘肃北段导线选型分析

准东—华东±1100 kV特高压直流输电线路工程甘肃北段导线选型分析李孝林【摘要】根据准东—华东±1100 kV特高压直流输电线路工程的电压等级、输送容量以及以往同类工程导线应用情况,通过电磁环境和技术经济比较推荐该输电线路工程导线铝截面面积为8×1250 mm2.通过对不同钢芯结构进行分析,推荐平丘地区采用8×JL/G3A-1250/70型钢芯铝绞线,山区采用8×JL/G2A-1250/100型钢芯铝绞线.最后,将2种推荐导线与大截面导线JL/G2A-1520/125型钢芯铝绞线进行了技术、经济性比较,结论为在该标段实际情况下,JL/G3A-1250/70型导线具有优势.【期刊名称】《内蒙古电力技术》【年(卷),期】2016(034)001【总页数】7页(P25-31)【关键词】特高压直流输电;输电线路;导线选型;大截面导线;电磁环境;年费用【作者】李孝林【作者单位】内蒙古电力经济技术研究院,呼和浩特 010020【正文语种】中文【中图分类】TM751±1100 kV特高压线路在工程实践中属新的电压等级线路,目前尚无相关设计标准规范、运行经验可供参考。
本文的导线选型设计方法参考了我国已有±800 kV特高压直流输电线路的设计、运行经验以及《GB 50790—2013±800 kV直流架空输电线路设计规范》[1],可为类似直流输电工程导线选型提供借鉴。
1.1 路径概况准东—华东(皖南)±1100 kV特高压直流输电工程起点为新疆准东将军庙换流站,途经新疆、甘肃、宁夏、陕西、河南、安徽6省,终点为安徽省皖南换流站。
线路全长约3256.5 km(含长江大跨越3.143 km),航空线长度为2963.8 km,海拔0~2300 m,线路曲折系数1.1。
甘肃北段线路起于新疆维吾尔自治区与甘肃省界,途经甘肃省敦煌市、瓜州县,止于瓜州县境内兰新铁路金泉站。
FACTS技术

柔性交流输电技术(FACTS)摘要:灵活交流输电系统(FACTS)可实现对电力系统的某个或多个参数进行控制,以提高系统的稳定性和传输容量。
本文介绍了柔性交流输电(FACTS)的概念,介绍了主要几种FACTS控制器的组成及其对电网的作用,给出了FACTS技术在电力系统稳态和动态中的具体应用,即可进行快速、连续、灵活的无功功率、电压和动态潮流控制,抑制系统低频振荡和次同步振荡,提高电网的动态性能和稳定水平。
关键词:柔性交流输电;低频振荡;次同步振荡;潮流控制;电力系统FACTS TechnologyAbstract:A flexible AC transmission system (FACTS) can realize control for certain parameter or multiple parameters of power system,so as to raise stability and transmission capacity of the system.The concept of Flexible AC Transmission System(FACTS) is presented.Introduction was made to the construction of several concrete FACTS controllersand its effect to the power gird. Actual application of FACTS technology was given in stable and dynamic status of power system.Reactive power, voltage and dynamic flow control could be carried out fast, continuously and fl exibly, which restricted the system’s low frequency oscillation and subsynchronous oscillation, to raise dynamic performance and stability level of power grid.Key words:FACTS;low frequency oscillation; subsynchronous oscillation; flow control; power system一、引言近年来,随着大机组、大电厂、大电网、高电压、远距离及高度自动化为特征的大电力系统的形成,在获得益处的同时也面临了一些问题:潮流控制问题,在电网中自由潮流变化较大,造成了大量电能的损耗,难以实现最优潮流;电网缺少动态、连续的控制手段,难快速改善系统稳定性以提高传输容量;传统的机械控制方式速度较慢,对动态稳定的控制缺乏足够的能力。
500kV江陵换流站GIS设备故障对策

张 帆
国网湖北省电力公司检修公司
point
影响力
GIS 设备的运行状态对江陵换流站的安全运行起决定性作用,降低 GIS 设备的故障发生率 和提高运行性能非常重要。其中保持 GIS 设备绝缘子盆接触面之间接触良好是降低故障率的重 要手段,通过分析产生故障的原因,对降低 GIS 设备故障率提出建议。
真实度 行业关联度
运 行 人 员 可 以 在 OWS 上 实 时 查 看 HIDRAW 软 件 中 500kV 交流开关场相关 CT 的测量值。每一串有三个开关, 对应六个 CT(T1、T2、T3、T4、T5、T6)。实际每串只 需查看 T1、T3、T6 三个 CT 的电流量就能确定该串的电流 分布,实现对 GIS 设备运行状况的可控、在控。对于江陵站 500kV 交流场合环运行串数较多,正常方式下有 8~9 串, 如果某一点存在接触不良,则流过该方向的电流就会减少, 该点反方向上的电流就会增大。2016 年 7 月 14 日,运行 人员监盘时发现 GIS 第三串电流分布很不均匀,具体如下。
表 1 GIS 第三串电流分布表
WA - W3 - T1 WA - W3 - T2 WA - W3 - T3
A 相() 112.165 118.167 189.012
B 相() 0.320 13.290 318.9
C 相() 113.068 111.845 190.819
经过有针对性的注流试验后发现 52311 刀闸 B 相至Ⅰ 母之间的电阻比 A、C 相大许多,大修时检查发现 52311 刀闸 B 相至Ⅰ母的顶部绝缘子盆接触面及其下部触头烧损。 这样,可以采取合适的周期和方式对 GIS 设备进行有效监视。 比如,每周填写一次如表格 2 所示。
CHINA SCIENCE AND TECHNOLOGY INFORMATION Mar.2018·中国科技信息 2018 年第 5 期
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
江陵换流站可控高抗概述
陈飞饶洪林饶磊
国网湖北省电力公司检修公司特高压交直流运检中心,湖北宜昌443000摘要:江陵换流站安装有磁控式可控高抗,本文对可控高抗的结构和原理进行了详细介绍。
关键词:换流站;可控电抗器;原理
中图分类号:TM588文献标识码:A 文章编号:1671-5810(2015)37-0081-02
前言
江陵换流站安装有沈变研制的磁控式可控高抗,整个磁控式可控电抗器系统分为三个大的部分:1)可控电抗器的电磁部分,包括网侧绕组和控制绕组;2)带有可控硅整流器的整流及滤波装置;3)系统参数测量控制及二次保护系统。
1 磁式可控高抗的基本原理
利用改变铁心磁饱和度的方式改变线圈电感值,其电气原理图见图1。
高压侧每相由两个芯柱构成,每个芯柱分别在正负半波饱和,两个芯柱并联在一起构成一相可控电抗器。
可控高抗副边绕组连成两个方向相反的开口三角形,低压整流器用来提供直流励磁电流的大小,进而改变铁心的饱和程度,实现对可控电抗器的调节控制。
图1 可控电抗器电气原理图
2 可控电抗器中的电磁转换原理
图2 铁心饱和度和电感值之间的关系
图2所示为铁心饱和度与电抗的关系示意图,随着铁心饱和度的增加,磁导率µ减小,可控电抗器电感L=N2µAC/It 减小,电抗XL=ωL,容量S=U2N/XL增加。
其中:N为线圈匝数,µ为铁心磁导率,AC为铁心柱截面积,It为磁路长度,ω为电源角频率,UN为电抗器的额定电压。
铁心的饱和度是通过在控制绕组上加一直流电流来实现的,以图1中可控电抗器A相为例:可控高抗为三相独立结构,铁心结构为单相四柱式,见图3。
A1、X1和A2、X2为网侧绕组,a1、x1和a2、x2为对应控制绕组,从接线方式可以看出在两个控制绕组a1、x1和a2、x2上通一大小相等,方向相反的直流电流,从而分别在两个铁心上形成方向相反的直流偏磁,这样就可以使每个芯柱分别在正负半波饱和,然后通过调节直流电流的大小来调节铁心饱和度,从上面的公式可以看出,铁心饱和度的大小与绕组电感值成反比,因此通过调节铁心饱和度就可以实现调节电抗器电感值和容量的目的。
从图1可以看出,控制绕组的直流电流是通过整流装置实现的,通过调节可控硅的导通角就可以改变控制绕组中直流控制电流,从而改变铁心的饱和度,这样就可以平滑的改变网侧绕组的电感值和电抗器的容量了。
图3 可控电抗器A相铁心结构
3 控制绕组整流装置
可控电抗器控制绕组整流装置电源取至江陵换流站站用电,整流装置原理图见图4,为了提高励磁系统的可靠性,励磁系统的交流电源、整流器、控制系统全部采用双重化配置,两个整流器既可以单独工作,也可以并列工作,在并列工作模式下,两个整流器可以自动实现均流。
图4 可控电抗器控制绕组整流装置结构图其控制模式有两种:自动控制模式和手动控制模式,在自动控制模式下又有两种不同的跟踪方式:1)自动调节可控高抗的容量使系统电压自动跟踪目标值;2)自动调节可控高抗的励磁电流使其无功容量自动跟踪目标值。
在手动模式下,用户可以通过自动设定励磁系统的触发角或者励磁电流来手动改变可控电抗器的容量。
4 可控高抗保护
可控电抗器的电气量保护配置图见图5。
非电量保护包括轻、重瓦斯保护、绕组温度和压力释放等。
CT的配置原则:可控高抗差动保护末端CT电流回路取串抗首端CT电流回路,该CT同时作为串抗差动保护首端电流输入,可控高抗差动保护与串抗差动保护由此形成保护重叠范围。
图5 可控电抗器保护配置图
(下转第83 页)
失活。
焦化方案液体收率一般在65%左右,低于加氢方案。
加工流程如图2所示:
延 迟 焦
化
含硫渣油
催 化 裂
化
酸性气液化气
干气
液化气汽油
焦炭
油浆蜡 油 加
氢
直馏蜡油 加 氢 精
制焦化汽油
焦化柴油
氢气焦化蜡油
焦炭酸性气柴油
加氢蜡油
催化
柴油
酸性气
石脑油柴油
图2 焦化加工方案流程示意图
Fig .2Schematicdiagramofcokingprocess
4 劣质原油的脱硫及硫回收技术
随着高硫原油加工量的逐年增加,且成品油控制硫含量超低化是今后发展的必然趋势,因此脱硫及硫回收技术成为提高成品油品质的关键所在。
通常采用胺液吸收技术脱除常减压、催化、焦化干气及液化气中的H2S ,利用液化气碱洗脱硫醇技术脱除液化气中的硫醇,但是碱洗法脱硫醇不仅消耗大量碱液,而且产生大量废碱渣,随着环保指标的提高,此技术越来越受限制。
近年来,兰州石油机械研究所开发了国产化液化气纤维膜脱硫醇技术,此技术不但能更好的脱除液化气中的硫醇而且碱液消耗量少。
含硫蜡油采用加氢处理技术,将硫含量降低至规定水平。
采用渣油加氢可处理金属含量小于150ppm 的含硫渣油。
利用汽油选择性加氢醚化装置或S -ZORB 装置降低催化裂化汽油中硫含量。
另外炼油厂中的加氢精制技术也可进一步降低油品中的硫含量。
酸性水中的H 2S 可用过污水汽提装置进行脱除。
新建炼厂催化裂化装置都新增烟气脱硫装置,以回收烟气中的SO 2。
目前炼油厂多采用经典的克劳斯法和尾气处理工艺进行硫磺回收,国内开发的尾气还原吸收法硫磺回收工艺可使总硫回收率达99.95%以上,排放尾气SO 2浓度完全达到国家环保标准要求。
三维工程设计院自主开发的SSR 技术(非在线炉硫磺回收技术)同国内外同类型技术相比具有占地
小、工艺流程短、投资少且脱硫效率高等优势[4]。
5 质原油加工措施 5.1 采取原油混炼
对于目前国内炼油厂专门加工劣质原油的装置不多,对于大多数炼厂只能将劣质原油和品质好的原油进行混合,控制好混合原油的含硫量及酸值小于装置限定值。
通过混炼在不需要投资的前提下,可以加工劣质原油。
5.2 优化操作
优化电脱盐操作条件,提高脱盐、脱水效果。
选用新型高效原油破乳剂,塔顶注剂选用效果好的有机胺代替传统的
注氨水,选用新型高温缓蚀剂,增上装置在线监测系统,对装置腐蚀部位进行监测。
5.3 针对劣质原油升级原油加工装置
炼化企业根据加工高硫及高硫高酸原油,相关装置材质要升级到位。
设备材质根据SH /T3096-2002和SH /T3129-2002两个标准进行升级。
5.4 采用减压深拔技术
国内常规的常减压装置原油实沸点(TBP )切割温度通常在530~540℃左右,要达到560℃以上的切割温度,必须采用减压深拔技术。
而国外减压蒸馏技术已使原油切割点达到600℃以上,甚至达到635℃。
研究表明,通过减压深拔,VGO 拔出率增加3%~5%,对于增加轻收效果显著。
5.5 优化劣质渣油加工组合工艺
组合工艺路线主要包括渣油加氢-重油催化裂化、延迟焦化-重油催化裂化等工艺。
根据自身情况选用合适的加工路线可以最大程度上改善改善油品性质,通过加氢处理后能提高轻质油品的收率。
5.6 大力挖掘氢气资源,提高加氢能力
目前,加氢脱除硫化物是脱硫的主要工艺技术。
为提高加氢能力不但要提高氢气产量,而且要开发脱硫活性更高的加氢过程新催化剂。
大多数炼厂通过提高催化重整的苛刻度,多产氢气,收集增加制氢原料,通过膜分离、变压吸附等技术回收氢气资源。
炼化一体的,可充分利用回收煤或沥青造气产生的氢气。
6 结语
1)优化操作,加强工艺防腐,提高设备材质可以满足加工劣质原油的要求。
2)在焦化路线的基础上,增建渣油加氢装置及重油催化裂化装置,提高渣油加工效益。
3)充分提高氢气回收率及产量,进一步提高加氢能力。
4)利用减压深拔,提高轻油收率。
5)采用先进的脱硫及硫回收技术,提高硫回收能力。
参考文献
[1]唐梦海、胡兆灵.常减压蒸馏装置技术问答[M ].中国石化出版社,2007.
[2]王建明.渣油深度转化提高轻油收率技术的重大进展[J ].中外能源,2012,17(8).
[3]侯芙生.加工劣质原油对策讨论[J ].当代石油化工,2007,15(2).
[4]袁晴堂.中国劣质原油加工技术进展与展望[J ].当代石油化工,2007,15(12).
[5]孙丽丽.高硫劣质原油加工与渣油加氢技术的适用性[J ].当代石油化工,2005,13(9). 作者简介: 吴艳海(1984-),男,辽宁朝阳人,毕业于辽宁石油化工大学,主要研究方向为炼油化工。
张吉勇(1981-),男,山东淄博人,毕业于中国石油大学,主要研究方向为炼油化工。
(上接第 81 页)
5 结束语
随着我国特高压交流输电工程的发展,以及厂家对磁式可控高抗技术上的突破,性能可靠、经济性好、占地小的磁控式可控电抗器必将有越来越多的应用。
参考文献
[1]李扬,严进军,张锐,等. ±800 kV 特高压平波电抗器
树枝状放电故障分析[J ]. 南方电网技术,2012(6):41-43. [2]胡明,俞燕乐,陈昱,等. 35kV 油浸式并联电抗器电抗试验的探讨[J ]. 上海电力,2013(3):138-140.
[3]曹邦标. ±800kV 平波电抗器安装工艺控制[J ]. 华东电力,2011(8):1364-1366.。
