粘贴钢板工艺
粘贴钢板加固的工艺流程
粘贴钢板加固的工艺流程一、准备工作1. 将需要加固的结构进行评估，确定需要加固的区域和钢板的尺寸。
2. 清理加固区域，确保表面平整、干净，无油污、尘埃等杂物。
二、钢板制备1. 根据加固区域的尺寸和形状，使用切割设备将钢板切割成相应的形状和尺寸。
2. 对钢板进行打磨处理，确保表面光滑，便于粘贴时的贴合。
三、涂胶处理1. 使用专用的钢板胶水，根据胶水的使用说明进行搅拌和稀释。
2. 使用刷子将胶水均匀地涂抹在加固区域的表面上，确保胶水的厚度均匀，并且涂抹范围稍大于钢板的尺寸。
四、粘贴钢板1. 将预先制备好的钢板放置在涂抹了胶水的加固区域上，确保钢板与结构表面充分接触。
2. 使用橡胶锤或手掌将钢板从中心向四周逐渐贴合，并轻轻敲击以确保钢板与结构表面的粘合度。
五、压实处理1. 在钢板粘贴完成后，使用专用的压实工具对钢板进行压实处理，以增强钢板与结构的粘合强度。
2. 压实时，要均匀施力，确保钢板与结构的接触面紧密贴合。
六、固化处理1. 根据胶水的固化时间，将加固区域封闭，避免外界灰尘等杂物对胶水的污染。
2. 在固化期间，避免对加固区域施加额外的力量或重物，以免影响固化效果。
七、验收和保养1. 在胶水完全固化后，对加固区域进行验收，检查钢板与结构的粘合情况和整体效果。
2. 定期检查加固区域，确保钢板的粘合强度和结构的稳定性，必要时进行维护和修补。
以上就是粘贴钢板加固的工艺流程。
通过准备工作、钢板制备、涂胶处理、粘贴钢板、压实处理、固化处理和验收和保养等步骤，可以有效地加固结构，并提升其强度和稳定性。
在实施过程中，需要严格按照工艺要求操作，确保每个步骤的质量和效果。
同时，在验收和保养阶段，也要加强对加固区域的监测和维护，以确保加固效果的持久性和可靠性。
(完整版)粘贴钢板施工工艺及注意事项
粘贴钢板施工工艺及注意事项1.工艺流程、操作要点定位放线→混凝土表面处理→钢板下料、打磨、钻孔→植螺栓→钢板预贴→配胶→涂胶→粘贴加压→固化养护→检查、验收（1）.定位放线首先按照设计图纸要求并根据现场实际情况，在图纸所示粘钢部位放出粘贴钢板位置线。
（2）.混凝土表面处理用角磨机对混凝土粘合面进行打磨，去掉2-3mm表层，用压缩空气除去粉尘，粘贴前用清洗剂擦拭干净。
（3）钢板下料、打磨、钻孔用等离子切割机将钢板裁成设计要求宽度，凡需螺栓固定的钢板，均需按照螺栓位置先钻孔，孔径及位置要符合设计要求。
对于钢板交叉重叠部分，后粘钢板均需预先成型以保证粘贴钢板敷实、平整。
钢板粘接面，须进行除锈和粗糙处理，可用角磨机打磨，打磨纹路应与钢板受力方向垂直。
（4）螺栓按设计图纸要求的数量和位置在加固的梁上安装化学螺栓，根据钢板钻孔位置进行钻孔，当遇到钢筋时，适当调整钻孔位置。
（5）钢板预贴在涂胶、粘胶前，先将钢板进行试安装，钢板应与混凝土面和螺栓吻合；检查钢板粘贴位置及螺栓孔位是否对正，否则进行调整。
（6）涂胶、粘贴、加压将钢板与混凝土基面用丙酮擦洗干净，用抹刀将配好的胶同时涂抹在已处理好的混凝土表面和钢板面上，厚度为1-3mm，中间厚边缘薄，然后将钢板贴于预定位置，用螺栓紧固、施压，并用手锤沿粘贴面轻轻敲击钢板，如无空洞声，表示已粘贴敷实，否则应剥下钢板，重新粘贴。
对于重叠粘贴的钢板，应在第一层粘贴钢板达到强度后再进行第二层的粘贴。
（7）固化养护结构胶在常温下（5-20℃）可自然固化。
夏季施工，1天后即可加载施工，3天后可以达到最大设计使用荷载。
（8）检查、验收a. 外观检查采用目测定性评价，要求完成粘贴钢板施工后的钢板曲线与桥型一致、美观、均匀。
b. 空鼓率的检测可用锤击法或其他有效探测法进行检查。
按检查结果推定的有效粘贴面积不应小于总粘贴面积的95%。
c. 混凝土-钢板黏结强度指标检测钢板与原构件混凝土间的正拉粘结强度应符合《混凝土结构加固工程施工验收规范》GB50550-2010规定的合格指标要求。
梁粘钢板加固施工工法
梁粘钢板加固施工工法梁粘钢板加固是一种常用的施工工法，用于提高梁的承载能力和抗震性能。
该工法通过在梁底部粘贴钢板，并进行相应的加固处理，以增加梁的强度和刚度，从而达到加强梁的目的。
梁粘钢板加固的施工工艺主要包括以下几个步骤：1. 梁的检测与评估：在进行梁粘钢板加固之前，首先需要对梁进行检测和评估。
通过对梁的结构、材料和现有状况进行综合评估，以确定梁的受力状态和结构强度，进而确定梁粘钢板加固的具体方法和方案。
2. 加固方案设计：根据梁的实际情况和要求，结合现场具体条件，设计出针对性的加固方案。
这包括选择合适的钢板规格和类型，确定粘接材料、粘接层厚度以及加固长度等。
3. 梁表面准备：在进行粘接加固前，需要对梁表面进行准备工作。
首先，将梁表面清理干净，去除杂物和残留物；接着，进行表面处理，如喷砂、打磨等，以增加梁表面与钢板的粘接强度。
4. 粘接材料选择和准备：一般情况下，梁粘钢板加固中使用的粘接材料有两种，即结构胶和环氧树脂。
根据梁的具体要求和加固方案，选择合适的粘接材料，并按照说明书进行准备。
5. 粘接钢板：将粘接材料均匀涂布在钢板的一面，然后将钢板贴紧梁的底部。
在贴合的过程中，注意排除气泡，使钢板与梁表面充分接触，并确保钢板与梁之间的间隙均匀。
6. 压实和固化：在钢板粘贴完成后，使用相应的工具和设备对钢板进行压实，以确保粘接层的均匀性和紧密性。
然后，根据粘接材料的要求，等待一定时间，使其固化和达到设计强度。
7. 加固收尾：在钢板粘贴和固化完成后，对加固部位进行检查和验收。
如有必要，可进行补强处理，以确保加固后的梁能够满足设计要求和使用需要。
总的来说，梁粘钢板加固施工工法是一种有效且可靠的加固方法，可以显著提高梁的承载能力和抗震性能。
但在施工过程中，需要根据具体要求和实际情况，选择合适的加固方案和材料，并严格按照要求进行施工操作，以确保加固效果和安全性。
在实际应用中，还应充分考虑工期和经济成本等因素，综合施工方案的可行性和合理性，以实现加固目标。
桥梁粘贴钢板施工方案
粘贴钢板施工技术指南一、总则1、粘贴钢板简介粘贴钢板加固法是采用结构胶黏剂粘贴钢板型钢)以提高承载力的方法，适用于钢筋混凝土受弯受拉和受压构件的加固。
图1粘贴钢板施工照片2、粘贴钢板的作用(1)增强了桥梁构件的抗弯承载力和刚度；(2增强了桥梁构件的抗拉强度；(3)增强了桥梁构件的抗压承载力；；(4)大幅提高桥梁的使用寿命和降低维护成本。
3、粘贴钢板的应用范围和时机粘贴钢板是一种化学年粘贴剂从结构外部粘贴补强材料的加固方法，采用结构胶黏剂粘贴钢板型钢)以提高承载力的方法，适用于钢筋混凝土受弯受拉和受压构件的加固。
主要用于梁体裂缝病害较为严重，具有典型的受力特征且裂缝宽度超限，桥跨结构承载力能满足原设计要求，但裂缝病害对结构耐久性造成严重的不利影响的桥梁。
二、应用情况随着我国高速公路预防性养护施工的发展，粘贴钢板技术作为高速公路预防性养护最经济有效的方法，近年已受到越来越多的重视。
山东高速集团2012年在济青北线南胶莱河桥、青兰高速胶南立交、胶州湾高速K 8 + 0等多座桥梁采用了粘贴钢板技术。
三、材料要求1、钢材所用钢板、型钢、扁钢应采用Q 235、Q34 5、Q 3 90.2、锚固件锚固件使用钢螺杆时，应采用全螺纹非焊接螺杆，钢材等级应为Q2 3 5、Q345级。
锚固件为锚栓时，其钢材的性质指标必须符合表1中的规定。
d表示螺栓的公称直径。
3、胶黏剂(1)根据所加固的结构的重要程度，胶黏剂分为A级胶与B级胶。
其中A级胶用于重要结构或构件的加固，B级胶用于一般结构或构件的加固。
(2)粘钢胶必须采用专门配置的改性环氧树脂胶粘剂，其安全性能指标必须符合GB 5 0 3 6 7 -2 0 06表4.5.5的规定；(3)粘钢胶严禁使用乙二胺作改性环氧树脂固化剂；(4)粘钢胶必须经耐湿热老化性能检验合格；必须通过抗老化、化学稳定性测试，质保年限不小于3 0年；(5)寒冷地区加固混凝土结构使用的胶粘剂，必须具有耐冻融性能试验合格的证书；(6)用于承重结构加固及机械设备固定用胶粘剂，必须通过TB/T 2 4 9 1-94标准的抗疲劳检测；(7)粘钢胶必须满足防火、耐焊接的国家权威部门检测要求；(8 )粘钢胶必须通过毒性检验;严禁掺加挥发性有害溶剂和非反应性稀释剂;对完全固化的胶粘剂，必须符合实际无毒卫生等级的要求；(9)粘钢胶在有明水或潮湿的环境下施工时，必须提供国家权威部门检验合格的证明；四、施工准备1、钢板的选用与制作粘贴钢板加固法一般采用3号钢或1 6号锰钢的钢板。

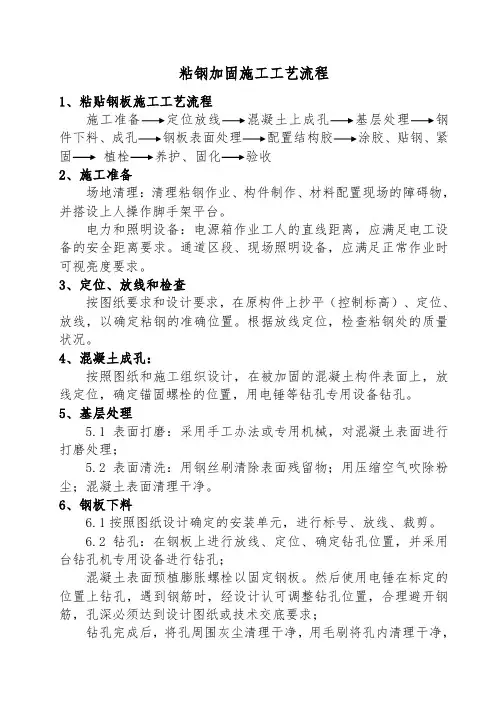

粘钢加固施工工艺流程
粘钢加固施工工艺流程1、粘贴钢板施工工艺流程施工准备定位放线混凝土上成孔基层处理钢件下料、成孔钢板表面处理配置结构胶涂胶、贴钢、紧固植栓养护、固化验收2、施工准备场地清理：清理粘钢作业、构件制作、材料配置现场的障碍物，并搭设上人操作脚手架平台。
电力和照明设备：电源箱作业工人的直线距离，应满足电工设备的安全距离要求。
通道区段、现场照明设备，应满足正常作业时可视亮度要求。
3、定位、放线和检查按图纸要求和设计要求，在原构件上抄平（控制标高）、定位、放线，以确定粘钢的准确位置。
根据放线定位，检查粘钢处的质量状况。
4、混凝土成孔：按照图纸和施工组织设计，在被加固的混凝土构件表面上，放线定位，确定锚固螺栓的位置，用电锤等钻孔专用设备钻孔。
5、基层处理5.1表面打磨：采用手工办法或专用机械，对混凝土表面进行打磨处理；5.2表面清洗：用钢丝刷清除表面残留物；用压缩空气吹除粉尘；混凝土表面清理干净。
6、钢板下料6.1按照图纸设计确定的安装单元，进行标号、放线、裁剪。
6.2钻孔：在钢板上进行放线、定位、确定钻孔位置，并采用台钻孔机专用设备进行钻孔；混凝土表面预植膨胀螺栓以固定钢板。
然后使用电锤在标定的位置上钻孔，遇到钢筋时，经设计认可调整钻孔位置，合理避开钢筋，孔深必须达到设计图纸或技术交底要求；钻孔完成后，将孔周围灰尘清理干净，用毛刷将孔内清理干净，使孔内达到清洁干燥。
清孔处理完毕后，用干净的棉纱将孔洞严密封堵，以防有灰尘和异物落入；以混凝土构件为单元，将钻孔后的钢板就位，以检查钢板安装偏差、锚栓位置的偏移值。
7、钢板表面处理7.1钢板粘贴面，必须进行除锈和粗糙处理，打磨纹路与构件纵向轴线方向垂直，角磨机打磨进行除锈和粗糙。
7.2表面清理：打磨后的钢板，清理干净。
8、现场配制结构胶按设计要求和施工组织设计确定的结构胶，结构胶产品说明书规定的配合比和操作要求进行配制（A、B双组份）。
9、涂胶、贴钢、紧固9.1用A、B组份，按照产品说明配制底胶，涂抹在被粘贴的混凝土构件表面和粘贴钢板表面，用开刀刮平；9.2用配制成的结构胶均匀涂抹到钢板表面上；9.3将带有涂抹胶的钢板提升安装到混凝土构件上，并临时固定；9.4采用夹具卡紧或采用工艺胀栓压紧钢板。
粘贴钢板
一、粘贴钢板施工要求1．施工工艺流程粘贴钢板加固法施工工艺流程如下：2、施工顺序一层粘钢→二层粘钢加固→四层粘钢加固→验收二、钢板的剪切与焊接-无损检测1、材料粘贴剂为JGN型结构胶，钢板为4㎜、6㎜厚16Mn钢板2．本工程所采用的16Mn厚钢板，目前市场上常见有宽为1.08~1.25米的卷板材；为保证该工程的质量故采用在工厂内加工的工艺进行加工，然后运至现场。
3、钢材的检验3.1钢材的检验钢材检验制度是保证钢结构工程质量的重要环节。
因此，钢材在正式入库前必须严格执行检验制度，经检验合格的钢材方可办理入库手续。
钢材检验的主要内容是：①钢材的数量和品种应与订货合同相符。
②钢材的质量保证书应与钢材上打印的记号符合。
每批钢材必须具备生产厂提供的材质证明书，写明钢材的炉号、钢号、化学成分和机械性能。
对钢材的各项指标可根据国标的规定进行核验。
③核对钢材的规格尺寸。
各类钢材尺寸的容许偏差，可参照有关国标或冶标中的规定进行核对。
在任何点上测量的钢板厚度不得超过下表所列的允许偏差范围。
④钢材表面质量检验。
不论扁钢、钢板和型钢，其表面均不允许有结疤、裂纹、折叠和分层等缺陷。
有上述缺陷的应另行堆放，以便研究处理。
钢材表面的锈蚀深度，不得超过其厚度负偏差值的1/2。
锈蚀等级的划分和除锈等级见《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88。
经检验发现“钢材质量保证书”上数据不清、不全，材质标记模糊，表面质量、外观尺寸不符合有关标准要求时，应视具体情况重新进行复核和复验鉴定。
经复核复验鉴定合格的钢材方准予正式入库，不合格钢材应另作处理。
3.2钢材的出入库管理经验收或复验合格的钢材入库时应进行登记，填写记录卡，注明入库时间、型号、规格、炉批号，专项专用的钢材还应注明工程项目名称。
钢材表面涂上色标、规格和型号。
按品种、牌号、规格分类堆放。
库存钢材应保持账、卡、物三者相符，并定期进行清点检查。
对保存期超过一定期限的钢材应及时处理，避免积压和锈蚀。
简述粘贴钢板加固法的施工工艺流程
简述粘贴钢板加固法的施工工艺流程
粘贴钢板加固法是一种常用的混凝土结构加固方法之一，下面简述其施工工艺流程：
1. 表面处理：对待修补或者加固的结构表面进行打磨，清理杂
物和灰尘，并且确保表面粗糙度符合要求。
2. 粘贴钢板定位：测量出需要加固的部位长、宽、高等尺寸数据，制定好粘贴钢板实际位置的方案并进行确定。
3. 钢板预处理：将钢板按照设计要求剪裁成适当的大小，并进
行喷砂或者酸洗处理，以保证钢板表面的光洁度和附着力。
4. 喷涂底胶：在结构表面涂刷底胶，一般选用环氧树脂、聚氨
酯等常见的底胶，以提高钢板的附着力。
5. 粘贴钢板：将处理好的钢板粘贴到已经涂刷好底胶的结构表
面上，同时使用橡皮锤等工具将钢板贴紧表面，并确保不留空隙和泡水。
6. 粘贴中间层：为了提高粘贴钢板的牢固度和防止缝隙出现，
需要在钢板和基底表面之间加入中间层，例如使用玻璃纤维布、碳纤维布等材料。
7. 涂刷防腐漆：在钢板上涂刷一层防腐漆或者防水涂料，以保
护钢板不被氧化或者生锈。
8. 粘贴钢板定型：等待粘贴完成后，需要对钢板进行固化处理，一般采用拉紧法和压紧法等方法进行定型，使其达到更好的固定效果。
9. 安装附属件：根据具体的设计要求，安装构建支撑、辅助连
接件、补强板等附属部件。
以上是粘贴钢板加固法的施工工艺流程。
需要注意的是，在进行施工前，应该做好充分的准备工作，并按照设计方案认真执行施工操作，以确保加固效果符合要求并能够提高结构的承载力。
粘贴钢板施工工艺及注意事项
粘贴钢板施工工艺及注意事项1.工艺流程、操作要点定位放线→混凝土表面处理→钢板下料、打磨、钻孔→植螺栓→钢板预贴→配胶→涂胶→粘贴加压→固化养护→检查、验收（1）.定位放线首先按照设计图纸要求并根据现场实际情况，在图纸所示粘钢部位放出粘贴钢板位置线。
（2）.混凝土表面处理用角磨机对混凝土粘合面进行打磨，去掉2-3mm表层，用压缩空气除去粉尘，粘贴前用清洗剂擦拭干净。
（3）钢板下料、打磨、钻孔用等离子切割机将钢板裁成设计要求宽度，凡需螺栓固定的钢板，均需按照螺栓位置先钻孔，孔径及位置要符合设计要求。
对于钢板交叉重叠部分，后粘钢板均需预先成型以保证粘贴钢板敷实、平整。
钢板粘接面，须进行除锈和粗糙处理，可用角磨机打磨，打磨纹路应与钢板受力方向垂直。
（4）螺栓按设计图纸要求的数量和位置在加固的梁上安装化学螺栓，根据钢板钻孔位置进行钻孔，当遇到钢筋时，适当调整钻孔位置。
（5）钢板预贴在涂胶、粘胶前，先将钢板进行试安装，钢板应与混凝土面和螺栓吻合；检查钢板粘贴位置及螺栓孔位是否对正，否则进行调整。
（6）涂胶、粘贴、加压将钢板与混凝土基面用丙酮擦洗干净，用抹刀将配好的胶同时涂抹在已处理好的混凝土表面和钢板面上，厚度为1-3mm，中间厚边缘薄，然后将钢板贴于预定位置，用螺栓紧固、施压，并用手锤沿粘贴面轻轻敲击钢板，如无空洞声，表示已粘贴敷实，否则应剥下钢板，重新粘贴。
对于重叠粘贴的钢板，应在第一层粘贴钢板达到强度后再进行第二层的粘贴。
（7）固化养护结构胶在常温下（5-20℃）可自然固化。
夏季施工，1天后即可加载施工，3天后可以达到最大设计使用荷载。
（8）检查、验收a. 外观检查采用目测定性评价，要求完成粘贴钢板施工后的钢板曲线与桥型一致、美观、均匀。
b. 空鼓率的检测可用锤击法或其他有效探测法进行检查。
按检查结果推定的有效粘贴面积不应小于总粘贴面积的95%。
c. 混凝土-钢板黏结强度指标检测钢板与原构件混凝土间的正拉粘结强度应符合《混凝土结构加固工程施工验收规范》GB50550-2010规定的合格指标要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、施工工艺
1、粘贴钢板施工工艺
粘贴面处理→打孔种植螺栓→胶粘剂配制→涂胶和粘贴→固化→检验。
（1）粘贴面处理
混凝土面应凿除粉饰层油垢、污物，然后用角磨机打磨除去1-2mm厚表层较大凹陷处用找平胶修补平整，打磨完毕用压缩空气吹净浮尘，最后用棉布沾丙酮拭净表面，待粘贴面完全干燥后备用。
钢板粘贴面应用角磨机进行粗糙、除锈处理直至打磨出现光泽。
使用前若洁净仅用干布擦拭即可。
否则可用棉布沾丙酮拭净表面待完全干燥后备用。
（2）按种植螺栓工艺钻孔，种植螺栓。
钻孔后要保证粘结面的清洁。
（3）胶粘剂配制
结构胶为A、B两组份，取洁净容器塑料或金属盆，不得有油污、水、杂质。
按说明书配合比混合并用搅拌器搅拌约5-10分钟至色泽均匀为止。
搅拌时最好沿同一方向搅拌，尽量避免混入空气形成气泡。
（4）涂胶和粘贴
胶粘剂配制好后，用腻刀涂抹在已处理好钢板面上或混凝土表面。
胶断面宜成三角形，中间厚3毫米左右，边缘厚1毫米左右，然后将钢板粘贴在混凝土表面，用螺栓适当加压，以胶液刚从钢板边缝挤出为度。
（5）检验
检验时可用小锤轻击粘贴钢板从音响判断粘贴效果也可采用超声仪检测。
若锚固区有效粘结面积少于90%，非锚固区有效粘结面积少于70%应剥离钢板重新粘贴。
2、种植螺栓工艺
螺栓种植应按下列要求进行：
（1）采用植筋法安装螺栓时，应采用与螺栓直径配套的钻头进行钻孔；
（2）在钻孔前应探明钢筋位置（可采用钢筋保护层探测仪探明），并作标记，当钻孔与钢筋位置冲突时，适当调整孔位，并按调整的孔位安装钢板；
（3）孔壁须保持干燥并无粉尘附着；
（4）将注射管插入孔底，由孔底往外均匀注入胶黏剂至孔深的2/3；以孔口有胶黏剂溢出作为目测检验注胶合格的标志；
（5）化学锚栓在固化时间内严禁扰动，以免影响其黏结性能；
（6）种植锚栓的施工工艺如下图所示：。
