比表面积仪的标定方法
比表面积测定仪操作规程
比表面积测定仪操作规程比表面积测定仪操作规程一、测定仪器准备1. 确认比表面积测定仪的型号和规格，并检查其工作条件是否符合实验要求。
2. 将测定仪器放置在稳定的台面上，并保持其水平。
3. 检查测定仪器的电源线是否正常连接。
如果使用电池供电，确保电池具有足够的电量。
二、样品准备1. 根据实验要求，准备好需要测定比表面积的样品。
2. 将样品仔细研磨或切割，以获得均匀的颗粒大小。
3. 将样品转移到清洁干燥的容器中，并密封保存。
三、测定操作步骤1. 打开比表面积测定仪的电源开关，启动仪器。
2. 根据测定仪器的说明书，选择合适的测定程序和参数设置。
3. 将准备好的样品从容器中倒入比表面积测定仪的样品室中。
注意避免样品的溅出或飞散。
4. 关闭样品室，开始测定。
5. 等待测定仪器完成测量过程，并记录测定结果。
6. 如果需要重复测量或进行多次测量取平均值，按照仪器操作要求进行操作。
7. 测定完成后，将样品从样品室中取出，并进行正确的处理。
如果需要，可以保存样品供以后使用。
四、仪器维护和清洁1. 在使用比表面积测定仪之前和之后，必须对仪器进行适当的维护和清洁。
2. 在关闭电源之前，清除样品室中的任何残留物，并确保仪器的外部表面干净。
3. 定期检查和更换比表面积测定仪的滤纸、滤芯等耗材，以保证测量的准确性和稳定性。
4. 严禁使用任何酸性、碱性或其他腐蚀性的清洁剂来清洁比表面积测定仪的部件。
五、安全注意事项1. 在使用比表面积测定仪之前，必须详细阅读并理解仪器的操作说明书和安全注意事项，确保操作过程中的安全。
2. 在操作过程中，应佩戴适当的个人防护设备，如实验室眼镜、口罩和手套。
3. 避免将手指或其他物体接近样品室的进出口，以免发生伤害或损坏仪器。
4. 在操作和维护比表面积测定仪时，严禁带有其他可能干扰测量结果的物品进入仪器区域。
总结：比表面积测定仪是一种用于测量材料比表面积的重要仪器。
操作该仪器需要遵循一定的规程，包括仪器准备、样品准备、测定操作步骤、仪器维护和清洁以及安全注意事项等。
水泥比表面积k值标定步骤

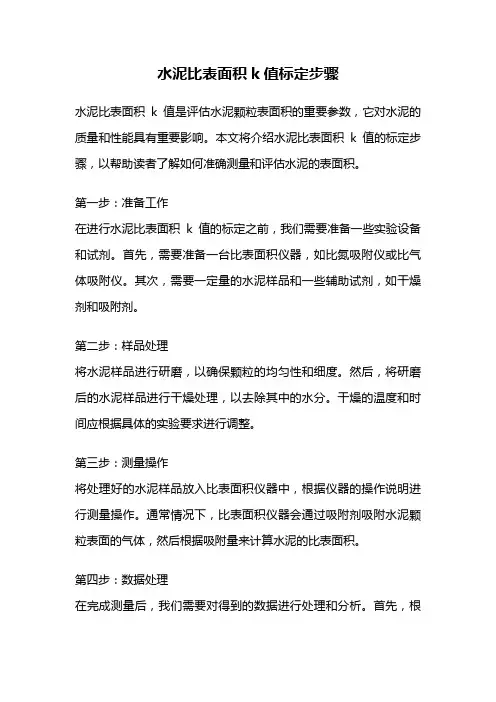

水泥比表面积k值标定步骤水泥比表面积k值是评估水泥颗粒表面积的重要参数，它对水泥的质量和性能具有重要影响。
本文将介绍水泥比表面积k值的标定步骤，以帮助读者了解如何准确测量和评估水泥的表面积。
第一步：准备工作在进行水泥比表面积k值的标定之前，我们需要准备一些实验设备和试剂。
首先，需要准备一台比表面积仪器，如比氮吸附仪或比气体吸附仪。
其次，需要一定量的水泥样品和一些辅助试剂，如干燥剂和吸附剂。
第二步：样品处理将水泥样品进行研磨，以确保颗粒的均匀性和细度。
然后，将研磨后的水泥样品进行干燥处理，以去除其中的水分。
干燥的温度和时间应根据具体的实验要求进行调整。
第三步：测量操作将处理好的水泥样品放入比表面积仪器中，根据仪器的操作说明进行测量操作。
通常情况下，比表面积仪器会通过吸附剂吸附水泥颗粒表面的气体，然后根据吸附量来计算水泥的比表面积。
第四步：数据处理在完成测量后，我们需要对得到的数据进行处理和分析。
首先，根据仪器的测量结果计算出水泥的比表面积。
然后，可以将得到的比表面积值与其他样品进行比较，以评估水泥的质量和性能。
第五步：结果评估根据比表面积的标定结果，我们可以对水泥样品进行评估和分类。
比表面积越大，说明水泥颗粒越细小，表面积越大，通常意味着水泥的活性和强度更高。
因此，较大的比表面积值通常对应着更高质量的水泥。
第六步：实验验证为了验证比表面积的准确性，我们可以进行一些实验验证。
例如，可以使用比表面积较大的水泥样品和比表面积较小的水泥样品进行混凝土试块的制备，然后对比试块的强度和性能差异，以验证比表面积的影响。
总结：通过以上的步骤，我们可以准确地标定水泥的比表面积k值。
这个过程对于评估水泥的质量和性能非常重要，可以帮助我们选择合适的水泥材料，并确保工程质量的稳定性和可靠性。
希望本文对读者有所帮助，增加对水泥比表面积k值标定步骤的理解。

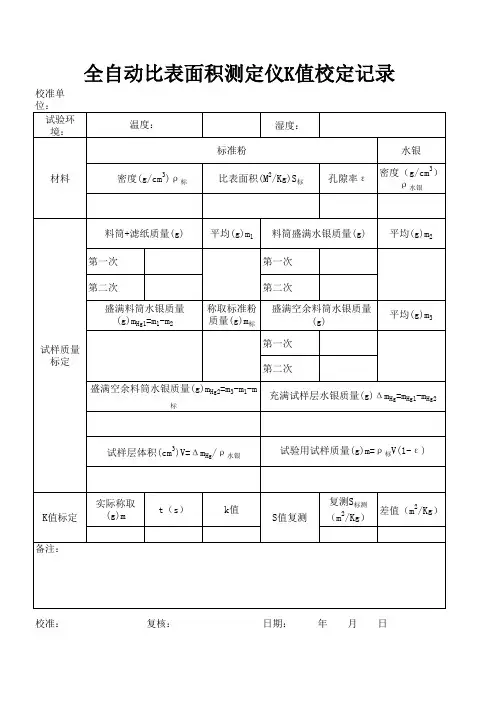

比表面积测定仪K值标定
校准单 位： 试验环 境： 温度： 标准粉 材料 密度(g/cm3)ρ
标
湿度： 水银 孔隙率ε 密度（g/cm3） ρ 水银
比表面积(M2/Kg)S标
料筒+滤纸质量(g) 第一次 第二次 盛满料筒水银质量 (g)mHg1=m1-m2 试样质量 标定
平均(g)m1
料筒盛满水银质量(g) 第一次 第二次
实际称取 (g)m
t（s）
k值
复测S标测 S值复测 （m /Kg）
2
差值（m2/Kg）
校准：
复核：
日期：
年
月
日
平均(g)m2
称取标准粉 质量(g)m标
盛满空余料筒水银质量 (g) 第一次 第二次
平均(g)m3
盛满空余料筒水银质量(g)mHg2=m3-m1-m
标
ห้องสมุดไป่ตู้
充满试样层水银质量(g)Δ mHg=mHg1-mHg2
试样层体积(cm3)V=Δ mHg/ρ
水银
试验用试样质量(g)m=ρ
标V(1-ε
)
K值标定 备注：
全自动比表面积测定仪使用方法与操作步骤
FBT-9型数显勃氏透气比表面积仪本仪器的使用方法与操作步骤可参照GB8074-87水泥比表面积测定方法---勃氏法的有关规定进行，现摘录如下：(1)仪器的校正1、标准物料：使用比表面积接近2800cm2/g和4000 cm2/g的标准物料对试验仪器进行校正。
标准样品在使用前应保持与室温相同。
2、试料层体积的测定测定试料层的体积用下述水银排代法A、将二片滤纸沿筒壁放入透气圆筒内，用推杆(附件一)的大端往下按，直到滤纸平正地放在穿孔板上，然后装满水银，用一薄玻璃板轻压水银表面，使水银表面与圆筒上口平齐，从圆筒中倒出水银称重，记录水银质量P1。
B、从圆筒中取出一片滤纸，然后加入适量的粉料，再盖上一层滤纸用捣器压实，直到捣器的支持环与圆筒顶边接触为止，取出捣器，再在圆筒上部空间加入水银，同上述方法使水银面与圆筒上口平齐，再倒出水银称重，记录水银质量P2。
(称重精确到0.5g)C、试料层占有的体积用下式计算：(精确到0.005cm3)V=(P1-P2)/ρ水银式中：V——试料层体积(cm2)；P1——圆筒内未装料时，充满圆筒的水银质量(g)；P2——圆筒内装料后，充满圆筒的水银质量(g)；ρ水银——试验温度下水银的密度(g/cm3)(见表一)试料层体积的测定，至少进行二次，每次应单独压实，取二次数值相差不超过0.005 cm3的平均值，并记录测定过程中圆筒附近的温度。
每隔一季度至半年应重新校正试料层体积。
注：应制备坚实的水泥层，如太松或水泥层达不到要求的体积时，应调整水泥的试用量。
(2)FBT-9型数显勃氏透气比表面积仪漏气检查将透气圆筒上口用橡皮塞塞紧，把它接到压力计上用抽气泵从压力计一臂中抽出部分气体、然后关闭阀门，压力计中液面如有任何连续下降表示系统内漏气，需用活塞油脂加以密封。
(3)试样准备1、将经110℃±5℃下烘干冷却至室温的标准试样，倒入100ml的密闭瓶内用力摇动2 min，将结块成团的试样振碎，使试样松散，静置2 min后，打开瓶盖，轻轻搅拌，使在松散过程中沉到表面的细粉，分布到整个试样中去。
自动比表面积仪器的标定检测规程
轻舟水泥有限公司企业标准自动比表面积仪的标定检测规程(标准类别:内部管理类)受控状态: 受控分发号: 0 0 1持有人: 胡廷普所在部门: 化验室轻舟水泥有限公司准2008年11月28日发布2008年11月28日实施自动比表面积仪器的标定检测一、标定测试准备工作1、透气检验用随机配送的橡胶塞塞紧压力计容桶接口, 设定必要参数然后起动仪器，仪器自动停止后，仔细观察液而是否有降落，无降落为正常。
2、试料层体积的测定（水银排代法）.用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小的细长棒往下按，直到滤纸平整放在金属的空孔板上。
然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。
从圆筒中倒出水银，称量，精确至0.05g。
重复几次测定，到数值基本不变为止。
然后从圆筒中取出一片滤纸，试用约3.3g的水泥，按照5.3条要求压实水泥层（注）。
试样上面再放一片滤纸，并在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于50mg为止。
注：应制备坚实的水泥层。
如太松或水泥不能压到要求体积时，应调整水泥的试用量。
3、试料层体积的测定圆筒内试料层体积V按式（1）计算。
精确到0.005cm3。
V=（P1－P2）/ρ水银 (1)式中：V——试料层体积，cm3；P1——未装水泥时，充满圆筒的水银质量，g；P2——装水泥后，充满圆筒的水银质量，g；ρ水银——试验温度下水银的密度，g/cm3（见附录A表A1）。
试料层体积的测定，至少应进行二次。
每次应单独压实，取二次数值相差不超过0.005cm3的平均值，并记录测定过程中圆筒附近的温度。
每隔一季度至半年应重新校正试料层体积。
二、试验步骤1试样准备将110士5℃下烘干并在干燥器中冷却到室温的标准试样，倒入100ml的密闭瓶内，用力摇动2min，将结块成团的试样振碎，使试样松散。
比表面积测定操作规程

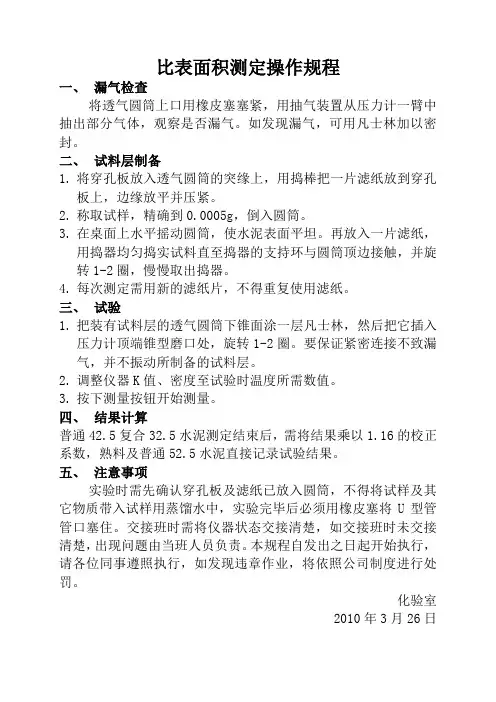

比表面积测定操作规程
一、漏气检查
将透气圆筒上口用橡皮塞塞紧，用抽气装置从压力计一臂中抽出部分气体，观察是否漏气。
如发现漏气，可用凡士林加以密封。
二、试料层制备
1.将穿孔板放入透气圆筒的突缘上，用捣棒把一片滤纸放到穿孔
板上，边缘放平并压紧。
2.称取试样，精确到0.0005g，倒入圆筒。
3.在桌面上水平摇动圆筒，使水泥表面平坦。
再放入一片滤纸，
用捣器均匀捣实试料直至捣器的支持环与圆筒顶边接触，并旋转1-2圈，慢慢取出捣器。
4.每次测定需用新的滤纸片，不得重复使用滤纸。
三、试验
1.把装有试料层的透气圆筒下锥面涂一层凡士林，然后把它插入
压力计顶端锥型磨口处，旋转1-2圈。
要保证紧密连接不致漏气，并不振动所制备的试料层。
2.调整仪器K值、密度至试验时温度所需数值。
3.按下测量按钮开始测量。
四、结果计算
普通42.5复合32.5水泥测定结束后，需将结果乘以1.16的校正系数，熟料及普通52.5水泥直接记录试验结果。
五、注意事项
实验时需先确认穿孔板及滤纸已放入圆筒，不得将试样及其它物质带入试样用蒸馏水中，实验完毕后必须用橡皮塞将U型管管口塞住。
交接班时需将仪器状态交接清楚，如交接班时未交接清楚，出现问题由当班人员负责。
本规程自发出之日起开始执行，请各位同事遵照执行，如发现违章作业，将依照公司制度进行处罚。
化验室
2010年3月26日。
比表面积仪K值标定
料筒装料后盛满水银质量m =60.04g ④充满试样层水银质量Mhg=25.34g 试料层体积(g/cm3)V=Mhg/ρ 水银 =25.34/13.55=1.87 试验用试样质量M5=ρ 标V（1-ε ） =1.87*3.14*（1-0.5）=2.94 3、K值标定 ①接通全自动比表面积测定仪电源，开机预热； ②称取2.94g标准粉，放入料筒内，加滤纸压实； ③ 输入S标、ρ 标 值，测定； ④结果：时间 4、S值复测 按标定K值步骤测定S标测，得S标测=352.8cm2/g,测定值接近标准值S标=354.8cm2/g 试验： 复核： 检测工程师： 日期： t=56.7s K=1.979
昌宁高速B6标全自动比表面积测定仪K值标定记录
试验环境： 1、材料 ①标准粉 密度（Kg/m³）ρ 标=3.14 比表面积（m²/kg）S标=354.8 孔隙率ε =0.500 ②水银 密度（g/cm³）ρ 水银=13.55 ₁ 2、试料层体积的测定 ①料筒+穿孔板+滤纸质量m （g） ₂ ②料筒盛满水银质量m （g） 第一次 第二次 平均 第一次 第二次 ₃ 平均 盛满料筒水银质量m =85.38g 称取标准粉质量3.24g ③料筒装料后盛满水银质量 第一次 第一次 平均 ₄ 60.05 60.03 60.04 （20℃） 53.26 53.26 53.பைடு நூலகம்6 85.39 85.37 85.38 温度：20℃ 湿度：46%
461材料密度kgm标314比表面积mkgs标3548孔隙率0500密度gcm水银1355202试料层体积的测定料筒穿孔板滤纸质量mg料筒盛满水银质量mg盛满料筒水银质量m8538g称取标准粉质量324g料筒装料后盛满水银质量m6004g充满试样层水银质量mhg2534g试料层体积gcm3vmhg水银试验用试样质量m1873141052943k值标定称取294g标准粉放入料筒内加滤纸压实
比表面积k值标定
比表面积k值标定比表面积（specific surface area）是指单位质量或单位体积物质的表面积。
在科学研究和工程应用中，比表面积是一个重要的物理参数，常用来描述材料的吸附性能、反应活性以及传质速率等。
为了准确地确定物质的比表面积，科学家们引入了一个标定系数k值，用于计算和比较不同样品的比表面积。
一、比表面积的意义和应用比表面积是指单位质量或单位体积物质的表面积，通常以平方米/克（m²/g）或平方米/立方米（m²/m³）为单位。
它反映了物质的表面活性和分子间相互作用的程度。
比表面积越大，表示单位质量或单位体积物质的表面积越多，因此具有更强的表面吸附能力和反应活性。
比表面积的应用非常广泛。
在材料科学领域，比表面积常用来评估材料的吸附性能。
例如，吸附剂的比表面积越大，吸附剂能够接触到更多的废水中的污染物，从而提高吸附效果。
在化学反应领域，比表面积可以用来评估反应催化剂的活性。
催化剂的比表面积越大，催化剂与反应物接触的面积越大，反应速率也会增加。
此外，比表面积还可以用来评估颗粒材料的分散性和流动性，对于粉体工程和制备纳米材料也有重要意义。
二、比表面积的测定方法为了准确地测定物质的比表面积，科学家们发展了多种方法。
常见的比表面积测定方法包括比氮吸附法（BET法）、比气体吸附法（BJH法）等。
其中，比氮吸附法是最常用和广泛应用的方法之一。
比氮吸附法是通过将氮气吸附在材料表面，并根据吸附等温线上的数据计算得到比表面积。
这种方法基于氮气在物质表面的吸附行为，通过测量氮气的吸附量和压力，可以得到物质的比表面积。
比氮吸附法广泛应用于粉体材料、多孔材料和纳米材料等领域。
三、比表面积的标定系数k值为了准确地比较不同样品的比表面积，科学家们引入了一个标定系数k值。
k值是一个与比表面积相关的常数，用于修正比表面积的实际测定值。
不同样品的比表面积测定中，由于不同实验条件和仪器误差等因素的影响，所得的比表面积值可能会有一定的偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比表面积标定方法
①.标准样的处理，将水泥细度和比表面积标淮样在110℃±5℃下烘干1h并在干燥器中冷却至室温
②.料筒体积标定（水银排代法）：将穿孔板平放人圆筒内，再放人两片滤纸。
然后用水银注满圆筒，用玻璃片挤压圆筒上口多余的水银，使水银面与圆筒上口平齐，倒出水银称量(m1)，然后取出一片滤纸，在圆筒内加入适量的试样。
再盖上一片滤纸后用捣器压实至试料层规定高度。
取出捣器用水银注满圆筒，同样用玻璃片挤压平后，将水银倒出称量( m2)。
圆筒试料层体积按式V=(m1—m2)/ρ水银计算。
试料层体积要重复测定两遍，取平均值，计算精确至0．00l cm3。
③.称取水泥细度和比表面积标准样的质量m0 （g）确定，标准样质量按式m0 =ρV(1 -ε)计算,精确称取至0．00lg。
ρ-水泥细度和比表面积标准样的密度( g/cm3）；V一透气圆筒的试料层体积( cm3)；ε——取0.5。
④.试料层制备,将穿孔板放人透气圆筒的突缘上，用捣棒把一片滤纸放到穿孔板上，边缘放平并压紧。
将准确称取的按本方法②计算的水泥细度和比表面积标准样倒人圆筒，轻敲圆筒的边，使粉煤灰层表面平坦。
再放人一片滤纸，用捣器均匀压实标准样直至捣器的支持环紧紧接触圆筒顶边，旋转捣器1～2圈，慢慢取出捣器。
⑤.透气试验：将装好标准样的圆筒外锥面涂一薄层凡士林，把它连接到U形压力计上，打开阀门，缓慢地从压力计一臂中抽出空气，
直到压力计内液面上升到超过第3条刻度线时关闭阀门。
当压力计内液面的弯月面下降到第3条刻线时开始计时，当液面的弯月面下降到第2条刻线时停止计时。
记录液面从第3条刻线到第2条刻线所需的时间ts，精确至0. 1S。
透气试验要重复称取两次标准样分别进行，当两次透气时间的差超过1.0s时，要测第3遍，取两次不超过1.0s 的平均透气时间作为该仪器的标准时间。
⑥.标准粉K值标定（初次需要标定以后直接代用）：轻按仪器操作面板上<K值>键，K键灯亮，再按【设置】键和【→】键，数码管一次闪烁，将标准粉的比较面积值、孔隙率及密度值依次通过【△】键入再按【设置】键，参数设置完毕，科技进行K值标定的操作，按【启动】键，仪器会自动进行抽气、计时、计算结束后显示屏左侧四位数码管显示本次仪器标定的常数值K。
⑦.K值一季度标定一次。
