实验十四 存储器扩展机读写实验

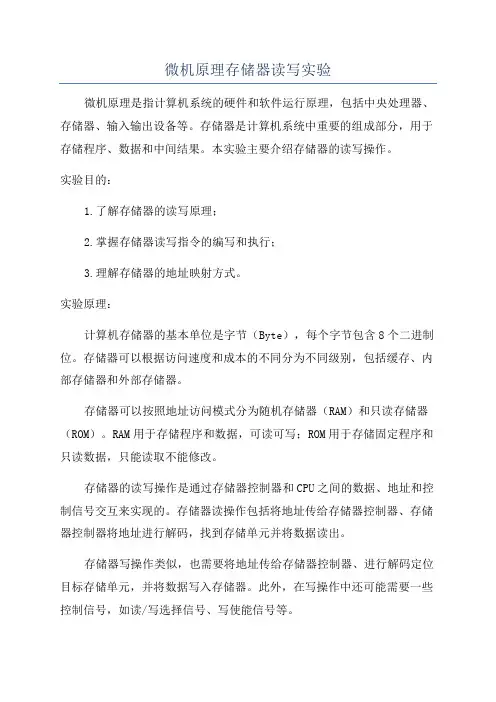

微机原理存储器读写实验
微机原理存储器读写实验微机原理是指计算机系统的硬件和软件运行原理，包括中央处理器、存储器、输入输出设备等。
存储器是计算机系统中重要的组成部分，用于存储程序、数据和中间结果。
本实验主要介绍存储器的读写操作。
实验目的：1.了解存储器的读写原理；2.掌握存储器读写指令的编写和执行；3.理解存储器的地址映射方式。
实验原理：计算机存储器的基本单位是字节（Byte），每个字节包含8个二进制位。
存储器可以根据访问速度和成本的不同分为不同级别，包括缓存、内部存储器和外部存储器。
存储器可以按照地址访问模式分为随机存储器（RAM）和只读存储器（ROM）。
RAM用于存储程序和数据，可读可写；ROM用于存储固定程序和只读数据，只能读取不能修改。
存储器的读写操作是通过存储器控制器和CPU之间的数据、地址和控制信号交互来实现的。
存储器读操作包括将地址传给存储器控制器、存储器控制器将地址进行解码，找到存储单元并将数据读出。
存储器写操作类似，也需要将地址传给存储器控制器、进行解码定位目标存储单元，并将数据写入存储器。
此外，在写操作中还可能需要一些控制信号，如读/写选择信号、写使能信号等。
实验步骤：1.将计算机主机开机，启动操作系统；2.打开计算机的命令行终端，进入存储器读写实验目录；3.编写C语言程序，实现存储器的读写操作；4.将程序编译生成可执行文件；5.运行程序，观察存储器读写操作的结果；6.分析程序的运行结果，验证存储器读写操作的正确性；7.对比不同存储器读写操作的速度和性能。
实验注意事项：1.实验过程中需遵守实验室安全规定，注意用电安全；2.在进行存储器读写操作时，注意操作的顺序和正确性，防止对存储器数据的意外修改；3.在编写程序过程中要注意代码的规范性和可读性，以便于后续的维护和改进；4.实验结束后，及时关闭计算机主机，保护好存储器的安全。
实验结果分析：通过本实验，我们可以加深对存储器读写原理的理解，了解存储器的读写操作需要地址、数据和控制信号的配合，才能完成对存储器单元的操作。
计算机组成原理扩展实验报告总结
计算机组成原理扩展实验报告总结
一、实验目的
通过本次实验，旨在加深对计算机组成原理的理解，掌握计算机各个组件的工作原理及相互之间的联系。
同时，通过实验操作，提高动手能力和解决问题的能力。
二、实验内容
本次实验主要涉及计算机的五大部件：运算器、控制器、存储器、输入设备和输出设备。
实验内容包括：
1. 运算器实验：通过模拟运算器的运算过程，了解加法、减法、乘法和除法等基本运算的实现原理。
2. 控制器实验：通过模拟控制器的指令执行过程，了解指令的取指、解码、执行和回写等阶段的工作原理。
3. 存储器实验：通过观察存储器的读写过程，了解存储器的组织结构和访问机制。
4. 输入设备实验：通过实际操作不同类型的输入设备，了解键盘、鼠标、触摸屏等设备的工作原理。
5. 输出设备实验：通过观察打印机的打印过程，了解打印机的构造和工作原理。
三、实验过程
在实验过程中，我们按照实验指导书的步骤进行操作，并记录了实验数据和观察结果。
在遇到问题时，我们通过查阅资料和相互讨论，共同解决问题。
四、实验总结
通过本次实验，我们深入了解了计算机的组成和工作原理，掌握了五大部件的基本概念和工作方式。
同时，实验过程中我们遇到了一些问题，通过解决问题，提高了我们的动手能力和解决问题的能力。
此外，通过本次实验，我们认识到计算机组成原理在实际应用中的重要性，为我们后续的学习和工作中提供了坚实的基础。
单片机实验-扩展存储器读写实验
实验一：扩展存储器读写实验一.实验要求编制简单程序，对实验板上提供的外部存贮器（62256）进行读写操作。
二.实验目的1．学习片外存储器扩展方法。
2．学习数据存储器不同的读写方法。
三.实验电路及连线将P1.0接至L1。
CS256连GND孔。
四.实验说明1．单片机系统中，对片外存贮器的读写操作是最基本的操作。
用户藉此来熟悉MCS51单片机编程的基本规则、基本指令的使用和使用本仿真实验系统调试程序的方法。
用户编程可以参考示例程序和流程框图。
本示例程序中对片外存贮器中一固定地址单元进行读写操作，并比较读写结果是否一致。
不一致则说明读写操作不可靠或该存储器单元不可靠，程序转入出错处理代码段（本示例程序通过熄灭一个发光二极管来表示出错）。
读写数据的选用，本例采用的是55（0101，0101）与AA（1010，1010）。
一般采用这两个数据的读写操作就可查出数据总线的短路、断路等，在实际调试用户电路时非常有效。
用户调试该程序时，可以灵活使用单步、断点和变量观察等方法，来观察程序执行的流程和各中间变量的值。
2．在I状态下执行MEM1程序，对实验机数据进行读写，若L1灯亮说明RAM读写正常。
3．也可进入LCA51的调试工具菜单中的对话窗口，用监控命令方式读写RAM，在I状态执行SX0000↓ 55，SPACE，屏幕上应显示55，再键入AA，SPACE，屏幕上也应显示AA，以上过程执行效果与编程执行效果完全相同。
注：SX是实验机对外部数据空间读写命令。
4．本例中，62256片选接地时，存储器空间为0000~7FFFH。
五.实验程序框图实验示例程序流程框图如下：六.实验源程序：ORG 0000HLJMP STARTORG 0040HSTART:MOV SP,#60HMOV DPTR,#0000H ;置外部RAM读写地址MOV A,#55H ;测试的数据一MOV B,AMOVX @DPTR,A ;写外部RAMMOVX A,@DPTR ;读外部RAMXRL A,B ;比较读回的数据JNZ ERRORMOV A,#0AAH ;测试的数据二MOV B,AMOVX @DPTR,AMOVX A,@DPTRXRL A,BJZ PASS ;测试通过ERROR: SETB P1.0 ;测试失败,点亮LEDSJMP $PASS: CPL P1.0 ;LED状态(亮/灭)转换MOV R1,#00H ;延时DELAY: MOV R2,#00HDJNZ R2,$DJNZ R1,DELAYLJMP START ;循环测试END实验二P1口输入、输出实验一.实验要求1.P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
微机原理实验---存储器的扩展实验
深圳大学实验报告课程名称：_____________ 微机计算机设计__________________实验项目名称：静态存储器扩展实验______________学院：_________________ 信息工程学院____________________专业：_________________ 电子信息工程____________________指导教师：____________________________________________报告人：________ 学号：2009100000班级：＜1＞班实验时间：_______ 2011.05. 05实验报告提交时间：2011. 05. 31教务处制一、实验目的1. 了解存储器扩展的方法和存储器的读/ 写。
2. 掌握CPU寸16位存储器的访问方法。
二、实验要求编写实验程序，将OOOOH H OOOFH共16个数写入SRAM的从0000H起始的一段空间中，然后通过系统命令查看该存储空间，检测写入数据是否正确。
三、实验设备PC 机一台，TD-PITE 实验装置或TD-PITC 实验装置一套。
四、实验原理1、存储器是用来存储信息的部件，是计算机的重要组成部分，静态RAM是由MOS 管组成的触发器电路，每个触发器可以存放1 位信息。
只要不掉电，所储存的信息就不会丢失。
此，静态RAM工作稳定，不要外加刷新电路，使用方便。
2、本实验使用两片的62256芯片，共64K字节。
本系统采用准32位CPU具有16 位外部数据总线，即D0 D1、…、D15,地址总线为BHE^(#表示该信号低电平有效)、BLE#、A1、A2、…、A20。
存储器分为奇体和偶体，分别由字节允许线BH四和BLE#选通。
存储器中，从偶地址开始存放的字称为规则字，从奇地址开始存放的字称为非规则字。
处理器访问规则字只需要一个时钟周期，BH即和BLE #同时有效，从而同时选通存储器奇体和偶体。
存储器扩展实验.
实验一存储器扩展实验一、实验目的1、学习掌握存储器扩展方法和存储器读/写。
2、掌握存储器地址译码方法。
3、了解6264RAM特性。
二、实验设备1、TDN86/51或TDN86/88教学实验系统一套2、排线、导线若干三、实验内容及步骤（共2个实验）1、扩展存储器的地址编码2、存储器扩展实验（1）、按实验（1）线路图所示编写程序，通过8255产生适当的时序对6264RAM进行读/写。
实验程序如下：STACK SEGMENT STACK DW 64 DUP(?) STACK ENDSCODE SEGMENTASSUME CS:CODESTART: MOV BX,3000H MOV DX,0E010HMOV CX,0010HMOV AL,80HOUT 63H,ALA1: MOV AL,DHOUT 62H,ALMOV AL,DLOUT 61H,ALMOV AL,[BX]OUT 60H,ALMOV AL,0CHOUT 63H,ALMOV AL,0DHOUT 63H,ALINC BXINC DXLOOP A1MOV AL,90HOUT 63H,ALMOV BX,3000HMOV CX,0010HMOV DX,0E010HMOV SI,4000HA2: MOV AL,DHOUT 62H,ALMOV AL,DLOUT 61H,ALMOV AL,0EHOUT 63H,ALIN AL,60HMOV [SI],ALCMP AL,[BX]JNZ A4MOV AL,0FHOUT 63H,ALINC SIINC BXINC DXLOOP A2MOV AX,014FHINT 10HMOV AX,014BHINT 10HA3: JMP A3A4: MOV AX,0145HINT 10HA5: JMP A5CODE ENDSEND START实验步骤：①分析线路图，画出参考程序流程图；②按图（1）连接实验线路；③输入程序并检查无误，经汇编、连接后装入系统；④在3000～300FH单元中填入16个数；⑤运行程序，在“OK”（正确）或“E”（错误）提示出现后，用CTRL＋C来终止程序运行；⑥用D命令检查4000～400FH单元中的内容和3000～300FH中的数据是否一致。

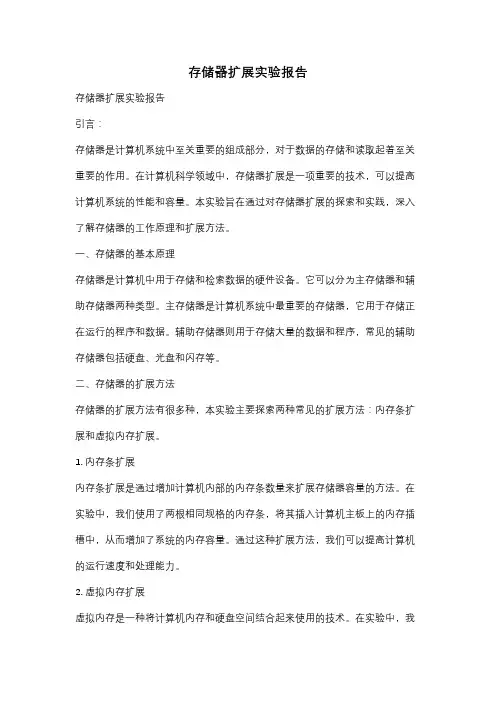

存储器扩展实验报告
存储器扩展实验报告存储器扩展实验报告引言：存储器是计算机系统中至关重要的组成部分，对于数据的存储和读取起着至关重要的作用。
在计算机科学领域中，存储器扩展是一项重要的技术，可以提高计算机系统的性能和容量。
本实验旨在通过对存储器扩展的探索和实践，深入了解存储器的工作原理和扩展方法。
一、存储器的基本原理存储器是计算机中用于存储和检索数据的硬件设备。
它可以分为主存储器和辅助存储器两种类型。
主存储器是计算机系统中最重要的存储器，它用于存储正在运行的程序和数据。
辅助存储器则用于存储大量的数据和程序，常见的辅助存储器包括硬盘、光盘和闪存等。
二、存储器的扩展方法存储器的扩展方法有很多种，本实验主要探索两种常见的扩展方法：内存条扩展和虚拟内存扩展。
1. 内存条扩展内存条扩展是通过增加计算机内部的内存条数量来扩展存储器容量的方法。
在实验中，我们使用了两根相同规格的内存条，将其插入计算机主板上的内存插槽中，从而增加了系统的内存容量。
通过这种扩展方法，我们可以提高计算机的运行速度和处理能力。
2. 虚拟内存扩展虚拟内存是一种将计算机内存和硬盘空间结合起来使用的技术。
在实验中，我们通过调整计算机系统的虚拟内存设置，将部分数据和程序存储在硬盘上，从而扩展了存储器的容量。
虚拟内存的扩展方法可以有效地提高计算机的性能和运行效率。
三、实验过程与结果在实验中，我们首先进行了内存条扩展的实践。
通过将两根内存条插入计算机主板上的内存插槽中，我们成功地扩展了计算机的内存容量。
在进行实际操作时，我们注意到计算机的运行速度明显提高，程序的加载和执行时间也大大缩短。
接着，我们进行了虚拟内存扩展的实验。
通过调整计算机系统的虚拟内存设置，我们将部分数据和程序存储在硬盘上。
在实际操作中，我们发现虚拟内存的扩展使得计算机可以同时运行更多的程序，且不会出现内存不足的情况。
这大大提高了计算机的运行效率和多任务处理能力。
四、实验总结与心得通过本次实验，我们深入了解了存储器的工作原理和扩展方法。
实验十四 SMbus串行EEPROM数据读写实验 (1)
实验十四SMbus串行EEPROM数据读写实验一、实验目的∙了解SMbus（I2C）总线的标准及使用。
∙熟悉24C01的芯片的功能。
∙掌握用I2C总线方式读写串行EEPROM 24C01的方法。
二、实验说明1．串行EEPROM（24C01）接口方法在新一代单片机中，无论总线型还是非总线型单片机，为了简化系统结构，提高系统的可靠性，都推出了芯片间的串行数据传输技术，设置了芯片间的串行传输接口或串行总线。
串行总线扩展接线灵活，极易形成用户的模块化结构，同时将大大简化其系统结构。
串行器件不仅占用很少的资源和I/O线，而且体积大大缩小，同时还具有工作电压宽，抗干扰能力强，功耗低，资料不宜丢失和支持在线编程等特点。
目前，各式各样的串行接口器件层出不穷，如：串行EEPROM，串行ADC/DAC，串行时钟芯片，串行数字电位器，串行微处理器监控芯片，串行温度传感器等等。
串行EEPROM是在各种串行器件应用中使用较频繁的器件，和并行EEPROM相比，串行EEPROM的资料传送的速度较低，但是其体积较小，容量小，所含的引脚也较少。
所以，它特别适合于需要存放非易失性资料，要求速度不高，引脚少的单片机的应用。
2．串行EEPROM及其工作原理串行EEPROM中，较为典型的有ATMEL公司的AT24CXX系列以及该公司生产的AT93CXX 系列，较为著名的半导体厂家，包括Microchip，国家半导体厂家等，都有AT93CXX系列EEPROM 产品。
AT24CXX系列的串行电可改写及可编程只读存储器EEPROM有10种型号，其中典型的型号有AT24C01A/02/04/08/16等5种，它们的存储容量分别是1024/2048/4096/8192/16384位，也就是128/256/512/1 024/2048字节。
这个系列一般用于低电压，低功耗的工业和商业用途，并且可以组成优化的系统。
信息存取采用2线串行接口。
这里例举24C01的结构特点。
【单片机实验指导】扩展存储器读写实验
扩展存储器读写实验
一.实验要求
1.使用62256，作为数据空间0~7FFFH，对其进行读写（使用监控命令和程序）。
二.实验目的
. 1.学习片外存储器扩展方法。
. 2.学习数据存储器，不同的读写方法。
三.实验电路及连线
四.实验说明
1.在用监控命令方式读写RAM时，可进入实验机调试工具Talk with AEDK，在I状态下执行SX4100，55，再执行SX4100，屏幕上应显示55；执行SX4100，AA，再执行SX4100，屏幕上应显示AA。
以上过程执行效果与通过编程执行效果完全相同。
注：SX是实验机对外部数据空间读写命令。
2.读写数据的选用，本例采用的是55（0101，0101）与AA（1010，1010）。
一般采用这两个数据的读写操作就可查出数据总线的短路、断路等，在实际调试用户电路时非常有效。
3.在I状态下,执行MEM1程序，对实验机数据进行读写，若L1灯闪动说明RAM读写正常。
五.实验框图
程序框图：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验十四存储器扩展机读写实验
一、实验目的
（1）通过阅读并测试示例程序，完成程序设计题，熟悉静态RAM的扩展方法。
（2）了解8086/8088与存储器的连接，掌握扩展存储器的读写方法。
二、实验内容
1.实验原理（62256RAM介绍）
62256是32*8的静态存储器，管脚如图所示。
其中：A0~A14为地址线，DB0~DB7为数据线，/cs为存储器的片选，/OE为存储器数据输出选通信号，/WE为数据写入存储器信号。
62256工作方式如下图。
/CS /WE /OE 方式DB-~DB7
H X X 未选中高阻
L H H 读写禁止高阻
L L H 写IN
L H L 读OUT
2.实验内容
设计扩展存储电器的硬件连接图并编制程序，讲字符A~Z循环存入62256扩展RAM 中，让后再检查扩展存储器中的内容。
三、程序设计
编写升序，将4KB扩展存储器交替写入55H和0AAH。
程序如下：
RAMADDR EQU 0000H
RAMOFF EQU 9000H
COUNT EQU 800H
CODE SEGMENT
ASSUME CS:CODE
START: PROC NEAR
MOV AX,RAMADDR
MOV DS,AX
MOV BX,RAMOFF
MOV CX,COUNT
MOV DL,55h
MOV AX ,0AAH
REP: MOV [BX],DL
INC BX
MOV [BX],AX
INC BX
LOOP REP
JMP $
CODE ENDS
END START
四、实验结果
通过在软件上调试，运行时能够看到内存地址的改变，证明此扩展的程序成功实现了。
五、实验心得
了解了内存如何扩展的过程，对于理论知识的了解有了进一步的加深，同时对于内存控制有了加深了解。
而通过实际操作，扩展存储器的读写方法已经了解了。
