静态存储器扩展实验报告
存储器扩展仿真实验报告

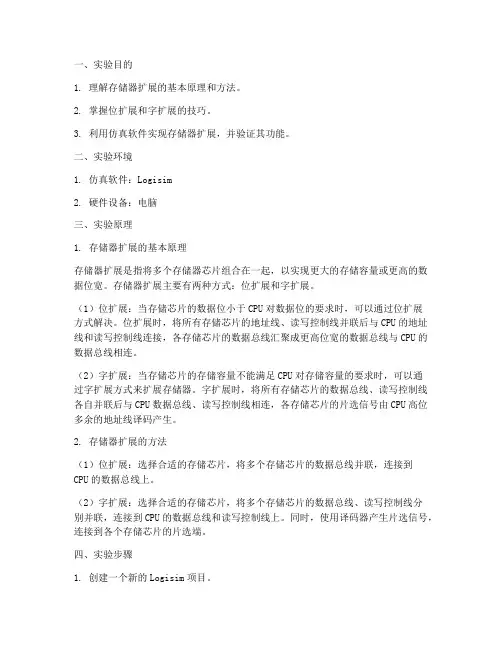

一、实验目的1. 理解存储器扩展的基本原理和方法。
2. 掌握位扩展和字扩展的技巧。
3. 利用仿真软件实现存储器扩展，并验证其功能。
二、实验环境1. 仿真软件：Logisim2. 硬件设备：电脑三、实验原理1. 存储器扩展的基本原理存储器扩展是指将多个存储器芯片组合在一起，以实现更大的存储容量或更高的数据位宽。
存储器扩展主要有两种方式：位扩展和字扩展。
（1）位扩展：当存储芯片的数据位小于CPU对数据位的要求时，可以通过位扩展方式解决。
位扩展时，将所有存储芯片的地址线、读写控制线并联后与CPU的地址线和读写控制线连接，各存储芯片的数据总线汇聚成更高位宽的数据总线与CPU的数据总线相连。
（2）字扩展：当存储芯片的存储容量不能满足CPU对存储容量的要求时，可以通过字扩展方式来扩展存储器。
字扩展时，将所有存储芯片的数据总线、读写控制线各自并联后与CPU数据总线、读写控制线相连，各存储芯片的片选信号由CPU高位多余的地址线译码产生。
2. 存储器扩展的方法（1）位扩展：选择合适的存储芯片，将多个存储芯片的数据总线并联，连接到CPU的数据总线上。
（2）字扩展：选择合适的存储芯片，将多个存储芯片的数据总线、读写控制线分别并联，连接到CPU的数据总线和读写控制线上。
同时，使用译码器产生片选信号，连接到各个存储芯片的片选端。
四、实验步骤1. 创建一个新的Logisim项目。
2. 在项目中添加以下模块：（1）存储芯片模块：选择合适的存储芯片，如RAM或ROM。
（2）译码器模块：根据存储芯片的数量和地址线的位数，选择合适的译码器。
（3）数据总线模块：根据位扩展或字扩展的要求，设置数据总线的位数。
（4）地址线模块：根据存储芯片的数量和地址线的位数，设置地址线的位数。
3. 连接各个模块：（1）将存储芯片的数据总线连接到数据总线模块。
（2）将存储芯片的地址线连接到地址线模块。
（3）将译码器的输出连接到各个存储芯片的片选端。
（4）将存储芯片的读写控制线连接到CPU的读写控制线上。
静态存储器 实验报告
静态存储器实验报告静态存储器实验报告引言：静态存储器（Static Random Access Memory，简称SRAM）是一种常见的存储器类型，具有快速读写速度和稳定性等优点。
在本次实验中，我们将对SRAM 进行测试和分析，以评估其性能和可靠性。
实验目的：1. 了解静态存储器的基本原理和工作方式；2. 测试SRAM的读写速度和稳定性；3. 分析SRAM的性能特点和应用范围。
实验步骤：1. 准备工作：搭建SRAM测试平台，包括电源、控制电路和数据输入输出接口等；2. 读写速度测试：通过控制电路发送读写指令，并记录SRAM的读写时间；3. 稳定性测试：连续进行大量的读写操作，并观察SRAM的稳定性表现；4. 性能分析：根据测试结果，分析SRAM的读写速度、稳定性和功耗等性能指标。
实验结果：1. 读写速度：经过多次测试，我们得出了SRAM的平均读写速度为XX ns。
这一速度相对较快，适用于对存储器响应速度要求较高的应用场景。
2. 稳定性：在连续读写测试中，SRAM表现出了较好的稳定性，未出现数据丢失或错误的情况。
这证明了SRAM在数据存储和传输过程中的可靠性。
3. 功耗：SRAM在读写操作时会消耗一定的功耗，但相对于动态存储器（DRAM）而言，SRAM的功耗较低。
这使得SRAM在低功耗要求的电子设备中具有一定的优势。
讨论与分析：1. SRAM的优点：相对于动态存储器，SRAM具有读写速度快、稳定性高和功耗低等优点。
这使得SRAM在高性能计算机、嵌入式系统和高速缓存等领域得到广泛应用。
2. SRAM的缺点：与之相对应的是，SRAM的成本较高。
由于SRAM采用了更复杂的电路结构，导致其制造成本较高。
这使得SRAM在大容量存储器领域的应用受到一定的限制。
3. SRAM的应用范围：由于SRAM的快速读写速度和稳定性，它在高性能计算领域得到了广泛应用。
同时，由于SRAM的低功耗特性，它也适用于移动设备、物联网和嵌入式系统等低功耗要求的场景。
静态存储器实验报告
静态存储器实验报告静态存储器实验报告引言静态存储器是计算机中重要的一部分，它用于存储和读取数据。
本实验旨在通过实际操作，深入了解静态存储器的原理和工作方式。
通过观察和分析实验结果，我们可以更好地理解计算机内存的工作原理，并且为日后的学习和研究打下基础。
实验目的本实验的主要目的是探究静态存储器的工作原理，并通过实际操作来验证理论知识。
具体的实验目标如下：1. 了解静态存储器的组成和结构；2. 掌握静态存储器的读写操作；3. 分析实验结果，深入理解静态存储器的工作原理。
实验器材与方法实验器材：1. 静态存储器芯片；2. 逻辑分析仪；3. 示波器；4. 电源供应器；5. 连接线等。
实验方法：1. 连接静态存储器芯片到逻辑分析仪和示波器上，确保信号传输的正确性；2. 使用逻辑分析仪和示波器监测存储器读写操作的时序信号；3. 进行一系列的读写操作，并记录实验数据；4. 分析实验结果，总结静态存储器的工作原理。
实验过程与结果在实验过程中，我们首先将静态存储器芯片正确连接到逻辑分析仪和示波器上，以确保信号传输的正确性。
然后，我们进行了一系列的读写操作，并使用逻辑分析仪和示波器监测了存储器读写操作的时序信号。
通过分析实验结果，我们观察到了以下几点：1. 静态存储器的读写操作是基于地址信号和数据信号的传输。
读操作时，通过给定地址信号，存储器将对应地址的数据输出；写操作时，通过给定地址信号和数据信号，存储器将对应地址的数据写入。
2. 存储器的读写操作需要一定的时间，这是由存储器芯片内部的电路结构和时序要求决定的。
我们通过示波器观察到了读写操作的时序信号，包括地址信号和数据信号的传输时间。
3. 存储器的读写操作是可靠的，我们进行了多次读写操作，并观察到了一致的实验结果。
讨论与分析通过本次实验，我们深入了解了静态存储器的工作原理和操作方法。
静态存储器是计算机内存的重要组成部分，它的性能和可靠性对计算机的整体性能有着重要影响。
实验四 存储器扩展实验
实验四存储器扩展实验一、实验目的1．掌握存储器扩展的基本方法及存储器接口地址的设置。
2．了解80X86微型机计算机的存储空间分配。
3．熟悉静态存储器6264的使用方法。
4．掌握存储器的读写原理。
二、实验任务1．在80X86微型计算机上扩展8K字节的RAM。
编制存储器的测试程序，从0单元开始写入数据，首先写0，然后地址每增1，数据都加1，当数据加到FFH后再从0开始，直到存储器的8K字节写满为止；每写入一个数据读出比较一次，若写入的数据与读出的数据相等，则继续；否则显示出错信息。
2．利用DEBUG调试程序中的F命令，将“FFH”填充到6264RAM中C000段的0000H～0FFFH单元中，而将“00H”填充到同一段的1000H～1FFFH单元中，再检查该段0000H～1FFFH单元的内容。
三、实验设备器材1．80X86系列微型计算机一台。
2．微机硬件实验平台。
3．存储器芯片6264及基本门电路若干。
四、实验准备1．预习存储器6264芯片的使用方法。
2．预习存储器扩展的方法，了解80X86系列微型计算机的内存空间分配。
3．设计存储器扩展的接口电路，画出连线图。
4．根据实验任务要求，编写源程序。
五、实验原理提示1．对于存储器的扩展设计，首先要确定存储器的结构和存储器芯片。
本实验扩展8KB RAM，可以采用单存储体结构；选用6264芯片。
6264芯片的管脚图如图1所示。
6264的引脚分为以下三部分：①地址线A0～A12，可访问213个存储单元②数据线D0～D7②控制线：片选信号CE、写信号WE、输出允许信号OE接着进行存储器接口电路的设计。
这也是扩展存储器设计的关键。
在80286以上微型计算机中，用户可用的内存空间为0C0000H～0DFFFFH（可查附录2内存分配表）128KB。
扩展的8KB内存可以从C0000H开始。
设地址范围为C0000H～C1FFFH，可写出地址位图如下。
A19 A18 A17 A16 A15 A14 A13 A12 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 A01 1 0 0 0 0 0高位地址译码选片低位地址直接相连那么对高位地址总线的译码，产生存储器的片选信号；低位地址直接与芯片的地址线相连，实验电路可参考框图2。
微机原理实验---存储器的扩展实验
深圳大学实验报告课程名称：_____________ 微机计算机设计__________________实验项目名称：静态存储器扩展实验______________学院：_________________ 信息工程学院____________________专业：_________________ 电子信息工程____________________指导教师：____________________________________________报告人：________ 学号：2009100000班级：＜1＞班实验时间：_______ 2011.05. 05实验报告提交时间：2011. 05. 31教务处制一、实验目的1. 了解存储器扩展的方法和存储器的读/ 写。
2. 掌握CPU寸16位存储器的访问方法。
二、实验要求编写实验程序，将OOOOH H OOOFH共16个数写入SRAM的从0000H起始的一段空间中，然后通过系统命令查看该存储空间，检测写入数据是否正确。
三、实验设备PC 机一台，TD-PITE 实验装置或TD-PITC 实验装置一套。
四、实验原理1、存储器是用来存储信息的部件，是计算机的重要组成部分，静态RAM是由MOS 管组成的触发器电路，每个触发器可以存放1 位信息。
只要不掉电，所储存的信息就不会丢失。
此，静态RAM工作稳定，不要外加刷新电路，使用方便。
2、本实验使用两片的62256芯片，共64K字节。
本系统采用准32位CPU具有16 位外部数据总线，即D0 D1、…、D15,地址总线为BHE^(#表示该信号低电平有效)、BLE#、A1、A2、…、A20。
存储器分为奇体和偶体，分别由字节允许线BH四和BLE#选通。
存储器中，从偶地址开始存放的字称为规则字，从奇地址开始存放的字称为非规则字。
处理器访问规则字只需要一个时钟周期，BH即和BLE #同时有效，从而同时选通存储器奇体和偶体。
静态存储器扩展实验
深圳大学实验报告课程名称：微机原理与接口技术实验项目名称：静态存储器扩展实验学院：专业：指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制实验目的与要求1. 了解存储器扩展的方法和存储器的读/写。
2. 掌握CPU 对16位存储器的访问方法。
实验环境：PC 机一台，TD-PITE 实验装置或TD-PITC 实验装置一套，示波器一台。
实验内容编写实验程序，将0000H ～000FH 共16个数写入SRAM 的从0000H 起始的一段空间中，然后通过系统命令查看该存储空间，检测写入数据是否正确。
实验原理存储器是用来存储信息的部件，是计算机的重要组成部分，静态RAM 是由MOS 管组成的触发器电路，每个触发器可以存放1位信息。
只要不掉电，所储存的信息就不会丢失。
因此，静态RAM 工作稳定，不要外加刷新电路，使用方便。
但一般SRAM 的每一个触发器是由6个晶体管组成，SRAM 芯片的集成度不会太高，目前较常用的有6116（2K ×8位），6264（8K ×8位）和62256（32K ×8位）。
本实验平台上选用的是62256，两片组成32K ×16位的形式，共64K 字节。
62256的外部引脚图如图4.1所1234567891020191817161514131211DAC 0832CSWR1AGND D3D2D1D0VREF RFB DGNDVCC ILE WR2XREF D4D5D6D7IOUT2IOUT1示。
本系统采用准32位CPU ，具有16位外部数据总线，即D0、D1、…、D15，地址总线为BHE ＃（＃表示该信号低电平有效）、BLE ＃、A1、A2、…、A20。
存储器分为奇体和偶体，分别由字节允许线BHE ＃和BLE ＃选通。
存储器中，从偶地址开始存放的字称为规则字，从奇地址开始存放的字称为非规则字。
处理器访问规则字只需要一个时钟周期，BHE ＃和BLE ＃同时有效，从而同时选通存储器奇体和偶体。
静态随机存储器实验实验报告
静态随机存储器实验实验报告摘要：本实验通过对静态随机存储器(SRAM)的实验研究，详细介绍了SRAM的工作原理、性能指标、应用领域以及实验过程和结果。
实验使用了仿真软件，搭建了SRAM电路，通过对不同读写操作的观察和分析，验证了SRAM的可靠性和高速性。
一、引言静态随机存储器(SRAM)是一种常用的存储器类型，被广泛应用于计算机系统和其他电子设备中。
它具有存储速度快、数据可随机访问、易于控制等优点，适用于高速缓存、寄存器堆以及其他要求高速读写和保持稳定状态的场景。
本实验旨在通过设计和搭建SRAM电路，深入理解SRAM的工作原理和性能指标，并通过实验验证SRAM的可靠性和高速性。
二、实验设备和原理1. 实验设备本实验使用了以下实验设备和工具：- 电脑- 仿真软件- SRAM电路模块2. SRAM原理SRAM是由静态触发器构成的存储器，它的存储单元是由一对交叉耦合的反相放大器构成。
每个存储单元由6个晶体管组成，分别是两个传输门、两个控制门和两个负反馈门。
传输门被用于读写操作，控制门用于对传输门的控制，负反馈门用于保持数据的稳定状态。
SRAM的读操作是通过将存储单元的控制门输入高电平，将读取数据恢复到输出端。
写操作是通过将数据线连接到存储单元的传输门，将写入数据传输到存储单元。
三、实验过程和结果1. 设计电路根据SRAM的原理和电路结构，我们设计了一个8位的SRAM 电路。
电路中包括8个存储单元和相应的读写控制线。
2. 搭建电路通过仿真软件，我们将SRAM电路搭建起来，连接好各个线路和电源。
确保电路连接正确无误。
3. 进行实验使用仿真软件中提供的读写操作指令，分别进行读操作和写操作。
观察每个存储单元的输出情况，并记录数据稳定的时间。
4. 分析实验结果根据实验结果，我们可以得出以下结论：- SRAM的读操作速度较快，可以满足高速读取的需求。
- SRAM的写操作也较快，但需要保证写入数据的稳定性和正确性。
静态随机存储器实验实验报告
静态随机存储器实验实验报告一、实验目的本次静态随机存储器实验的目的在于深入了解静态随机存储器（SRAM）的工作原理、存储结构和读写操作，通过实际操作和数据观测，掌握 SRAM 的性能特点和应用方法，并培养对数字电路和存储技术的实践能力和问题解决能力。
二、实验原理静态随机存储器（SRAM）是一种随机存取存储器，它使用触发器来存储数据。
每个存储单元由六个晶体管组成，能够保持数据的状态，只要电源不断电，数据就不会丢失。
SRAM 的读写操作是通过地址线选择存储单元，然后通过数据线进行数据的读取或写入。
读操作时，被选中单元的数据通过数据线输出；写操作时，数据通过数据线输入到被选中的单元。
三、实验设备与材料1、数字电路实验箱2、静态随机存储器芯片（如 6116 等）3、示波器4、逻辑分析仪5、导线若干四、实验步骤1、连接实验电路将静态随机存储器芯片插入实验箱的相应插槽。
按照实验原理图，使用导线连接芯片的地址线、数据线、控制线与实验箱上的控制信号源和数据输入输出端口。
2、设置控制信号通过实验箱上的开关或旋钮，设置地址线的输入值，以选择要操作的存储单元。
设置读写控制信号，确定是进行读操作还是写操作。
3、进行写操作当读写控制信号为写时，通过数据输入端口输入要写入的数据。
观察实验箱上的相关指示灯或示波器，确认数据成功写入存储单元。
4、进行读操作将读写控制信号切换为读。
从数据输出端口读取存储单元中的数据，并与之前写入的数据进行对比，验证读取结果的正确性。
5、改变地址，重复读写操作更改地址线的值，选择不同的存储单元进行读写操作。
记录每次读写操作的数据，分析存储单元的地址与数据之间的对应关系。
6、使用逻辑分析仪观测信号将逻辑分析仪连接到实验电路的相关信号线上，如地址线、数据线和控制信号线。
运行逻辑分析仪，捕获读写操作过程中的信号波形，分析信号的时序和逻辑关系。
五、实验数据与结果1、记录了不同地址下写入和读取的数据，如下表所示：｜地址｜写入数据｜读取数据｜｜｜｜｜｜ 0000 ｜ 0101 ｜ 0101 ｜｜ 0001 ｜ 1010 ｜ 1010 ｜｜ 0010 ｜ 1100 ｜ 1100 ｜｜ 0011 ｜ 0011 ｜ 0011 ｜｜｜｜｜2、通过逻辑分析仪观测到的读写控制信号、地址信号和数据信号的波形图，清晰地展示了读写操作的时序关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳大学实验报告
课程名称：微机原理与接口技术
实验项目名称：静态存储器扩展实验
学院：信息工程学院
专业：电子信息工程
指导教师：周建华
报告人：洪燕学号：2012130334 班级：电子3班
实验时间：2014/5/21
实验报告提交时间：2014/5/26
.
.
教务部制
.
.
.
. .
. .
. 五．实验容：
编写实验程序，将0000H ～000FH 共16个数写入SRAM 的从0000H 起始的一段空间中，然后通过系统命令查看该存储空间，检测写入数据是否正确。
六．实验过程与结果：
七．数据分析：
（1）由实验代码可得：此实验完成的将连续的16个数据存入地址由80000H 到800A0这段存中； （2）由结果可得，最终CX 由最初的0010H 变为0000H ，SI 由最初的0000H 变成00A0H,成功实现了16个数的存入；
（3）此实验中SRAM 有15根地址线，16根数据线，将SRAM 的15根地址线与系统总线的低15位相连，系统其他的地址线用作静态存储器的片选信号
（4）存储器的扩展的关键在于存储器的地址线和系统地址总线的连接，还有片选信号由系统剩余的地址线经过译码器产生，对于数据线一般存储器和系统都能一一对应上；
.
.
注：1、报告的项目或容设置，可根据实际情况加以调整和补充。
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日。
.
.。
