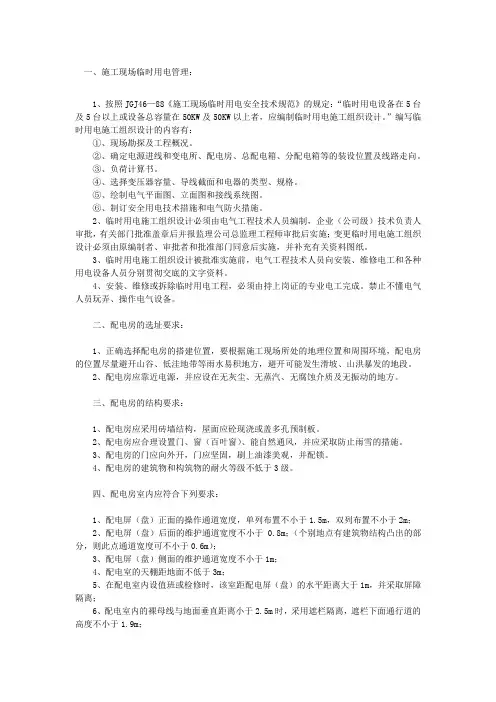

一、施工现场临时用电管理：
1、按照JGJ46—88《施工现场临时用电安全技术规范》的规定：“临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。
”编写临时用电施工组织设计的内容有：
①、现场勘探及工程概况。
②、确定电源进线和变电所、配电房、总配电箱、分配电箱等的装设位置及线路走向。
③、负荷计算书。
④、选择变压器容量、导线截面和电器的类型、规格。
⑤、绘制电气平面图、立面图和接线系统图。
⑥、制订安全用电技术措施和电气防火措施。
2、临时用电施工组织设计必须由电气工程技术人员编制，企业（公司级）技术负责人审批，有关部门批准盖章后并报监理公司总监理工程师审批后实施；变更临时用电施工组织设计必须由原编制者、审批者和批准部门同意后实施，并补充有关资料图纸。
3、临时用电施工组织设计被批准实施前，电气工程技术人员向安装、维修电工和各种用电设备人员分别贯彻交底的文字资料。
4、安装、维修或拆除临时用电工程，必须由持上岗证的专业电工完成。
禁止不懂电气人员玩弄、操作电气设备。
二、配电房的选址要求：
1、正确选择配电房的搭建位置，要根据施工现场所处的地理位置和周围环境，配电房的位置尽量避开山谷、低洼地带等雨水易积地方，避开可能发生滑坡、山洪暴发的地段。
2、配电房应靠近电源，并应设在无灰尘、无蒸汽、无腐蚀介质及无振动的地方。
三、配电房的结构要求：
1、配电房应采用砖墙结构，屋面应砼现浇或盖多孔预制板。
2、配电房应合理设置门、窗（百叶窗）、能自然通风，并应采取防止雨雪的措施。
3、配电房的门应向外开，门应坚固，刷上油漆美观，并配锁。
4、配电房的建筑物和构筑物的耐火等级不低于3级。
四、配电房室内应符合下列要求：
1、配电屏（盘）正面的操作通道宽度，单列布置不小于，双列布置不小于2m；
2、配电屏（盘）后面的维护通道宽度不小于；（个别地点有建筑物结构凸出的部分，则此点通道宽度可不小于）；
3、配电屏（盘）侧面的维护通道宽度不小于1m；
4、配电室的天棚距地面不低于3m；
5、在配电室内设值班或检修时，该室距配电屏（盘）的水平距离大于1m，并采取屏障隔离；
6、配电室内的裸母线与地面垂直距离小于时，采用遮栏隔离，遮栏下面通行道的高度不小于；
7、配电室的围栏上端与垂直上方带电部分的净距，不小于；
8、配电装置的上端距天棚不小于；
9、母线均涂刷有色油漆（以屏（盘）的正面方向为准），其涂色应符合下列表内规定。
相别
颜色
垂直排列
水平排列
引下排列
五、总配电柜的安全管理：
1、配电柜应配置的电气设备要求：
①、应装设电压表、总电流表、总电度表及其他仪表。
②、应装设总隔离开关分路隔离开关、总熔断器和分路熔断路（或总自动开关和分路自动开关），以及漏电保护器，若漏电保护器同时具备过负荷和短路保护功能，则可不装分路熔断器或分路自动开关。
总开关额定值及动作整定值应与分路开关的额定值及动作整定值相适应。
2、配电柜装设的电气技术要求：
①、配电柜应采用铁板或优质绝缘材料制作，铁板的厚度应大于㎜。
供应商应提供产品合格证书。
②、配电柜内的电器应安装在金属或非木质的绝缘电器安装板上。
金属板与配电柜柜体应电气连接。
③施工现场禁止用木质材料制作配电柜安装电器。
3、配电柜的制作要求：
①、总配电柜必须防雨、防尘，箱体应严密、端正，箱门开、关松紧适当，便于开关。
②、必须有完好的门锁。
③、端子板一般放在柜内配电板下部或箱内底侧边，并应分别标明“N”、“PE”。
4、配电柜设置位置要求：
①、动力配电箱和照明配电箱宜分别设置，若设置在同一配电箱内，动力和照明线路应分路设置。
②、配电柜应放在凸起的电缆沟上，基础应稳固。
③、配电柜周围应有足够两人同时工作的空间和通道，不得堆物。
5、配电柜内部开关电器安装要求：
①、柜内电器安装常规是左大右小，大容量的控制开关，熔断器在左面，右面安装小容量的开关电器。
②、柜内所有的开关电器应安装端正、牢固，不得有任何的松动、歪斜。
③、内部设置电器元件之间的距离和与箱体之间的矩离应符合电气规范。
④、配电柜其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。
保护零线必须采用标准的黄/绿双色线，并通过专用接线端子板连接，与工作零线区别。
⑤、配电柜导线进出口处要求：⑴对于配电柜的电源导线进出为下进下出，不能设在上面、后面、侧面，更不能从箱门缝隙中引进和引出导线。
⑵在导线的进、出口处加强绝缘，并将导线卡固。
6、配电柜内接连导线要求：
①、配电柜内应采用绝缘导线其性能要良好，接头不得松动，不得有外露导电部分。
②、配电柜内尽量采用铜线。
铝线接头万一松动，造成接触不良产生电火花和高温，使接头绝缘烧毁，导致对地短路故障。
为了保证可靠的电气连接，保护零线应采用绝缘铜线。
六、配电房的安全管理措施：
1、室外安全防护措施：
①、配电房的外墙应用白灰粉刷，而后在墙面上呈45度斜角、相隔20公分左右画出线条，用黄黑油漆（不宜用红白油漆，因白漆易沾尘变色、红色受紫外线照射易变色）墙面，起到警示作用。
②、配电房室外应设立排水沟，周围不得有积水。
③、配电房的屋面应有防水措施，并应设置隔层或搭设规范的防护棚。
2、室内安全防护措施：
①、室内墙面应用白灰粉刷，涂料刷白。
②、室内禁止存放易燃、易爆、易腐物品。
③、室内应保持自然通风散热和采光。
应装照明灯，照明灯应从总开关上端引出，防止拉闸灭灯。
④、室内地坪应高于室外地坪5㎝以上。
配电柜应放在电缆沟上，电缆沟砌体应高于室内地坪20㎝以上。
防止配电装置受潮。
⑤、对电缆沟进出线口、窗户必须用铁丝网封闭。
在门框上安装一块高度不低于50㎝的档板，刷上黄黑油漆，在板上书写“档鼠板”三字，避免小动物进入。
采取以上措施可有效防止小动物进入配电电器和母线间造成短路故障。
3、电气防火措施：
①、在室外墙上离地130㎝高处配置至少2只以上1211灭火器或干粉灭火器等绝缘灭火器。
（严禁用泡沫导电灭火器、清水扑灭电气火灾）。
②、室内电缆沟的敷设深度不得小于，并在电缆上下各均匀铺设不小于的细砂然后覆盖水泥簿板或红砖，可防止电缆火灾
③、室内配置一只黄砂箱，应盛满黄砂，预备一把铁锹。
在电缆线发生意外起火时，可用黄砂履盖扑灭火灾。
4、其他安全措施：
①、室外门上头贴上总配电室标识牌；门上方应贴上一块“配电重电、闲人莫入”警示牌。
②、建立制度，室内应挂好《配电室安全操作规则》牌、《施工用电验收合格牌》、《电工责任制》牌、《施工用电操作责任人》牌。
准备一块《在检修中，严禁合闸》牌，在检修工作中应使用此牌。
③、配电柜门上应用不干胶割字（红色），内容为“安全用电”、“责任人：×××”、“编号：”等。
④、应及时打扫卫生、扫除网尘，保持室内清洁。
七、配电柜（箱）的使用和维修：
①、配电柜均应标明名称、用途，并做出分路标识，有专人管理。
②、配电柜应每十天检查和维修一次，（规范要求每月检查和维修一次）。
检查维修时必须断电，并悬挂停电标志牌。
检查和维修内容应用表格形式记录并张贴在柜门内。
③、施工现场停止作业1h以上时，应将配电柜断电上锁。
④、配电柜内不得搭接其他临时用电设备。
八、用电档案资料管理要求：
在工程建设施工过程中，应切实做好安全用电管理工作，及时收集、整理用电档案资料，内容如下：
①、施工用电组织设计方案（分三个阶段，即基础、结构、装饰）。
②、修改的临时用电施工组织设计。
③、技术交底，向施工人员、电工等交底内容。
④、检查和验收，按照JGJ59—99标准进行检查，验收合格后方可使用。
⑤、电器设备的调试、测试和检验资料，主要是设备绝缘和性能完好情况。
⑥、接地电阻测试记录。
⑦、定期检查表，按施工组织设计中要求及各建筑企业安全管理制度中的要求进行（也包含一些不定期的检查）。
⑧电工维修记录、注明日期、部位、维修内容，如电工日记均要有记录。
