施工现场临时用电配电室布置规定
施工现场临时用电配电室布置规定
1配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1。
5m，双列面对面布置不小于2m;
2配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0。
8m,双列背对背布置不小于1.5m,个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m;
3配电柜侧面的维护通道宽度不小于1m;
4配电室的顶棚与地面的距离不低于3m;
5配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；
6配电室内的裸母线与地面垂直距离小于2。
5m时,采用遮栏隔离，遮栏下面通道的高度不小于1.9m；
7配电室围栏上端与其正上方带电部分的净距不小于0.075m;
8配电装置的上端距顶棚不小于0。
5m；
9配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合规定；
10配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；
11配电室的门向外开，并配锁；
12配电室的照明分别设置正常照明和事故照明。
工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求工程施工现场临时配电室是工程建设过程中必不可少的一环，它起到了提供电力供应和确保施工安全的重要作用。
为了确保临时配电室的设计与使用符合相关安全规范和要求，下面将重点介绍临时配电室的设计规范及要求。
1.布置和选址临时配电室应尽可能设置在离施工现场较远的地方，避免因构筑物倒塌、机械碰撞等意外事故对配电室造成影响。
同时，应设置在地势较高、通风条件较好的地方，避免水灾等自然灾害对配电设备的影响。
2.安全通道和防护措施临时配电室周围应设置安全通道，方便人员疏散和维修保养。
配电室周围应设立围栏或隔离墙，确保无关人员不进入配电室区域，避免发生触电等事故。
3.电缆敷设与保护电缆布线应排列整齐，避免交叉交错，确保电缆的可靠供电和安全使用。
在需要跨越道路等区域敷设电缆时，应采取合适的保护措施，如设置电缆桥架、防护管等，防止电缆被损坏。
4.接地系统临时配电室的接地系统应符合相关电气规范要求，确保安全可靠。
所有金属设备和外露导体应可靠接地，减少触电风险。
5.防火措施临时配电室应设置灭火器、火灾报警器等消防设施，确保在发生火灾时及时控制和报警。
配电室内应定期清理，保持干净整洁，避免易燃物品堆积和火源接触。
6.通风系统临时配电室应设置通风设施，保持室内通风良好。
通风设备应定期检查和维护，确保正常工作。
在配电室内应设置排烟装置，及时排除室内有害气体和烟雾，保证人员和设备的安全。
7.设备容量和负载平衡临时配电室设计中应合理计算设备负荷，确定合适的设备容量，并确保负载平衡。
过载会导致设备损坏和安全隐患，应避免此类情况的发生。
8.设备维护和保养临时配电室设备应定期进行检查、维护和保养。
设备维护记录和实施细节应详尽记录，并由专人负责，确保设备处于良好的工作状态。
9.安全警示标志临时配电室应设置合适的安全警示标志，提示相关人员注意电气安全。
警示标志应清晰可见，包括与电源、电缆和设备安全相关的图标和文字。
工程施工现场临时配电室设计规范及要求范文
工程施工现场临时配电室设计规范及要求范文一、概述工程施工现场临时配电室是为了满足工程建设期间电力供应的需要而设立的临时用电设施。
为确保施工现场安全和电力供应的可靠性，需要对临时配电室的设计进行规范和要求。
二、设计规范1.布置和区域划分（1）临时配电室应与其他施工区域、临时设施分开布置，与易燃易爆物品的存放区域保持一定的安全距离。
（2）临时配电室的布置应考虑施工现场的地形、道路等因素，确保施工机械设备、人员的通行不受阻碍。
（3）临时配电室应根据不同功率负荷设立配电区域，每个区域之间应设有可靠的隔离和防火措施。
2.安全设施和防护措施（1）临时配电室应设有可靠的接地装置，并建立良好的接地保护措施，确保电气设备的可靠接地。
（2）临时配电室应配备足够的灭火器材，并设置明显的灭火器标志。
（3）临时配电室应采取防护措施，防止非操作人员进入，设立明显的警示标志，避免发生相关事故。
3.电气设备和线路设计（1）临时配电室应配备符合规定要求的电气设备和线路，包括配电箱、电缆、开关设备等，其额定电流和电压应满足工程施工现场的实际需求。
（2）临时配电室应根据实际用电负荷合理划分电路，避免过载和短路现象发生。
（3）电气设备和线路应符合国家和行业相关标准，必要时进行检测和验收。
4.环境保护措施（1）临时配电室应设有良好的通风设施，保持室内空气流通，防止电气设备过热。
（2）临时配电室应设有排水装置，及时排除降雨或其他原因导致的积水，避免电气设备受潮损坏。
5.其他规范要求（1）临时配电室内不得放置易燃易爆物品，不得进行明火作业。
（2）临时配电室应定期进行巡视和检查，及时发现和解决电气设备故障和隐患。
（3）临时配电室应设有明显的紧急情况报警装置，方便操作人员及时采取相应的应急措施。
三、设计要求1.安全性要求（1）临时配电室设计应考虑施工现场的特殊环境和使用条件，确保电力供应的安全可靠性。
（2）电气设备和线路的选用应符合国家和行业相关标准，具备良好的耐久性和抗干扰能力。

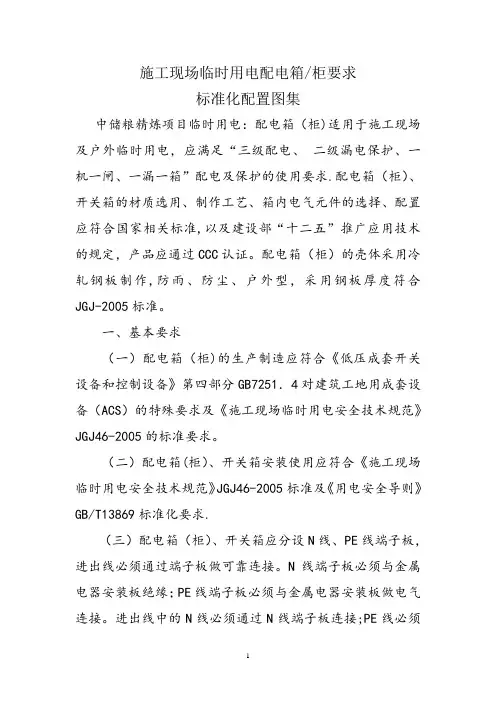

施工现场临时用电配电箱要求
施工现场临时用电配电箱/柜要求标准化配置图集中储粮精炼项目临时用电：配电箱（柜)适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求.配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十二五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作,防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准。
一、基本要求（一）配电箱（柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱(柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求.（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点,1个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46—2005标准的产品,并符合建设部“十二五”推广应用技术要求。
二、总配电箱(柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4—8路采用具有隔离功能的DZ20系列160A—250A透明塑壳断路器，配备DZ20L（DZ15L）或LBM —1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA。
工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求工程施工现场临时配电室设计应符合以下规范和要求：
1. 安全性要求：临时配电室的设计应考虑安全因素，防止电气事故和火灾的发生。
应保证设备、线路、插座等符合国家标准，并满足相应的电气安全要求。
2. 结构要求：临时配电室的结构应具备足够的强度和稳定性，能够承受外界的风雨、震动等自然环境因素，并能有效防护设备和工作人员的安全。
3. 空间布局：临时配电室应合理布局，确保设备之间的距离足够，通风良好，便于设备的运维和操作。
设备应按照规范要求进行整齐、有序地摆放。
4. 电源和线路设计：临时配电室的供电应满足工地施工的需要，电源和线路的容量和电压等参数应根据工程需求进行合理的设计。
5. 排水和漏水防护：临时配电室应设置排水系统，防止室内积水。
在设备摆放位置和电源线路处应设置漏水防护措施，以防止漏电和电气事故的发生。
6. 通风设备：临时配电室应配置相应的通风设备，保证空气流通，排除电气设备产生的热量，防止过热和高温引发火灾。
7. 环境保护：临时配电室应设有相应的绝缘和防护措施，以防止电气设备对人体和环境产生影响。
8. 防火防爆要求：临时配电室应设有防火防爆设备和措施，以防止火灾和爆炸事故的发生。
设备和线路应防止电弧、火花和静电产生。
9. 标识和警示：临时配电室应设有相关的标识和警示牌，以便工作人员了解设备名称、用途、电压等重要信息，并遵守相应的操作规程。
临时配电室设计应根据具体工程的特点和需求进行，同时参考相应的标准和规范，确保工程施工现场的电力供应安全、可靠。
施工现场配电室设置规范要求
标化工地临时配电房安全文明要求及内容
1、其砌筑规格：高度一般不得低于 2.5M,长宽随使用电器设备来设计。
2、其主配电柜与配电房门宜设置在配电房的正中间，配电柜底座应设置在高度不得低于0。
3M的沟槽，且柜台后应留宽度1M左右的过道空间以供维修。
3、配电房应紧靠变压器侧，通风良好，设置百叶门、窗；并采取防雨雪、防火、放小动物的措施，宜设置纱门、窗.
4、配电房应设立明显的安全标志、警示标志。
5、配电房内应上墙配电房管理制度、定期维修记录、电工日常维修保养记录等。
6、配电柜操作时应在其站脚处设置绝缘板或绝缘橡胶垫及应急照明措施等.
7、消防设置,其耐火等级不得低于3级，并配有符合要求的消防器材如：砂池、消防铲、桶，灭火器等。
在室外墙上离地130㎝高处配置至少2只以上1211灭火器或干粉灭火器等绝缘灭火。
配电房室外应设立排水沟，周围不得有积水。
8、成列的配电屏和控制屏应设置短路、过载、漏电保护装置，各配电线路应做编号，注明用途标志,配电盘两端应与重复接地及保护零线做电气连接.配电盘或配电线路维修时,应悬挂“有人维修，禁止合闸”标志牌。
9、当施工现场设置自备发电机组时，其电源开关与外电网电源开关之间,应装设防止同时合闸的机械联锁装置，发电机组应采用三相四线制中性点直接接地供电系统，中性点单独接地，接地电阻不大于4欧姆。
施工现场临时用电管理规定
花家地供热厂清洁能源改造并接入城市集中供热管网工程施工现场临时用电管理规定在进一步规范施工现场安全用电管理、保障施工用电安全，依据国家、北京市、集团公司、安装公司有关安全用电标准、规范、规定。
结合项目部施工现场临时用电的实际，制定本规定。
一、施工现场用电布置施工现场用电按“三级配电、两极保护”的要求设置临时用电，采用三相五线进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：1.总配电箱设置根据工程单体及生活区、办公区域的平面布置，根据施工任务的划分及设备的配置情况，整个现场用电的配电室四路供电，线路沿工地架埋，过路穿钢管埋地敷设至总配电箱，Ⅱ级配电箱至用电设备按图布置。
2.分配电箱的设置根据总配电箱设置的供电范围，再按现场各单体的设备布置及生活、办公区域的平面布置设置分配电箱。
3.楼层施工用电分配电箱的设置各单体主体结构施工时分配电箱设在施工层，在装饰阶段每隔五层左右设立一只分配电箱，以满足小型电气设备照明灯施工需要。
各总配、分配电箱的供电范围根据施工需要布置临时用电平面图。
二、安全用电技术措施和电气防火措施1.安全用电措施（1）建立健全用电管理制度，各处设立专职的值班电工，配合安全员对临时用电进行管理。
值班电工必须持证上岗，经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否完好。
并做好内业资料，雨季要强化检查，对查出的问题限期整改。
（2）建立对总配电箱、各路配电箱、供电线路及电气设备检查、维修、保养等安全管理制度，严禁电气设备带电运行。
（3）每台电气设备必须执行三级配电、二级漏电保护装置。
（4）每台电气设备应用各自的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同一只开关箱直接控制两台及两台以上的用电设备（含插座）。
（5）电源进线电缆应遵循下进上出的原则，在箱内经固定后分别接配电箱的L、N、PE各端。
视负载额定容量，正确选择熔体，使电阻丝可靠的、有效的起到短路保护和断开点的作用。
临时配电室规范最新标准
临时配电室规范最新标准临时配电室是施工现场或临时活动场所中用于电力分配的重要设施，其安全和规范性直接关系到人员安全和工程进度。
以下是最新的临时配电室规范标准：一、总则1. 临时配电室的设计、建设、使用和维护必须遵守国家和地方的相关法律法规及标准。
2. 临时配电室应满足施工现场或临时活动场所的电力需求，保证供电的可靠性和安全性。
3. 临时配电室的建设应考虑环境因素，如地形、气候等，确保其稳定运行。
二、设计要求1. 配电室应采用防火、防潮、防尘的材料，并具备良好的通风条件。
2. 配电室内的设备布局应合理，便于操作和维护。
3. 必须设置明显的安全警示标志，并配备必要的消防器材。
三、电气设备1. 所有电气设备必须符合国家电气安全标准，并通过相关部门的检验。
2. 配电室内的开关、断路器等应具备过载保护和短路保护功能。
3. 电缆和电线应选用符合标准的绝缘材料，并确保连接牢固。
四、施工与安装1. 施工单位应具备相应的资质，并严格按照设计图纸进行施工。
2. 安装过程中应确保所有电气连接正确无误，避免接触不良。
3. 施工完成后，应进行严格的验收检查，确保配电室的安全性能。
五、运行与维护1. 配电室应由专业人员负责日常运行和维护。
2. 定期对配电室内的设备进行检查和维护，确保其正常运行。
3. 发现故障或异常情况时，应立即切断电源，并进行故障排查。
六、安全措施1. 配电室应设置安全防护措施，如围栏、门锁等，防止非工作人员进入。
2. 工作人员进入配电室前，应穿戴相应的安全防护装备。
3. 制定应急预案，一旦发生事故，能够迅速有效地进行处理。
七、环境与卫生1. 配电室应保持清洁，定期清理灰尘和杂物。
2. 避免在配电室内堆放易燃易爆物品。
3. 确保配电室周围环境无污染源，不影响配电室的正常运行。
八、附则1. 本规范自发布之日起实施，原有相关规范与本规范不一致的，以本规范为准。
2. 对于特殊环境下的临时配电室，应根据实际情况制定相应的补充规定。
施工现场临时用电布置
施工现场临时用电布置一、总则1.施工现场临时用电严格按《建筑施工安全检查标准》JGJ59—99及《施工现场临时用电安全技术规范》JGJ46—88执行。
2.工程开工、施工用电安装前必须编制专项方案,并经总师办审批后方可实施。
3.施工现场必须配有专职电工，负责现场内施工用电管理工作。
4.在工程施工至±0。
000公司对临时用电安装给予验收.5.本标准适用于公司所有在建工业与民用建筑和路桥及市政工程施工。
二、接地与接零保护系统1.施工现场必须采用TN—S接零保护系统，如总配电源无保护零线，则应由总配箱漏电断路器电源侧的零线与重复接地连接后引出。
2.施工现场的重复接地不得少于3处,即总配电箱,分配箱末端和总配出线超过50m的分配箱处.重复接地体应采用角钢、钢管或圆钢，所有接地系统中不得使用螺纹钢材，重复接地电阻不得大于10欧姆。
施工现场每月检测一次.3.所有电器设备的金属外壳,配电箱及箱门均必须作保护接零.4.施工现场的接地与接零系统必须使用统一的绿/黄双色线，任何情况下面或相线的一半,总配重复接地线不得小于工作零线的截或相线的一半，总配重复接地线不得小于电源工作零线的线径,与电气设备、配电箱等连接的保护零线应为不小于2.5mm2的多股双色线。
5.施工现场内的起重机，井字架及龙门架,人货梯等机械设备如不在相邻建筑物，构筑物的防雷装置的60.C保护角范围内，则必须安装防雷装置，在最高点用不小于25mm2的多股双色软线引下接地避雷针高度不小于2m。
固定部位应与设备作绝缘隔离处理。
三、总配电室1.总配室应干燥有通气纱窗，墙面刷白、地坪硬化、并有吊顶，配电室的天棚距地面不得低于3m,且不少于9m2，配电屏的下面有不小于1。
5m的操作通道，侧面的维护通道宽度不小于1m;后面的维护通道宽度不小于0.8m，门上有总配室明显标示，总配室的门向外开，并上锁。
2.应设置检修灯，电源由总配电源侧引出,应有电工值班，维修制度，“有人工作,禁止合闸”等禁令标志牌。
工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求在工程施工现场，临时配电室的设计规范和要求包括以下几个方面：
1. 安全性要求：临时配电室必须符合国家建筑电气安全规范以及相关标准，确保电气设备和配电系统的安全运行。
2. 建筑规划：临时配电室的建筑规划应符合当地建筑规范和消防要求，确保配电室的结构稳固和防火安全。
3. 空间规划：临时配电室的内部空间应根据实际需求进行规划，确保电气设备的布置合理、通风良好，方便操作和检修。
4. 电源接入：临时配电室的电源接入应考虑电源容量和稳定性，确保供电可靠，并符合国家电力公司的规定。
5. 线路设计：临时配电室内的线路设计应合理布置，确保电力负荷平衡和电气设备运行正常。
6. 保护措施：临时配电室应配备过载保护、漏电保护等设备，确保电气设备和人员的安全。
7. 接地设计：临时配电室的接地设计应符合国家标准，确保电气设备的地电位和人身安全。
8. 维护保养：临时配电室应定期进行维护保养，确保设备的正常运行和安全性。
9. 变台设计：临时配电室应考虑未来可能需要扩容的情况，预留足够的空间和设备安装位置。
以上是临时配电室设计的一般规范和要求，具体还需根据具体工程的需要进行调整和补充。
在设计过程中，应咨询相关专业人士，并按照相关标准和法规进行设计和施工。
施工现场临时用电要求
施工现场临时用电要求1、外接电源进线线路必须按照规范要求进行防护，防护措施应同时符合供电部门要求。
高压设备应采取遮栏、护罩、护盖、箱匣等屏护措施。
电器设备的维修、检查、搬迁等应停电作业，并悬挂“禁止合闸，有人工作”的停电标志牌。
2、配电房（室）、变压器等固定电力设备均须设安全防护屏障或网栅围栏，配电室不低于3米，配电柜上部距顶棚不小于0.5米，应配备相应灭火器材。
变压器高度不低于5米，上设明显的禁止、警告标志。
3、电源中性点直接接地的220/380v低压电力系统，应采用TN-S 接零保护系统，并做到三级配电两级保护，即设置总配电箱、分配电箱、开关箱，并在总配电箱和开关箱中设漏电保护器，实现“一机一箱一闸一漏”。
4、配电箱设置、线路敷设、接零保护、接地装置、电气联接、漏电保护等各种配电装置应符合规范要求。
5、配电室应装设在干燥、通风及常温场所。
配电箱、开关箱周围应有足够2人同时工作的空间和通道。
6、配电箱的电器安装板上必须分设N线端子板和PE线端子板。
N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。
进出线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
7、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备。
8、配电箱、开关箱应装设端正、牢固。
配电箱内配电应有标记、配电箱应有门、有锁、有防雨、防尘罩，铁壳开关箱应接地。
9、配电箱和开关箱严禁使用铜丝、铁丝等金属代替保险丝。
保护零线pe应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出，工作零线N与保护零线PE分开，不得混接。
10、专用变压器供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线PE连接。
零线回路中不允许装设熔断器和开关。
11、场站内各功能区应在明显位置设有防火墙。
各功能区的灭火器不少于10各个，每个功能区至少设置一个消防池并配备相应的灭火器材。
