常见故障处理二表10.2.3.1：自学习过程中错误信息错误文本说明No errorAbort 用户按Escape或者0键退出，或者移除了启用信号(端子12项)DB access <IPA> 自助调谐过程中尝试访问特殊指针的数据库No break point 测量变频器电压失真失败Rs high lim 测量电机定子电阻失败Rs low lim 测量电机定子电阻失败DTL high lim 计算变频器电压失真补偿失败检查电机参数设置是否正确，输出接触器是否三相平衡，马达是DTL low lim 计算变频器电压失真补偿失败否有问题DTS high lim 计算变频器电压失真补偿失败DTS low lim 计算变频器电压失真补偿失败LsS high lim 计算电机漏电感失败LsS low lim 计算电机漏电感失败ImNom not found 鉴定电机的额定励磁电流失败ImNom not found 坚定电机的最大励磁电流失败RrV low lim 计算电机转子电阻测量过程中超出电压极限RrV high lim 计算电机转子电阻测量过程中超出电压极限Rr high lim 计算电机转子电阻失败Rr low lim 计算电机转子电阻失败AI too high 模拟量满量程标度校正时输入值太高AI too low 模拟量满量程标度校正时输入值太低Rr2 high lim 计算电机转子电阻失败Rr2 low lim 计算电机转子电阻失败Drive disabled 尝试启动自助调谐过程时发现启用信号未输入（端子12）Rr timeout 测量电机转子电阻超时Rr2 timeout 测量电机转子电阻超时LsS timeout 测量电机漏电感超时Drive enabled 尝试自助调谐过程时变频器已经启动Calc error 测量数据时发生错误Configerror<errcode> 数据库基于自助调谐数据配置时发生特定的配置错误Cmd not supported 当前状态下指令无法执行。
西威变频器常见故障及处理
(故障描述) 热敏继电器检测到散热器过热（仅对型号18.5KP和更高型号
(可能的原因) GBT模块温度太高 风机故障功率元件IGBT故障 过负荷电流周期太快
(处理方法) 1\ Heatsink OT 2\返回西威
(故障代码) Motor OT
(故障代码) Heatsink S OT
(故障名称) 散热器传感器过热
(故障描述) 散热片线性温度传感器超出阈值
(可能的原因) 环境温度太高 风机故障 散热片太脏 检查冷却气流检查散热气是否不干净
(检查) 检查环境温度
(处理方法) 1\ Heatsink S OT 2\返回西威
(故障描述) 检测到门反馈信号不正确
(处理方法) １＼参数AlARM CONFIG/Door feedback/Door feedback src问题
(故障代码) Over speed
(故障名称) 超速
(故障描述) 当变频器运行时超出最大速度阈值
(故障代码) External fault
(故障名称) 外部故障
(故障描述) 外部故障信号有输入
(可能的原因) 在外部数字输入中检测出故障
(检查) 检查外部故障电路或器件
(处理方法) 参数设置问题
(故障代码) Spd fbk loss
(故障代码) Ground fault
(故障名称) 接地故障
(故障描述) 输出相对地放电
(可能的原因) 电流检测发现电机相电流之和不为零 电机或电缆绝缘失效 编码器故障也可能引起接地故障
(检查) 检查电机电缆
(故障代码) UV repetitive
(故障描述) 5分钟内检测到超出规划的低电压故障次数
西威变频器中文故障一览表
4
IGBT desat fit
IGBT过电流
变频器驱动部分故障
5
Inst Overcurrent
瞬时过电流
A、驱动器输出侧UVW存在短路。B、抱闸未打开。C、在正常、检修、自觉习、校正运行时突然断门锁或平安回路。D、IGBT模块已经损坏。E、定位角度不正确，电梯飞车。
可以，30S内部超出2次
6
Ground fault

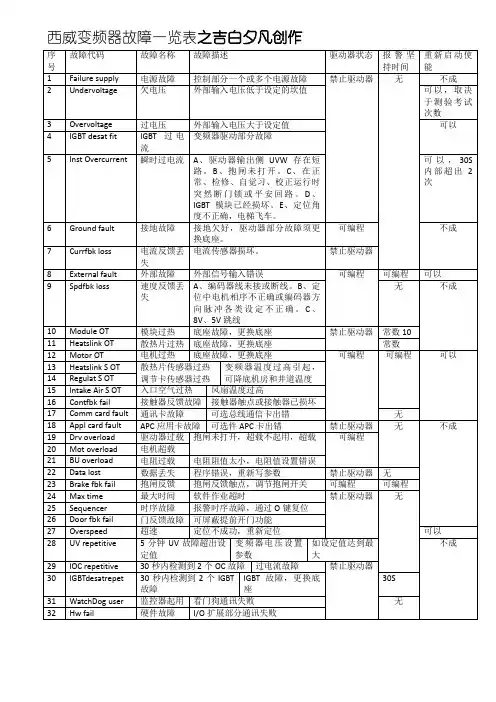

西威变频器故障一览表之吉白夕凡创作
序号
故障代码
故障名称
故障描述
驱动器状态
报警坚持时间
重新启动使能
1
supply
电源故障
控制部分一个或多个电源故障
禁止驱动器
无
不成
2
Undervoltage
欠电压
外部输入电压低于设定的坎值
可以，取决于测验考试次数
3
Overvoltage
过电压
外部输入电压大于设定值
不成
29
IOC repetitive
30秒内检测到2个OC故障
过电流故障
禁止驱动器
30
IGBTdesatrepet
30秒内检测到2个IGBT故障
IGBT故障，更换底座
30S
31
WatchDog user
监控器起用
看门狗通讯失败
无
32
Hw fail
硬件故障
I/O扩展部分通讯失败
接地故障
接地欠好，驱动器部分故障须更换底座。
可编程
不成
7
Currfbk loss
电流反馈丢失
电流传感器损坏。
禁止驱动器
8
External fault
西威变频器常见故障列表
西威变频器常见故障列表Failure supply变频器禁用No No NA211控制部分一个或者多个供电电源电路故障Undervoltage变频器禁用NoYesYes222变频器DC link电压低于设定的输入电压设置的最小阈值复位逻辑基于复位尝试次数Overvoltage变频器禁用NoYesYes233变频器DC link电压高于设定的输入电压设置的最大阈值IGBT desat flt变频器禁用NoYes Yes24430秒内不多于二次尝试门极退饱和传感电路检测到IGBT瞬时过电流Inst Overcurrent 变频器禁用NoYesYes 255每30秒不多于二次尝试输出电流传感器检测到IGBT瞬时过电流Ground fault可规划NoNo Yes 266输出相对地放电Curr fbk loss变频器禁用NoNo No277电流检测传感器反馈故障或者电源供应故障External fault可规划可规划Yes Yes.可规划288外部故障信号有输入Spd fbk loss可规划NoNo No299检测到速度反馈传感器或者电源故障Module OT变频器禁用常数10msecNo No3010内部传感器检测到IGBT过热（只是型号0.75到20Hp）Heatsink OT变频器禁用常数1000msecNoNo3111热敏继电器检测到散热器过热（仅对型号18.5KP和更高型号）Motor OT可规划可规划Yes Yes.可规化3212热敏继电器或者PTC热敏电阻检测到电机过热Heatsink S OT可规划可规划Yes 可规划3313散热片线性温度传感器超出阈值Regulat S OT可规划可规划Yes可规划3414调节板线性温度传感器超出阈值Intake Air S OT可规划可规划Yes可规划3515制冷空气入口线性温度传感器超过阈值（仅对型号25HP和更高型号）Cont fbk fail可规划NoYesNo 3616检测到接触器反馈信号不正确Comm card fault可规划NoYes可规划3717s可选件总线通信卡出错Appl card fault变频器禁用NoNoNo3818s可选件APC卡出错Drv overload可规划NoNoNo3919s变频器超载累加器超出阈值Mot overload可规划NoNoNo4020电机超载累加器超出阈值BU overload可规划NoNoNo4121制动电阻超载累加器超出阈值Data lost变频器禁用NoNoNo4222永久性存储器数据被更改或误用Brake fbk fail可规划NoNoNo4323 检测到报闸反馈信号不正确。
西威变频器部分故障中文说明
西威变频器部分故障中文说明1.under voltage:欠电压2.over voltahe:过电压3.IGBT desaturat:IGBT故障4.inst over cuureent：过电流5.ground fault：接地故障6.curr fbk loss：电流反馈故障7.module OT：模块过热8.heatsink OT：散热器过热9.motor OT：电机过热10.heatsink S OT：散热器传感器过热11.rugulation S OT：调节板传感器过热12.intake air SOT：环境温度传感器过热13.cont fbk fail：接触器反馈故障mcardfault：通讯故障15.appl card fault：选件卡故障16.drive overload：变频器过载17.BU overload：电机过载18.data lost：制动单元过载19.brake fbk fail：数据丢失20.door fbk fail：门驱反馈故障21.spd fbk loss:速度反馈丢失西威变频器调试资料一.变频器线路说明1.同步变频器选型方法2.与常见微机板匹配注意事项(蓝光、新时达、中秀、奔克、里霸)3.与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特）4.端子与接线说明二.外部部件说明与选配1.制动电阻选型2.滤波器选型3.编码器与分频卡海德汉hipeface内密控4.旋转变压器与RES卡三.操作说明1.面板操作说明2.参数修改步骤3.参数保存方法四.参数设置表及简要说明五.变频器自学习调试1.电流自学习2.无齿定位自学习六.速度曲线与时序的说明七.舒适感调试说明1.PI调节2.预转矩调试八.常见显示错误与处理方法1.报警清除方法2.软件报错的说明3.硬件故障处理方法九. 3.5与3.4新增、改变内容对照表十.附录1 3.5版本说明十一.反馈表一.变频器线路说明1.同步变频器选型方法当永磁同步无齿曳引机选配变频器型号时，除了要符合曳引机的铭牌参数外，一般还需要满足 1.6 Ib>2.0Ij,的电流公式。
西威变频器故障
supply:供电电压故障under voltage:欠电压over voltahe:过电压IGBT desaturat:IGBT故障inst over cuureent：过电流ground fault：接地故障curr fbk loss：电流反馈故障module OT：模块过热heatsink OT：散热器过热motor OT：电机过热heatsink S OT：散热器传感器过热rugulation S OT：调节板传感器过热intake air SOT：环境温度传感器过热cont fbk fail：接触器反馈故障commcardfault：通讯故障appl card fault：选件卡故障drive overload：变频器过载BU overload：电机过载data lost：制动单元过载brake fbk fail：数据丢失door fbk fail：门驱反馈故障spd fbk loss:速度反馈丢失故障代码故障名称可能的原因检查Failure supply 供电电压故障供电电压故障变频器内部可能导致故障检查设备电源复位并重新起动.若仍发生故障请与SIEI代理商联系Under voltage 欠电压直流母线下降到了额定值的65以下最常见的原因是设备电源故障变频器内部故障也可能造成欠电压故障若为暂时的电源电压中断,可复位后重新起动. 检查设备输入若设备电源正常且发生了内部故障,请与SIEI代理商联系Over voltage 过电压变频器内部的直流环节电压超出了额定值的35减速时间太短设备受到很高的过压峰值影响调整减速时间IGBTDesaturat IGBT故障变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效复位并重新起动.若仍发生故障请与SIEI代理商联系InstOver current 过电流变频器检测到电机输出有过大电流(]4*In)突加重载电机电缆短路电机不合适检查负载检查电缆检查电机规格Ground fault 接地故障电流检测发现电机相电流之和不为零电机或电缆绝缘失效编码器故障也可能引起接地故障检查电机电缆Curr fbk loss 电流反馈故障调节板和电流互感器连接错误；检查XTA端子的连接电缆Module OT 模块过热IGBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快Heatsink OT 散热器过热GBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快Motor OT 电机过热变频器由电机温度模型检测出电机过热电机过载减少电机负载若电机没有过热则检查温度模块Heatsink S OT 散热器传感器过热环境温度太高风机故障散热片太脏检查冷却气流检查散热气是否不干净检查环境温度Regulation S OT 调节板传感器过热调节板温度太高环境温度太高检查环境温度检查冷却气流Intake air S OT 环境温度传感器过热冷却空气温度太高风机故障冷却口堵塞检查风机检查变频器的冷却口Cont fbk fail 接触器反馈故障变频的主接触器故障检查变频器的接触器Commcardfault 通讯故障变频器通讯故障复位重新起动,若再次出现请与SIEI代理商联系Appl card fault 选件卡故障选件板的读入失败检查安装若安装正确,请与SIEI代理商联系Drive overload 变频器过载变频器过载Motor overload 电机过载电机过载减少电机负载BU overload 制动单元过载制动单元过载Data lost 数据丢失Brake fbk fail 抱闸反馈故障Sequencer 装置上电或复位时，接通输入连着24V装置配置为运行端子Door fbk fail 门驱反馈故障Over speed 超速IGBTdesat repet IGBT故障变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效复位并重新起动.若仍发生故障请与SIEI代理商联系WatchDOG user 处理器看门狗干扰故障元件失效对复位后重新起动,若故障再次发生,请联系SIEI代理商External fault 外部故障在外部数字输入中检测出故障检查外部故障电路或器件Spd fbk loss 速度反馈丢失编码器未接编码器连接不正确检查编码器西威面板操作说明6 面板操作操作面板包括两行16位LCD显示、7个LED及9个功能键组成。
变频器常见报警故障及处理方法
变频器常见报警故障及处理方法在现代工业生产中，变频器的应用越来越广泛。
然而，在使用过程中，由于各种原因，变频器可能会出现一些报警故障。
本文将对变频器常见的六种报警故障进行分析，并提供相应的处理方法。
首先，过电流保护是变频器常见的报警故障之一。
这种故障通常是由于电动机或机械部分发生堵转，或者负载急剧变动，输出端短路，负载端接地，逆变模块损坏等原因导致的。
处理方法主要是检查电机负载，检查输出电源线和电机，延长加减速时间，检测变频器内部电路。
其次，过载保护也是变频器常见的故障。
如果负载过重，就会导致变频器过保护。
另外，如果变频器参数的热保护等级设置不正确，也会发生过载保护。
处理方法主要是检查变频器热保护等级参数是否设置合理，检查负载是否过重。
第三，过电压保护是由于电机停止运转时急剧减速，输出端接地，输入电压升高等原因导致的。
处理方法主要是延长减速时间，检查电源输出线和电机，以及在输入侧加AC电抗器以降低输入电压，抑制电源变动。
第四，过热保护是由于变频器内置温度检测模块异常，周围环境温度过高，变频器散热器通风散热效果不好，散热风机坏导致温度超过规定值报警。
处理方法主要是检查更换温度传感器，及时清扫变频器散热片保持通风良好，更换散热风机。
第五，接地保护是由于变频器通电以后或者在运行过程中报接地故障。
主要原因是变频器输出的电源线或者电机发生接地故障后跳闸保护。
处理方法主要是检查输出电源线和电机发现问题及时更换。
最后，欠压保护是由于变频器的输入电压下降可能导致控制回路不能正常工作使变频器欠压保护。
例如整流桥或可控硅损坏都有可能导致欠压故障的出现。
处理方法主要是检查电源，检测维修可控硅或整流桥。
西威变频器故障查询及操作方法（上）
西威变频器故障查询及操作⽅法（上）西继迅达SCH5600电梯故障代码(中）西继迅达SCH5600电梯故障代码(上）默纳克E65UCMP轿厢意外移动保护故障处理默纳克E66抱闸制动⼒检测异常故障处理默纳克NICE3000和NICE3000new最新系统⼩键盘更新了些新功能使⽤⽅法默纳克系统NICE3000和NICE3000new故障历史记录查询⽅法西⼦奥的斯OH6000主板与接⼝板端⼦介绍通⼒有机房和⽆机房安全回路短接介绍培训奥的斯钢带检测常见故障处理及调试学习西奥系列IO地址设置服务使⽤介绍奥的斯⽆机房SPBCII板常⽤功能按钮介绍蒂森电梯MC2/3主板故障代码（上）蒂森电梯MC2/3主板故障代码（中）蒂森电梯MC2/3主板故障代码（下）蒂森MC2电器原理图讲解带标注奥的斯ACD系列变频器通⽤最新故障码含新国标（上）奥的斯ACD系列变频器通⽤最新故障码含新国标（中）奥的斯ACD系列变频器通⽤最新故障码含新国标（下）⽬录⼀、变频器控制⾯板介绍⼆、西威变频器故障査询⽅法三、西威变频器故障记录査询四、西威变频器常见故障处理⼀、变频器控制⾯板介绍⼆、西威变频器故障査询⽅法1. 当变频器液晶显⽰屏上⽅指⽰灯Alarm闪红灯时，表⽰变频器报故障了。
2. 此时进⾏以下操作：3. 先按变频器⾯板上Shift键，再按Alarm (▲)键。
此时会看到液晶显⽰菜单Alarm list ,屏幕上⾯⼀⾏是Alarm list ,屏幕下⾯⼀⾏就是故障代码。
维修保养⼈员应该记下下⼀⾏显⽰的内容，及时查询变频器相关故障代码，根据故障记录排除电梯故障。
操作如下：按⾯板Shift + Alarm ( ▲)键。
三、西威变频器故障记录査询1.找到变频器监控菜单MONITOR ,按ENTER键进⼊，按▲键2次，可以看到Alarmlog ,按ENTER键进⼊，就可以看到故障记录和故障发⽣时间。
例如故障图：故障代码含义：Undervoltage变频器禁⽤。
西威变频器常见故障列表
西威变频器常见故障列表(故障代码) Failure supply(故障名称) 供电电压故障(故障描述) 调节版内部电源供应问题(可能的原因) 供电电压故障变频器内部可能导致故障(检查) 检查设备电源复位并重新起动.若仍发生故障请与SIEI代理商联系(处理方法) 送修(故障代码) Under voltage(故障名称) 欠电压(故障描述) 变频器DC link电压低于设定的输入电压设置的最小阈值(可能的原因) 直流母线下降到了额定值的65%以下最常见的原因是设备电源故障变频器内部故障也可能造成欠电压故障(检查) 若为暂时的电源电压中断,可复位后重新起动. 检查设备输入若设备电源正常且发生了内部故障,请与SIEI代理商联系(处理方法) 测量DC两端电压是否与monitor/DC linkvoltage一致，如果不一致则可能检测回路出现问题，此故障可以屏蔽后使用(故障代码) Over voltage(故障名称) 过电压(故障描述) 变频器DC link电压高于设定的输入电压设置的最大阈(可能的原因) 变频器内部的直流环节电压超出了额定值的35% 减速时间太短设备受到很高的过压峰值影响(检查) 调整减速时间(处理方法) １＼检查制动电阻是否脱线，阻值是否与推荐的匹配，２＼BU res OL time 设置是否合适(故障代码) IGBT Desaturat(故障名称) IGBT故障(故障描述) 门极退饱和传感电路检测到IGBT瞬时过电流(可能的原因) 变频器在IGBT桥或其门极驱动器中检查到了错误动作干扰故障器件失效(检查) 复位并重新起动.若仍发生故障请与SIEI代理商联系(处理方法) １＼如果是停车的时候出现,检查时序确保比变频器没有输出电流输出接触器才松开。
２＼运行过程中出现,检查是否在运行过程中有输出接触器断开现象．３＼如果上电一直出现则返回西威(故障代码) Inst Over current(故障名称) 过电流(故障描述) 输出电流传感器检测到IGBT瞬时过电流(可能的原因) 变频器检测到电机输出有过大电流(>4*In) 突加重载电机电缆短路电机不合适(检查) 检查负载检查电缆检查电机规格(处理方法) １＼请检查现场输出回路是否有短路现象；２＼如果上电就有返回西威(故障代码) Ground fault(故障名称) 接地故障(故障描述) 输出相对地放电(可能的原因) 电流检测发现电机相电流之和不为零电机或电缆绝缘失效编码器故障也可能引起接地故障(检查) 检查电机电缆(处理方法) １＼电机局部短路２＼11，15KW可以把变频器内部电流检测部分灰尘过多，用吹风机吹干净并保持干燥环境．３＼如果不起作用持续出现返回西威(故障代码) Curr fbk loss(故障名称) 电流反馈故障(故障描述) 电流检测传感器反馈故障或者电源供应故障(可能的原因) 调节板和电流互感器连接错误；(检查) 检查XTA端子的连接电缆(处理方法) １＼内部的白色排线是否接触良好；2 \变频器电内24V电源短路3＼否则返回西威(故障代码) Module OT(故障名称) 模块过热(故障描述) 内部传感器检测到IGBT过热（只是型号0.75到20Hp(可能的原因) IGBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快(处理方法) 1\ Module OT 2\返回西威(故障代码) Heatsink OT(故障名称) 散热器过热(故障描述) 热敏继电器检测到散热器过热（仅对型号18.5KP和更高型号(可能的原因) GBT模块温度太高风机故障功率元件IGBT故障过负荷电流周期太快(处理方法) 1\ Heatsink OT 2\返回西威(故障代码) Motor OT(故障名称) 电机过热(故障描述) 热敏继电器或者PTC热敏电阻检测到电机过热(可能的原因) 变频器由电机温度模型检测出电机过热电机过载减少电机负载若电机没有过热则检查温度模块(处理方法) １＼端子号78，79接一个1k电阻。
变频器常见报警故障及处理方法
变频器常见报警故障及处理方法变频器是一种用于调节电机速度和控制电机运行的装置。
在变频器运行过程中，可能会出现各种报警故障，下面将介绍一些常见的报警故障及处理方法。
1.过压报警：当输入电源电压超过变频器额定电压时，会触发过压报警。
处理方法是检查输入电压，如果超过额定电压，则需降低电源电压或更换额定电压更高的变频器。
2.欠压报警：当输入电源电压低于变频器额定电压时，会触发欠压报警。
处理方法是检查输入电压，如果低于额定电压，则需增加电源电压或更换额定电压更低的变频器。
3.过流报警：当电机的负载过大或变频器故障时，会导致过流报警。
处理方法是检查电机负载情况，如果负载过大，可以调整变频器参数降低输出功率；如果电机负载正常，可能是变频器故障，需要检修或更换变频器。
4.缺相报警：当输入电源中一些相位缺失时，会触发缺相报警。
处理方法是检查输入电源，确认是否有相位缺失，如果有缺失则需修复电源供应问题。
5.温度报警：当变频器内部温度过高时，会触发温度报警。
处理方法是检查变频器内部的散热情况，确保通风良好；如果温度依然过高，可能是变频器故障或过载，需要检修或减小负载。
6.短路/地错报警：当电机线路出现短路或接地问题时，会触发短路/地错报警。
处理方法是检查电机线路，修复短路或接地问题。
7.过载报警：当电机超过额定负载时，会触发过载报警。
处理方法是检查电机负载情况，如果负载超过额定值，则需减小负载或更换更大功率的电机。
8.通讯故障报警：当变频器与上位机或其他通讯设备通讯故障时，会触发通讯故障报警。
处理方法是检查通讯线路是否连接正常，确保通讯设备正常工作。
9.编码器故障报警：当变频器与编码器通讯故障时，会触发编码器故障报警。
处理方法是检查编码器与变频器之间的连接，确保连接正常；如果仍有故障，可能是编码器故障，需要修复或更换编码器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西威变频器常见报警处理
日期：2012年5月21日12:51

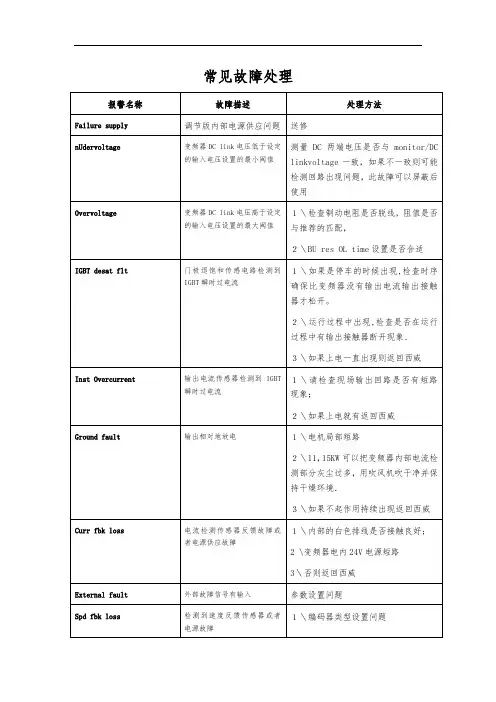

报警名称故障描述处理方法
