六、UPS
UPS操作规程
UPS操作规程一、引言UPS（不间断电源）是一种用于提供电力供应的设备，主要用于保护电子设备免受电力中断、电压波动和电力故障的影响。
本文档旨在提供UPS操作规程，以确保UPS的正常运行和维护，保障电子设备的稳定供电。
二、安全要求1. 在操作UPS之前，必须确保已经了解并遵守所有适合的安全要求和规定。
2. 在操作UPS时，应穿戴适当的个人防护装备，如安全鞋、安全眼镜和手套等。
3. 避免将液体、金属等物体接触UPS设备，以防止电击或者火灾等危（wei）险。
4. 在操作UPS时，禁止吸烟、使用明火或者挨近易燃物品。
三、UPS操作步骤1. 启动UPSa. 检查UPS的电源开关是否关闭。
b. 将UPS连接至电源插座，并确保插座的电源正常工作。
c. 打开UPS的电源开关，待UPS启动完成。
2. 监控UPS状态a. 检查UPS的显示屏，确认UPS当前的工作状态。
b. 检查UPS的报警指示灯，如果有任何报警提示，请参考UPS的用户手册进行故障排除。
3. 连接电子设备a. 根据设备的功率需求，选择合适的插座连接电子设备。
b. 将电子设备的电源线插入UPS的插座，并确保插头连接坚固。
4. 监控电力供应a. 观察UPS的显示屏，确认UPS输出的电压、电流和频率等参数是否正常。
b. 定期检查电子设备是否正常工作，如有异常情况，请及时采取措施。
5. UPS维护a. 定期检查UPS的电池状态，如电池电量过低，应及时更换或者充电。
b. 清洁UPS设备表面，确保无灰尘或者杂物堆积。
c. 定期检查UPS的连接路线和插头，确保连接坚固。
四、故障排除1. UPS无法启动a. 检查UPS的电源线是否连接正常。
b. 检查电源插座是否正常工作。
c. 检查UPS的电源开关是否打开。
2. UPS报警a. 检查UPS的报警指示灯，根据报警代码查询用户手册进行故障排除。
b. 如果无法解决问题，请联系UPS供应商或者专业维修人员。
3. 电子设备无法正常工作a. 检查电子设备的电源线是否连接正常。
UPS操作规程
UPS操作规程一、引言UPS（不间断电源）是一种用于保护计算机、通信设备和其他电子设备免受电力故障和电力波动的设备。
为了确保UPS的正常运行和使用，本文将提供UPS操作规程，包括UPS的启动、关闭、故障处理和维护等方面的详细说明。
二、UPS启动1. 检查UPS的外观是否完好无损，没有明显的物理损坏。
2. 确保UPS连接到可靠的电源插座，并确保电源插座的电压和频率与UPS的额定电压和频率匹配。
3. 打开UPS的电源开关，等待UPS启动完成。
4. 检查UPS的显示屏，确保显示屏上没有任何故障提示。
三、UPS关闭1. 在使用UPS的设备关机之前，先关闭UPS的电源开关。
2. 等待UPS完全关闭后，再关闭与UPS连接的设备的电源开关。
3. 如果需要断开UPS与电源插座之间的连接，先断开UPS的电源开关，然后再拔掉电源插头。
四、UPS故障处理1. 如果UPS的显示屏上出现故障提示，首先查阅UPS的用户手册，了解故障提示的含义和解决方法。
2. 如果用户手册中没有提供解决方法，可以尝试重新启动UPS，有时候故障可能只是暂时的。
3. 如果UPS仍然无法正常工作，应联系专业的UPS维修人员进行故障排除和修复。
五、UPS维护1. 定期检查UPS的外观，清洁UPS的机壳和散热孔，确保UPS的散热良好。
2. 检查UPS的电池状态，确保电池正常工作。
如果发现电池老化或损坏，及时更换。
3. 定期测试UPS的自检功能，确保UPS能够正常启动和运行。
4. 如果UPS长时间不使用，应断开与电源插座的连接，并定期进行充电，以保持电池的性能。
5. 如果需要对UPS进行维修或更换部件，应请专业的UPS维修人员进行操作，切勿私自拆卸或修理。
六、总结UPS是保护电子设备免受电力故障和电力波动的重要设备。
通过遵循本文所提供的UPS操作规程，用户可以正确启动、关闭UPS，处理故障，并进行必要的维护，以确保UPS的正常运行和使用。
在使用UPS时，用户应始终注意安全，遵循UPS的用户手册和相关规定。
UPS维护管理规范
UPS维护管理规范一、引言UPS（不间断电源）是一种用于提供电力备份的设备，它在电力中断或波动的情况下能够提供稳定的电力供应。
为了确保UPS的正常运行和延长其寿命，需要制定一套维护管理规范。
本文将详细介绍UPS维护管理的各项要求和标准。
二、维护计划1. 定期维护：UPS应设立定期维护计划，以确保设备的正常运行。
根据UPS 的型号和使用情况，制定不同的维护频率，一般不超过三个月一次。
2. 预防性维护：除了定期维护，还应进行预防性维护。
通过定期检查、清洁和测试UPS的各个组件，可以提前发现问题并进行修复，避免故障的发生。
三、维护内容1. 清洁：定期清洁UPS设备，包括外壳、散热器、风扇等。
使用干净的软布擦拭外表面，避免使用含有腐蚀性或磨损性物质的清洁剂。
2. 环境检查：定期检查UPS周围的环境，确保没有灰尘、水分或其他有害物质进入设备。
3. 电池检查：UPS的电池是关键组件，需要定期检查其状态和性能。
检查电池的电压、容量、内阻等参数，如发现异常应及时更换。
4. 过载保护：UPS应设有过载保护功能，当负载超过额定功率时，应能自动切断电源，以保护设备和UPS本身。
5. 故障排除：当UPS出现故障时，应及时进行故障排除。
根据故障现象，采取相应的处理措施，如更换故障部件、修复电路等。
四、维护记录1. 维护日志：每次进行UPS维护时，应填写维护日志，记录维护的日期、维护内容、维护人员等信息。
维护日志应保存至少两年，以备查阅。
2. 维护报告：定期维护结束后，应编写维护报告，总结维护情况和发现的问题。
报告中应包括维护的日期、维护内容、发现的问题、解决方案等。
五、培训与认证1. 维护人员培训：UPS的维护应由专业人员进行，维护人员应接受相关培训，熟悉UPS的结构、原理和维护方法。
2. 维护认证：维护人员应持有相关的维护认证证书，证明其具备进行UPS维护的能力和知识。
六、应急预案1. 事故处理：当UPS发生故障或停止工作时，应立即采取相应的应急措施，如切换备用电源、通知维护人员等。
ups常见故障及排除方法
ups常见故障及排除方法标题：UPS常见故障及排除方法引言：UPS（不间断电源）是现代生活中必不可少的设备之一，它能为我们提供稳定的电力供应，保证我们的设备能够正常运行。
然而，由于各种原因，UPS也会出现一些常见故障。
本文将介绍几种常见的UPS故障，并提供相应的排除方法，希望能帮助读者更好地解决UPS故障问题。
一、UPS无法启动当UPS无法启动时，可能是由于以下原因所致：1. 电源插头未插好或电源插座没有电：首先检查UPS的电源插头是否插好，确定插座是否有电。
若插头插好，但插座没有电，可以尝试更换插座。
2. UPS内部故障：如果电源插头插好并且插座有电，但UPS仍然无法启动，可能是由于UPS内部故障。
这时，建议联系专业维修人员进行检修。
二、UPS无法充电当UPS无法充电时，可能是由以下原因造成：1. 电源插头接触不良：检查电源插头是否插好，并确保接触良好。
有时，电源插头接触不良可能导致UPS无法充电。
2. 电池老化：UPS的电池寿命有限，经过一段时间的使用后，电池会老化，从而影响充电效果。
这时，需要更换UPS电池。
3. 充电线路故障：检查UPS的充电线路是否正常。
如果线路损坏，可以更换或修复线路。
三、UPS无法供电当UPS无法供电时，可能是由以下原因所致：1. 电池电量耗尽：首先检查UPS的电池电量是否耗尽。
如果电池电量低于一定程度，UPS将无法正常供电。
此时需要及时充电或更换电池。
2. UPS输出线路故障：检查UPS输出线路是否损坏。
如有损坏，可以更换或修复线路。
3. UPS内部故障：如果以上两点都正常，但UPS仍无法供电，可能是由于UPS内部故障。
建议联系专业维修人员进行检修。
四、UPS报警当UPS发出报警声时，可能是由以下原因所致：1. 负载过大：检查UPS的负载是否超过额定数值。
如果负载过大，可以尝试减少负载或购买更高容量的UPS。
2. 电池电量不足：UPS报警声有时也可能是由于电池电量不足所致。

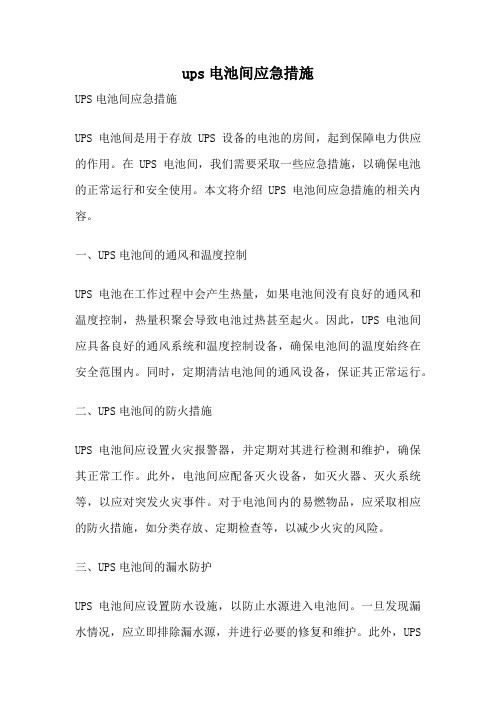

ups电池间应急措施
