轮毂单元的结构组成
轮毂单元资料
Cone 内圈
内圈，保持架加滚珠， 上法兰 ，下法兰
ABS
轮毂单元的配件材料
法兰：常规用55#钢、个别型号会用到65MN 如果是做长寿命会用到40MN 85MN。
内圈： 都用GCR15#轴承钢。 滚动体：都用GCR15#轴承钢（球、圆锥）。 保持架： PA (Nylon增强尼龙+玻璃纤维材料） 油脂：常规的用台湾国光、日本埃索（ESSO)还有稍微差一点的国产长城，
客人特别要求的话还用 日本协同(KYODO YUSHI） 。 密封圈：丁晴橡胶 耐温在-30℃--120℃ 更好的用氟橡胶 耐高温、耐磨、抗
老化等优点，耐温性提高：-40℃--150℃ 传感器（ABS）：A：ABS磁性密封圈 B:ABS齿圈 C：ABS传感器，a:线束
式的 b:盖式的 线束式的和盖式的又分主动与被动两种。主动式的成本要比 被动式的高一倍左右。
8/23/2019
8/23/2019
8/23/2019
8/23/2019
Wheel Bearing Nomenclature 轮毂轴承术语
Ball Bearing球类
Tapered Roller Bearing圆锥类
Outer Ring 外圈 Seal油封 Inner Ring 内圈 Cage 保持架 (Retainer)
Ball 钢球
Cup 外圈 Cage (Retainer) 保持架
单元常见的号码
1：美国FEDERAL MOGUL 公司的BCA NO:(513121,515050 515036),常规：512*** 513***（基本上都是球结构） 515***（基本上 都是圆锥结构）。
2：OE NO： (7470017，1L24-1104AC,15102294,42410-01010)。

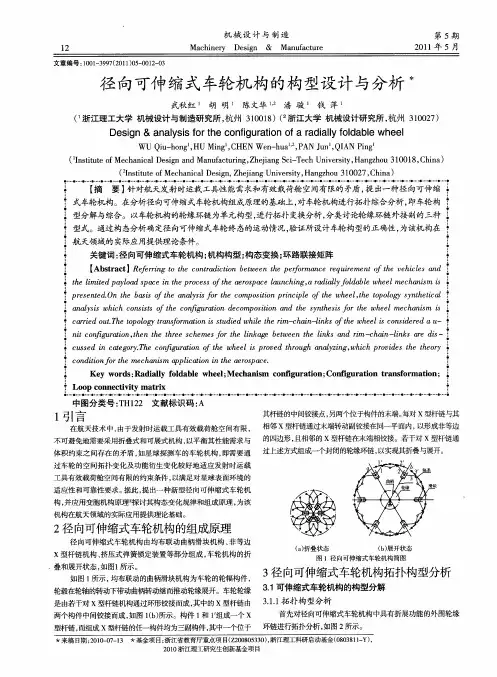

径向可伸缩式车轮机构的构型设计与分析
‘…． ・…． ・…． ・…． ・…． ・…． ． ． ． … ． … ． ・… ・… ・… ・ ・ ・…． ・…． ・…． ． … ． … ． … ． ・… ・ ・ ・ ・…． ・…． ・…． ． … ． … ． … ． ・… ・ ・ ・ ・…． ・…． ・…． ． ． … ． … ． … ． ・… ・… ・ ・ ● ・…． ・…． ・…． ・…． － … ． … ． … － … ． ・… ・ ・ ・ ・ ‘
ＷＵ Ｑｕ ｈ ｎ ￣ ｎ Ｃ Ｎ Ｗｅ－ ｕ １，Ａ ｕ Ｑ Ａ ｉｇ ｉ— ｏ ｇ， Ｍｉｇ，ＨＥ ｎ ｈ ａ，Ｐ Ｎ Ｊｎ， Ｉ Ｎ Ｐｎ 。 ＨＵ ２
（ ｎｔｕｅｏ ｃａ ｉａ Ｄ ｓ ｎａ ｄＭａ ｕａ ｔｒ ｇ Ｚ ｅｉ ｇＳ ｉＴ ｃ ｎｖｒ ｔ， ａ ｇｈ ｕ３ ０ １ ， ｈｎ ） ｓｔｔ Ｍｅｈ ｎｃｌ ｅｉ ｎ ｎ ｆｃｕｉ ， ｈｊ ｎ ｃ— ｅｈＵ ｉ ｓｙ Ｈ ｎ ｚｏ １０ ８ Ｃ ｉａ Ｉ ｉ ｆ ｇ ｎ ａ ｅｉ
ｊ航天领域Leabharlann 实际 提供理论条 应用 件。÷ 关键词 ： 向可伸缩式车轮机构 ； 径 机构构型 ； 构态变换 ； 环路联接矩阵
；
÷
！
【ｂｒ ｔＲ ｒ ｔｔ ｎａｃ ｎ ｅ ｅ ｅ ｅｏ ａ ｅｅ ｉｍｎｏｔ ｈｌ ａ Ａ ｓａ 】 ｒ ｏｈ ｃ ｔｄｔ ｔ ｅ ｔ ｒｒｎ ｑｒ ｅｔ ｖ ｉ ｓｎ ｔｃ ｅ ｏｒｉｉ ｂｗ ｎｈｐｆｍ ｃｒ ｕｅ ｈ ｅｃ ｄ： ｏ ｆｅ ｅ
： ａａｙｉ ｗ ｉ ｏｓｓ ｅｃｎ ｇ ｒ ｏ ｅｏ ｐ ｓ ｉ ｎ ｅｓｎｈ ｓ ｏ ｅｗ ｅ ｌ ｅ ｈ ｎｓ ： ｎ ｓ ｈｃ ｃ ｎｉ ｓｏ ｔ ｏｆ ｕ￣ｉ ｄ ｃ ｍ ｏｉｏ ａ ｄｔ ｙ ｔｅｉｆ ｒｔ ｈ ｅ ｍ ｃ ａ ｉ ｉ ｌ ｓ ｈ ｔｆ ｈ ｉ ｎ ｔｎ ｈ ｓ ｈ ｍ ｓ

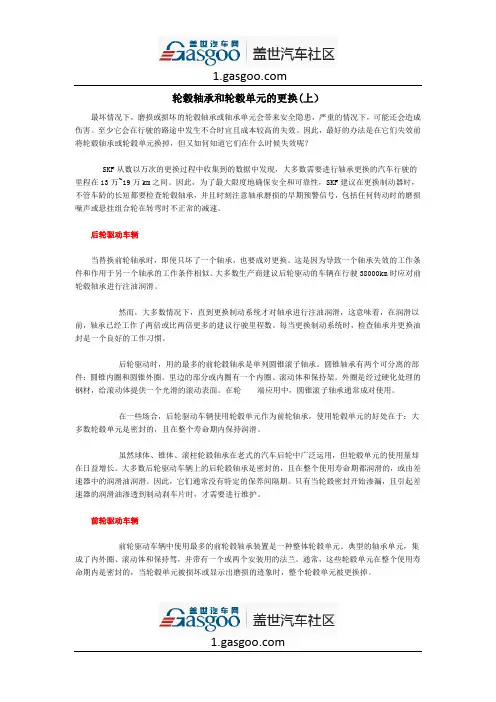

轮毂轴承和轮毂单元的更换(上)
轮毂轴承和轮毂单元的更换(上）最坏情况下，磨损或损坏的轮毂轴承或轴承单元会带来安全隐患，严重的情况下，可能还会造成伤害。
至少它会在行驶的路途中发生不合时宜且成本较高的失效。
因此，最好的办法是在它们失效前将轮毂轴承或轮毂单元换掉，但又如何知道它们在什么时候失效呢？SKF从数以万次的更换过程中收集到的数据中发现，大多数需要进行轴承更换的汽车行驶的里程在13万~19万km之间。
因此，为了最大限度地确保安全和可靠性，SKF建议在更换制动器时，不管车龄的长短都要检查轮毂轴承，并且时刻注意轴承磨损的早期预警信号，包括任何转动时的磨损噪声或悬挂组合轮在转弯时不正常的减速。
后轮驱动车辆当替换前轮轴承时，即使只坏了一个轴承，也要成对更换。
这是因为导致一个轴承失效的工作条件和作用于另一个轴承的工作条件相似。
大多数生产商建议后轮驱动的车辆在行驶38000km时应对前轮毂轴承进行注油润滑。
然而，大多数情况下，直到更换制动系统才对轴承进行注油润滑，这意味着，在润滑以前，轴承已经工作了两倍或比两倍更多的建议行驶里程数。
每当更换制动系统时，检查轴承并更换油封是一个良好的工作习惯。
后轮驱动时，用的最多的前轮毂轴承是单列圆锥滚子轴承。
圆锥轴承有两个可分离的部件：圆锥内圈和圆锥外圈。
里边的部分或内圈有一个内圈、滚动体和保持架。
外圈是经过硬化处理的钢材，给滚动体提供一个光滑的滚动表面。
在轮端应用中，圆锥滚子轴承通常成对使用。
在一些场合，后轮驱动车辆使用轮毂单元作为前轮轴承，使用轮毂单元的好处在于：大多数轮毂单元是密封的，且在整个寿命期内保持润滑。
虽然球体、锥体、滚柱轮毂轴承在老式的汽车后轮中广泛运用，但轮毂单元的使用量却在日益增长。
大多数后轮驱动车辆上的后轮毂轴承是密封的，且在整个使用寿命期都润滑的，或由差速器中的润滑油润滑。
因此，它们通常没有特定的保养间隔期。
只有当轮毂密封开始渗漏，且引起差速器的润滑油渗透到制动刹车片时，才需要进行维护。
轿车轮毂双列角接触球轴承结构设计
内沟道半径 ri = f i Dw
外沟道直径 ro = f oDw
