给水供水管道水压试验方案施工组织设计
给水管道水压试验方案
给水管道水压试验方案一、实施目的与要求为了确保给水管道系统的安全和可靠运行，对新建或改造的给水管道进行水压试验是必要的。
本试验方案的目的是检测给水管道系统的密封性和承压能力，以确保其达到设计和使用要求。
二、试验准备1. 试验设备：- 压力表：量程适应试验压力的压力表，精度要求高于试验压力的1%。
- 水泵：能够提供试验所需压力的水泵。
- 收敛装置：用于收集试验中耗用的水，并维持试验压力恒定的装置。
- 其他辅助设备：包括连接管道、阀门等。
2. 试验人员：- 试验负责人：负责试验全过程的监督和指导。
- 执行人员：实施试验操作和记录试验数据。
3. 试验材料：- 水源：用于试验的水源，水质应符合相关标准。
- 封堵材料：用于封堵试验管道的孔洞或接口。
4. 试验环境：- 温度：试验环境温度应在5℃~40℃之间。
- 干燥：试验区域应保持干燥、洁净。
三、试验步骤1. 准备工作：- 清洗管道：清洗试验管道，确保内部洁净，防止试验过程中产生杂质。
- 封堵孔洞：对于准备试验的孔洞或接口，使用封堵材料进行严密封堵。
2. 系统充水：- 打开供水阀门：逐渐打开供水阀门，将试验系统充满水，确保无气泡进入管道。
3. 压力保持：- 压力调节：使用水泵逐渐提高系统内的水压，并通过调节收敛装置，保持试验压力恒定。
- 压力保持时间：按设计要求保持一定时间（一般为30分钟），以检验管道系统的密封性。
4. 压力释放：- 关闭供水阀门：在试验结束后，逐渐关闭供水阀门，停止向试验系统供水。
- 压力释放：打开系统排气阀门，释放系统内的水压。
5. 结果评定：- 检查泄漏：使用目视、听觉等方法，检查试验管道系统是否有泄漏现象。
- 记录数据：记录试验压力、保持时间以及泄漏情况等试验数据。
- 结果评定：根据试验数据判断试验是否合格，如果发现泄漏或其他异常情况，需要进行相关修复或再次试验。
四、安全注意事项1. 试验过程中的操作人员应严格按照操作规程进行操作，确保人身安全。
给水管道压力试验方案
目录1 编制依据 (1)2 概况及特点 (1)3 施工准备及应具备的条件 (2)4 主要施工机械、测量设备及工器具 (4)5 人力资源计划 (5)6 施工进度计划 (6)7 施工主要流程 (6)8 施工方法 (6)9 质量控制和质检计划 (7)10 职业健康安全与环境控制 (10)11 记录表式 (12)1 编制依据2 概况及特点本工程位于固原市学院路，新建PE管道为中水管道、节灌管道管道试压是管道工程中不可忽视的一个环节，管道试压常采用水压试验。
根据场地实际条件，可利用的试压水源，组成管道系统的配件和附件（阀门、井室）的数量，管道各部位的高差情况等条件决定试压的长度。
管道试压的目的，是检查已安装好的管道系统的强度是否能达到设计要求，也对承载管架及基础进行考验，以保证正常运行使用，它是检查管道质量的一项重要措施。
在国电织金电厂管道安装过程中对管道及其附件进行试压，检查管道的强度，为后续的系统调试和设备单机试运创造条件。
学院路管道主要包中水管道、节灌管道。
主要系统规格型号：（仅作参考，可能与实际情况有所出入）3 施工准备及应具备的条件3.1施工准备3.1.1管道试压手续准备就绪并经批准。
3.1.2管道试压前，检查清单确认并经批准。
3.1.3涉及的无损检测报告提交完成并经批准。
3.1.4管道试压用的临时材料及工装准备就绪并经检查确认。
试压用临时材料应喷上红漆,不可同正式合同材料混淆。
3.1.5水压泵现场调试合格并确认可投入使用。
3.1.6管道试压进水管线经现场确认符合要求并完成准备工作。
3.1.7压力表经检测合格，且量程符合要求。
弹簧压力表的精度不能低于1.5级，即压力表最大允许误差不超过最高刻度的1.5%。
最大量程应为试验压力的1.5倍。
为方便读数，表壳的公称直径不应小于150mm。
且在使用前应校正。
3.2水压试验应具备的条件3.2.1水压试验前必须对管道节点、接口进行认真的检查。
3.2.2对管道的排气系统（排气阀）进行检查和落实。
pe给水管道工程施工组织设计
pe给水管道工程施工组织设计一、工程概述本次 pe 给水管道工程位于具体地点，旨在为该区域提供安全、稳定的供水服务。
工程管道总长度为具体长度，管径范围为具体管径范围。
施工区域地形复杂，包括列举地形特点，如山地、平原、丘陵等，且周边环境多样，有描述周边环境，如居民区、商业区、工业区等。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，进行图纸会审，编制施工方案和技术交底。
2、对施工人员进行技术培训，确保其掌握 pe 管道施工的技术要点和质量要求。
（二）材料准备1、根据工程需求，采购符合国家标准的 pe 给水管材及管件，确保材料质量。
2、对进场的材料进行检验，包括外观检查、尺寸测量、性能测试等，不合格材料严禁使用。
（三）施工机具准备1、配备专用的 pe 管道焊接设备、切割设备、试压设备等。
2、对施工机具进行调试和维护，确保其性能良好，能够正常运行。
（四）现场准备1、清理施工现场的障碍物，平整场地，确保施工道路畅通。
2、按照施工平面布置图，设置临时设施，如仓库、办公区、生活区等。
三、施工工艺流程（一）测量放线1、根据设计图纸，利用全站仪、水准仪等测量仪器进行测量放线，确定管道中心线和检查井位置。
2、设置控制桩和水准点，并进行保护，以便在施工过程中进行测量复核。
（二）管沟开挖1、根据管道埋深和地质情况，选择合适的开挖方式，如人工开挖、机械开挖或人机配合开挖。
2、管沟开挖应按照设计要求控制坡度和宽度，避免超挖和扰动基底。
3、在管沟开挖过程中，如遇到地下管线、文物等，应及时采取保护措施，并通知相关部门。
（三）管道安装1、将 pe 管材和管件吊运至施工现场，采用吊车或人工搬运，注意保护管材和管件不受损伤。
2、按照设计要求和施工规范，对管材和管件进行连接，常用的连接方式有电熔连接和热熔连接。
3、管道安装应保持顺直，坡度符合设计要求，接口处应严密无渗漏。
（四）管沟回填1、在管道安装完毕并经检验合格后，及时进行管沟回填。
给水管道试压技术方案(工程科)
管道试压专项技术指导文件管道试压是有压管道工程中一个不可忽视的重要环节。
根据现场实际情况，本工程管道试压采用水压试验，选择便于分段、易取水的部位按线路分段试压。
一、工程概况本工程地址西起谢家路江东侧，东至泗门与小曹娥交界处，管径为,沿复线南侧铺设，全长约。
其中桩号段，安装球墨管米，钢管米，牵引管道米。
段，安装球墨管米，钢管米，牵引管道米，管道米。
本工程输水管线最高工作压力为，管道在施工完毕后，应作水压试验，设计管道试验压力为。
二、编制依据、小曹娥至临山沿复线连通管——标给水工程施工图。
、《给水排水管道工程施工及验收规范》(—)、《建筑施工安全检查标准》()三、施工难点、本工程管道线路长为左右，试压分段两段进行。
、沿线较多地段取排水比较困难。
、冬季施工给试压带来不便。
四、组织组织五、、管道试压前应具备的条件①管道安装检查合格, 符合设计要求、规范要求。
②试验管段所有敞口已封堵严密，不得有渗水现象。
③管道安装后，钢管接头处、焊接钢管焊接处外观检查全部合格。
④管口封闭完成并检查合格，压力仪表安装就位。
⑤试压临时管道连接完成。
⑥将注水阀门打开，开始注水，向试验管段管道内注水，管道注水应从下游缓慢灌入，注入时在试验管段的上游管顶及管段中的凸起点设排气阀，管道注水工作应缓慢进行，保证管道内空气充分排出，防止管内产生气锤或水锤。
如发现管段末端堵板上预留管管口有水冒出，目测无气泡带出时，视注水完成，试验管段注满水后，在无压情况下充分浸泡小时后再试压。
⑦试压设备调试合格并安装就位。
⑧在试压前，应对试压的管线进行完整性检查。
完整性检查的依据是管道断面图、管道平面图等技术文件。
完整性检查的方法一是施工班组对自己施工的管线按施工图自行检查，二是施工技术人员对试压的系统每根管线逐条复检。
⑨试压工作的物资准备主要包括试压设备的维护保养、安全检查和进场布设。
各种试压用仪器、仪表的校验、检查和安装。
试压临时管线及配件的安装布置。

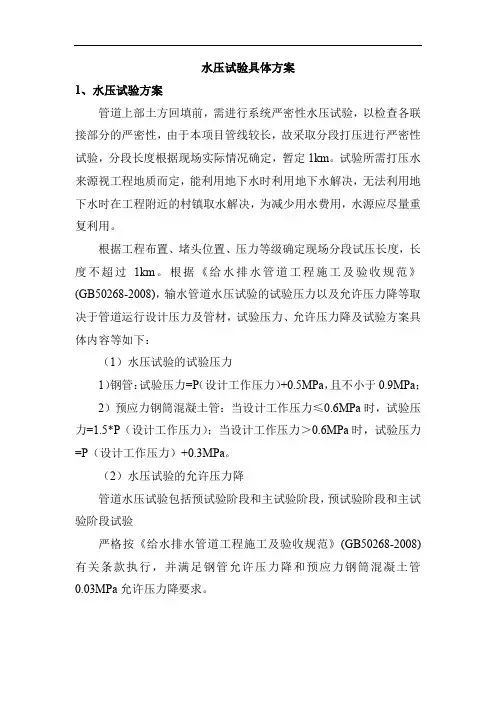

水压试验具体方案
水压试验具体方案1、水压试验方案管道上部土方回填前，需进行系统严密性水压试验，以检查各联接部分的严密性，由于本项目管线较长，故采取分段打压进行严密性试验，分段长度根据现场实际情况确定，暂定1km。
试验所需打压水来源视工程地质而定，能利用地下水时利用地下水解决，无法利用地下水时在工程附近的村镇取水解决，为减少用水费用，水源应尽量重复利用。
根据工程布置、堵头位置、压力等级确定现场分段试压长度，长度不超过1km。
根据《给水排水管道工程施工及验收规范》(GB50268-2008)，输水管道水压试验的试验压力以及允许压力降等取决于管道运行设计压力及管材，试验压力、允许压力降及试验方案具体内容等如下：（1）水压试验的试验压力1）钢管：试验压力=P（设计工作压力）+0.5MPa，且不小于0.9MPa；2）预应力钢筒混凝土管：当设计工作压力≤0.6MPa时，试验压力=1.5*P（设计工作压力）；当设计工作压力＞0.6MPa时，试验压力=P（设计工作压力）+0.3MPa。
（2）水压试验的允许压力降管道水压试验包括预试验阶段和主试验阶段，预试验阶段和主试验阶段试验严格按《给水排水管道工程施工及验收规范》(GB50268-2008)有关条款执行，并满足钢管允许压力降和预应力钢筒混凝土管0.03MPa允许压力降要求。
2、管道水压试验（1）管道浸泡时间对试压管道冲水时一并进行排气，管道冲水完成后进行浸泡，浸泡时间不小于48小时。
（2）水压试验的压力标准试验段内，管材设计工压最高值减去0.3Mpa，作为水压试验压力，就高不就低。
考虑到试验段长度不一、地形起伏较大，管材设计工压不一，试验段内设计工压最小的管材不应再在此段试验时超过规范规定的压力受到破坏，因而确定以下二个压力值，取小值作为该段的试验压力。
1）每水压试验段的设计最大压力数值-0.3Mpa作为水压试验压力；2）每水压试验段的设计最小压力数值+0.3Mpa作为水压试验压力。
给水管道水压试验方案(完整版)
给水管道水压试验方案一、工程概况本工程为汉阳区磨山村城中村改造开发E地块工程（一期）一标段，A11#、B08/09#为33层，C02#为32层。
本工程供水系统竖向分区供水：本工程1~2层住宅用水由市政给水管网直接供水，供水压力为0.27MPa，下行上给。
住宅加压给水系统分为四个区，共设二套变流恒压加压泵组。
生活加压给水设备设于给水加压泵房。
划分具体如下：一区为3~10层，二区为11~18层，三区为19~26层，四区为27~33层（C02#楼为32层）。
一区二区合用一套低区生活给水泵组，低区加压水入口压力为0.70MPa；三区四区合用一套高区生活给水泵组，高区加压水入口压力为1.10MPa。
给水管为PP-S内涂塑钢塑复合管，采用减压阀分区，入户压力超0.35Mpa时采用支管减压；进户给水管为PPR塑料管。
二、具体方案依据《建筑给排水及采暖工程施工质量验收规范》（GB 50242-2002）第4.2.1条要求：室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给水管道系统试验压力为工作压力的1.5倍，但不得小于0.6MPa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力下降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳定1h，压力降不得超过0.05MPa，然后再工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
1.压力试验准备阶段应注意问题：①、试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。
②、管道上的膨胀节已设置了临时约束装置。
③、试验用压力表已校验，仪表外观齐全，铅封、未脱落，并在周检期内，其精度不得低于1.5级，表的满刻度值应为被测压力的1.5～2倍，压力表不得少于2块。
④、符合压力试验要求的液体（水）已经备齐。
⑤、按试验的要求，管道已经固定。
管道水压试验方案
目录一、工程概况 (1)二、编制依据 (1)三、水压试验准备工作 (2)四、水压试验流程 (3)五、水压试验 (4)六、安全保证措施 (5)七、管道冲洗及消毒 (6)一、工程概况本工程为昆明市马金铺高新技术产业基地消防站给水工程。
马金铺高新技术产业基地消防站用水接自高新技术产业基地10号路北侧原有市政给水管，接装DN100总进水管采用定向钻牵引技术，非开挖穿越高新技术产业基地10号路，外加DN150钢套管，至高新技术产业基地DN100庭院管；内部为庭院管至各用水点止。
本工程设计给水管道总长397米，其中DN100钢管长28米，壁厚4mm；DN100球墨铸铁管长357米，管道公称压力0.6MPa。
安装消火栓5座，浇筑阀门井9座；需进行水压试验。
本工程水压试验包括DN100球墨铸铁管及DN100钢管.本工程管道工作压力0.6MPa，试验压力值为1.1MPa。
计划水压试验时间：2012年10月19日现场负责人：×××联系电话：×××××××××××二、编制依据1、本工程设计施工图。
2、GB 50268-2008 《给水排水管道施工及验收规范》。
3、GB 50236-98 《现场设备、工业管道焊接工程施工及验收规范》。
三、水压试验准备工作1、管道已安装完毕，并经验收合格，回填土高程符合规范要求。
管道顶部回填土已留出接口位置以便检查渗漏处。
2、管道固定设施已按设计要求安装合格；管道附属设备已按要求坚固、锚固合格；管件的支墩、锚固设施混凝土强度已达到设计强度；未设置支墩、锚固设施的管件，应采取加固措施并检查合格支护沟槽。
3、管线两端设置后靠，后背应设在原状土及人工后背土上，土质松软时应采取加固措施；后背墙面应平整并与管道轴线垂直。
后背按设计规范施工，必要时打钢板桩加固，保证能承受试验压力。
给水管道压水试验方案
给水管道压水试验方案试验目的验证给水管道系统的完整性和严密性。
检测管道系统是否存在渗漏或损坏。
确保管道系统符合设计标准和规范要求。
试验范围新安装的给水管道系统。
经过维修或改造的给水管道系统。
怀疑存在渗漏或损坏的给水管道系统。
试验方法水压试验：向管道系统注入水，并通过加压泵保持压力。
分段试验：将管道系统划分为较小的试验段，逐段进行试验。
试压时间：根据管道系统的尺寸和压力等级，确定适当的试压时间。
试验设备加压泵压力表压力传感器管道堵头泄漏检测工具试验步骤1. 准备关闭给水管道系统的所有阀门。
在管道系统末端安装管道堵头。
安装压力表和压力传感器。
2. 加压使用加压泵向管道系统注入水。
逐渐提高压力，直至达到试验压力。
保持试验压力恒定，通常为管道设计压力的1.5倍。
3. 保压维持试验压力一定时间，通常为24小时。
定期监测压力，确保无明显下降。
4. 记录数据记录试验期间的压力变化。
观察是否有泄漏或渗水的迹象。
5. 降压缓慢释放管道系统中的压力。
打开阀门，让水排出系统。
6. 检查检查管道系统是否有渗漏或损坏的迹象。
验证压力保持稳定，没有明显下降。
7. 评估结果分析试验数据，确定管道系统的完整性和严密性。
识别任何泄漏或损坏的位置。
出具试验报告，记录试验结果和评估结论。
试验注意事项确保试验时管道系统周围没有人员。
根据管道尺寸和压力等级选择合适的试验设备。
严格遵循试验步骤和安全规范。
仔细观察试验期间的压力变化和泄漏迹象。
试验后及时关闭阀门，避免水压损坏管道或设备。
质量控制措施试压过程中严格控制压力和时间。
使用经过校准的压力表和传感器。
定期检查管道系统各个连接点的密封性。
由合格且经验丰富的技术人员监督试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、工程概述 ........................................................................................................................................... - 1 -二、编制依据 ........................................................................................................................................... - 1 -（一）试压分段计划 ....................................................................................................................... - 2 - （二）压力管道水压功能性试验.................................................................................................... - 2 -1、压力试验流程...................................................................................................................... - 2 -2、试压方法 ............................................................................................................................. - 3 -2.1 试压准备 ........................................................................................................................... - 3 -2.2 注水 ................................................................................................................................... - 5 -2.3 升压 ................................................................................................................................... - 5 -2.4 稳压 ................................................................................................................................... - 6 -2.5 卸压 ................................................................................................................................... - 6 -2.6 排水 ................................................................................................................................... - 6 -五、材料与设备 ....................................................................................................................................... - 8 -六、水压试验时间安排 ........................................................................................................................... - 8 -1）第一阶段试压： ......................................................................................................................... - 8 - 2）第二阶段试压： ......................................................................................................................... - 8 -七、水压试验要求 ................................................................................................................................... - 9 -八、试验组织机构 ................................................................................................................................. - 13 -1、组织单位 ................................................................................................................................... - 13 -2、参与单位 ................................................................................................................................... - 13 -压力管道水压试验方案一、工程概述工程名称：XXXX工程工程地址：XX工业区建设单位：XXXX有限公司施工单位：XXXX有限公司设计单位：XXXX有限公司监理单位：XXXX有限公司工程质量：合格。
