《欧姆定律》试题大全(含答案)
《欧姆定律》试题大全
一、选择题
1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中错误的是［ ］
A．R由铜线的长度和横截面积决定 B．R的大小与U有关
C．铜线的电阻对电流通过有阻碍作用 D．R的大小与I无关
2．两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联的总电阻是［ ］
A．5Ω B．10Ω C．20Ω D．40Ω
3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［ ］
A. R/4 B.R/2 C. R/2 D.2R
4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［ ］
A．4R B．R/4 C．4/R D．2R
5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ ］
A．电流强度较大 B．电流强度较小 C．电压较大 D．电压较小
6．下面四对并联电阻，总电阻最小的是 ［ ］
A．两个4Ω B．一个4Ω，一个6Ω C．一个1Ω，一个8Ω D．一个2Ω，一个7Ω
7．今有三个电阻，它们的电阻值分别是aΩ、bΩ、cΩ，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［ ］
A．c
8．两个电阻值相等的电阻，每个电阻的电阻值为R。现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［ ］
A．大于R B．小于R C．仍等于R D．无法判定
9．有一条电阻线，在其两端加1V电压时，测得电阻值0.5Ω，如果在其两端加10V电压时，其电阻值应为［ ］
A．0.5Ω B．5Ω C．0.05Ω D．20Ω
10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻［ ］
A．既小于R1又小于R2 B．既大于R1又大于R2 C．小于R2而大于R1 D．等于R1与R2之和
12．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是［ ］
A．把200Ω的电阻与600Ω的电阻串联起来
B．把100Ω的电阻与200Ω的电阻串联起来
C．把100Ω的电阻与200Ω的电阻并联起来
D．把200Ω的电阻与600Ω的电阻并联起来
13．导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，那么导体的电阻和电流强度分别是［ ］
A．5Ω，1.2A B．5Ω，2A C．7.5Ω，0.8A D．12.5Ω，0.8A
A．当电压增大2倍时，电阻R增大2倍 B．当电流强度增大2培时，电阻R减小2倍
C．电阻是导体本身的性质，当电压为零时，电阻阻值不变 D．当电压为零时，电阻R也为零
18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［ ］
A．K1、K2闭合时，通过R1与R2的电流之比是1：2
B．K1、K2闭合时，通过R1与R2的电流之比是2：1
C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1
D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：1
19．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［ ］
A．A表和V表的示数都变小 B．A表和V表的示数都变大
C．A表的示数变大，V表的示数变小 D．A表的示数变小，V表的示数变大
20．如图48所示电路，滑动变阻器R1的电阻是500Ω，R2的电阻是300Ω，变阻器滑片P与V表一端相连，当滑动片P由a向b滑动时，V表的读数变化范围是［ ］
A．0~6V B．3.75~6V
C．2.25~6V D．0~3.75V
23．将A表先后串联在图51中的A处、B处、和C处，当电键K闭合时，A表接在何处的读数最大？［ ］
A．A处 B．B处
C．C处 D．三处都一样
24．在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的A表的示数将比原来增大［ ］
25．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，A表示数 ［ ］
A.不变 B.变为原来2倍 C.变为原来的1/2 D.无法判断
26．图54中的滑动变阻器R1的阻值是200Ω，电阻R2是300Ω，电源电压是6V且保持不变，当滑动变阻器的滑片P由a端滑到b端，V表示数的变化是［ ］
A．6V~0V B．3.6V~6V C．6V~3.6V D．6V~2.4V
27．图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于A表和V表示数的变化以及发生变化原因的简要分析，正确的是［ ］
A．不管P向哪端滑动，R2都是不变的，所以V表示数不变，A表示数将在P向a端滑动时变小，P向b端滑动时变大
B．不管P向哪端滑动，R1都是不变的，所以V表示数不变，A表示数将在P向b端滑动时变小，P向a端滑动时变大
C．P向a端滑动时，R1不变，R1两端电压不变，V表示数变小，R3也变小，所以A表示数不变 D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以V表示数变小，那么，通过R2的电流变小，A表示数变大
E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以V表示数变大，干路中电流变小，通过R2的电流变大，A表示数变小
28．图56所示的电路中，电压U保持恒定，当K断开时，A表的读数是［ ］
A．A1变大、A2不变
B．A1变小、A2不变
C．A1不变、A2变小
D．A1不变、A2变大
29．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［ ］
A．A表示数变小，V表示数变大 B．A表示数变小，V表示数变小
C．A表示数变大，V表示数变小 D．A表示数变大，V表示数变大
30．图58所示电路中，电源电压保持不变，R1=3R2，K1断开时，发培表示数为I1；闭合时，A表示数为I2。I1与I2之比是［ ］
A．1：3 B．1：4
C．3：4 D．4：3
31．如图59所示，电源电压为9V，定值电阻R为5Ω，滑动变阻器R0的最大电阻值为4Ω，那么当滑动片由滑动变阻器的a端滑向b端时，V表的示数是［ ］
A．由0逐渐增大到9V
B．由0逐渐增大到5V
C．由0逐渐增大到4V
D．由4V逐渐减小到0
32．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［ ］
A．A变小、V1变大，V2变小
B．A变大、V1变大，V2变小
C．A变小、V1变小，V2变大
D．A变大、V1变小，V2变大
33．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的？［ ］
A．A表的示数变大，V表的示数变小，电灯L变亮
B．A表的示数变小，V表的示数变小，电灯L变暗
C．A表的示数变小，V表的示数变大，电灯L变暗
D．A表的示数变大，V表的示数变小，电灯L变亮
34．如图62电源电压不变，当滑动变阻器的滑片位于最右端时，V表V1和V2的读数分别为12V和4V，A表A的读数为1A，当滑片位于变阻器中间时，各表的读数分别是［ ］
A．V1为12V；V2为4V；A为0.8A
B．V1为12V；V2为2.4V；A为1.2A
C．V1为9.6V；V2为2.4V；A为1.2A
D．V1为8V；V2为4V；A为0.8A
35．如图63所示，电源电压不变，当合上电键K时，电路中A表与V表的示数变化情况是［ ］
A．A表示数变大、V表示数变大
B．A表示数变小、V表示数变小
C．A表示数变小、V表示数变大
D．A表示数变大、V表示数变小
36．如图64将电阻值为R的导线接在a，b两端，V表的读数为12V，A表的读数是0.8A，若换用电阻值为4R的导线接在a、b两端，则V表和A表的读数分别为［ ］
A．3V、0.2V B．12V、0.2A
C．3V、0.8A D．12V、3.2A
37．图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L仍能正常发光，滑动变阻器的滑片P应该［ ］
A．向右移动 B．不动
C．向左移动 D．先向右移，再回到原位
38．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是 ［ ］
A．U1=U2 B．U1>U2 C．U1
39．在图66所示的电路中，电压U保持不变，滑动变阻器R2的总电阻值是R1的7倍。当滑片P由a移到b时，R1两端电压的变化范围是 ［ ］
A．从0到U/7 B．从U到U/8
C．从0到U/8 D．从U到U/7
40．图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的［ ］
二、填空题
41．将电阻值为6Ω和3Ω的电阻并联时，总电阻为______Ω。
42．图68中有四组不同的电阻，已知R1
43．修理某用电器时，需要一只4.5Ω的电阻，现在手边有1Ω电阻2只，9Ω电阻4只，4Ω电阻2只，应选用______Ω电阻______只______联。
44．已知两个电阻的数值R1=R2=10Ω，则这两个电阻串联后的总电阻是___Ω，这两个电阻并联后的总阻值是 __Ω。
45．在一段导体两端加2V电压时，通过它的电流强度是0.4A，这段导体的电阻是______Ω；如果在它两端不加电压，通过它的电流强度是______A，这段导体的电阻是______Ω。
46．如图69所示，电源电压U=12V（保持不变），电阻R1=100Ω，变阻器R2的最大电阻值是60Ω，闭合电键K，当滑动片P从R2的左端到右端的过程中，V表读数最小值是______V，A表读数的最大值是______A。
47．在图70所示的电路中，电源电压保持不变，要使A表的读数增大，变阻器R的滑片P应

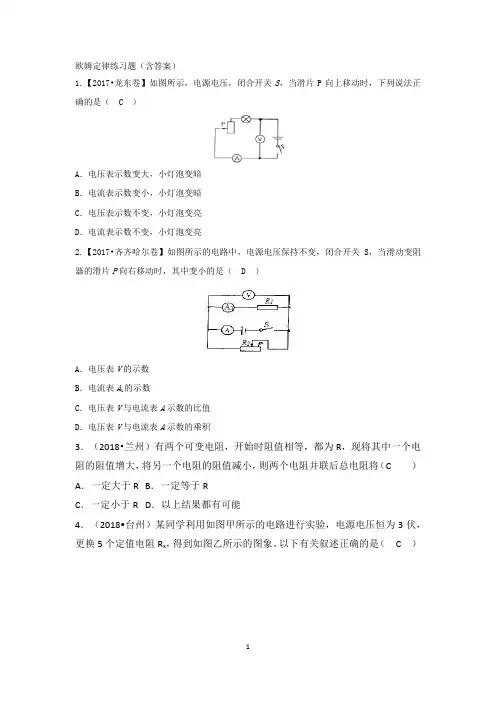

欧姆定律练习题(含答案)
1
欧姆定律练习题（含答案）
1.【2017•龙东卷】如图所示，电源电压，闭合开关S，当滑片P向上移动时，下列说法正确的是（ C ）
A．电压表示数变大，小灯泡变暗
B．电流表示数变小，小灯泡变暗
C．电压表示数不变，小灯泡变亮
D．电流表示数不变，小灯泡变亮
2.【2017•齐齐哈尔卷】如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，其中变小的是（ D ）
A．电压表V的示数
B．电流表A1的示数
C．电压表V与电流表A示数的比值
D．电压表V与电流表A示数的乘积
3．（2018•兰州）有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（C ）
A．一定大于R B．一定等于R
C．一定小于R D．以上结果都有可能
4．（2018•台州）某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述正确的是（ C ） 2
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5伏不变
C．滑动变阻器阻值变化范围为1欧～5欧
D．将Rx从5欧换成10欧后，应将滑片P向左移
4,（2018•眉山）如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（ D ）
A．2：1 B．1：2 C．3：2 D．2：3
5.（2018•滨州）下列说法中正确的是（ D ）
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
6.（2018•武汉）为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ D ） 3
《欧姆定律》单元测试题一(含答案)
一、单项选择题（每小题2分，共36分）
1．如图所示的电路中电阻R1＝2Ω，R2＝1Ω电压U保持不变当开关S断开时电流表A的示数I当开关S闭合时电流表A的示数为I'则I与I'的比值为（ ）
A．1：2 B．2：1 C．2：3 D．3：2
2．如图所示的电路中a、b端电压保持不变已知R1：R2＝1：4则开关S闭合前后通过R2的电流之比及R2两端的电压之比分别是（ ）
A．4：55：4 B．4：54：5 C．5：44：5 D．5：45：4
3．如图是一种自动测定油箱内油面高度的装置R是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变器的金属滑片上移时（ ）
A．电路中的电流减小油箱油面降低
B．电路中的电流增大油箱油面降低
C．电路中的电流增大油箱油面升高 D．电路中的电流减小油箱油面升高
4．一段导体两端的电压是4．0V时导体中的电流是1．0A如果将电压减少到2．0V时导体中的电流为（ ）
A．2．0A B．0．25A C．3．0A D．0．50A
5．如图所示的电路中电源电压U＝4．5V且保持不变电阻R1＝5Ω变阻器R2的最大值为20Ω电流表量程为0～0．6A电压表量程为0～3V为保证电表安全变阻器连入电路的阻值范围是（ ）
A．2．5Ω～10Ω B．0Ω～20Ω C．2．5Ω～20Ω D．0Ω～10Ω
6．小明同学为了探究“保持电压不变电流跟电阻的关系”在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（ ）
A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动
C．将滑动变阻器滑片向左移动 D．适当增加电池的节数
7．有一段粗细均匀的电阻丝将它接在6V的电源上时通过它的电流是0．5A如果把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是（ ）
欧姆定律试题和答案
欧姆定律试题和答案
一、欧姆定律选择题
1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（ ）
A. 4：1；1：4 B. 1：4；4：1 C. 1：5；5：1 D. 5：1；1：5
【答案】 A
【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝ ；
当开关闭合时，通过R2的电流I2＝ ；
则电流表的示数I＝I1+I2＝ ；
由题意知： ＝ ＝ ＝ ；
则解得：5R2＝R1+R2；
即 ＝ ；
由功率公式P＝ 得：
R1消耗的电功率P1＝ ；
R2消耗的电功率P2＝ ；
则功率之比： ＝ ＝ ；
故答案为：A
【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；
两电阻并联，则由功率公式P＝ 可求得功率关系。
2．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（ ）
A. 电压表示数不变，电流表示数变大 B. 电压表示数变大，电流表示数变小
C. 电压表示数变小，电流表示数变小 D. 电压表示数变大，电阻R1的电功率变大
【答案】 D
【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由
知，电路中的电流变大，即电流表的示数变大；根据 ，电阻R1的电流增大，两端的电压也增大，根据 知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。
欧姆定律练习题(含答案) 2
加速度学习网 我的学习也要加速
欧姆定律练习题（含答案）
有疑问的题目请发在“51加速度学习网”上，让我们来为你解答
（）51加速度学习网 整理
一、填空题：
1.在电阻一定的情况下，导体的电流强度跟这段导体________成________。
2.一段导体两端电压是4伏特，导体中的电流强度是1安培，若导体两端电压是2伏特，则导体中的电流强度是________安培。
3.某电路两端电压一定，电路两端接入10欧姆的电阻时，通过这导体的电流强度是1.2安培，若改接24欧姆电阻时，则通过电路的电流强度是________安培。
4.欧姆定律的内容是：导体中的电流强度跟________跟_______。数学表达式为________。公式中的三个物理量的符号：________表示________，表示________，________表示________。
5.安培表的电阻很小，从欧姆定律分析：在电学实验中绝不允许把安培表直接与电源两极相连的道理是______
__。
6．铭牌上标有“6V 10Ω”的电铃，要串联一个______欧姆的电阻，才能使它在9伏特的电压下正常工作。
7．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2______。
8．导体甲的电阻比导体乙的电阻大。若把它们串联在电路里，则甲两端的电压比乙两端的电压______；若把它们并联在电路里，则通过的电流强度甲比乙______。
二、选择题：
1．对于金属导体，还必须满足下列哪一个条件才能在导体中产生恒定的电流？ （ ）

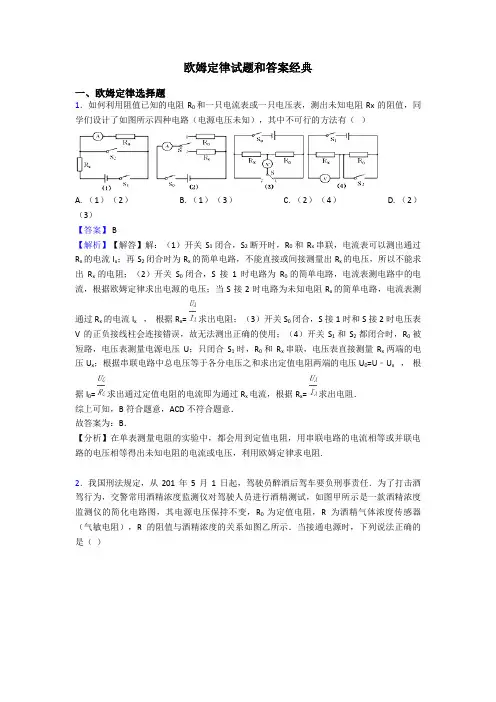

欧姆定律试题和答案经典
欧姆定律试题和答案经典
一、欧姆定律选择题
1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（ ）
A. （1）（2） B. （1）（3） C. （2）（4） D. （2）（3）
【答案】 B
【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和Rx串联，电流表可以测出通过Rx的电流Ix；再S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix ， 根据Rx= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣Ux ， 根据I0= 求出通过定值电阻的电流即为通过Rx电流，根据Rx= 求出电阻．
综上可知，B符合题意，ACD不符合题意．
故答案为：B．
【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.
2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（ ）
《欧姆定律》单元测试题(含答案)
《欧姆定律》单元测试题(含答案)
一、欧姆定律选择题
1．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（ ）
A. 电流表的示数变大，小灯泡变亮 B. 电流表的示数变小，小灯泡变亮
C. 电压表的示数变小，小灯泡不亮 D. 电压表的示数变大，小灯泡不亮
【答案】D
【解析】【解答】解： 当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；
S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；
根据串联电路电压的规律，故电压表示数变大，
根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I= 可知，电路中电流变大，电流表示数变大；
综上所述，只有D正确，ABC错误．
故选D．
【分析】分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．
2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（ ）
A. R0的阻值是5Ω
B. 电路的最大总功率12.8W
C. R0的最小功率是1.6W
D. 滑动变阻器最大阻值是35Ω
【答案】 C
【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，此时电路的总功率最大，
由乙图可知，电路中的最大电流I大＝1.6A，
由I＝可得，R0的阻值：
R0＝ ＝＝5Ω，A符合题意；
电路的最大总功率：
P大＝UI大＝8V×1.6A＝12.8W，B符合题意；（2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，
初三物理欧姆定律测试题(含答案)
初三物理欧姆定律测试题（含答案）
一、选择题
1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A. 灯泡L变亮 B. 电压表V示数变大 C. 电流表A1示数变小 D. 电流表A2示数变大
【答案】 C
【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；
根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；
当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.
2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（ ）
A. 电源电压为9V B. 小灯泡的额定功率为3W
C. 电阻丝AB的最大阻值为6Ω D. 滑片P在A、B两端时小灯泡的电功率之比为1：8 【答案】D
【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，
2020-2021备战中考物理 欧姆定律综合试题含答案解析
一、初中物理欧姆定律的实际应用问题
1．如图所示电路，电源电压保持不变·当闭合开关S，调节滑片的位置，使滑动变阻器的阻值从最大变化到最小，得到两个电阻的“U-I”关系图像如图所示，则下列判断正确的是
A．滑动变阻器滑片在中点时，电流表示数为0.3 A B．定值电阻的阻值为20 Ω
C．图象乙反映了的U-I关系 D．滑动变阻器R2的阻值变化范围为0~10 Ω
【答案】A
【解析】
【详解】
C．从“U-I”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R1的图像，故C错误；
B．当滑动变阻器的阻值最大时，两电阻串联，电路中的电流最小；由图乙可知，此时电路中的电流I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；因为串联电路总电压等于各支路电压之和，所以电源电压为
122V4V6VUUU；
根据欧姆定律可得，定值电阻R1的阻值：
112V=10Ω0.2AURI，
故B错误；
D．滑动变阻器的阻值最大为：
224V=20Ω0.2AURI，
即滑动变阻器R2的阻值变化范围为0～20Ω，故D错误；
A．因为串联电路中总电阻等于各分电阻之和，所以变阻器滑片在中点时，电流表示数：
126V0.3A1110Ω20Ω22UIRR，
故A正确。
2．两个小灯泡L1和L2，规格分别是“6V，3W”和“3V，3W”，分别如图甲乙所示接入电路，闭合开关S，两灯泡发光，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．甲电路中，当电源电压为9V时，两个小灯泡都正常发光
B．甲电路中允许最大的电流为0.5A
C．乙电路中，当L2正常发光时，干路电流为1.25A
D．乙电路中，电路消耗的最大功率为3W
【答案】BC
【解析】
【详解】
A．由P=UI可得，两灯泡的额定电流分别为：
1113W0.5A6VPIU，
物理欧姆定律检测试题(含答案)
物理欧姆定律检测试题（含答案）
一、选择题
1．如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（ ）
A. 3.0V B. 2.5V C. 2.0V D. 1.5V
【答案】 B
【解析】【解答】解：由图S接b时，R2与R串联，
由欧姆定律知：U=IR，此时电压表测R2两端电压，示数为U′，
即有U′=I′R2=×15Ω…①，
同理，S接a时，R1与R串联，此时电压表测R1两端电压，示数为2V，
则有：2V=IR1=×10Ω…②，
①÷②可得：
=，
所以U′=3V×，
因为＜1，所以U′＜3V；
R1、R2分别与R串联，R2＞R1 ， 根据串联电路的分压原是可知：R2与R2串联时比R1与R串联时分压多，即S接b时电压表示数大于2V；
综上可知：2V＜U′＜3V，故B正确，ACD错误．
故选B．
【分析】由欧姆定律可得出开关置于两位置时的电压表示数表达式，通过分析可得出电压的可能值
2．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A. 电压表V的示数变小，电流表A1的示数变大 B. 电压表V的示数不变，电流表A2的示数变小
C. 电压表V的示数与电流表A1的示数的乘积变小 D. 电压表V的示数与电流表A1和A2的示数差的比值不变
【答案】 C
【解析】【解答】A、由电路图知R1、R2并联，A1测量干路中的电流，A2测量R1中的电流，将滑动变阻器的滑片P向b端移动，滑动变阻器的阻值变大；因为R1、R2并联，支路两端的电压相等且等于电源电压，所以电压表的示数不变，A不符合题意；
欧姆定律测试卷(含答案)
欧姆定律测试卷（含答案）
一、选择题
1．如图所示，电源电压U恒定，闭合开关和S2 ， 在滑动变阻器滑片向上移动过程中（ ）
A. 灯泡L的亮度不变 B. 两端的电压变大 C. 电流表A2的示数变大 D. 电流表的示数变大
【答案】 A
【解析】【解答】根据电路图，当开关都闭合时，电路中只有灯泡和电流表串联，在移动滑片时，灯泡亮度不变，A符合题意。
故答案为：A.
【分析】根据连入电路中的电阻情况，分析当改变电阻时，电流或电压变化情况。
2．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）
A. R1和R2的阻值之比是2：1 B. R2的阻值是20Ω
C. 电压表示数仍是6V D. R2消耗的功率为0.4W
【答案】 B
【解析】
【解答】当S1、S2同时闭合时，等效电路图如图所示：
由图可知，电源电压为6V，即R1两端的电压为6V， 则R1的阻值：R1===20Ω
当S2闭合S1断开时等效电路如图所示：
由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；
电路中的总电阻R总===30Ω，
R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误
所以R1：R2=20Ω：10Ω=2：1，故A正确；
R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；
故选B．
【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；
