2020-2021中考物理一模试题分类汇编——欧姆定律综合含答案
一、初中物理欧姆定律的实际应用问题
1．小丽用光敏电阻设计了一种“智能家居照明灯”电路，如图所示。照明灯L标有“220V
40w”字样，在天暗时L自动点亮，天亮时L自动熄灭。以下有关描述正确的是（ ）
A．导线B应连接家庭电路中的火线
B．小丽选择的光敏电阻阻值大小应随着光照强度的增强而变大
C．闭合开关S后，电磁铁的上端为N极
D．要减少夜间的照明时间，应将滑动变阻器的滑片P向b端移动
【答案】D
【解析】
【分析】
【详解】
A．根据安全用电的原则可知，当灯泡不工作时其两端应无电，所以A是火线，B是零线，故A错误；
B．天暗时灯自动亮，说明此时照明电路闭合即衔铁断开，由图可知此时电磁铁的磁性减弱即电路中的电流变小，根据URI可知电路中的电阻变大即此时光敏电阻的阻值变大；反之天亮时光敏电阻的阻值变小，所以她选择的光敏电阻阻值大小应随着光照强度的增强而变小，故B错误；
C．闭合开关S后，电流从电磁铁的上端流入，下端流出，根据安培定则可判断电磁铁的上端为S极，下端为N极，故C错误；
D．要减少夜间的照明时间，可通过增加电磁铁的磁性来实现，电磁铁通过的电流越大，磁性越大；根据UIR可知可以减小电路的阻值，可将滑动变阻器的滑片P向b端移动，故D正确。
故选D。
2．如图所示是小明设计的一个简易电子身高测量仪的示意图。其中，电源电压恒为 6 V，保护电阻R0= 20 Ω是一只固定着的、竖直放置的硬电阻棒，总长为40 cm，其接入电路的电阻与接人电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表，若已知乙同学测量时，滑片恰在电阻棒的中点位置，则根据题中提供的信息可知
甲同学 乙同学 丙同学
电流表读数I/A 0.2 0.15 0.12
电压表读数U/V 2 3 3.6
身高h/m 1.6
A．电阻棒的总电阻是40 Ω B．甲的身高是1.7 m，丙的身高是1.5 m
C．甲的身高是1.5 m，丙的身高是1.8 m D．从理论上分析，该测量仪的身高测量范围是1.4~1.8 m
【答案】AD
【解析】
【详解】
由电路图可知，滑动变阻器与电阻R0串联，电流表测电路中的电流，电压表测滑动变阻器两端的电压；
A．乙测量时，滑片恰在电阻棒ab的中点位置，两电表的示数分别为：U=3V，I=0.15A，则电阻棒的总电阻：
3V2240Ω0.15AURI总，
故A符合题意；
BC．已知电阻棒总长为40cm，其总电阻为40Ω，所以电阻棒上1cm的电阻为1Ω，由表格数据可得，甲测量身高时，变阻器接入电路的电阻为
1112V=10Ω0.2AURI，
则电阻棒接入电路的长度为10cm，所以甲的身高是
160cm-20cm+10cm=150cm=1.5m；
丙测量身高时，变阻器接入电路的电阻为
2223.6V=30Ω0.12AURI， 则电阻棒接入电路的长度为30cm，所以丙的身高是
160cm-20cm+30cm=170cm=1.7m，
故B、C不符合题意；
D．当滑片在a点时，滑动变阻器全部接入电路，所以测量范围最大是
160cm-20cm+40cm=180cm=1.8m，
当滑片在b点时，滑动变阻器接入电路电阻为0，所以测量范围最小是
160cm-20cm=140cm=1.4m，
即从理论上分析，该测量仪的身高测量范围是1.4～1.8m，故D符合题意。
3．在如图所示的电路中，电源电压保持U不变。电路中定值电阻R大于R0。闭合开关，将滑动变阻器滑片向下滑动，电压表V1、V2、V3示数变化量的绝对值分别为U1、U2、U3，电流表A示数变化量的绝对值为的I，则（ ）
A．电流表A的示数增大
B．电压表V2的示数不变
C．U2等于I·R0
D．U1小于U2
【答案】AC
【解析】
【分析】
【详解】
A．原电路中，R0与滑动变阻器串联后再与R串联，电流表测电路的电流，电压表V3测变阻器的电压，V1测R的电压，电压表V2测滑动变阻器与R的总电压，将滑动变阻器滑片向下滑动，变阻器连入电路的电阻变小，由电阻的串联规律，电路的总电阻变小，由欧姆定律|UIR，电流表示数变大，故A正确；
B．根据U=IR，故V3示数变大，由串联电路电压的规律，V2示数变小，B错误；
C．由串联电路电压的规律，U2等于电压表V3的示数变化，由欧姆定律，电压表V3的示数变化量
''30000UIRIRIIRIR
故C正确；
D．U2等于电压表V3的示数变化U3，由C知
30UIR①
而V1示数的变化量为 ''1UIRIRIIRIR②
因定值电阻R大于R0，由①②得
U1大于U2
故D错误。
故选AC。
4．如图所示，R1是定值电阻，电源电压不变，闭合开关S后，滑动变阻器滑片自B向A移动的过程中
A．电压表 V1 示数变小，V2 示数变大，电流表 A 的示数变大
B．电压表 V1 示数与电流表 A 示数之比不变，电压表 V2 示数与电流表 A 示数之比变大
C．电流表 A 的示数变大，电路消耗的总功率变大，电压表 V2 示数变小
D．电压表 V2 示数变化量与电流表 A 示数变化量之比不变
【答案】CD
【解析】
【详解】
由图可知，定值电阻R1与滑动变阻器R2串联，电流表测电路电流，V1并联在定值电阻两端，测R1两端电压，V2并联在定值电阻两端，测R2两端电压；
A．当滑动变阻器的滑片自B向A移动时，R2的阻值减小，则通过的电流变大，即电流表示数变大，根据U=IR，R1是定值电阻，阻值不变，通过的电流增大，则分得的电压增大，即V1的示数变大，根据串联分压的特点以及电源电压恒定，则R2分得的电压就减小，即V2的示数减小，故A项不符合题意；
B．电压表 V2 示数与电流表 A 示数之比，即R2的阻值在减小，电压表 V1 示数与电流表 A 示数之比，即R1的阻值是一个定值，故B项不符合题意；
C．电路消耗的总功率根据公式P=UI可知，电源电压不变，通过的电流增大，则电路消耗的总功率变大，故C项符合题意；
D．根据串联分压的特点，则有
211UUUUIR，
211UUUUIR，
则
221111UUUUIRUIRIIRIR， 即
21URI，
所以，电压表 V2 示数变化量与电流表 A 示数变化量之比不变，故D项符合题意。
5．如图，电源电压恒定，电阻R1＝10Ω，R2＝15Ω，R阻值一定但未知。当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V。若掷向b（同时与a断开），电压表示数可能为（ ）
A．3.0V B．2.5V C．2.2V D．1.5V
【答案】BC
【解析】
【分析】
【详解】
由图S接b时，R2与R串联，由欧姆定律知，此时电压表测R2两端电压为
215Ω15ΩUIRRU--------------①
S接a时，R1与R串联，此时电压表测R1两端电压，示数为2V，则有
12V10Ω10ΩIRRU------------②
①÷②可得
310Ω2V215ΩRUR
所以
103V15RUR
因为
10115RR
所以
3VU
R1、R2分别与R串联，R2＞R1，根据串联电路的分压原是可知，R与R2串联时比R1与R串联时分压多，即S接b时电压表示数大于2V；综上可知
2V3VU 故选BC。
6．如图甲所示的电路中，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U—I”关系图像如图乙所示，则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为10Ω
C．变阻器滑片在中点时，电流表示数为0.3A
D．滑动变阻器R2的阻值变化范围为0～10Ω
【答案】BC
【解析】
【分析】
从“U—I”关系图像可以看出，甲为滑动变阻器的关系图像，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R1的图像；当滑动变阻器的阻值最大时，电路中的电流最小，根据图像读出电表的示数，利用串联电路的电压特点求出电源的电压，利用欧姆定律求出电阻R1的电阻和滑动变阻器的最大阻值；根据电阻的串联和欧姆定律求出变阻器滑片在中点时，电路中的电流。
【详解】
A．当滑动变阻器的阻值最大时，两电阻串联，干路电流最小；由图乙可知，此时电路中的电流I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；串联电路总电压等于各支路电压之和，则电源电压为：
122V4V6VUUU，
则A错误；
B．由UIR可得，定值电阻R1的阻值：
112V10Ω0.2AURI，
则B正确；
CD．滑动变阻器的阻值最大为：
224V20Ω0.2AURI，
即滑动变阻器R2的阻值变化范围为0∼20Ω，串联电路中总电阻等于各分电阻之和，则变阻器滑片在中点时，电流表示数：
216V0.3A20Ω1022UIRR，
故C正确、D错误；
故选BC。
7．如图所示，电源电压保持不变，闭合电键S后，当滑动变阻器的滑片向右移动时，在①②③④各种情况中，数据变大的有
①电压表V的示数
②电流表A2的示数
③电压表V的示数与电流表A的示数的比值
④电流表A1与电流表A的示数的比值
A．只有① B．②和③ C．只有③ D．③和④
【答案】D
【解析】
【分析】
【详解】
首先分析电路，滑动变阻器和电阻R1是串联，电流表A测量干路电流，A1表测量R1的电流，电流表A2测量滑动变阻器的电流，当滑动变阻器的滑片向右移动时，滑动变阻器的阻值增大，通过它的电流A2减小，干路电流A减小，但支路R1的电流不发生变化，电压表测量电源电压，也是各个支路电压，电压表与电流表A的比值是电路中的总电阻，总电阻是变大的，③正确；电流表A1不变，电流表A的示数减小，因此两表的比值增大，④正确，选D。
8．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（ ）
A．电流表A1读数变大；电压表V读数变小
B．电压表V读数与电流表A1读数的比值变大
中考物理欧姆定律测试题(含答案)
中考物理欧姆定律测试题（含答案）
一、选择题
1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。在电路安全的情况下，下列判断正确的是（ ）
A. 灯泡L正常发光时的电阻为10Ω B. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10Ω
C. 只闭合开关S，该电路的最大功率是2.5W D. 将滑片P移到R的最左端，闭合开关S、S1 ， 电流表示数为0.6A
【答案】D
【解析】【解答】A、根据 可得，灯泡正常发光时的电阻：
，A不符合题意；
B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；
当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，
通过灯泡的电流，即最大电流为： ，
电路的最大功率为灯泡的额定功率0.5W，C不符合题意；
当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；
D、将滑片P移到R的最左端，闭合开关S、S1 ， 滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。
灯正常工作，通过小灯泡的电流为0.5A；
通过滑动变阻器的电流： ；
故干路电流，即电流表的示数： ，D符合题意；
故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1 ， 滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.

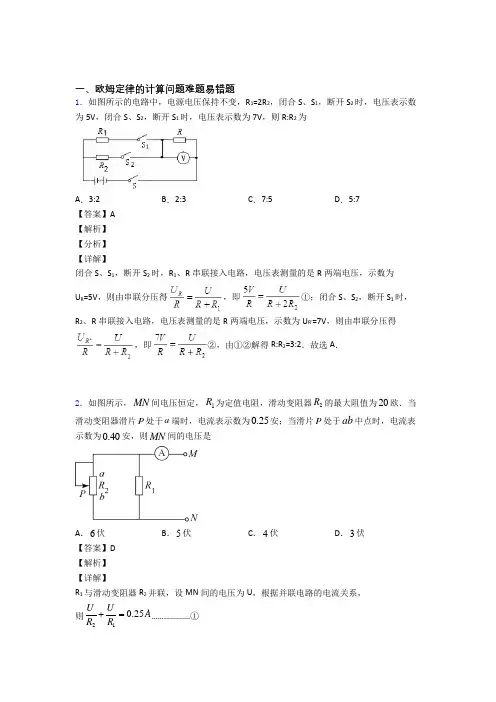

2020-2021南京备战中考物理二模试题分类汇编——欧姆定律的计算综合
一、欧姆定律的计算问题难题易错题
1．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R:R2为
A．3:2 B．2:3 C．7:5 D．5:7
【答案】A
【解析】
【分析】
【详解】
闭合S、S1，断开S2时，R1、R串联接入电路，电压表测量的是R两端电压，示数为UR=5V，则由串联分压得，即①；闭合S、S2，断开S1时，R2、R串联接入电路，电压表测量的是R两端电压，示数为UR′=7V，则由串联分压得，即②，由①②解得R:R2=3:2．故选A．
2．如图所示，MN间电压恒定，1R为定值电阻，滑动变阻器2R的最大阻值为20欧．当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压是
A．6伏 B．5伏 C．4伏 D．3伏
【答案】D
【解析】
【详解】
R1与滑动变阻器R2并联，设MN间的电压为U，根据并联电路的电流关系，
则210.25UUARR……………….① 120.412UUARR………………②
联立①②，将R2=20Ω代入，解得 U=3V。故D正确为答案．
3．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）
A．此时灯泡的电阻为8Ω
B．此时灯泡和滑动变阻器的阻值之比为8∶7
C．该电路能探究串联电路电流的特点
D．该电路能探究电流与电压的关系
【答案】D
【解析】
【分析】
由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】
2020-2021物理欧姆定律的专项培优易错试卷练习题(含答案)附答案
一、初中物理欧姆定律的实际应用问题
1．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 ， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（ ）
A．0.5A B．1A C．2A D．3A
【答案】A
【解析】
【分析】
【详解】
由图中U-I关系图像可见，当R1、R2两端电压相同（等效于并联）时，通过R2的电流是通过R1的电流的一半，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为0.5A。
2．如图所示是A、 B两定值电阻的U-I图像，由图像中的信息可知
A．若将A、B两电阻串联在某电源两端，则A两端的电压大
B．若将A、B两电阻串联在某电源两端，则B的功率大
C．若将A、B两电阻并联在某电源两端，则通过A的电流大
D．若将A、B两电阻并联在某电源两端，则A的功率小
【答案】AD 【解析】
【详解】
由图像可以看出，当电压一定时，通过A的电流较小，由UIR的变形公式URI可知，RA>RB；
A．若将RA、RB两电阻串联在某电源两端，因串联电路中各处的电流相等，且RA>RB，所以，由UIR的变形式UIR可知，RA两端的电压大，故A符合题意；
B．由公式2PIR可知，RA的实际功率大，故B不符合题意；
C．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，所以，由UIR可知，通过RB的电流大，故C不符合题意；
D．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由2UPR可知，RA的实际功率小，故D符合题意。
3．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。滑动变阻器R1的滑片由一端移到另一端，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（ ）
2021年全国中考物理选及详解：欧姆定律
1
2021年全国中考物理选及详解：欧姆定律
1．（2021·广西玉林）由欧姆定律I=UR变形可得R=UI，以下说法正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
2．（2021·湖北宜昌）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（ ）
2题图 3题图
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2
3．（2021·湖南益阳）关于图所示的实物电路，在S1、S2都闭合后，正确的是（ ）
A．通过L1与L2的电流一定相等
B．通过L1与L2的电流一定不相等
C．L1与L2两端的电压一定相等
D．L1与L2两端的电压之和等于电源电压
4．（2021·黑龙江）如图所示，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。则电阻R1与R2的比值
为（ ）
4题图 5题图
A．23∶ B．32∶ C．13∶ D．31∶
5．（2021·四川广安）如图所示电路中，110ΩR，220ΩR，闭合开关S，电压表1V与2V2
的示数之比是（ ）
A．1:2 B.1:3 C．2:1 D．2:3
6．（2021·甘肃兰州）将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.6A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（ ）
中考物理欧姆定律试题类型及其解题技巧及解析
中考物理欧姆定律试题类型及其解题技巧及解析
一、欧姆定律选择题
1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（ ）
A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
B. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻
【答案】 D
【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；
B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；
C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；
D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。
故答案为：D.
【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。
2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（ ）
A. 缩短 B. 伸长 C. 静止不动 D. 先伸长后缩短
【答案】B
【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.

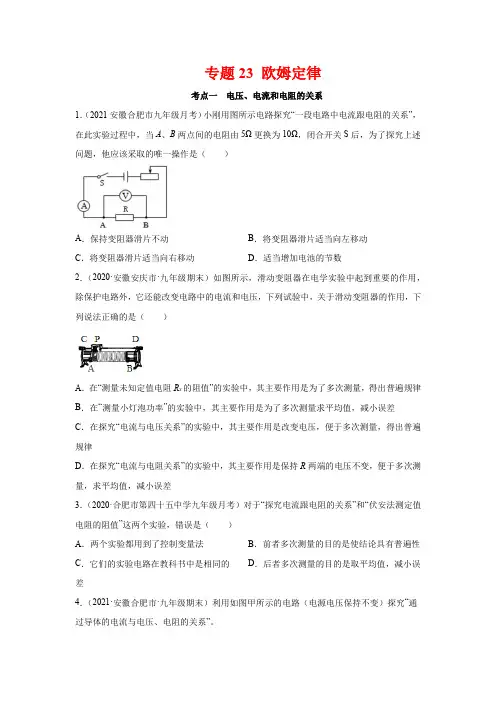

安徽省中考物理经典题库汇编专题23 欧姆定律(学生版+解析版)
专题23 欧姆定律
考点一 电压、电流和电阻的关系
1．（2021安徽合肥市九年级月考）小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω，闭合开关S后，为了探究上述问题，他应该采取的唯一操作是（ ）
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数
2．（2020·安徽安庆市·九年级期末）如图所示，滑动变阻器在电学实验中起到重要的作用，除保护电路外，它还能改变电路中的电流和电压，下列试验中，关于滑动变阻器的作用，下列说法正确的是（ ）
A．在“测量未知定值电阻Rx的阻值”的实验中，其主要作用是为了多次测量，得出普遍规律
B．在“测量小灯泡功率”的实验中，其主要作用是为了多次测量求平均值，减小误差
C．在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律
D．在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，求平均值，减小误差
3．（2020·合肥市第四十五中学九年级月考）对于“探究电流跟电阻的关系”和“伏安法测定值电阻的阻值”这两个实验，错误是（ ）
A．两个实验都用到了控制变量法 B．前者多次测量的目的是使结论具有普遍性
C．它们的实验电路在教科书中是相同的 D．后者多次测量的目的是取平均值，减小误差
4．（2021·安徽合肥市·九年级期末）利用如图甲所示的电路（电源电压保持不变）探究“通过导体的电流与电压、电阻的关系”。
(1)如甲图所示，在“ 探究电流与电压、电阻的关系”实验中，利用的实验探究方法是：______。
(2)在“探究电流与电阻的关系”时，根据多次测量的实验数据，作出的I—R图像是图乙中的______（选填“A”、“B”、“C” 或“D"）。
5．（2021·安徽淮北市·九年级期末）小华同学利用如图甲的电路探究“电流与电阻的关系”。实验用到的定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、其他器材均符合实验要求。
2020年中考物理试题专题训练——专题十五：欧姆定律
2020年中考物理试题专题训练——专题十五：欧姆定律
1.(2020黄石，11)一恒压电源电压大于灯泡额定电压的2倍，为了让这样两个相同的灯泡均正常发光，小明同学设计了如下四个电路图，既可以使两个灯泡正常发光又最省电的电路是（ ）
A. B.
C. D.
2．（2020娄底，10）如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V2的示数变大
C．电流表A的示数变大，电压表V1的示数变小
D．电流表A的示数变大，电压表V2的示数变小
3.（2020长春，10）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。1R为定值电阻，2R为光敏电阻，当有光照射时电阻变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A.电阻2R的阻值变小 B.通过2R的电流变大
C.计数器两端的电压变大 D.1R与2R的电流之比变小
4.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（
）
A. 电流表示数增大
B. 电压表示数减小
C. 定值电阻R两端的电压增大
D. 电压表示数与电流表示数比值增大
5.（2020天津，5）图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（
）
A. 40Ω B. 30Ω C. 20Ω D. 10Ω
6.（2020内江，9）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（ ）
A. 电流表指针明显偏转 B. 小灯泡发光
C. 电压表指针明显偏转 D. 电池被烧坏
7．（2020齐齐哈尔，10）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（ ）
2020-2021学年浙教版科学中考第一轮复习--物理模块(十八)欧姆定律实验探究(二)【含答案】
1
【设计与进行实验】
1. 实验器材：电源、不同阻值的定值电阻、滑动变阻器、电流表、电压表、开关、导线等；
2. 滑动变阻器规格、电阻阻值大小的选取；
3. 滑动变阻器的作用：保护电路、改变定值电阻两端的电压；
4. 连接电路前：开关应断开，滑动变阻器应滑至阻值最大处；
5. 电流表、电压表的使用与读数；
6. 电表指针异常原因分析；
7. 实物电路图的连接及画电路图；
8. 控制变量法的应用
保持定值电阻的阻值不变，移动滑片，改变定值电阻两端的电压；
保持定值电阻两端的电压(电压表的示数)不变；
9. 实验中的多次测量：
移动滑片，改变电路中的电流和定值电阻两端的电压，采集多组数据，使实验结果更具有普遍性；
换用不同阻值的定值电阻重复实验，使实验结论更具有普遍性；
10. 设计记录实验数据的表格．
【分析数据，总结结论】
11. 表格数据分析：数据判断、绘制U－I图像；
12. 分析数据，总结结论．
实验结论：在电阻一定时，通过导体的电流与导体两端的电压成正比．当电压一定时，通过欧姆定律实验探究（2） 2021浙教版科学中考第一轮复习--物理模块（十八） 2 导体的电流与电阻成反比。
例1、小欢同学利用如图所示实物电路探究“导体中电流跟电阻的关系”。提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关和导线若干。
（1）图中部分导线已连好，请用笔画线代替导线将电路连接完整。
（2）在第2次实验中，当定值电阻由5Ω换成10Ω后，应将滑动变阻器的滑片P向_________（选填“左”或“右”）移动，使电压表的示数不变。
（3）4次实验数据如表所示。分析可知，他所选用的滑动变阻器的最大阻值至少是___________Ω，综合4次实验数据，可以得出的实验结论是__________________________。
3 例2、(1)为了测定某电阻的阻值，小妍设计了图甲所示的电路。
2020-2021杭州备战中考物理一模试题分类汇编——电路类问题综合
一、初中物理电路类问题
1．如图所示电路，闭合开关后，两灯正常发光，比较abcd、、、四处电流的大小，其中可能正确的是（ ）
A．adII B．abII C．bcII D．cdII
【答案】C
【解析】
【详解】
A．由图知两灯并联a、d均为干路，电流相等，故A错误；
BD．由图知两灯并联，并联电路中干路电流大于支路电流，故BD错误；
C．没有给出两灯泡的其他信息，当两灯规格相同时，两灯电流相等，当两灯规格不同时，电阻小的，电流大，b处电流可能大于c处电流，故C正确。
故选C。
2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是20Ω。当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是1U，R2和R3的功率之和是1.6W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是1P，已知R2∶R3=1∶3，1U∶1U =9∶5，11:PP =1∶25，下列结论正确的是（ ）
A．电源电压是8V B．R2的阻值是30Ω
C．电流表的最大示数是2.7A D．该电路的最大功率是27W
【答案】CD
【解析】
【分析】
【详解】
AB．第一过程：当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，R1和滑动变阻器R0的全部串联在电路中，电压表测量R1的电压，电压表示数是U1，如图甲。第二过程：当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，R1、R2、R3串联在电路中，电压表测量R1的电压，电压表示数是U1′，如图乙。 已知23:1:3RR，串联电路中功率比等于电阻比，所以23:1:3PP，R2和R3的功率之和是1.6W
P2 +P3=1.6W
所以
P2 =0.4W，P3 =1.2W
第三过程：当开关S1、S2和 S3都闭合，滑动变阻器的滑片在最左端时，R1、R2、R3 并联在电路中，电压表测量R1的电压，电压表示数是电源电压U， 电流表测量R1、R2的总电流，如图丙。
中考物理压轴题专题欧姆定律的计算的经典综合题含答案
一、欧姆定律的计算问题难题易错题
1．如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则
A．电源电压为20V
B．EF是V1表示数随A表示数变化的图像
C．滑动变阻器的最大阻值为10Ω
D．整个电路的最大功率为14.4W
【答案】D
【解析】
【详解】
AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；
C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，
R2=28V0.4AUI=20Ω
故C错误；
D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大
P=UI=12V×1.2A=14.4W，
故D正确；
故选D。
2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）
A．此时灯泡的电阻为8Ω
B．此时灯泡和滑动变阻器的阻值之比为8∶7
C．该电路能探究串联电路电流的特点
D．该电路能探究电流与电压的关系
【答案】D
【解析】
【分析】
由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
