主板功能介绍教材

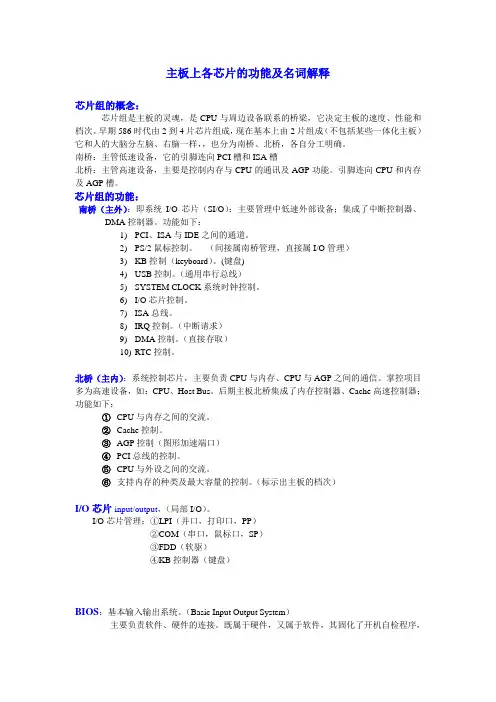

恩斯邁電子(深圳)有限公司MSI-COMPUTER CO.,LTD第五章節主機板功能介紹一.常見的英文詞彙:電腦: COMPUTER; 主板: MAIN BOARD 或MOTHER BOARD 簡寫為M/B;產品: INDUCTOR ; 微星: MICRO STARD ; 系統: SYSYEM ;時鐘: CLOCK ; 失敗: FAILURE ; 設置: SETUP ;資料: DATA ;日期:DATE ; 復位: RESET ; 功能: FUNCTION ; 輸入: INPUT ;集成坱: IC ; 晶片組: CHIPSET ; 電阻: RESISTOR ;測試者: TESTER ; 印刷電路板: PCB ; 連接口: CONNECTOE ;電容: CAPACITOR ; 二极體: DIODE ;二.目前主板測試的功能主有以下方面.資料: 1.各種配置參數的設置( 時鐘; BIOS; 電源值;各種硬件的參數及其它等.)2.主BGA與I/O的控制器晶片版本的偵測, 各種配置的參數偵測.如: MS-6309之主BGA與I/O的控制器晶片版本分別為: VT82C694X;VT82C686B$VT82C686A.三. 各種I/O的功能偵測.如: FDD; HDD; CD-ROM;KEYBOARD; MOUSE; USB; COM1-2; LPT; COMS; IR 等).FDD (Floppy Disk Drive)軟式磁碟機可讀取軟式磁碟片的磁碟機，一般個人電腦使用的大多是3.5 吋5.25 吋的，不同密度的磁碟片各有不同的格式，高密度磁碟機可讀取高密度或低密度的磁碟片，但低密度的磁碟機則只能讀取低密度的磁片。

3.5 吋的軟式磁碟機大部份為1.44 MB，它可讀取1.44 MB 或720 KB 的磁碟片，最近有出現2.88 MB 的磁碟機，它尚可讀取2.88 MB 的磁碟片，不過目前仍不普及。

5.25 吋的軟式磁碟機是較早期的產品，早期是只能讀取360 KB 磁片，自AT 機型之後改為高密度的格式，能同時讀取高密度的1.2 MB 和傳統的360 KB 的磁片。

大型電腦所用的磁碟機為8 吋的格式。

HDD(Hard Disk Drive)硬式磁碟機硬式磁碟機是電腦最主要的儲存設備，通常是由許多磁性圓盤組合而成，在圓盤上可利用磁性原理儲存許多資料，每個磁性圓盤都有上下兩面可儲存資料，每面有許多同心圓，一般稱此圓為磁軌，一個磁軌便是一個圓圈，每個磁軌又可分為許多磁區，一般說來，磁區是讀取資料的最小單位，無論檔案或資料的大小為何，作業系統在讀取硬碟的內容時，都是以磁區為資料的單位，通常將讀取到的資料放在緩衝區當中，若接下來要讀取的資料還是在該磁區時，則直接由緩衝區中取用即可。

後來又有人將緩衝區的定義擴大，一次所讀取的磁區數目也增加，成為磁碟快取的觀念，請參見disk cache、cache memory。

早期一般硬碟在個人電腦上使用的是IDE 介面，配合主機板上BIOS 的設定，一部硬碟最多可以有16 面，每面有1024 軌，每一軌有63 個磁區，而每一個磁區是512 個位元組，所以整個硬碟容量約為512×63×1024×16＝504 MB，這也是486 時代最大的硬碟容量，超過此大小電腦便無法辨識多餘的部份。

後來增強型的EIDE、ATAPI 等介面都支援邏輯定址的方式，也就是以各種不同的方式來擴充電腦可以定址的硬碟空間，其中包括了將CHS 定址方法延伸的Large 模式與LBA 模式，使得硬碟的容量可以大到8 GB，請參見CHS 與LBA 的說明。

CD–ROM(唯讀光碟機)CD-ROM 為Compact Disc Read Only Memory 的縮寫。

它是由金屬和塑膠所製成直徑12 公分、厚度1.2 公釐的圓形薄片，CD 的出現最早是由Philips 和Sony 兩大公司所制定的『紅皮書』(Red Book) ISO 10149 標準，裏面描述了小型雷射碟片數位音樂標準(Compact Disk Digital Audio Standard)，至今我們所聽的CD 唱片仍遵循這一個標準，這個標準使得CD 片可提供74 分鐘的音樂，足夠錄下貝多芬第九號交響曲，或是約650 MB 的資料。

目前電腦界用途最廣的CD-ROM 是由『黃皮書』(Yellow Book) 遵循ISO 9660 所製定的標準，在每一個sector 當中儲存2048 位元組的資料(其餘的304 個位元組存放檢查及錯誤修復資訊)，『綠皮書』(Green Book) 則制定了可播放MPEG 互動數位電影(interactive digital movies) 和視覺資料(visual data) 的CD-I 格式，這種格式通常不需要資料百分之百正確，所以在每個磁區省略了某些錯誤偵測的空間，大約可以儲存740 MB 的資料，另外有『橘皮書』(Orange Book) 所制定的是可寫一次(write once、CD-R) 和磁性光學CD (magneto opticalCD) 的標準。

一般在市面上所出售的CD-ROM 都會標榜資料傳輸速率是幾倍速，標準(最早期) 的一倍速光碟機的資料傳輸速率是150 Kbps，目前的光碟機便以此為單位來展示它的速度，例如四十倍速光碟機的傳輸速度約是6 Mbps。

總而言之，CD-ROM 是用來儲存數位資料的媒體，它無法寫入資料，但卻可儲存大量的資料，所以在目前電腦軟體越來越龐大的趨勢中，有越來越受歡迎的跡象，而第二代光碟機DVD 的出現，更提供了更高容量的選擇。

CD-R(可燒錄光碟機)CD-R (CD-Recordable) 是用來寫入光碟資料的機器，一般少量的唯讀光碟(CD-ROM) 可以此機器來製造，唯其成本比以機器大量壓製高出許多，一般非法的『大補帖』大多以此機器錄製，因為CD-R 是以雷射光束破壞空白光碟片的表面結構，來達到記錄資料的目的，所以又稱光碟燒錄機。

CD-R 又可分為單次寫入(single-session) 和多次寫入(multi-session) 兩種，前者表示光碟片僅能有一次的寫入動作，若在寫入動作之後光碟片仍有剩餘空間，則無法再進行寫入的動作；後者則無此限制，不過在此指的並非俗稱MO 的磁性光碟，現今市面上售出的CD-R 大多是可以多次寫入的。

目前更出現了可以重複讀寫的CD-RW。

CD-R 一般用來複製光碟片，所以通常配合一般CD-ROM (IDE 或是SCSI 介面) 使用，後者用來讀取光碟片資料，而CD-R 則用來燒錄空白片，錄製時間也有單倍速、二倍速、四倍速、八倍速之分，單倍速的CD-R 複製一片CD 所花的時間，就如同我們以CD 音響播放一片音樂光碟所需的時間一樣，音樂一片音樂CD 可以儲存74 分鐘的音樂，所以單倍速約需要74 分鐘的時間才能複製一片CD (這不包括讀取原始CD 和製作目錄的時間，但是因為通常讀取原始CD 可以使用32×甚至40×的CD-ROM 來讀取，在此便不計算這些時間)，而通常以四倍速複製光碟片，約需十九分鐘的時間，但若以八倍速的機器複製光碟片，則僅花費的時間不到十分鐘。

因為CD-R 在錄製光碟片時是以雷射光束來進行，而雷射光束必須不斷的記錄資料，所以CD-R 機器本身通常都有緩衝記憶體，將硬碟或是CD-ROM 的內容讀入緩衝記憶體中，再將該記憶體的資料寫入空白片內，若在記錄的過程當中無法讀取CD-ROM 當中的片子，或是讀取的時間比不上寫入的時間，則將無法順利的錄製光碟片，而空白片也就因此而報銷了，所以一般燒錄軟體都提供『測試模式』(test mode)，在燒錄之前先模擬一次整個光碟的燒錄動作，但是不將資料寫入，以免浪費光碟片，不過如此一來需要加倍的燒錄時間。

CD-R 當然也可以讀取一般的光碟片資料，其讀取速度通常必燒錄速度為快，但通常略遜於純CD-ROM 機器的速度。

又因為CD-R 通常是採取較為穩定的SCSI 介面和電腦連接，一般CD-ROM 光碟機則是採取低價的IDE 介面，所以若要大量而且快速的複製光碟片，則購買SCSI 介面的CD-ROM 搭配CD-R 是較佳的選擇。

K/B (Keyboard )鍵盤鍵盤是最常用來輸入資料的設備，它是由許多按鍵組合成的，按鍵的排列方式和打字機相同，並且多了功能鍵、數字鍵和方向鍵，某些鍵盤將移動指標的軌跡球結合在鍵盤上，成為一個多功能的輸入設備。

鍵盤通常可分為84 鍵和101/102 鍵兩種，前者是IBM-PC/XT 所使用的，後者是IBM-PC/AT 以後的電腦使用的，兩者最大的差別在於後者有獨立的方向鍵，使用它們來控制游標較為方便，而且它的功能鍵有十二個，比前者的十個為多。

通常兩者的鍵盤是可以互相支援的，這要靠鍵盤的底部開關來控制，鍵盤與電腦之間的連接頭稱為DIN (Deutsche Instustrie Normen) ，這是一個5 pins 的圓形接頭；新型的PS/2 則稱為mini-DIN，它也是圓形的5 pins 接頭，不過體積較小，兩者可以使用轉接頭互相轉換。

鍵盤和電腦之間使用一個位元線路來作為雙向溝通，也就是說由鍵盤傳送給電腦的按鍵訊息，和電腦傳送給鍵盤的狀態訊息是使用相同的路線，傳送的速率一般都是在10 Kbps 到16.6 Kbps 之間，由電腦提供5 伏特的電壓來驅動。

Mouse(滑鼠)滑鼠是用來取代鍵盤的方向鍵，以移動指標的輸入裝置。

在視窗作業系統中，滑鼠已經是不可欠缺的配備，許多應用程式都需要滑鼠才能執行。

滑鼠可分為機械式和光學式兩種，前者是由使用者移動它，帶動接觸地面的圓球(rolling ball)，而傳送移動訊號給電腦；後者則是利用光線反射的原理來感應移動的訊號。

在Macintosh 上的滑鼠只有一個按鈕，而IBM-PC 上的則有兩到三個按鈕，兩個按鈕的稱為MS mouse，三個按鈕的則是PC mouse ，不過大部份的應用軟體都只用到其中的兩個按鈕(最左邊及最右邊兩個) 。

在筆記型電腦上，有兩種裝置用來代替滑鼠的功能，第一種是由使用者的手指來移動圓球的裝置，稱為軌跡球(track ball)；第二種則稱為觸控版(touch pad)，它們都不需要在一個平面環境上操作，目前大多數的筆記型電腦都採觸控版設計。

PS/2(個人電腦第二代系統)PS/2 是Personal System/2 的縮寫，這是IBM 公司在PC/AT 之後推出的新一代機種，它以80386 為中央處理機，是一部32 位元的電腦系統，這個系統包含了數種機型，從最基本的陽春配備到最高級的機種各有不同的消費者導向，這個硬體系統是搭配IBM 本身和Microsoft 合作開發的OS/2 (Operating System/2) 作業系統。
