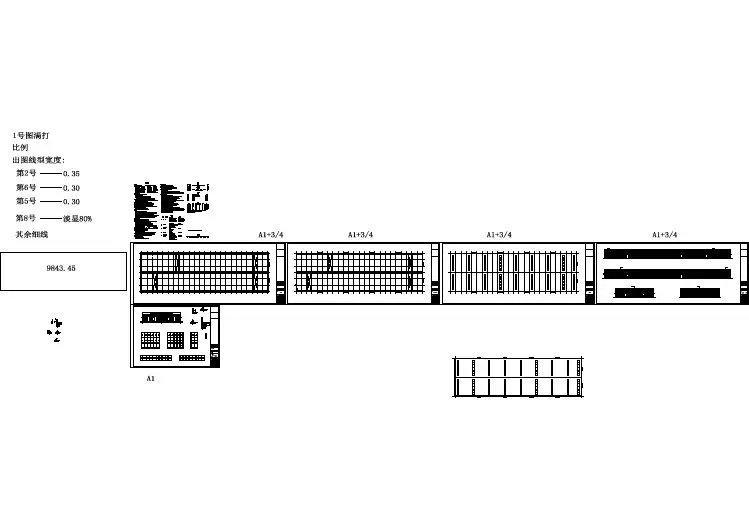

某钢结构厂房设计施工图(含大样)

钢结构识图基础

钢结构识图基础一、施工图基本知识在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段。设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。内容包括：构件安装布置图、构件详图等。本书只介绍钢结构设计图的识读。 1．制图标准有关规定（1）线型在结构施工图中图线的宽度b通常为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为b时，则粗实线为b、中实线为O．5b、细实线为O．25b。在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。各种线型及线宽所表示的内容如表1-1。

（2）构件名称的代号作业：思考题——1，2 2．材料代号钢材的牌号

1．普通碳素结构钢碳素钢是以铁为基本成分，以碳为主要合金元素的铁碳合金。碳钢除含铁、碳外，还含有少量的有益元素锰、硅及少量的有害杂质元素硫、磷。普通碳素结构钢按其质量等级不同可分为A、B、C、D四个等级。其中A级一般不做冲击试验；B级做常温冲击试验；C级做0℃冲击试验；D级做-20℃冲击试验。因此D级质量最好，C、D级可用做重要的焊接结构。普通碳素结构钢的牌号是由代表屈服点的字母Q、屈服点的数值以及质量等级和脱氧方法四个部分按顺序组成。“F”表示沸腾钢，“b”表示为半镇静钢，“Z”表示镇静钢，“TZ”表示特殊镇静钢。通常镇静钢和特殊镇静钢不标注符号。例如：Q235-B．F表示钢材屈服点为235N／mm2，钢材的质量等级为B级，沸腾钢。沸腾钢是在熔炼钢液中加人弱脱氧剂进行脱氧；镇静钢和特殊镇静钢是在熔炼钢液中加入强脱氧剂进行脱氧，脱氧彻底充分，质量比沸腾钢好，价格也比沸腾钢高；半镇静钢的价格和质量介于沸腾钢和镇静钢之间。现行国家标准《碳素结构钢》(GB 700-88)将普通碳素结构钢分为Q195、Q215、Q235、Q255、Q275等五种牌号，其中Q235在使用、加工和焊接方面的性能较好，是钢结构中最常用的钢种之一。 2．优质碳素结构钢优质碳素结构钢比普通碳素结构钢杂质含量少、性能优越。优质

第六章钢结构深化设计方案(最终版)

第六章钢结构深化设计方案 3.5钢结构深化设计流程图3.5-1 钢结构深化设计流程 3.6 深化设计过程控制 3.6.1设计图的自审本工程深化小组人员成立后，立即组织人员进行图纸会审，对图纸有疑问处提交设计单位确认；同时深化前，与土建、幕墙、机电等其他参建单位协调沟通，确保图纸准确性。图纸自审内容主要包括以下方面：

1、钢结构图纸的张数、编号与图纸目录是否相符； 2、施工图纸、施工图说明、设计总说明是否齐全、规定是否明确，三者有无矛盾； 3、建筑图和结构图是否对应; 4、平面图所标注坐标、绝对标高是否与总图相符； 5、图面上的尺寸、标高、预埋件的位置是否有误； 6、钢结构的构件截面、材质与材料表所列是否一致，各个节点是否有相应的节点图，节点表达是否清晰； 3.6.2工艺配合深化设计时要综合考虑各构件制作、安装及焊接工艺，确保深化设计质量。 1、制作工艺深化设计前，深化设计人员和工艺人员熟悉结构图纸，对图纸中信息进行整理，开展工艺评审，对重点部位的制作工艺进行分析，如特殊的板材、板幅要求、检测要求等予以明确，并提出相关建议。 2、安装工艺深化前及深化设计过程中，深化设计人员要加强与现场安装人员的沟通，明确复杂节点的安装工艺、典型结构的施工工艺及单元划分等，保证各钢构件的分段能满足运输尺寸及吊重等方面的要求。 3、焊接工艺深化设计前，必须确定焊接工艺： 1）根据工程设计文件对焊接提出质量要求，包括母材的材质、焊接材料的材质，焊接节点构造，焊缝坡口形式，焊缝强度等级等。同时根据焊缝坡口形式及尺寸，确定焊接方法。 2）针对本工程复杂节点、截面，深化前深化人员应明确节点焊接顺序，对于焊接应力集中区域，进行优化。 3）建模采用xsteel软件进行深化设计是一个多人同时操作的过程，可能因为某一人随意更改模型或两人修改同一构件而导致冲突，造成工作出现错误，因此深化设计建模组的协调、配合至关重要；同时每个划分区域的对接工作也要重点控制。

钢结构图纸符号

GJ钢架 GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ钢架柱 XG系杆 SC水平支撑 YC隅撑 ZC柱间支撑 LT檩条 TL托梁 QL墙梁 GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T拉条 CG撑杆 HJ桁架 FHB复合板 YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管 QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条 GJ30-1跨度为30m的门式刚架，编号为1号 1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。 3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。一.钢结构 1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。 3钢结构设计图 1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施； 2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图； 3）结构平面（包

钢结构厂房承台柱基础施工方案(20200610112009)

1. 编制依据 1.1 湖南京湘节能科技园二期1#、2#、3#厂房工程厂房结构施工图。 1.2 《湖南京湘节能科技园二期1#、2#、3#厂房工程地质勘查报告》。 1.3 湖南京湘节能科技园二期1#、2#、3#厂房工程施工组织设计。 1.3 现行国家建筑施工及验收规范、规程。 2. 工程概况 2.1 总体概况 2.1.1 工程名称：湖南京湘节能科技园二期1#、2#、3#厂房工程 2.1.2 建设单位：湖南京湘能源技术有限公司 2.1.3 监理单位：湘潭市勘测设计检测中心 2.1.4 设计单位：湘潭市规划建筑设计院 2.1.5 勘察单位： 2.1.6 施工单位：湖南鼎盛钢结构建筑有限公司 2.2 工程结构概况 2.2.1 本工程主厂房柱基础为桩承台基础，基础承台标高基本为▽– 3.000m，基高标高最深为▽–7.800m，基础采用C30砼，垫层采用C15砼。钢筋采用HPB300、HRB400。 2.2.2 承台基础与钢柱连接为杯口直插连接。 2.2.3本工程±0.000相当于绝对标高 7.8m。 3. 施工布置： 3.1 施工准备：施工前作业处及项目部各职能部门和人员应做好相应的各项准备工作，包括：做好图纸的自审与会审工作，编制施工材料预算，为施工提供相关的数据，落实施工材料及周转材料进场。 3.2 施工安排本单位工程将根据现场条件安排一个建筑作业处负责施工，并综合考虑厂房柱吊装顺序因素，遵循先深后浅的原则，采取分段分片方法开挖施工。

3.3 施工顺序土方开挖→垫层砼→基础承台、地梁→基础钢筋、模板、砼施工→模板拆除→回填土→厂房柱吊装 3.4施工管理目标 3.4.1 安全目标无工亡事故。 3.4.2 文明施工目标保证现场整洁、畅通，材料堆放整齐，排水通畅，争创文明工地。 3.4.3 质量目标确保分部、分项工程的合格率为100%。 3.5 施工管理组织体系：为有效管理好本项目，湖南鼎盛钢结构建筑有限公司抽调有炼钢工程施工经验的管理人员，组建了湖南京湘节能科技园二期1#、2#、3#厂房工程项目经理部。项目管理组织体系详见（附表四） 3.6施工工期厂房基础、吊装，其余均在12月30日前全部施工完毕。（详见附表一）4. 主要施工方法 4.1土方开挖 4.1.1测量放线： 4.1.1.1加密控制网：为保证厂房柱基础施工需要，将项目经理提供二级测量控制网在厂房柱基础区域进行加密。 4.1.12标高控制：从控制桩上高程点引测，以控制基础各部位标高。 4.1.1.3中心线控制：采用全站仪、经纬仪、钢卷尺，从加密控制网引测以控制基础。 4.2.2 土方开挖采用1~2台1m3反铲挖土机挖土，自卸汽车运土，挖出的土方运至业主指定的位置堆土场（2km以内）。土方堆场由业主提供，由于土方堆场

钢结构设计说明

钢结构设计说明一、工程概况（1）本工程为西林县武警中队训练场钢棚，占地407.88平方米。二、结构设计依据（一）结构设计施工遵循的规范，规程及规定（1）建筑结构可靠设计统一标准GB50068-2001 (2 ) 建筑结构荷载规范GB50009-2001(2006年版) （3）抗震设防分类标准GB50223-2008 （4）建筑抗震设计规范GB50011-2001(2008年版) （5）钢结构设计规范GB50107-2003 （6）建筑钢结构焊接技术规程JGJ81-2002 （7）混凝土结构设计规范GB50010-2002 （8）冷弯薄壁型钢结构技术规范GB50018-2002 （9）高层民用建筑钢结构技术规程JGJ99-98 （10）建筑地基基础设计规范JGJ5007-2002 （11）网壳结构技术规程JGJ61-2003 （12）网架结构设计与施工规程JGJ7-91 （13）钢结构高强度螺栓连接的设计施工及验收规程JGJ82-2002 （14）建筑钢结构防火设计规范CECS200:2006 （15）建筑桩基技术规范JGJ94-2008 （16）建筑地基处理技术规范JGJ79-2002 （17）建筑基坑支护技术规程JGJ120-99 （18）建筑基桩检测技术规范JGJ106-2003，J256-2003 （19）钢结构工程施工质量验收规范GB50205-2001 （20）优质碳素钢结构GB/T699-1999 （21）碳素钢结构GB/T700-88 （22）低合金高强度结构钢GB/T1591-94 （23）碳钢焊条GB/T5117-95 （24）低合金高强度结构钢GB/T5118-95 （25）埋弧焊用碳钢焊丝和焊剂GB/T5293-1999 （26）低合金钢埋弧焊用焊剂GB/T12740 （27）熔化焊用焊丝GB/T14957-94 （28）气体保护电弧焊用碳钢，低合金钢焊丝GB/T8110-95 （29）六角头螺栓GB/T5782 （30）六角头螺栓-C级GB/T5782 （31）钢结构用高强度大六角螺栓螺母垫圈技术要求GB/T1228-1231 （32）涂装前钢材表面锈蚀等级和涂装GB8932 （33）钢结构防火涂料应用技术规程CECS:24-90 (二)设计基准期50年，结构设计使用年限为50年。（三）抗震设防烈度为6度，设计基本地震加速值为0.15g，抗震构造措施按7度要求设计。三、荷载 1、地震作用：本地区抗震设防烈度为6度，设计基本地震加速值为0.15g，钢结构阻尼比：0.02。设计地震分组：第一组。场地土类别：III类 2、风荷载：基本风压0.60KN/㎡（按照100年重现期取用），地面粗糙度B类。风压高度系

学看钢结构施工图
