雷达生命探测仪型号
细谈国内生命探测仪的种类
细谈国内生命探测仪的种类伴随着社会的发展以及自然灾害的频繁发生，人们对于安全的意识逐渐的增加，当灾难事故发生时，如何在抢险救援的黄金72小时内将受困人员从各种环境中搜寻、安全救出，是人们关注的重中之重。
这事就需要一些方便可靠的救援设备和器材来辅助救援人员在废墟中或是其他环境找出被埋的人体等，从而才能制定妥善的救援方案，才能提高救援效率。
目前市场上，针对搜救、探测掩藏在废墟中的生命体的仪器设备按照原理主要分为以下几种：第一种：光学生命探测仪，也叫视频生命探测仪，俗称“蛇眼生命探测仪”是一种用于探测生命迹象的高科技援救设备。
原理：它利用光反射进行生命探测。
仪器的主体呈管状非常柔韧，能在瓦砾堆中自由扭动。
仪器前面有细小的探头，可深入极微小的缝隙探测，准确发现被困人员，其深度可达几十米以上，特别适用于对难以到达的地方进行快速的定性检查，广泛应用于矿山、地震、塌方救援中。
分类：视频生命探测仪市场上又有很多种，国产品牌视频生命探测仪序号产品名称产品型号图片备注1无线蛇眼视频生命探测仪VDS3.0手持式2 VDS2.03 VDS1.04视频生命探测仪VD200 探杆可弯曲5 VD200E 探杆可弯曲伸缩6 VD200S 探杆可弯曲7 视频探测仪探杆可弯曲备注：市场上可能还有相似产品，但均为以上仿生产品，不另统计国外品牌视频生命探测仪1 美国蛇眼生命探测仪 SD2.0用的最广的 2 美国蛇眼生命探测仪 SnakeEye质量相对较好 3 全视角生命探测仪 V2000PRO 可选配不同镜头，实现360度左右旋转，180俯仰翻转4 全视角生命探测仪 V20005 德国全视角生命探测仪 V3606视频生命探测仪法国线式连接探测距离大备注：市场上其他产品均为以上衍生品，不另统计第二种：音视频生命探测仪是目前市场上应用最为广泛的一种生命探测仪，它集合了视频生命探测仪的全部特点和功能，另外在视频的基础上增加了音频的对讲功能，在搜寻生命的过程中可以与被困人员实现双向的语音通话，从而更好的进行救援工作。
了解生命探测仪的原理就知道很多人是如何被害的
了解生命探测仪的原理就知道很多人是如何被害的生命探测技术的原理及现状从上个世纪开始，陆续有国家开始进行生命探测技术的研究。
一般说来，生命探测仪是根据电磁波、声波、光波等物理学原理，通过专用的传感器将物理信号转换电信号，再经过过滤放大后，输出可视或可听信号，组成的能搜索、探测、寻找生命的仪器设备[1]。
生命探测仪按探测功能分类，可分为直接生命探测仪、间接生命探测仪；按探测方法分类可分为有源生命探测仪、无源生命探测仪；按探测环境分为陆地探测、水下探测生命探测仪等。
在探测仪研究方面，美国与德国的起步较早，发展较为全面和系统。
日本岛国因为是地震灾害的多发国，其针对地震救援的探测技术发展较为迅速。
俄罗斯的技术也较为先进。
我国从2000年后才逐步加大了这个方面的研究，目前也只是处于起步阶段。
1音、视频生命探测仪音频生命探测仪应用了音频声波的基本原理。
被困者呻吟、呼喊、爬动、敲打等发出音频声波或震动波，被高敏感度的传感器探头接收、过滤、放大，可以直接被救援者收听[2][3]。
音频生命探测仪现已发展到第四代产品。
世界上已有美国、英国、法国、日本、新加坡、以色列等10多个国家的消防救援人员，正在使用音频生命探测器寻找被困的生命。
如美国的80M287612迷你型音频生命探测仪，探测频率为1~3000Hz，可同时接收2个传感器信息，同时波谱显示两个传感器信息，并且配备了小型对讲机，能与被困者直接对话。
在市场上较多使用的是法国产的音频生命探测仪。
如图1.1所示，该仪器通过两个极灵敏的音频震动探测仪，能够识别在空气或固体中传播的微小震动，适合搜寻被困在混凝土、瓦砾或者其他固体下的幸存者，并可通过音频传输系统与被掩埋的人员建立联系。
仪器使用两个音频滤波器，可以将周围的背景噪音做过滤处理，能够有效屏蔽来自救援现场的重型卡车或者其他重型机械所产生的噪音。
由于音频生命探测仪是一种被动接收音频声波的仪器，因此，该类型探测仪存在一定的局限性，容易受到现场噪音的影响，探测速度较慢。

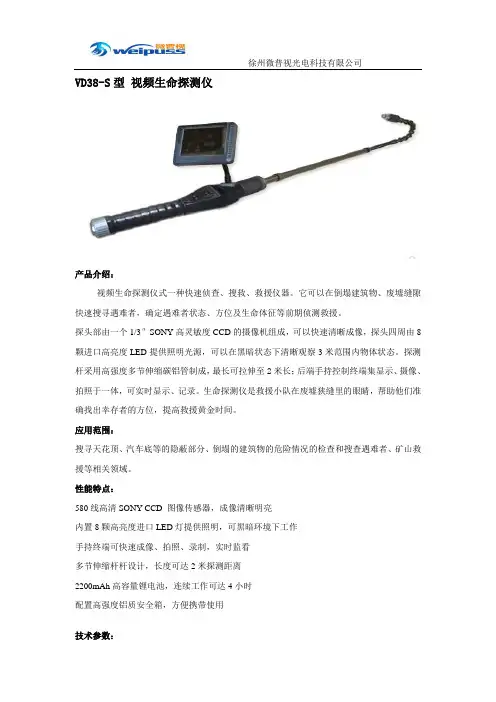

VD38-S型 视频生命探测仪
VD38-S型视频生命探测仪产品介绍：视频生命探测仪式一种快速侦查、搜救、救援仪器。
它可以在倒塌建筑物、废墟缝隙快速搜寻遇难者，确定遇难者状态、方位及生命体征等前期侦测救援。
探头部由一个1/3″SONY高灵敏度CCD的摄像机组成，可以快速清晰成像，探头四周由8颗进口高亮度LED提供照明光源，可以在黑暗状态下清晰观察3米范围内物体状态。
探测杆采用高强度多节伸缩碳铝管制成，最长可拉伸至2米长；后端手持控制终端集显示、摄像、拍照于一体，可实时显示、记录。
生命探测仪是救援小队在废墟狭缝里的眼睛，帮助他们准确找出幸存者的方位，提高救援黄金时间。
应用范围：搜寻天花顶、汽车底等的隐蔽部分、倒塌的建筑物的危险情况的检查和搜查遇难者、矿山救援等相关领域。
性能特点：580线高清SONY CCD 图像传感器，成像清晰明亮内置8颗高亮度进口LED灯提供照明，可黑暗环境下工作手持终端可快速成像、拍照、录制，实时监看多节伸缩杆杆设计，长度可达2米探测距离2200mAh高容量锂电池，连续工作可达4小时配置高强度铝质安全箱，方便携带使用技术参数：探头直径：38mm±0.2mm工作长度: 2节伸缩管，手持拉伸长度2米图像传感器：1/3 SUPER HAD SONY CCD，高清成像分辨率：580线探头功能：可以实时监看，录像，拍照和本机回放，查看，画面旋转同步系统：内同步白平衡：自动白平衡探头控制：多节挠性蛇骨设计，可手控360弯曲旋转视角：水平观察100°信噪比：≥46dB电子快门：自动电子快门显示系统：4寸高清液晶显示屏，角度可控，显示屏画面可翻转显示器分辨率：960（V）X234（H）照明光源：8颗进口高亮度LED光源，黑暗状态下可照射观察3米范围物体USB接口：USB 2.0存储卡：标配8GB 支持容量高达16GB电池：3.7V充电锂电池,2200mAh电压：3.7V x 2防水级别：IP68相对温度:5-95% RH工作温度:-20℃--70℃整机重量：9.5Kg(含保护箱)产品外观图：。
雷达生命探测仪在消防救援中的应用研究
雷达生命探测仪在消防救援中的应用研究QIN Hong-chao【摘要】本文通过分析雷达生命探测仪工作原理,探讨了利用雷达生命探测仪多方位搜索被困人员的方法,提出了雷达生命探测仪的发展前景.【期刊名称】《科技视界》【年(卷),期】2018(000)036【总页数】4页(P226-229)【关键词】雷达;生命探测仪;消防救援【作者】QIN Hong-chao【作者单位】【正文语种】中文【中图分类】D631.6自21世纪以来，各种灾害事故发生规模不断扩大，而灾害发生后的72小时是救援的黄金时间，第一时间确定被困人员的位置是救援人员的主要任务。
现有的搜索方式主要是人工和利用光学、音频等生命搜救仪器搜索。
人工搜索效率低下，耗费时间长；光学仪器搜索操作空间有限，容易受到障碍物阻挡；音频仪器搜索对环境要求较高，容易受到噪音的干扰。
而雷达生命探测仪有效克服了上述搜索方式的缺点。
1 雷达生命探测仪性能分析1.1 雷达生命探测仪原理雷达生命探测仪的核心科技是超宽带技术。
它通过人体运动或者呼吸对电磁波产生多普勒效应，从而判断有无生命特征。
当探测器发射电磁波后，如果遇到静止的物体例如墙壁、碎石块，电磁波返回的信号没有变化；如果遇到生命活动例如呼吸或运动，电磁波返回的频率会发生变化。
接受器接受到反馈信号后，对信号进行积累、微分放大过滤等技术处理，在接收器上显示出异常点，就可能是生命体的位置，达到探测被困人员的目的。
雷达生命探测仪主要通过探测物体的呼吸或者移动。
人体的呼吸频率大约每秒1到2次，根据这个原理可以区分人的呼吸和其他较高频率的生命活动。
对于移动和呼吸，接收器用3分钟采集反馈信号并显示是否有被困者，还可以显示探测器与被困者的距离。
1.2 雷达生命探测仪搜索能力由于各个厂家技术的不同，对探测的距离和深度各有不同，以三种典型雷达生命探测仪为例，探测呼吸和运动深度见表1。
表1 不同型号雷达生命探测仪探测深度?表中不同型号的探测仪，型号不同探测能力略有区别，探测移动深度比呼吸深度深。
雷达生命探测仪
雷达生命探测电磁波生命探测仪LIFE （美国进口）雷达生命探测仪是通过测试被探测者的呼吸运动或者移动来工作的。
美国莱福雷达生命探测仪采用超宽带无线传输技术，在地震、建筑物坍塌、泥石流、雪崩等灾难现场，无需进入即可帮助消防特勤或抢险救援人员在2、3分钟内探测到被困人员。
体积小、重量轻、无需探针和线缆、布置操作方便、并具防水功能。
适用于现场工作环境并满足如下技术要求:可帮助抢险救援人员几分钟内在地震、建筑物坍塌、泥石流、雪崩等灾难现场探测到被困人员。
整套装置由雷达信号发射器和掌上电脑显示器组成；雷达发射器利用超宽带传输技术发射雷达波，并将信号处理后以无线的方式发射给掌上电脑；电脑内嵌入数百种人呼吸时胸部动态数据信号，掌上电脑将收到的信号进行杂波处理、波形比对后，直接给出有无生命迹象的标志。
使得救援人员的现场搜索工作变得非常简单。
可与电脑连接传输数据，操作系统为windows mobile 6.0，中文操作菜单。
不足之处是雷达波不能穿透大面积纯的金属板（钢筋混凝土可以穿透）。
特点：无探针、无线缆、体积小、重量轻、现场安装方便、操作简单（傻瓜型）、定位精确、坚固耐用、具有防水功能，可在雨天操作。
无线探测发射器◆尺寸：45×45×23 cm◆重量：11kg（包括电池）◆废墟瓦砾中探测距离：静止目标8m内，移动目标10m内◆探测反应时间：可在3分钟内检测出瓦砾中是否有生命体存在，目标响应时间小于3s◆穿透能力：可穿透10m深的废墟◆废墟瓦砾中探测范围：大于78 m2◆探测角度：120°角◆符合美国联邦通信委员会（FCC）认证◆无论在阳光下还是在黑暗环境中都能清晰读取掌薄数据掌上操作显示器◆PDA掌上电脑，方便携带◆专业探测软件集成了上千种人体呼吸心跳模式，使探测结果更精确◆当探测到幸存者时，能显示其与探测器间的距离◆USB接口可与电脑连接传递数据。

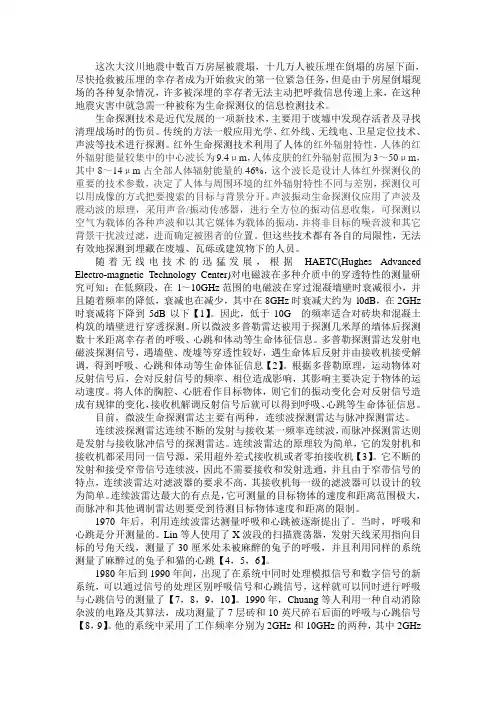

生命探测仪—研究现状
这次大汶川地震中数百万房屋被震塌，十几万人被压埋在倒塌的房屋下面，尽快抢救被压埋的幸存者成为开始救灾的第一位紧急任务，但是由于房屋倒塌现场的各种复杂情况，许多被深埋的幸存者无法主动把呼救信息传递上来，在这种地震灾害中就急需一种被称为生命探测仪的信息检测技术。
生命探测技术是近代发展的一项新技术，主要用于废墟中发现存活者及寻找清理战场时的伤员。
传统的方法一般应用光学、红外线、无线电、卫星定位技术、声波等技术进行探测。
红外生命探测技术利用了人体的红外辐射特性，人体的红外辐射能量较集中的中心波长为9.4μm，人体皮肤的红外辐射范围为3～50μm，其中8～14μm占全部人体辐射能量的46%，这个波长是设计人体红外探测仪的重要的技术参数，决定了人体与周围环境的红外辐射特性不同与差别，探测仪可以用成像的方式把要搜索的目标与背景分开。
声波振动生命探测仪应用了声波及震动波的原理，采用声音/振动传感器，进行全方位的振动信息收集，可探测以空气为载体的各种声波和以其它媒体为载体的振动，并将非目标的噪音波和其它背景干扰波过滤，进而确定被困者的位置。
但这些技术都有各自的局限性，无法有效地探测到埋藏在废墟、瓦砾或建筑物下的人员。
随着无线电技术的迅猛发展，根据HAETC(Hughes Advanced Electro-magnetic Technology Center)对电磁波在多种介质中的穿透特性的测量研究可知：在低频段，在l～10GHz范围的电磁波在穿过混凝墙壁时衰减很小，并且随着频率的降低，衰减也在减少，其中在8GHz时衰减大约为l0dB，在2GHz 时衰减将下降到5dB以下【1】。
因此，低于10G 的频率适合对砖块和混凝土构筑的墙壁进行穿透探测。
所以微波多普勒雷达被用于探测几米厚的墙体后探测数十米距离幸存者的呼吸、心跳和体动等生命体征信息。
多普勒探测雷达发射电磁波探测信号，遇墙壁、废墟等穿透性较好，遇生命体后反射并由接收机接受解调，得到呼吸、心跳和体动等生命体征信息【2】。
雷达生命探测仪原理
雷达生命探测仪原理雷达生命探测仪是一种利用雷达技术进行生命探测的设备，它可以通过探测目标反射的微波信号来确定目标的位置、速度和形状，从而实现对生命体的探测和监测。
雷达生命探测仪原理是基于雷达技术的应用，下面将从雷达原理、生命探测原理和仪器结构三个方面来详细介绍雷达生命探测仪的原理。
首先，雷达原理是雷达生命探测仪能够实现生命探测的基础。
雷达是一种利用无线电波进行探测和测距的设备，它通过发射无线电波并接收目标反射回来的信号来实现对目标的探测。
雷达原理是基于微波的特性，利用微波的传播速度和反射特性来确定目标的位置和形状。
雷达生命探测仪利用雷达原理发射微波信号并接收目标反射回来的信号，通过处理这些信号来实现对生命体的探测和监测。
其次，生命探测原理是雷达生命探测仪能够实现对生命体探测的关键。
生命体在微波信号的作用下会产生反射，这种反射信号可以被雷达生命探测仪接收到并进行处理。
利用生命体对微波信号的反射特性，雷达生命探测仪可以确定生命体的位置、速度和形状，从而实现对生命体的探测和监测。
生命探测原理是基于微波信号与生命体的相互作用，利用这种相互作用来实现对生命体的探测和监测。
最后，仪器结构是雷达生命探测仪实现原理的具体体现。
雷达生命探测仪通常由发射装置、接收装置、信号处理装置和显示装置组成。
发射装置用于发射微波信号，接收装置用于接收目标反射回来的信号，信号处理装置用于处理接收到的信号并提取有用信息，显示装置用于显示处理后的信息。
这些装置共同工作，实现了雷达生命探测仪对生命体的探测和监测。
总之，雷达生命探测仪原理是基于雷达技术和生命探测原理的应用，通过发射和接收微波信号来实现对生命体的探测和监测。
了解雷达生命探测仪原理对于理解其工作原理和应用具有重要意义，也有助于对其性能和特点有更深入的了解。
希望本文的介绍可以帮助读者更好地理解雷达生命探测仪原理。
灾后救援生命探测仪的现状和发展趋势
灾后救援生命探测仪的现状和发展趋势郑学召1， 杨卓瑞1， 郭军1， 蔡国斌1， 王宝元2， 寇智哲1， 肖永福3， 张小军3（1. 西安科技大学 安全科学与工程学院，陕西 西安 710054；2. 西安交通大学 能源与动力工程学院，陕西 西安 710054；3. 陕西省煤炭科学研究所有限责任公司，陕西 西安 710001）摘要：生命探测仪作为灾后及时救援的一种设备，在定位、探索与搜寻生命体方面发挥着不可替代的作用。
分析了目前所使用的生命探测仪即雷达生命探测仪、音频生命探测仪、红外生命探测仪及其他种类生命探测仪的工作原理、技术特点、使用场景及优缺点，并结合实际应用指出上述生命探测仪存在的问题：① 探测技术单一，综合集成化不高。
② 探测方式传统、设备智能化程度不足。
③ 探测仪零件未统型，设备维修困难。
④ 部分生命探测仪体积较大，携带不便，影响救援效率。
针对现有的不足和问题，提出生命探测仪的发展趋势：① 提高生命探测仪的集成程度，设计使用采集信息的多源化融合的生命探测装置，使用多种信息源来进行生命信息的获取探测。
② 提高生命探测仪的智能化水平，赋予生命探测仪部分自主决策权，降低由于操作人员操作不当导致的生命探测误差。
③ 设计模块化的生命探测仪，并制定相关的标准规程，对同种生命探测仪的零件进行统型，降低生命探测仪的维修和保养难度。
④ 提高生命探测仪的电路板设计精度，充分利用空间构造，在不缩减生命探测仪功能情况下减小体积，提高便携性。
关键词：灾后救援；生命探测仪；雷达生命探测仪；音频生命探测仪；红外生命探测仪；静电场生命探测仪；气敏生命探测仪；多源信息融合中图分类号：TD77 文献标志码：AThe current status and development trend of post-disaster rescue life detectorsZHENG Xuezhao 1, YANG Zhuorui 1, GUO Jun 1, CAI Guobin 1, WANG Baoyuan 2, KOU Zhizhe 1,XIAO Yongfu 3, ZHANG Xiaojun 3(1. College of Safety Science and Engineering, Xi'an University of Science and Technology, Xi'an 710054；2. School of Energy and Power Engineering, Xi'an Jiaotong University, Xi'an 710054, China ；3. Shaanxi Coal Science Research Institute Co., Ltd., Xi'an 710001, China)Abstract : As a device for timely rescue after disasters, life detectors play an irreplaceable role in locating,exploring, and searching for living organisms. This paper analyzes the working principles, technical features,usage scenarios, advantages and disadvantages of the currently used life detectors. The detectors include radar life detectors, audio life detectors, infrared life detectors, and other types of life detectors. Combined with practical applications, this paper points out the problems of the above life detectors. ① The detection technology is single and the comprehensive integration is low. ② The detection methods are traditional and equipment intelligence is insufficient. ③ The parts of the detector are not standardized, making equipment maintenance difficult. ④ Some life detectors have a relatively large structure and are inconvenient to carry, which affects rescue efficiency. In收稿日期：2023-05-02；修回日期：2023-06-15；责任编辑：王晖，郑海霞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达生命探测
雷达生命探测仪型号:FGMOD27003+
FGMOD雷达生命探测仪是美国超视安全系统公司于2005年新近推出的一种安全救生系统。
著名地球物理学家，麻省理工学院博士大卫席思(David Cist)创造性地将雷达超宽频技术(UWB)应用于安全救生领域，从而为该领域带来一项革命性的新技术。
基于这种新技术的安全救生系统----FGMOD雷达生命探测仪，成功地解决了多项困扰传统安全救生系统的问题，使搜救工作比以往更迅速，更精确，也更安全，是现在世界上最先进的生命探测系统。
该系统的天线是美国航空航天局（NASA）指定的火星探测器两种候选雷达天线之一，是世界上最先进的探地雷达天线，能够非常敏锐地捕捉到非常微弱的运动。
该产品已获得美国专利。
超视安全系统公司近日内在中美日三国同步推出这个系统。
二、FGMOD雷达生命探测仪的组成
超视安全系统公司的FGMOD雷达生命探测仪移动探测系统是一个由以下主要部件组成的传感器：
一个发送超宽频信号的发送器
一个侦测接收返回信号的接收器
一台用于读入接收器的信号并进行算法处理的电脑
传感器包含了可编程的固件。
传感器产生的信号通过无线传输传送给掌上电脑(PDA控制器)进行显示。
传感器和控制器有各自相互独立的电源。
无线探测发射器发射器
掌上操作接收显示器
三、技术数据
无线探测发射器
尺寸：44×44×24 cm
重量：9.5 kg（包括电池）
电池：10.8V锂电池，可连续工作长达4h
废墟瓦砾中探测距离：4.6米内的呼吸活动以及6米内的移动
废墟瓦砾中探测范围：36 m2
探测角度：120°角
符合美国联邦通信委员会（FCC）认证
工作频率：270 MHz
脉冲频率范围：100-700 MHz
掌上操作显示器
PDA掌上电脑，方便携带
专业探测软件集成了上千种人体呼吸心跳模式，使探测结果更精确
当探测到幸存者时，能显示其与探测器间的距离
可对现场探测过程做数据记录
可兼容GPS全球卫星定位系统
USB接口可与电脑连接传递数据
操作系统：MS Windows Mobile 2003 for Pocket PC
四、FGMOD雷达生命探测仪的工作原理
FGMOD雷达生命探测仪实际上是一个呼吸和运动探测器。
雷达信号发送器连续发射电磁信号，对一定空间进行扫描.，接收器不断接收反射信号并对返回信号进行算法处理。
如果被探测者保持静止，返回信号是相同的。
如果目标在动，则信号有差异。
通过对不同时间段接受的信号进行比较等算法处理，就可以判断目标是否在动。
FGMOD雷达生命探测仪是通过测试被探测者的呼吸运动或者移动来工作的。
由于呼吸的频率较低，一般每秒1到2次，就可以把呼吸运动和其他较高频率的运动区分开来。
测移动的原理也大致是这样。
超视安全系统公司的天线是美国航空航天局（NASA）指定的两种火星探测器地质雷达天线之一，能够非常敏锐地捕捉到非常微弱的运动，加上功能强大的算法处理，是安全救生部门最好的帮手。
五、FGMOD雷达生命探测仪有别于传统安全救生系统技术优势
超视安全系统公司的FGMOD雷达生命探测仪旨在解决当前市场上现存救生系统的根本缺点。
当前的救生系统除了无法穿透障碍物侦测移动外，大部分的系统，例如摄像系统，侦测的范围非常有限并且只有在移动的遇险者进入摄像机镜头或传感器的视野后才能报警。
基于音频的侦测系统大大受限于距离，障碍物，残垣以及遇险者是否还强壮和清醒到能够发出声音。
超视安全系统公司的FGMOD雷达生命探测仪可以在30秒内侦测出一定范围内遇险者的移动和呼吸，可以穿透障碍物(例如钢筋混凝土砖墙，柏油层，泥石流和雪崩造成的积雪)进行侦测，不受声音和背景噪音的影响。
超视安全系统公司的传感器可以发出包含目标指定信息的信号，从而使侦测活动更快，更精确，也使得参与救难的急救者，安全人员和军事人员自身更加安全。
六、FGMOD雷达生命探测仪的基本特点
即时移动侦测，可以透过混凝土，砖，雪，冰和泥浆
侦测运动
侦测遇险者的距离
在各种气候情况下都可以工作
直观而且简便易学，不需要大量专门的培训
对供电能源要求低
几乎不需要进行系统维护
固件程序可以通过无线或有线网络进行升级。
不需要钻孔，布置电缆和对环境进行静音处理，使搜救工作变得简单易行
七、FGMOD雷达生命探测仪的应用场所
坍塌的建筑物雪崩现场坍塌的隧道坍塌的矿井。
