分体空调冷媒管

空调冷媒铜管壁厚标准

空调冷媒铜管壁厚标准一、引言随着现代空调技术的不断发展，空调冷媒铜管作为传热传质的重要载体，在空调系统中扮演着非常重要的角色。

空调冷媒铜管的壁厚标准对于保证空调系统的正常运行和延长使用寿命至关重要。

因此，本文将介绍空调冷媒铜管的壁厚标准，以供大家参考。

二、空调冷媒铜管的壁厚标准1. 定义空调冷媒铜管是指用于空调系统中传递制冷剂的铜管，其壁厚决定了其承受压力和抗腐蚀性能。

2. 标准根据国家标准《空调用铜管》（GB/T 1527-2017）规定，空调冷媒铜管的壁厚应满足以下要求：(1) 直径小于等于6mm的管子，壁厚应不小于0.5mm；(2) 直径大于6mm小于等于22mm的管子，壁厚应不小于0.7mm；(3) 直径大于22mm小于等于35mm的管子，壁厚应不小于0.9mm；(4) 直径大于35mm的管子，壁厚应不小于1.2mm。

此外，空调冷媒铜管的壁厚还应符合相关的行业标准和企业标准。

3. 理由空调冷媒铜管的制作材料多为铜材，其优良的导热性能和抗腐蚀性能使得其成为空调传热传质的理想载体。

在空调系统中，冷媒的压力和温度均较高，加之长时间运行，若管子的壁厚不够，则会出现漏气、破裂等情况，从而影响空调系统的正常运行。

因此，空调冷媒铜管的壁厚标准是为了保证其承受压力和抗腐蚀性能，从而保证空调系统的正常运行和延长使用寿命。

三、结论空调冷媒铜管的壁厚标准是为了保证其承受压力和抗腐蚀性能，从而保证空调系统的正常运行和延长使用寿命。

根据国家标准《空调用铜管》（GB/T 1527-2017）规定，空调冷媒铜管的壁厚应满足一定要求，同时还应符合相关的行业标准和企业标准。

在选择和使用空调冷媒铜管时，应当严格按照标准来进行选型和安装，以保证其安全可靠地运行。

冷媒管道安装技术交底

冷媒管道安装技术交底介绍本文档旨在提供有关冷媒管道安装技术的详细说明和交底。

冷媒管道安装是确保空调、制冷系统正常运行的关键步骤之一。

正确的安装可以提高系统效率、减少故障，并确保操作人员和设备的安全。

安装前准备在进行冷媒管道的安装之前，需要进行以下准备工作：1.确保安装区域干净、整洁，并且没有明显的障碍物。

2.检查设计图纸和规格要求，了解管道的布局和尺寸。

3.准备所需的安装工具和材料，包括管道、支架、法兰、密封材料等。

安装步骤根据设备和系统的特点，冷媒管道的安装步骤可能有所不同。

以下是一般的安装步骤：1.安装支架：根据设计图纸，安装适当的支架和固定装置，以确保冷媒管道稳固且与周围结构安全连接。

2.管道布线：按照设计要求，将管道按照正确的布局和位置进行连接和安装。

确保管道的连接处无漏气，使用适当的密封材料进行密封。

3.管道固定：使用合适的固定装置将管道固定在支架上，确保管道的稳定和安全。

4.管道绝缘：对冷媒管道进行绝缘处理，以减少能量损失和冷凝水的形成。

使用合适的绝缘材料进行覆盖和密封。

5.检查和测试：在安装完毕后，进行全面的检查和测试，确保冷媒管道安装正确、无泄漏和正常工作。

安全注意事项在进行冷媒管道安装时，需要注意以下安全事项：1.戴好个人防护装备，包括安全帽、防护眼镜、手套等。

2.确保操作区域充足通风，并防止火源和火焰。

3.遵守有关安装和操作规范，避免发生意外事故。

4.在操作过程中，注意管道和设备的稳定性，以免发生意外。

结论本文档提供了冷媒管道安装技术的交底，包括准备工作、安装步骤和安全注意事项。

通过正确的安装和细心操作，可以确保冷媒管道的正常运行和长期稳定性。

在进行安装之前，请确保详细了解设备和系统的要求，并遵循相应的安装指南。

多联分体机系统与水冷机组系统特点比较

总结：系统可靠性高。
总结：系统可靠性低。
七、占地空间
多联分体机系统
水冷机组系统
1、室外机占地面积小且灵活性强，只要提供室外位置，要求比较低。
2、室内机均可吊在天花板顶内。
1、水机主机、水泵及配件均需要安装在室内，需要专用机房。
2、冷却塔设备需要占用室外地面。
3、室内机：如大风量机组，均需要专用机房且噪音大。
2、如春夏换季，室内房间并不太热，但不开又热，可只开2台或3台室内机，无需把整体空调全部开启，减小能源浪费，节约电费。
1、空调负荷调节功能：水冷机组系统，负荷调节是跟水机主机相关，可水系统主机，能量调节等级少，不能做到无级负荷调节（一般水机调节25%，50%，75%，100%），故水系统主机，室内负荷变化大时，能源浪费比较大。
水冷机组系统
1、维修、移机、保养方便。
2、室内外机由冷媒管连接，不存在漏水问题。
3、室内机遥控器故障代码显示，有故障代码显示，方便维修人员快速解决问题。
4、发生故障，可后备运转，室内机仍能运转一定时间，为空调维修抢得时间。
5、一套系统发生故障，不会影响到其它空调系统，更不会影响到整个车间或办公区域空调使用。
总结：安装位置灵活，无需专用机房。
总结：需要专用机房，占用房间面积。
八、售后服务
多联分体机系统
水冷机组系统
1、供货：整机由三菱电机原厂提供。
2、零部件：公司各零部件储备充分。
3、维修周期：由于产品的统一性，维修迅速、到位。
4、服务：司的售后力量和经销商的售后力量结合，服务更周到、迅速。
1、供货：系统由承包商提供，主机、水泵、水箱、控制等向各个厂家采购。
总结：系统简单，部件少，安装及保养、维修非常方便，且保养成本低。

空调冷媒管安装交底

技术交底工程名称交底时间年月日工程部位空调冷媒管道安装交底对象交底人接收人参加交底人员空调冷媒管道安装步骤：①支架制作、安装；②按图纸要求配管；③焊接；④管道吹净、清洁；⑤试漏；⑥干燥。

1、配管原则：干燥、清洁、气密性。

2、干燥：安装前铜管内禁止水分进入，配管要吹净和真空干燥。

3、清洁：一是施工时应注意管内清理。

二是焊接时采用氮气管内保护焊，避免铜管内壁产生氧化，最后对铜管吹净。

4、气密性：保证焊接质量和喇叭口连结的制作质量，最后通过高压氮气保压气密性试验保证气密质量。

5、氮气保护焊工艺：根据格力空调铜管焊接工艺要求，铜管焊接时将低压氮气冲入铜管内，同时进行管外钎焊，完全保证管内壁不产生氧化。

6、管内密封法：为防止水分、赃物、灰尘等杂质进入铜管，冷媒管头要包扎严密，并用封堵堵好。

7、冷媒管吹净：冷媒管吹净是清洁铜管内部的最好方法。

方法是：将所有室内机用盲塞堵好保留。

轮流每一台室内机接口作为排污口，用绝缘材料抵住管口，将氮气瓶压力调至5公斤并向管内充气，直至管口抵不住时快速释放绝缘物，赃物和水分将随氮气一同排出。

轮流对每一台室内机进行如上操作，并对液管和气管分别进行操作。

8、冷媒管钎焊：焊工应持证上岗；每天都要开具动火证，安排专人看火，并且要有灭火器材；焊接设备准备完好，铜管切口表面平整无毛刺、凹凸等缺陷，允许偏差位为管径的1%。

冷媒管焊接温度为720-820度，采用磷铜银焊条对焊口进行满焊。

前焊工作宜向下或水平侧向焊接，尽可能避免仰，接头的分支口应保持水平。

冷媒管不能用金属托架直接架劲，应在自然状态下通过保温层托住铜管，以防冷桥产生。

9、冷媒管弯曲：直径小于19mm的铜管一律采用现场煨制，热弯或冷弯应采用弯制工具（折弯器）椭圆率不应大于8%，并列安装配管其弯曲半径应向铜，间距、坡向、倾斜度应一致，直径大于25mm的铜管应采用冲压弯头。

铜管直径mm 喇叭口直径mm6.4 9.1-9.59.5 12.8-13.812.7 16.5-17.515.9 18.5-19.519.1 23.5-24.5扩口连接：铜管与室内机的连接应采用喇叭口连接。

分体式空调室外机冷媒泄漏的原因解析

分体式空调室外机冷媒泄漏的原因解析分体式空调室外机冷媒泄漏是空调维修中常见的问题之一。

冷媒泄漏会导致空调系统运行异常，影响制冷或制热效果，甚至损坏设备。

本文将解析造成分体式空调室外机冷媒泄漏的原因。

一、材料老化分体式空调室外机内部的冷媒管道系统需要经受长时间的高压和低温环境，其中的冷媒管道和管件会因为材料老化而导致泄漏。

材料老化是冷媒泄漏的主要原因之一，特别是在经过一段时间的使用后，分体式空调室外机内部的冷媒管道和管件会逐渐出现老化、龟裂或腐蚀，造成泄漏现象。

二、安装失误分体式空调室外机的安装质量直接关系到室外机的正常运行和冷媒泄漏的可能性。

系统的安装需要严格遵守相关规范和标准，在安装过程中任何一个环节的失误都有可能导致冷媒泄漏。

比如，管道连接处的焊接技术不到位、焊口不牢固、管道安装不平整等都可能导致冷媒泄漏。

三、部件损坏分体式空调室外机内的部件存在损坏的可能，比如冷凝器、蒸发器、管道接头、阀门等。

这些部件在使用过程中可能因为各种原因出现损坏，从而导致冷媒泄漏。

例如，冷凝器表面被外界的尖锐物体损伤，管道接头连接处的密封圈老化等都有可能引起冷媒泄漏。

四、维修不当如果在维修分体式空调室外机时不按照正确的方法和操作流程进行，就有可能导致冷媒泄漏。

例如，维修人员在更换冷媒管道或者其他部件时没有进行正确的封堵处理，或者连接管件时没有处理好密封圈等问题，都可能导致冷媒泄漏。

五、外部因素影响环境因素也是导致分体式空调室外机冷媒泄漏的原因之一。

例如，室外机放置的位置有可能经常受到日晒、雨淋等自然环境的侵蚀，导致机器外壳、管道等部件老化、腐蚀，从而引发冷媒泄漏。

此外，外部的物理冲击、震动也有可能导致冷媒管道或部件破裂、损坏，造成泄漏。

综上所述，分体式空调室外机冷媒泄漏的原因包括材料老化、安装失误、部件损坏、维修不当以及外部因素影响等。

为了避免冷媒泄漏的发生，我们应该加强对分体式空调室外机的维护保养，定期检查冷媒管道和部件的状况，确保安装和维修过程的正确性，避免外界因素对设备造成不必要的损害。

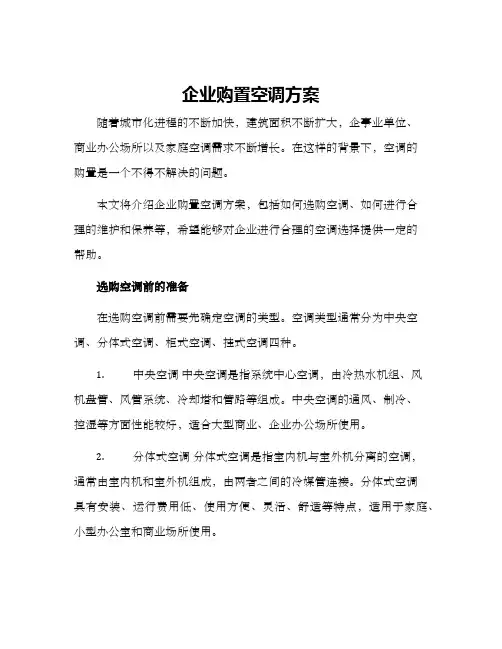

企业购置空调方案

企业购置空调方案随着城市化进程的不断加快，建筑面积不断扩大，企事业单位、商业办公场所以及家庭空调需求不断增长。

在这样的背景下，空调的购置是一个不得不解决的问题。

本文将介绍企业购置空调方案，包括如何选购空调、如何进行合理的维护和保养等，希望能够对企业进行合理的空调选择提供一定的帮助。

选购空调前的准备在选购空调前需要先确定空调的类型。

空调类型通常分为中央空调、分体式空调、柜式空调、挂式空调四种。

1.中央空调中央空调是指系统中心空调，由冷热水机组、风机盘管、风管系统、冷却塔和管路等组成。

中央空调的通风、制冷、控湿等方面性能较好，适合大型商业、企业办公场所使用。

2.分体式空调分体式空调是指室内机与室外机分离的空调，通常由室内机和室外机组成，由两者之间的冷媒管连接。

分体式空调具有安装、运行费用低、使用方便、灵活、舒适等特点，适用于家庭、小型办公室和商业场所使用。

3.柜式空调柜式空调是指将空调的运行部件、散热部件、通风部件封装在一个机箱中，通常按照功率和冷却量大小分为小型柜式空调、大型柜式空调。

柜式空调在造型设计及使用范围上相对较为灵活，但是相对分体式空调、挂式空调安装和维修需要更多的空间。

4.挂式空调挂式空调是挂在墙壁上的单体式空调，具有结构简单、容易安装、使用方便、经济利用空间等特点，适用于小型房间和商业档口使用。

选购空调的类型需要视具体使用需求而定，一般而言，现代企业宜选用大型中央空调。

企业选购空调注意事项在选购空调的过程中需要针对空调的制冷量、能效比、噪音值等方面进行考虑。

1.制冷量制冷量是指空调每小时能够制冷的能力，选择制冷量时需要考虑空调房间的面积、所在地区当地气候、建筑结构以及企业使用的人数。

2.能效比能效比表示空调制冷效果所消耗的电能，是衡量空调制冷能效的重要指标，能效比越高，空调越省电。

在选购空调时需要关注空调的能效等级，尽量选择省电优质的空调产品。

3.噪音值噪音是影响环境舒适性、工作效率的主要因素之一，要求选购的空调噪音值比较低，运行起来不会干扰企业的正常工作和生活。

冷媒管最大等效配管长度

冷媒管最大等效配管长度冷媒管是空调系统中的重要组成部分，其作用是将冷媒从室外机输送到室内机，实现制冷或制热效果。

在安装空调系统时，需要考虑冷媒管的长度对系统性能的影响。

冷媒管最大等效配管长度是一个重要参数，决定了空调系统的性能和运行效果。

冷媒管的长度越长，冷媒的流动阻力就越大，影响系统的制冷或制热效果。

冷媒管的等效配管长度是指在特定条件下，与实际冷媒管长度等效的管道长度。

等效配管长度的计算需要考虑冷媒管的直径、材料、摩擦阻力等因素。

首先，冷媒管的直径对等效配管长度有影响。

一般来说，冷媒管的直径越大，等效配管长度越小，因为直径大的管道对冷媒的流动阻力较小。

相反，直径小的冷媒管会增加系统的等效配管长度，降低系统的性能。

其次，冷媒管的材料也会对等效配管长度产生影响。

常见的冷媒管材料包括铜管、铝管和不锈钢管。

铜管的摩擦阻力较小，因此在相同直径下，铜管的等效配管长度较小。

铝管的摩擦阻力较大，需要考虑更长的等效配管长度。

不锈钢管的摩擦阻力介于铜管和铝管之间。

另外，冷媒管的摩擦阻力也是等效配管长度的重要因素。

冷媒管的摩擦阻力与管道长度、管道内壁粗糙度、流体流速等因素有关。

一般来说，摩擦阻力越大，等效配管长度就越大。

因此，在设计空调系统时，需要考虑冷媒管的摩擦阻力，选择合适的管道材料和管道尺寸，以达到较小的等效配管长度。

为了保证空调系统的正常运行和高效性能，冷媒管的最大等效配管长度需要在一定的范围内。

如果等效配管长度过大，会导致系统的制冷或制热效果下降，增加系统的能耗。

如果等效配管长度过小，会导致冷媒流速过大，增加系统的噪音和振动，影响系统的稳定性和寿命。

在实际工程中，设计师需要根据空调系统的具体要求和环境条件来确定冷媒管的最大等效配管长度。

一般来说，制冷系统的最大等效配管长度范围为50-150米，制热系统的最大等效配管长度范围为30-100米。

在设计过程中，还需考虑管道的坡度、弯头和接头的摩擦阻力等因素。

总之，冷媒管的最大等效配管长度是影响空调系统性能的重要参数。

一般管径要考虑二个因素,回油与压降.
管子粗了,成本高,回油可能会有问题,细了,压降大,影响性能.
所以设计时有一个大致的经验数据
气管流速8`~15m/s
液管流速0.5m/s左右
冷媒连接铜管φ12.7(壁厚0.8mm,保温厚度19mm)/φ6.35(壁厚0.8mm,保温厚度19mm) 按图纸自行统计符合国家标准的R410A专用铜管
6 冷媒连接铜管φ15.88(壁厚1.0mm,保温厚度19mm)/φ9.52(壁厚0.8mm,保温厚度19mm) 按图纸自行统计符合国家标准的R410A专用铜管
7 冷媒连接铜管φ19.05(壁厚1.0mm,保温厚度19mm)/φ9.52(壁厚0.8mm,保温厚度19mm) 按图纸自行统计符合国家标准的R410A专用铜管
8 冷媒连接铜管φ22.22(壁厚1.0mm,保温厚度19mm)/φ9.52(壁厚0.8mm,保温厚度19mm) 按图纸自行统计符合国家标准的R410A专用铜管
9 冷媒连接铜管φ25.4(壁厚1.0mm,保温厚度19mm)/φ12.7(壁厚0.8mm,保温厚度19mm) 按图纸自行统计符合国家标准的R410A专用铜管
10 冷媒连接铜管φ28.58(壁厚1.1mm,保温厚度19mm)/φ12.7(壁厚0.8mm,保温厚度19mm) 按图纸自行统计符合国家标准的R410A专用铜管
11 冷媒连接铜管φ28.58(壁厚1.1mm,保温厚度19mm)/φ15.88(壁厚1.0mm,保温厚度19mm) 按图纸自行统计符合国家标准的R410A专用铜管。
