锡炉操作规程
版本号:A0文件编号:主题
锡炉的操作规程页改次:1页码：第1页共1页
编制审核批准袁灶娣
受控
印章4.4.作业时，手不能抖动，如果试样不规整、不到位，则用手加以调整后再浸锡,可用夹子夹紧试样， 不能将试样掉入锡炉中；
A、可焊性：检测试样是否好上锡，实测温度控制在250°~270°之间；
B、耐焊性：检测试样的镀层是否耐温，在高温下做业是否掉镀层、或严重起泡、发黄，试验温度 控制在320°~350°之间；
3.2.操作员在做完试验后需清走仪器表面的锡渣，时刻保持仪器的表面卫生，增加其使用寿命；
4.操作方法及注意事项
惠州奥华电子有限公司
2. 使用范围
1、图示:3. 职责
3.1.每天对仪器进行点检、保养，以确保其准确性；
3.3.用完后归位放置，如使用的过程中发现仪器出现故障，第一时间上报,并填写《设备维修单》进 行维修。
4.3.插上电源约40分钟，浸锡炉内的锡块已经熔化,用探温计点检锡炉内的温度,是否达到设定温度；
该设备适用于测试需上锡产品的可焊性、耐焊性。
4.2.根据试样的要求、温度标准,将温度参数调到所需温度：
4.10.工作完毕及时断电停炉，清理作业台面的锡渣及其四周卫生，保持现场整洁、安全。
4.1.开始工作前,将电源插插在220V的电源插座中，打开电源开关，检查锡炉是否加上电，红灯是否 闪亮，闪亮则表示正常运转，正在升温。
4.5.做好“首三检”，确定试样件符合质量要求后再开始正常操作，坚持自检，发现问题及时改进 或调整；
4.9.锡炉温度限制：该仪器的使用温度控制在≥230°≤450°范围内，禁止违法操作；
4.8.锡炉工作时,试验员不得离开工作现场做其它事情,避免长时间高温溶烧至锡炉烧干而损坏仪器, 严重时可能导致仪器爆炸；
4.6.浸锡时，试样不要粘过多的松香水，以免因松香水太多，引起溶锡外溅，而造成高温烫伤；
4.7.作业时，类似玻璃管等易出现爆破的物品禁止投入锡炉中；
锡炉实温
电源开关
自动保护
保险管位参数微调温度点测、
试样浸锡处电源插座。
锡炉作业操作规程(含表格)
锡炉作业操作规程（ISO9001-2015/ISO45001-2018）一、目的规范锡炉之使用。
二、范围凡本作业提及之锡炉均属之。
三、使用步骤1.操作前二小时，须将锡电热开关打开，使其加热，有铅温控开关设定为250℃±5℃。
实际锡温须为设定值的±5℃之间，作业前须使用仪器测量锡面温度是否在设定值的±5℃之内。
2.操作前二小时，须将锡电热开关打开，使其加热，无铅温控开关设定为260℃±5℃。
实际锡温须为设定值的±5℃之间，作业前须使用仪器测量锡面温度是否在设定值的±5℃之内。
3.操作前三十分钟，须将电热器打开，以温度电表测试PCB之板温达到客户产品之要求，并使锡炉内之PCB能达到工作温度，并记录于《锡炉使用记录表》内。
4．为免洗制程，则须调整喷头往反速度之压力及喷头喷雾压力和喷量及FLUX 之酸值，并记录于《锡炉使用记录表》。
5.使用时依各机板之需求调整各项参数，使成品达到最佳状况。
6.使用二小时后，需将锡槽中之锡渣捞除，并加入适量锡条，使锡面维持正常高度。
7.1使用完毕后：首先将锡波关闭，捞除锡渣并加入适量之锡条，使第二日能立即使用，然后泄下助焊剂、清洗助焊剂槽，再将滚筒净泡于纯稀释中。
7.2使用完毕后：首先将锡波关闭，捞除锡渣并加入适量之锡条，使第二日能立即使用。
然后泄下喷头，用清洁剂+AIR清洁并检查滤心是否需要更换及拆下吸风罩滤网，将吸风罩滤网净泡于纯稀释中。
8.关闭电热器开关。
并依需求设定定时开关，使其能自动工作，以发挥减少人力之能力。
9.各项范围值配合客户需求或视机种如下：a、转速:1.3M/min-2.3M/min。
b、流量:40CC/MIN-60CC/MIN。
c、喷头往返速度压力：0.2㎏/cm2-0.8㎏/cm2(适用于B线)。
d、喷头喷雾压力：0.05㎏/cm2-0.15㎏/cm2(适用于B线)e、预热温度前段300℃±50℃；后段330℃±50℃。
锡炉设备操作说明书
第1页共1页
设备名称
锡炉
设备功能
镀锡
文件编号
设备型号
通用
厂商
版本
B0
1.开机程序﹕
1.1闭合电源开关﹐旋开温控器上POWER旋钮﹐红色指示灯亮﹐锡炉开始工作。
1.2根据SOP需要﹐在温控器上设定所需要的温度。
1.3锡炉里的锡全部熔化﹐当温度升至设定温度时﹐红色指示灯灭﹐锡炉暂停升温﹐当温度低于设定设定时﹐红灯亮﹐锡炉又开始工作﹐始终维持一个温度平衡。
2.关机程序﹕
2.1将锡炉内氧化物清除干净。
2.2旋转(拨动)POWER开关﹐关闭电源。
3.注意事项﹕
3.1操作应注意安全﹐以防烫伤。源自3.2当锡炉不升温时﹐而红色指示灯亮﹐说明锡炉内电热管烧掉或连接成断路﹐应停机通知有关人员维修。
核准
审核
制作
日期
锡炉操作规程
锡炉操作规程一、引言锡炉是一种重要的工业设备，被广泛应用于电子、五金、化工等行业。
为了确保操作安全、提高生产效率，制定锡炉操作规程非常必要。
本文将详细介绍锡炉操作规程，以指导操作人员正确使用锡炉，确保操作的安全和高效。
二、操作前准备1. 巡检：操作人员在每次使用锡炉之前，必须进行全面巡检，检查炉体、电源、传感器、控制器等是否正常工作，并确保没有异常或损坏。
2. 清洁：清洁锡炉内部和外部表面，确保无杂物和污垢，以免影响正常运转和产品质量。
3. 供应电源：确认电源稳定，电压符合锡炉要求，并进行接地保护。
三、开机操作1. 打开电源：按照电源开关上的标识操作，确保电源供应稳定。
2. 预热：根据生产要求和锡炉型号，设定预热温度和时间。
在预热过程中，不要打开锡炉门，以免影响温度稳定性。
3. 装载材料：根据产品要求，将需要处理的材料放入锡炉，并确保材料均匀摆放，避免互相堵塞。
4. 关上锡炉门：确保锡炉门紧密关闭，以防止热能的损失。
四、生产操作1. 温度调节：根据产品要求，设置合适的温度和时间。
在操作过程中，应逐步增加或减少温度，避免温度变化过大。
2. 熔化锡液：在达到设定温度后，锡炉开始熔化锡液。
操作人员应时刻关注锡液的温度，避免过热或过冷。
3. 添加助剂：根据工艺要求，按指定比例和时机，添加必要的助剂。
操作人员必须确保添加过程准确、安全，以避免损坏锡炉和影响产品质量。
4. 观察和控制：操作人员应时刻观察锡炉内的运行情况，并根据需要调整温度和时间，确保产品的质量和生产效率。
5. 安全保护：在操作过程中，操作人员必须穿戴好防护装备，特别是对于熔化锡液的操作，需要佩戴耐高温手套和护目镜等防护用具。
五、关机和维护1. 关机前准备：在关闭锡炉前，将温度调节至适宜的范围，以免过快冷却或过度加热。
将锡炉内的未使用完的锡液储存起来，避免浪费。
2. 关闭电源：按照操作要求，依次关闭锡炉各项电源和控制设备。
3. 清洁和维护：关机后，及时清洁锡炉内外表面的残留物和杂质。

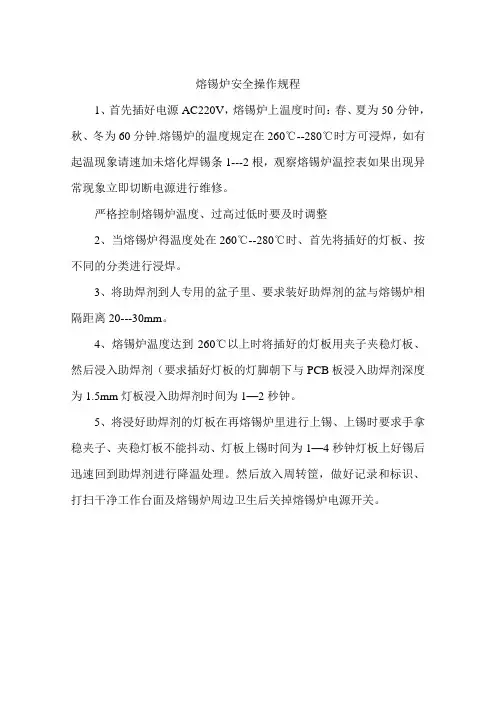

熔锡炉安全操作规程
熔锡炉安全操作规程
1、首先插好电源AC220V，熔锡炉上温度时间：春、夏为50分钟，秋、冬为60分钟.熔锡炉的温度规定在260℃--280℃时方可浸焊，如有起温现象请速加未熔化焊锡条1---2根，观察熔锡炉温控表如果出现异常现象立即切断电源进行维修。
严格控制熔锡炉温度、过高过低时要及时调整
2、当熔锡炉得温度处在260℃--280℃时、首先将插好的灯板、按不同的分类进行浸焊。
3、将助焊剂到人专用的盆子里、要求装好助焊剂的盆与熔锡炉相隔距离20---30mm。
4、熔锡炉温度达到260℃以上时将插好的灯板用夹子夹稳灯板、然后浸入助焊剂（要求插好灯板的灯脚朝下与PCB板浸入助焊剂深度为1.5mm灯板浸入助焊剂时间为1—2秒钟。
5、将浸好助焊剂的灯板在再熔锡炉里进行上锡、上锡时要求手拿稳夹子、夹稳灯板不能抖动、灯板上锡时间为1—4秒钟灯板上好锡后迅速回到助焊剂进行降温处理。
然后放入周转筐，做好记录和标识、打扫干净工作台面及熔锡炉周边卫生后关掉熔锡炉电源开关。
锡炉作业指导书
锡炉作业指导书
一：目的：使操作员能熟练掌握仪器的使用操作步骤
二：适用范围：
适用于本公司相关型号的仪器
三：作业内容：
3.1操作步骤：
3.1.1适用前的检查：
a：检查所有电源连接是否完好，电源开关是否出于关闭状态。
b：锡液（常温下为固体）量是否过少，过少则准备锡棒，在加热熔化后加入其中。
3.1.2 操作：
a:打开锡炉电源开关将锡炉进行加温，以使锡液熔化。
b:先按功能按键，再按“增加温度键”或“降低温度键”以达到需求的温度。
C:待锡熔化后，达到设置温度后方可测试。
d:沾锡后用放大镜或目视观察测试样品。
3.1.3 关闭：
a:关闭电源开关
b:带走测试后的样品，拔出电源线。
3.2 注意事项：
3.2.1 锡炉加热状况下是高温，切忌用手直接接触，以免烫伤。
3.3 沾锡性试验：
3.3.1锡炉温度设置为245±5℃,待锡液完全熔化后方可测试。
3.3.2 做沾锡性样品测试前不可用手接触或者其他方式的污染。
3.3.3 整个沾锡过程用镊子夹取产品。
3.3.4 沾锡测试前需先将锡炉焊锡液表面之氧化层刮掉。
3.3.5 浸入点于锡炉内壁距离不得小于10mm。
3.3.6 沾锡时间：3-5s（可根据产品的热容量进行调整）。
拟制：王冲
电源开关
电源指示灯
锡炉
温度显示屏
功能键降低温度键增加温度键。

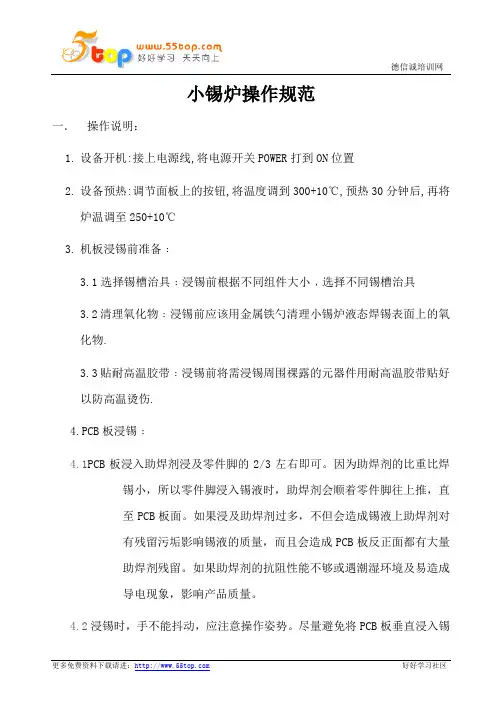

小锡炉操作规范
小锡炉操作规范一．操作说明：1.设备开机:接上电源线,将电源开关POWER打到ON位置2.设备预热:调节面板上的按钮,将温度调到300+10℃,预热30分钟后,再将炉温调至250+10℃3.机板浸锡前准备﹕3.1选择锡槽治具﹕浸锡前根据不同组件大小﹐选择不同锡槽治具3.2清理氧化物﹕浸锡前应该用金属铁勺清理小锡炉液态焊锡表面上的氧化物.3.3贴耐高温胶带﹕浸锡前将需浸锡周围祼露的元器件用耐高温胶带贴好以防高温烫伤.4.PCB板浸锡﹕4.1PCB板浸入助焊剂浸及零件脚的2/3左右即可。
因为助焊剂的比重比焊锡小，所以零件脚浸入锡液时，助焊剂会顺着零件脚往上推，直至PCB板面。
如果浸及助焊剂过多，不但会造成锡液上助焊剂对有残留污垢影响锡液的质量，而且会造成PCB板反正面都有大量助焊剂残留。
如果助焊剂的抗阻性能不够或遇潮湿环境及易造成导电现象，影响产品质量。
4.2浸锡时，手不能抖动，应注意操作姿势。
尽量避免将PCB板垂直浸入锡液，当PCB板垂直浸入锡面时，易造成元件浮高。
另外容易产生“锡爆”（轻微时会有“扑”“扑”的声音，严重的会有锡液溅起。
主要原因是PC板浸锡前未经预热。
当PCB板上有零件较为密集时，会有冷空气遇热迅速膨胀。
从而产生锡爆现象）。
正确操作应是将PCB板与锡液表面呈30°斜角浸入,当PCB板与锡液接触时,慢慢向前推动PCB板，使PCB板与液面呈垂直状态，然后以30°角拉起.如果元件不规整、不到位，则用手加以调整后再上锡。
用夹子夹紧板，不能将板掉入锡炉4.3浸板时间约1～2秒钟。
浸锡完毕后﹐待机板冷却25-35秒钟后,拆下所贴防焊胶带.二．注意事项：1易燃易爆物品严禁靠近小锡炉.2操作时,配带静电手环,高温手套及护目眼镜.3操作时,人员保持与锡炉20CM的距离,以防烫伤.4注意做好小锡炉7S,以确保PCBA的焊接质量.5浸锡时注意不要将松香水滴入浸锡炉内，以免引起火灾6.工作完毕及时断电停炉，清理卫生。
锡炉操作规范
编号:GR-QS-05
浸锡操作规范
一、目的：
为了明确生产设备的使用规范，保证生产安全有保障，确保生产产品的质量合符有关标准。
二、适用范围：
浸锡工序。
三、操作规程：
1．锡炉每天定时在上班前1小时自动开机。
2．检查锡炉各电器是否能正常工作，锡炉地线连接是否良好，各相关指示灯亮是否点亮，保证生产的安全。
3．将助焊剂倒入容器中，助焊剂距离浸锡炉20公分，保证生产环境通风、排气避免因过热引起助焊剂燃烧。
4．将锡炉温度调节器调到240-300℃之间，浸锡不得超过3秒，避免对不耐热元件的损坏。
5．定期一天清洁一次锡炉，每天最后一次下班为清洁时间。
6．每天两次用温度检测仪检测锡炉中的温度是否符合生产要求。
7．每天生产时必须戴上劳工手套。
编制：审核：批准：。
锡炉安全操作规程 (1)
锡炉安全操作规程
编号：
1、锡炉操作人员必须经过培训，考核合格，持上岗证上岗作业。
2、锡炉为高温仪器作为可焊性试验的使用设备，在做可焊性测试时温度高达288℃，在使用时或添加锡条时必须戴好围裙、袖套、口罩、面罩、防烫手套等劳保用品。
未经管理负责人允许，不得私自操作锡炉。
3、测试过程中需要将试样完全浸入助焊剂5-10S,垂直放置约30-60S,然后用碎布除掉表面多余的助焊剂,在1-5min 的时间内按照客户需要参数进行可焊性测试。
刮净锡渣将试样水平夹住,稍微倾斜,进入锡槽,浸入锡约10mm,然后水平缓缓移动,至稍微倾斜移动出锡槽。
待样板冷却至室温后,洗净﹑吹干方可作目视检查。
4、锡炉使用完后,需等待温度降低到常温，才能清理锡渣和设备保养。
5、锡炉使用完需要将炉内浮在助焊剂残留清洁干净避免持续产生烟雾。
6、在进行上锡作业过程中，应缓慢将测试品放入锡炉，如需翻动应缓慢，以免锡水溅出伤人。
7、有铅锡板严禁在无铅锡炉中做试验;金板、抗氧化板等严禁在有铅锡炉中试验；试验用的相关工具必须严格区分开，防止交叉感染锡炉，添加锡条注意不可加错。
8、在作业过程中清理锡渣时要小心，不能大意及用力过大铲到锡缸中的锡水，避兔锡水飞溅，灼伤身体。
9、锡炉锡料添加量不得超过锡炉设计容量的80%
10、作业前必须打开抽风。
11、锡炉周边不得放置水、可燃物等物品，作业前必须检查。
12、下班或放假前，应提前关闭锡炉电源，检查锡炉周边环境，清理可燃物，待温度降低到安全温度，方可下班离开。
*** 有限公司
2023年09月08日
编制：会签：审核：批准：
编号：XDGC-060-A01。
锡炉操作规范
锡炉操作指导书
④违规的操作
第一波峰过低会发生SMD漏焊、假焊等现象；第二波峰过低 会产生锡点不牢固、寿命短、，产品使用一段时间后会脱 焊等现象。
如有只开第2波峰不开第一波峰过炉(在PED授权的情况下, 可以这么做)，或波峰过低不符合要求，或锡炉炉温、预 热温度高低不符要求的操作，都属违操作，将严重影响锡 点品质，如有以上情况将作警告处理。
锡炉操作指导书
1)上料的流程
松香水和锡钯是锡炉每天必需的物料，在添加松香水和锡 钯前必须认真核对其P/N、有效日期、有无“ROHS”标志 等。
欧州锡炉锡钯P/N为1140000042，松香水P/N为1140000036，还要 留意所有物料包装是有符合无铅“ROHS”标志的，检查OK后
交SPC核对，SPC OK后方可添加；若检查有问题须及时上报。领 锡加锡工作须由指定人员做，加锡由物料员临督，确保物料不 能丢失。
锡炉操作指导书
③有转动部位需提高警觉，如捡机位不能把手伸到 拉与工作台之间的缝隙地方，预防流水线拉带将 手卷入夹伤手；
还有移载台也是危险地方,在通电状态下，移载车在 正常运作或出故障时都不能伸手到移载台位置,要 先关掉电源开关,然后再作处理.
锡炉操作指导书
④锡炉玻璃盖支撑要求打开到最大高度,如个人身高 不够,可使用波峰螺丝拆卸工具(长条型30cm左右 长度)协助推/关;锡炉玻璃盖支撑有坏的要求PED 协助维修处理,在打开玻璃盖后须用手试试盖有无 撑力,预防玻璃盖自动压下打伤头部。
锡炉操作指导书
3)锡炉品质的控制 ①按时做好首5件工作,而且要不定时抽
查，确保过机质量符合品质要求。
②定时查看SPC统计员记录的验机报表,将坏点分为人为操作善, 锡炉问题的须及时调整锡炉,堵截锡点坏机影响到后焊拉，若技 术问题未能解决的需及时知会PED设备组人员处理，并上报上司.
喷流式锡炉安全操作规程
喷流式锡炉安全操作规程
安全操作规程是防止人身、设备事故发生，使生产顺利进行的必要措施。
凡本工种操作人员，必须严格遵守下列规定：
1.使用前检查接地是否良好和电缆有无破损，在确认正常后，方可合上供
电开关进行操作。
2.向右转动电源开关锁，电源指示灯亮（红色）表示电源已接通，此时电
压表读数为380V。
3.把自动-手动转换开关手柄置于手动位置，此时加温指示灯亮（绿色）表示开始加温。
4.按产品操作说明书设定温度控制器的温控值，一般在230℃～270℃范围
内；温控器上排数字为实际值，数值下排数字为设定温度值。
5.当熔锡指示灯亮后，可按下蓝色按钮启动喷流电机，喷流系统开始工作，
旋转喷流电机旁的调速手柄可调节喷流的高低。
（顺时针加高）当按下蓝色按钮后电机不转，要立即按下红色按钮切断喷流电机电源，待故障
排除后，再行开机操作。
6.由于欠温保护的作用，熔锡指示灯未亮前，即使用按下蓝色按钮，喷流
电机不起动以及在操作过程中，当实际温度低于设定10℃时，熔锡指示
灯熄灭。
喷流电机停转均是正常现象；同时喷流电机未起动前勿转动调
速手柄。
7.关机时要先按红色按钮，让喷流电机停止运转后，才能切断电源关机。
8.如要使用自动档时，可按操作说明书设定时间控制器的控制程序，其余
操作按1～7条进行。
