直流调速器的工作原理
直流调速原理
直流调速原理直流调速是指通过改变直流电机的电压、电流或者电机的磁通量来实现电机的转速调节。
直流电机是一种常见的电动机，广泛应用于工业生产、交通运输、家用电器等领域。
直流调速原理是通过改变电机的输入电压、电流或者磁通量来控制电机的转速，以满足不同工况下的需求。
直流调速的原理主要包括电压调速、电流调速和磁通量调速三种方式。
电压调速是通过改变电机的输入电压来控制电机的转速，电流调速是通过改变电机的输入电流来实现调速，而磁通量调速则是通过改变电机的磁通量来控制电机的转速。
这三种方式可以单独使用，也可以组合使用，以实现更精确的调速效果。
在直流调速系统中，控制电机的转速需要通过调节电机的输入电压、电流或者磁通量来实现。
其中，电压调速是最常见的一种方式。
通过改变电机的输入电压，可以改变电机的转矩和转速，从而实现对电机的调速。
电流调速则是通过改变电机的输入电流来实现调速，通过控制电机的电流大小，可以改变电机的输出转矩和转速。
而磁通量调速则是通过改变电机的磁通量来控制电机的转速，通过改变电机的磁场强度，可以改变电机的输出转矩和转速。
直流调速系统通常由控制器、功率电子器件和电机三部分组成。
控制器用于接收输入信号，并根据设定的转速要求来控制功率电子器件的开关，从而改变电机的输入电压、电流或者磁通量。
功率电子器件则用于实现对电机的电压、电流或者磁通量的调节，通常包括可控硅、晶闸管、IGBT等。
电机作为被控对象，根据控制器和功率电子器件的控制信号来实现对转速的调节。
在实际应用中，直流调速系统通常需要考虑到电机的动态特性、负载变化、系统稳定性等因素。
为了实现更精确的调速效果，通常需要采用闭环控制方式，即通过反馈电机的转速、电流等信息，来实时调节控制器的输出信号，以实现对电机的精确控制。
闭环控制系统通常包括传感器、编码器等用于反馈电机状态信息的装置，以及用于处理反馈信号并调节控制器输出的控制算法。
总的来说，直流调速原理是通过改变电机的输入电压、电流或者磁通量来实现对电机转速的调节。
直流调速原理
直流调速原理
直流调速是一种通过改变直流电机电源电压或电流的方式，来实现对电机转速的控制。
其原理是利用电机自身的特性，当电机负载变化时，电机所需的励磁电压或电流也会相应变化，进而改变电机的转速。
具体而言，直流调速可以通过以下几个步骤实现：
1. 感应负载变化：当电机负载发生变化时，例如增加了外部阻力，电机需要提供更大的转矩。
2. 检测负载变化：通过传感器或其他装置，检测电机输出转矩或转速的变化。
这些检测信号经过放大和处理后，可以用于调节电机的驱动电压或电流。
3. 控制电源输出：根据上一步得到的检测信号，控制电源输出电压或电流的大小。
一种常用的方法是通过改变电源中的可控硅器件或晶闸管的导通角度来改变输出电压或电流。
4. 调节电机转速：随着电源输出的变化，电机得到的励磁电压或电流也相应变化。
根据电机的特性曲线，电机转速随着励磁电压或电流的改变而调节，从而实现对电机转速的控制。
总的来说，直流调速原理是通过改变电机的励磁电压或电流，来实现对电机转速的控制。
这种调速方式具有响应速度快、控制精度高等优点，因此在许多自动化控制系统中得到广泛应用。
直流调速器的工作原理
直流调速器的工作原理直流调速器是一种用来控制电动机转速的装置，它可以通过调整输入电压、电流或者改变电机绕组的接线方式来实现电机的调速。
直流调速器广泛应用于各个领域，包括工业控制、机械设备、交通运输等。
直流调速器的工作原理可以简单地描述为通过改变电机终端的电压和电流，来改变电机的转速。
这一过程通过控制电源电压和电流以及电机绕组的接线方式来实现。
在直流调速器中，控制电源一般为直流电源供应。
控制电源可以通过变压器或者其他装置来获得所需的电压和电流。
调速器通过控制电源的输出来改变电机的输入电压和电流，从而实现调速的目的。
直流调速器可以通过不同的方式来改变电机终端的电压和电流。
其中一种常见的方式是通过采用可变阻尼调速器，也即通过改变绕组接线方式来改变电机的速度。
可变阻尼调速器中，电机的绕组通常由串联、并联或者混合接线方式来实现不同的速度调节。
另外一种常见的方式是通过PWM（脉宽调制）技术来实现调速。
PWM技术是一种调制技术，通过改变一个周期内高电平与低电平的时间比例来改变电源输出的电压和电流。
在直流调速器中，PWM控制器可以根据所需的转速设置一个合适的占空比，从而控制输出电压和电流的大小。
此外，直流调速器还可以利用其他的控制技术，例如PID控制技术、闭环控制等来实现更精确的调速效果。
PID控制技术是一种常见的比例-积分-微分控制技术，它通过根据输入和输出之间的误差来实时调整控制器的参数，从而使得系统稳定在所需的转速范围内。
总的来说，直流调速器是通过控制电源输出的电压和电流以及改变电机绕组的接线方式来实现电机调速的装置。
不同的调速器采用不同的原理和技术，但它们的目标都是在不同的工况下实现电机的可靠调速。
通过正确选择和使用直流调速器，可以实现电机的高效运行和精确控制，从而满足各种应用需求。

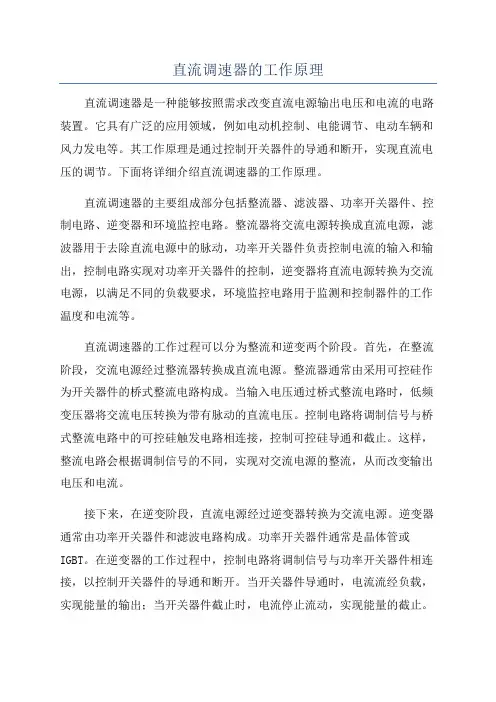

直流调速器的工作原理
直流调速器的工作原理直流调速器是一种能够按照需求改变直流电源输出电压和电流的电路装置。
它具有广泛的应用领域，例如电动机控制、电能调节、电动车辆和风力发电等。
其工作原理是通过控制开关器件的导通和断开，实现直流电压的调节。
下面将详细介绍直流调速器的工作原理。
直流调速器的主要组成部分包括整流器、滤波器、功率开关器件、控制电路、逆变器和环境监控电路。
整流器将交流电源转换成直流电源，滤波器用于去除直流电源中的脉动，功率开关器件负责控制电流的输入和输出，控制电路实现对功率开关器件的控制，逆变器将直流电源转换为交流电源，以满足不同的负载要求，环境监控电路用于监测和控制器件的工作温度和电流等。
直流调速器的工作过程可以分为整流和逆变两个阶段。
首先，在整流阶段，交流电源经过整流器转换成直流电源。
整流器通常由采用可控硅作为开关器件的桥式整流电路构成。
当输入电压通过桥式整流电路时，低频变压器将交流电压转换为带有脉动的直流电压。
控制电路将调制信号与桥式整流电路中的可控硅触发电路相连接，控制可控硅导通和截止。
这样，整流电路会根据调制信号的不同，实现对交流电源的整流，从而改变输出电压和电流。
接下来，在逆变阶段，直流电源经过逆变器转换为交流电源。
逆变器通常由功率开关器件和滤波电路构成。
功率开关器件通常是晶体管或IGBT。
在逆变器的工作过程中，控制电路将调制信号与功率开关器件相连接，以控制开关器件的导通和断开。
当开关器件导通时，电流流经负载，实现能量的输出；当开关器件截止时，电流停止流动，实现能量的截止。
逆变器输出的交流电压的频率和幅值可以通过控制开关器件的导通时间和断开时间来调节，从而实现对交流电源输出电压和电流的调整。
除了上述基本的工作原理外，直流调速器还可以根据具体的应用需求进行一些改进和调整。
例如，在电动机控制方面，可以采用脉宽调制技术，通过改变开关器件的导通比例，使得电机的转速和转矩得以控制。
在故障保护方面，可以使用环境监控电路来监测功率开关器件的温度和电流等参数，以实时检测设备的运行状态，并采取相应的措施以保护设备。
直流调速器的工作原理
直流调速器的工作原理
直流调速器是一种控制电机转速的仪表装置，它能够通过改变电机的电源电压大小来改变电机的转速。
当一个直流电动机作为一个负载时，直流调速器的工作原理如下：
首先，调速器会将电源电压转换成直流电压，并将直流电压输出给电机。
由于电机内部的发热量，电机会逐渐升温，发热量产生的热量会随着电机转速的变化而变化，当电机转速超过一定值时，该发热量会大大增加，对电机造成损坏。
因此，为了保护电机不受损害，调速器会根据电机的负载情况和电机的温度变化，调整电机的电源电压，以保持电机的运行在一个安全的温度范围内。
此外，调速器还可以根据电机的需要调节电机的转速，调速器会根据负载的变化和电机的额定电压，来调整电机的转速。
当负载增大时，电机转速会减慢，此时调速器会逐渐增大电机的电源电压，以保持电机的转速不变；当负载减小时，电机转速会加快，此时调速器会逐渐减小电机的电源电压，以保持电机的转速不变。
总之，直流调速器的工作原理是：通过改变电机的电源电压大小，来改变电机的转速，以保护电机不受损害，
同时根据负载的变化和电机的额定电压，来调节电机的转速，以保持电机的转速不变。

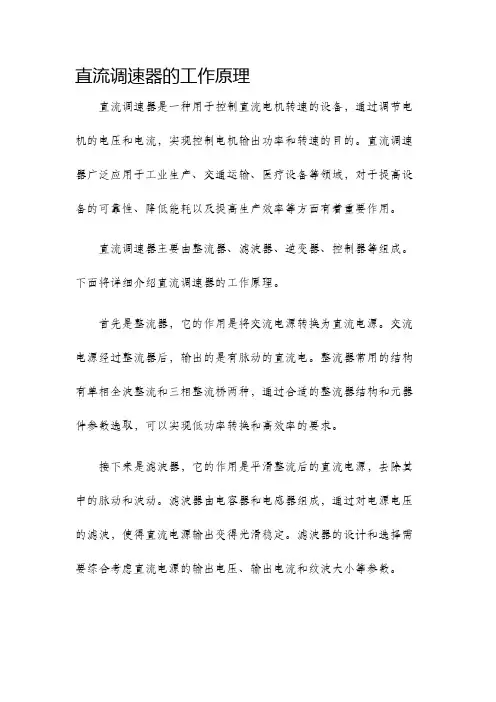

直流调速器的工作原理
直流调速器的工作原理直流调速器是一种用于控制直流电机转速的设备，通过调节电机的电压和电流，实现控制电机输出功率和转速的目的。
直流调速器广泛应用于工业生产、交通运输、医疗设备等领域，对于提高设备的可靠性、降低能耗以及提高生产效率等方面有着重要作用。
直流调速器主要由整流器、滤波器、逆变器、控制器等组成。
下面将详细介绍直流调速器的工作原理。
首先是整流器，它的作用是将交流电源转换为直流电源。
交流电源经过整流器后，输出的是有脉动的直流电。
整流器常用的结构有单相全波整流和三相整流桥两种，通过合适的整流器结构和元器件参数选取，可以实现低功率转换和高效率的要求。
接下来是滤波器，它的作用是平滑整流后的直流电源，去除其中的脉动和波动。
滤波器由电容器和电感器组成，通过对电源电压的滤波，使得直流电源输出变得光滑稳定。
滤波器的设计和选择需要综合考虑直流电源的输出电压、输出电流和纹波大小等参数。
逆变器是直流调速器的核心部件，它将直流电源转换为可调的交流电源。
逆变器根据控制信号调整输出的电压和频率，控制电机的转速。
逆变器通常采用可控硅、晶闸管等元件构成的可控开关电路，通过控制开关的导通和截断实现对输出电压和频率的调节。
最后是控制器，它通过传感器获得电机的转速和负载情况等参量，根据设定的目标值进行运算并生成控制信号，控制逆变器的输出。
控制器通常采用微处理器或者数字信号处理器等智能控制器，具有调速反馈环路、速度闭环控制、转矩控制、保护功能等多种控制策略。
直流调速器的工作原理可以概括为以下几个步骤：首先，交流电源经过整流器转换为直流电源；其次，滤波器对直流电源进行平滑滤波；然后，逆变器将直流电源转换为可调的交流电源；最后，控制器根据设定的目标值调节逆变器的输出，控制电机转速。
直流调速器的工作原理及其稳定性对于电机的调速和负载的控制是至关重要的。
通过精确的控制和调整，可以实现电机的精准控制和高效运行，提高设备的可靠性和性能。
在实际应用中，需要根据具体的应用场景和要求，选择合适的直流调速器和参数设置。
直流调速的工作原理
直流调速的工作原理
直流调速系统是通过控制直流电机的电压和电流来实现调速的。
其工作原理如下：
1. 直流电源供电：首先，将直流电源连接到直流电机的电源端，以提供电机所需的电压和电流。
2. 转换器及控制器：在直流电源和直流电机之间，需要使用一个电流转换器（如可控硅、可逆整流器等）和一个控制器来实现对电机的调速控制。
3. 电机驱动：通过控制器对电流转换器的控制信号，调节转换器的开关状态，从而控制直流电机的驱动电压和电流。
通过调节驱动电压和电流的大小和方向，可以实现对电机转速的控制。
4. 反馈系统：为了保持电机转速的稳定性和精确性，通常需要使用一个反馈系统来监测电机的转速，并将实际转速与期望转速进行比较，从而实现闭环控制。
反馈系统通常使用编码器或速度传感器来测量电机转速，并将测量值发送给控制器进行处理。
5. 控制算法：控制器根据反馈系统的测量值和期望转速之间的差异，通过控制电流转换器的开关状态，调整驱动电压和电流的大小和方向，从而实现对电机转速的调节。
常用的控制算法有比例积分控制（PI控制）、模糊控制和遗传算法等。
综上所述，直流调速系统通过对直流电机的电压和电流进行控
制，结合反馈系统和控制算法，实现对电机转速的调节。
这种调速系统广泛应用于许多领域，如工业生产、交通运输、机械设备等。
直流电机调速器的工作原理
直流电机调速器的工作原理
dc电机调速器的工作原理
（一）电路原理
1. 电路结构：直流电机调速器的电路结构一般由内部直流电源、变流器和可调阻器组成。
2. 工作原理：直流电机调速器电路通过将外部直流电源电压变换成交流电压，然后再变换成有功率控制回路相应大小的直流电压。
而可调阻器就充当了调节电压大小的调节器，调节直流电机的转速来实现电机调速的功能。
（二）控制原理
1. 手动控制：手动控制直流电机调速器，可以根据调节阻器的不同电流大小，控制直流电机的速度。
2. 自动控制：根据节能需要，自动控制系统可以自动调节直流电机调速器的控制电压，并能够根据当前电机负载情况，自动调节控制电压大小。
（三）工作原理
1. 控制系统：直流电机调速器的控制系统由控制电路、变频器和控制信号器构成，其中变频器根据控制电路的控制信号，调节电压的大小和直流电机的频率。
2. 机械系统：机械系统由排风机、风扇叶片、转子和电机部件构成，当变频器调节电压的大小和电机的频率的时候，排风机的叶片会根据电机的频率和电压的大小作出不同的转角，从而改变速度调节电机的转速，从而实现调节直流电机转速的功能。
直流调速的工作原理
直流调速的工作原理
直流调速是一种通过改变电机电源电压来实现转速控制的方法。
该方法通过调节电机的电源电压来改变电机的转速，从而实现对电机的调速要求。
直流调速系统由一个直流电动机、一个功率控制器和一个速度反馈回路组成。
功率控制器负责根据输入的转速指令和实际转速信号来计算出电机所需的电压，然后将这个电压通过调节器输出给电机的电源。
在直流调速系统中，电动机通过电枢和励磁线圈两个磁场相互作用来产生转矩。
当电机接受到一定电压时，电动机的转矩和电磁势联动，从而产生转速。
当电机的电源电压增加时，电机的转速也会相应增加。
反之，当电机的电源电压减小时，电机的转速也会下降。
为了实现调速，系统需要通过速度反馈回路来监测电机的实际转速，并将其与设定的转速进行比较。
根据比较的结果，功率控制器会调节输出给电机的电压，使得电机的实际转速逐渐接近设定的转速。
在直流调速系统中，常见的功率控制器有电阻调速、电压调速和电流调速等方法。
通过调节电机的电源电压，可以实现对电机转速的精确控制，满足不同工况下的要求。
同时，直流调速系统还具有响应快、调速范围广和控制精度高等优点，广泛应用于各个领域的工业控制中。
直流电机调速器工作原理
直流电机调速器工作原理
直流电机调速器是一种用于控制直流电机转速的装置。
它的工作原理基于调节电机供电电压或者电流来控制电机的转速。
以下是直流电机调速器的工作原理。
1. 转速反馈：调速器通过电机的转速反馈信号来掌握电机的实际转速。
常用的转速反馈方式包括：霍尔元件、编码器和转子反电动势等。
这些反馈信号将与期望转速信号进行比较，用来确定电机是否需要调整转速。
2. 控制信号生成：根据转速反馈信号与期望转速信号的比较结果，调速器产生一个控制信号。
控制信号的特性根据不同的调速应用来确定，可以是电压、电流或者PWM信号。
3. 信号放大：调速器将控制信号放大到足够的功率水平，以便控制电机的供电电压或者电流。
放大器可以使用模拟放大器或者功率放大器来实现。
4. 电机供电控制：调速器根据放大后的信号来控制电机的供电电压或者电流。
常见的调速方法有：电压调速、电流调速、PWM调速和变频调速等。
这些方法可以通过增减电机供电电压或者改变电流波形来实现电机转速的调整。
5. 系统反馈：调速器还可以通过系统反馈来监控电机的运行状态，例如电流、温度和振动等。
通过这些反馈信息，调速器可以实时调整控制信号，以保证电机在安全和高效的工作范围内运行。
通过以上的工作原理，直流电机调速器可以实现对电机转速的精确控制。
它广泛应用于工业自动化、电动车辆、风力发电和船舶等领域，提高了电机的效率和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流调速器的工作原理 The manuscript was revised on the evening of 2021
直流调速器的工作原理
直流调速器就是调节直流电动机速度的设备，上端和交流电源连接，下端和直流电动机连接，直流调速器将交流电转化成两路输出直流电源，一路输入给
直流电机砺磁（定子），一路输入给直流电机电枢（转子），直流调速器通过控制电枢直流电压来调节直流电动机转速。
同时直流电动机给调速器一个反馈电流，调速器根据反馈电流来判断直流电机的转速情况，必要时修正电枢电压输出，以此来再次调节电机的转速。
直流电机的调速方案一般有下列3种方式：
1、改变电枢电压；（最长用的一种方案）
2、改变激磁绕组电压；
3、改变电枢回路电阻。
其实就是可控硅调压电路，电机拖动课本上非常清楚了
直流调速分为三种：转子串电阻调速，调压调速，弱磁调速。
转子串电阻一般用于低精度调速场合，串入电阻后由于机械特性曲线变软，一般在倒拉反转型负载中使用
调压调速，机械特性曲线很硬，能够在保证了输出转矩不变的情况下，调整转速，很容易实现高精度调速
弱磁调速，由于弱磁后，电机转速升高，因此一般情况下配合调压调速，与之共同应用。
缺点调速范围小且只能增速不能减速，控制不当易发生飞车问题。
直流调速器
直流调速器是一种电机调速装置，包括电机直流调速器,脉宽直流调速器,可控硅直流调速器等.一般为模块式直流电机调速器，集电源、控制、驱动电路于一体，采用立体结构布局，控制电路采用微功耗元件，用光电耦合器实现电流、电压的隔离变换，电路的比例常数、积分常数和微分常数用PID适配器调整。
该调速器体积小、重量轻，可单独使用也可直接安装在直流电机上构成一体化直流调速电机，可具有调速器所应有的一切功能。
直流调速器使用条件
• 1.海拔高度不超过00米。
（超过0米，额定输出值有所降低）
2.周围环境温度不高于℃不低于-10℃。
3.周围环境相对湿度不大于85[%]，无水凝滴。
4.没有显着震动和颠簸的场合。
5.周围介质无爆炸危险，无足以腐蚀金属和破坏绝缘的气体及导电
尘埃。
6.户内使用
直流调速器技术数据
• 1.输入主电压：交流三相V50HZ
2.电网电压允许差：-5[%]---10[%]
3.电网频率允许差 + -2[%]
4.基本参数
5.调速范围：大于1：50
6.静差度：小于等于5[%]
直流调速器用户接线图
•1、外接调速；
•
• 2、测速发电机输入及转速表输出；
3、触点输出；
4、外接主电源常闭触点。
主回路：
1、三相电源380V输入；
2、三相同步电源输入：
3、电枢输出（给电机，做为电枢电压，此为主电压连续可调）；
4、直流电机励磁输出（供应给电机，做为励磁电压）；
5、中线输入；
6、接地保护线输入;
7、电机测速反馈信号（即电机上的发电机电压信号，其值由发电
机标称给定，输入至调速器做为速度反馈信号）
8、测速发电机励磁（由调速器提供，供应给发电机励磁用；具体
电压由用户给定）
（注：端头由用户及电机实际情况按排）
直流调速器原理说明
•本装置的主电路系采用三相桥式全控型结构，控制电路为速度外环，电流内环结构成的双环控制，主要包括给定积分，速度调节器，电流调节器，移相触发器，连锁保护，直流稳压电源部分。
1.给定积分器：积分器由同相输入比例放大器和积分组成，当突加直流电压输入时，输出不会突变，而呈积分上升状态，从而减少了启动冲击，积分时间可由来调整。
2.速度调节器：是比例积分放大器加反馈钳住电路，电位器RP3，RP4为限幅值调节，RP2为调节速度震动用。
3.电流调节器：也是一个比例积分放大器加反馈钳住电路，电位器RP7，RP6为限幅值调节，RP5为调节电流震荡。
4.移相触发器：移相触发器采用标准的集成电路，KJ041，KJ042组成。
KJ004是专用的移相触发器集成块，同步信号自8脚输入，RC网络用以抗电源中的波形奇变和换流缺口的干扰。
4脚形成100周的锯齿波。
由锯锯齿波电压，移相控制电压（电流调节器输出）和偏移电压在9脚综合进行比较，在13脚输出固定宽度的脉冲送到KJ042的2脚、4脚、脚。
KJ042是脉冲列调制形成器，其将由KJ004送来的触发脉冲进行5~10KH调制，再从8脚输出送到KJ004的14脚，此时在KJ004的1脚和脚输出是调制的脉冲列移相触发脉冲。
KJ004的六路输出再送到六路双脉冲形成器，KJ041的1-6脚，在10-15脚输出具有双脉冲的脉冲列触发脉冲。
电位器RP13，RP16，RP19为锯齿波斜率调节，电位器RP12，RP15，RP18为移相控制电压修正值，电位器RP1，RP14，RP17为偏置调节。
•一、什么是
•
就是调节直流电动机速度的设备, 由于直流电动机具有低转速大力矩的特点,是交流电动机无法取代的, 因此调节直流电动机速度的设备—,具有广阔的应用天地。
二、什么场合下要选择使用
下列场合需要使用:
1．需要较宽的调速范围。
2. 需要较快的动态响应过程。
3. 加、减速时需要自动平滑的过渡过程。
4. 需要低速运转时力矩大。
5. 需要较好的挖土机特性，能将过载电流自动限止在设定电流上。
以上五点也是的应用特点。
三、应用:
在数控机床、造纸印刷、纺织印染、光缆线缆设备、包装机械、电工机械、食品加工机械、橡胶机械、生物设备、印制电路板设备、实验设备、焊接切割、轻工机械、物流输送设备、机车车辆、医设备、通讯设备、雷达设备、卫星地面接受系统等行业广泛应用。
四、工作原理简单介绍：
就是调节速度的设备，上端和交流电源连接，下端和直流电动机连接，将交流电转化成两路输出直流电源，一路输入给砺磁（定子），一路输入给电枢（转
子），通过控制电枢直流电压来调节直流电动机转速。
同时直流电动机给一个反
馈电流，根据反馈电流来判断的转速情况，必要时修正电枢电压输出，以此来再次调节电机的转速。
五、的调速方案一般有下列3种方式：
1、改变电枢电压；
2、改变激磁绕组电压；
3、改变电枢回路电阻。
最常用的是调压调速系统，即1（改变电枢电压）.
六、一种模块式，集电源、控制、驱动电路于一体，采用立体结构布局，控制电路采用微功耗元件，用光电耦合器实现电流、电压的隔离变换，电路的比例常数、积分常数和微分常数用PID适配器调整。
该体积小、重量轻，可单独使用也可直接安装在上构成一体化电机，可具有所应有的一切功能。
