实验⼀常⽤仪器的使⽤（⽰波器、万⽤表）实验⼀、常⽤电⼦仪器仪表使⽤模拟电⼦技术实验中，常⽤的电⼦仪器仪表主要有双踪⽰波器、低频信号发⽣器、低频交流毫伏表、直流稳压电源、万⽤表等。
这些仪器仪表的主要⽤途以及与实验电路的联系如图所⽰。
⼀、实验⽬的初步了解常⽤电⼦仪器的功能与使⽤⽅法；掌握⽤⽰波器获取稳定波形并测量有关参数的⽅法。
2、会⽤万⽤表测试晶体⼆极管、三极管；学习使⽤半导体特性图⽰仪测试晶体管的⽅法。
⼆、实验仪器双踪⽰波器： GOS620；函数信号发⽣器：SG1651；交流毫伏表： SG2172；直流稳压电源： SS1792C；数字万⽤表： MS8222D 半导体特性图⽰仪：XJ4810或XJ4820三、实验内容及步骤1、⽤交流毫伏表测量低频信号发⽣器输出的正弦信号电压：将低频信号发⽣器（或称信号源）的输出端接⾄交流毫伏表输⼊端（注意：两仪器必须“共地”）。
将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指⽰值V S 为 11V 左右（峰—峰值）。
然后，将毫伏表量程由最⼤档位100V逐级切换为10V档，观察该表读数，使读数为4V。
依次按下信号源“输出衰减”⾄20dB、40dB、60dB,并相应调整毫伏表量程。
分别记录毫伏表读数，结果填⼊下表：2、⽤⽰波器观察波形将⽰波器“ Y1轴输⼊”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪⽰波器观察波形的⽅法，调节“Y1灵敏度”，“X灵敏度”及“触发⽅式，触发电平”等旋钮，使荧光屏上得到⼀稳定的正弦波。
保＝ 4V，依次改变f S为：100Hz、1kHz、10kHz、100kHz，并适当持信号源VS调整X轴扫描速度，观察所测波形。
3、⽤⽰波器测量波形的周期和幅度将频率为 1kHz、幅度为3V左右的正弦信号送⼊⽰波器输⼊端。
将⽰波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指⽰值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形⼀个周期在屏幕⽔平轴上占据的格数，即可得信号周期T wT w ＝T/cm×格数调节⽰波器 Y通道的灵敏度开关“V/cm”，使屏幕上的波形⾼度适中，此时，“V/cm”的指⽰值即为屏幕上纵向每格代表的电压值，再观察波形的⾼度（峰—峰）在屏幕纵轴上占据的格数，即可得信号幅度V （峰—峰）：V （峰—峰）＝V/cm×格数注意：被测信号若经⽰波器 10:1探头输⼊，测得的电压值再乘10，才是实际值。
实验一常用仪器的使用常用电子元器件的识别与测试

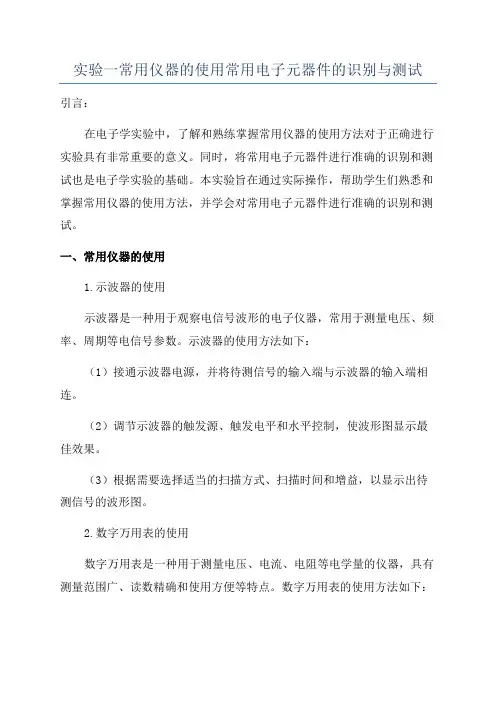

实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子学实验中，了解和熟练掌握常用仪器的使用方法对于正确进行实验具有非常重要的意义。
同时，将常用电子元器件进行准确的识别和测试也是电子学实验的基础。
本实验旨在通过实际操作，帮助学生们熟悉和掌握常用仪器的使用方法，并学会对常用电子元器件进行准确的识别和测试。
一、常用仪器的使用1.示波器的使用示波器是一种用于观察电信号波形的电子仪器，常用于测量电压、频率、周期等电信号参数。
示波器的使用方法如下：（1）接通示波器电源，并将待测信号的输入端与示波器的输入端相连。
（2）调节示波器的触发源、触发电平和水平控制，使波形图显示最佳效果。
（3）根据需要选择适当的扫描方式、扫描时间和增益，以显示出待测信号的波形图。
2.数字万用表的使用数字万用表是一种用于测量电压、电流、电阻等电学量的仪器，具有测量范围广、读数精确和使用方便等特点。
数字万用表的使用方法如下：（1）将待测电路与数字万用表相连，根据测量值的量级选择合适的测量范围。
（2）选择相应的测量模式（如电压、电流、电阻等），并选择合适的量程。
（3）读取数字万用表显示的测量值，并注意选择合适的单位。
（1）电阻的识别：通过观察电阻上标注的颜色环来确定电阻的阻值。
根据电阻色环的顺序，分别对应数字0-9，将色环对应数字的阻值排列在一起即可得到电阻的阻值。
（2）电阻的测试：将待测电阻的两端与万用表的两个测试针相连，选择电阻测量模式，并观察万用表显示的电阻值。
（1）电容的识别：通过观察电容上标注的数值及单位来确定电容的大小。
常见的电容单位包括F（法拉）、uF（微法）、nF（纳法）和pF（皮法）。
（2）电容的测试：将待测电容的两端与万用表的两个测试针相连，选择电容测量模式，并观察万用表显示的电容值。
（1）二极管的识别：通过观察二极管的外观来确定其正负极。
一般而言，二极管的正极外观较长，负极外观较短。
（2）二极管的测试：将待测二极管的两端与万用表的两个测试针相连，选择二极管测试模式。
实验一 常用电子仪器的使用.
实验一常用电子仪器的使用一、实验目的1.对常有的设备如示波器、稳压电源、函数信号发生器、交流毫伏表、万用表等仪器的使用方法有基本了解,为今后的实验打下基础。
2.利用示波器观察信号波形,测量振幅和周期(频率。
二、实验仪器1.F1733直流稳压电源一台2.HFJ-8G交流毫伏表一台3.MY65数字万用表一块4.DF1641D函数信号发生器一台5.GOS 620双踪示波器一台6.可变电阻箱一个三、常用电子仪器的介绍同一功能不同型号的仪器,其使用方法会有一些不同,学会一种典型的仪器的使用,就可以举一反三地掌握同类仪器的使用方法。
本处以特定型号的仪器为例,介绍常用仪器的使用方法。
讲述过程中会给出一些结构框图,请读者尝试利用功能块的中文标识去理解功能块的作用,如果感觉理解比较困难,则学习完后面章节内容后再回头进行学习。
1.直流稳压电源(DC REGULATED POWER SUPPLYDF1733是采用三只电源变压器,三路完全独立输出的三路直流稳压电源,三路完全相同,其中一路的原理如图1.8所示。
DF1733稳压电源使用方法比较简单,先选择好输出电压的范围为0~15V或15~30V,然后开机,调节电压旋钮至需要的值(当需要精度较高时可用数字万用表作监视。
由于每路电源共用一只电压表和电流表,可以通过电表选择开关,开关打开在U时,电表作电压表指示,打开I时,电表作电流表指示。
当发生输出过载时或短路时,不论是电压或电流,告警指示灯亮(PROECTION,电源自动保护,输出为低电压。
图1.8 DF1733其中一路稳压原理框图2.数字万用表(DIGITAL MULTIMETERMY65是一种四位半数字万用表。
可用来测量直流和交流电压及电流、电阻、电容、二极管、三极管、频率以及电路通断,具有LCD显示,最大显示值为‘19999’,过量程显示‘1’,具有读数保持功能。
其外形如图1-9所示。
MY65的主要技术参数及使用方法:当被测对象超量程或开路时,屏幕将显示‘1’。
模电实验一常用电子仪器使用
理解电子测量原理
通过实际操作，我了解了示波 器如何显示信号波形，万用表 如何测量电压、电流等参数， 对电子测量的原理有了更深入 的理解。
培养实验技能和素养
实验过程中，我学会了如何正 确连接电路、如何排除简单故 障、如何准确读取数据等实验 技能，同时也培养了严谨的实 验态度和素养。
实验安全须知
在实验前确保已经了解所有仪器的正确使用方法和注意 事项。
在实验结束后，应将所有仪器关闭并整理好，避免能源 浪费或造成安全隐患。
在使用过程中，避免仪器短路或过载，以免造成仪器损 坏或人员伤害。
在实验过程中，如遇到任何问题或困难，应及时向老师 或同学请教，不要私自拆卸或修理仪器。
02 电子仪器介绍
模电实验一：常用电子仪器使用
目录
• 实验介绍 • 电子仪器介绍 • 仪器使用方法 • 实验操作与注意事项 • 实验总结与思考
01 实验介绍
实验目的
掌握常用电子仪器的 使用方法和操作流程。
了解电子仪器在模拟 电路实验中的应用和 重要性。
学习如何正确读取和 记录实验数据。
实验设备
万用表 示波器
信号发生器 交流电源
03 仪器使用方法
万用表的使用方法
总结词
测量电压、电流和电阻的常用工 具
详细描述
选择合适的量程，连接红黑表笔， 正确接入电路，读取测量结果。
注意事项
避免在带电情况下测量高电压，使 用后及时关闭电源，定期校准。
示波器的使用方法
总结词
注意事项
观察信号波形和测量信号参数的仪器
注意探头的接地，避免信号过载，定 期校准。
实验一 常用电子仪器的使用

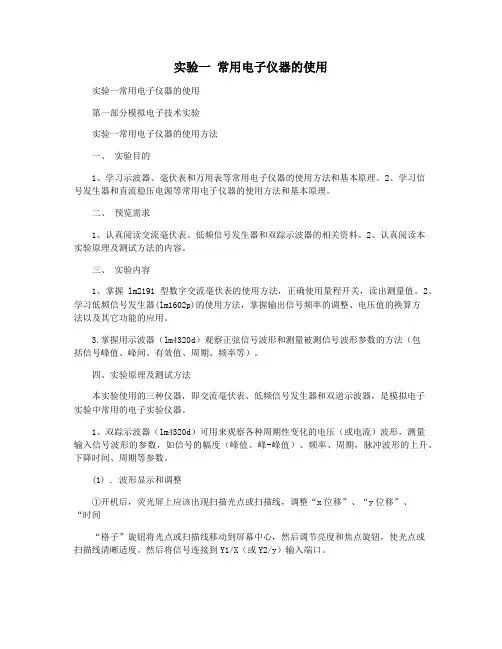

实验一常用电子仪器的使用实验一常用电子仪器的使用第一部分模拟电子技术实验实验一常用电子仪器的使用方法一、实验目的1、学习示波器、毫伏表和万用表等常用电子仪器的使用方法和基本原理。
