八年级物理电与磁单元测试题6
【物理】《电与磁》单元测试题(含答案)
【物理】《电与磁》单元测试题(含答案)一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。
【物理】《电与磁》单元测试题(含答案)
【物理】《电与磁》单元测试题(含答案)一、电与磁选择题1．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．2．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．3．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
(word)浙教版八年级科学下册《电与磁》全章测试题(带答案)
1.如下列图，手压电筒都有一个按柄，通过塑料齿轮带动铜丝线圈内的磁转，实现切割磁感线，产生感应电流，因此它是利用▲原理，把▲性飞轮高速旋能转化为电能．2.电梯为居民出入带来很大的便利，出于平安考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。
控制电路的电源电压U=6伏，保护电阻R1=l00欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
当压敏电阻R。
受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。
电梯超载时，衔铁被电磁铁吸住，触点K与触点__▲__接触，电铃发出警报声。
(2)假设电梯在20秒内将一位重600牛的乘客匀速提升l5米，求电梯对乘客做功的功率。
(3)当电磁铁线圈电流到达20毫安时：衔铁刚好被吸住。
假设该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载。
(g取l0牛／千克)3.如图是一种“闯红灯违规证据模拟器〞的工作原理图，光控开关接收到红光时会自动闭合,压敏电阻假设同时受到车的压力，其阻值变小，电磁铁的磁性因电路中_______(强/“弱)，当电流变化到一定值时，衔铁与电流的改变而变触点______(1/2)接触，电控照相机工作，拍摄违规车辆。
4.为了研究问题的方便，物理学家创造性地引入了一系列科学概念，譬如：○1在研究光的传播时引入了“光线〞；○2在研究物质结构时引入了“原子〞；○3在研究物质导电性时引入了“绝缘体〞；○4在研究磁场时引入了“磁感线〞；○5在研究人类听觉范围时引入了“超声〞。
其中属于科学假想而实际并不存在的是〔〕12B 143425A．○○．○○C．○○D．○○5.如图是水位自动报警器示意图：〔1〕A、B都是碳棒，在水位由甲处升到乙处的过程中，碳棒B受的浮力将___(选填“变大〞、“变小〞或“不变〞)；〔2〕水库中的水是导体，当水位到达乙位置时，“控制电路〞接通，电磁铁C产生磁性，吸下衔铁D，此时“工作电路〞中__灯会发光警示；〔3〕假设该灯两端的电压是220V，通过的电流是，那么该灯的功率是W。
【物理】 电与磁单元测试题(含答案)
【物理】电与磁单元测试题(含答案)一、电与磁选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】 C【解析】【解答】解：（1）由图可知电流由螺线管的下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，相互排斥；当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表的示数变大；因为串联电路中，电阻越大，分得的电压越大，因此滑动变阻器两端电压减小，即电压表示数减小；故AB错误；（2）由于通过电路的电流变大，则螺线管的磁性增大，螺线管与磁铁之间的斥力增大，因此弹簧测力计示数变小．故C正确，D错误．故选C．【分析】解答此题从以下知识点入手：（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯．线圈的匝数一定，电流越大磁性越强；（2）运用安培定则判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引．（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化．2．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．3．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。
《电和磁》单元测试题和答案解析及解析
《电与磁》单元测试题及答案解析一、填空题（每空2分，共30分）1.南宋民族英雄文天祥(江西吉安人)，在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句．这里磁针石的南极指向地理位置的__________方，是因为它受到__________场的作用．2.由于电动机具有结构简单，操作方便、效率高、无污染等优点，因此许多家电中都有电动机，例如_____ ____,电动机工作时主要将电能转化为_____能。
3.如图9-1所示的实验中，闭合开关后，导体棒ab 向右运动，这说明______________对通电导体有力的作用；若要使ab 向左运动，你的方法是______________________________。
4.在研究影响电磁铁磁性强弱因素的过程中，小丽使用一个线圈匝数为120匝的电磁铁，改变通过线圈的电流得到一组实验数据，如下表所示。
请你根据表中数据，归纳出电磁铁吸引大头针的个数与电流的关系是。
电流／A 0.6 0.8 l21 45 625.灯、电铃、干电池和按钮开关组成的“呼叫器”。
当奶奶按下床头的按钮开关时，灯亮，铃响；则电铃与电源串联后应接在图9-2中的______两点之间，按钮开关与电源串联后应接在___ __两点之间。
6.如图9-3所示，合上开关后，发现铁钉旁边的小磁针静止时S 极指向铁钉A 端．则A 端是磁场的________极，电源的D 接线柱是________极．7.在学习电和磁的知识中用到的两个重要实验装置如图9-4所示，甲是研究在磁场中转动的线圈产生电流的情况，这种现象是现象；乙是研究通电线圈在磁场中受力转动的现象，机就是根据这一原理制成的。
8．如图9-5甲所示，把一条形磁铁插入闭合线圈或从闭合线圈中拔出，线圈中会产生感应电流．若将该条形磁图9-1 图9-2图9-3 图9-4铁换成一通电螺线管，如图9-5乙所示，把这个通电螺线管插入闭合线圈或从线圈中拔出，闭合线圈中________（选填“会”、“不会”）产生感应电流，原因____ ____。

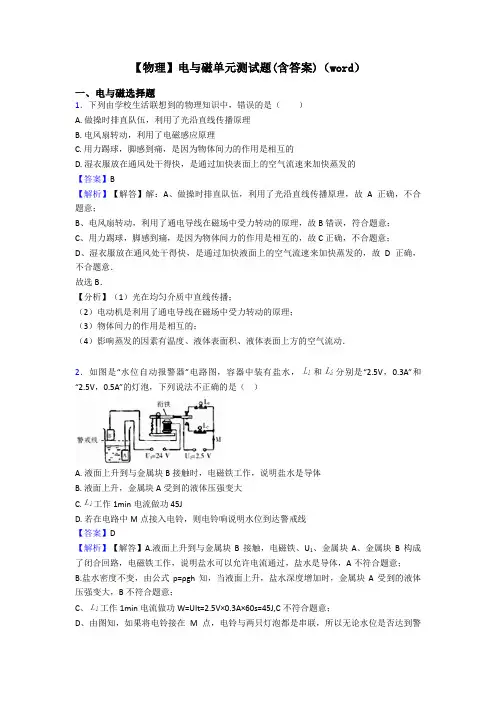

【物理】电与磁单元测试题(含答案)(word)
【物理】电与磁单元测试题(含答案)（word）一、电与磁选择题1．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．2．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.3．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。
八年级下册 第1章 电与磁 单元综合测试(含解析)
本试卷共100分，考试时间70分钟。
八年级下册 第1章 电与磁 单元综合测试（含解析）注意事项：1、答第I 卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再填涂其它答案，不能答在试卷上。
一 、选择题（本题共14个小题；每小题3分，共42分。
在每小题给出的四个选项中，只有一项是正确的）1.如图所示，内部均装有磁铁的两块清洁器 和 隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效，关于清洁器的分析正确的是（ ）A．两块清洁器能合在一起的原理是异名磁极相互吸引B． 受到的重力和 对 的吸引力是一对平衡力C．玻璃对 的支持力和 对 的吸引力是一对相互作用力D．移动 时， 也能跟着一起移动，说明力能改变物体的形状2.如图所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有（ ）A．磁性 B．导电性 C．弹性 D．绝缘性3.如图电路中，电源电压为6伏，小灯泡上标有“6伏，0.5安”字样，轻质弹簧上端固定且和导线接触良好。
当开关S 断开时，弹簧下端恰好能与水极槽中的水银面接触。
当开关S 闭合时，小灯泡将（ ）A．正常发光 B．不能发光C．忽明忽暗 D．以上三种情况都有可能4.下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是()A．B．C．D．5.小丽通过实验找到了“通电螺线管的极性与环绕螺线管的电流方向之间的关系”，她对图所示的螺线管中电流方向和通电螺线管的极性作出下列判断，其中正确的是（ ）A．通电螺线管右端是N极B．通电螺线管左端是N极C．通电螺线管外部的磁场与蹄形磁铁的磁场相似D．若改变螺线管中的电流方向，通电螺线管的极性不变6.如图所示为某汽车一键启动电路。
当按下一键启动按键时，有细小电流通过X，接着有强大电流通过电动机，将电动机启动。
请你根据所学知识想一想，X可能的器件的是( )A．电流表 B．电磁继电器 C．电压表 D．发电机7.如图所示是“线圈不能持续转动”的三幅实验图，下列说法中不正确的是()A．三幅图中，导线ab、cd所受的磁力方向始终没有发生改变B．图乙中，线圈能够持续往下转动变成图丙所示，是由于惯性C．通电一段时间后，线圈abcd一定会在图乙所示的位置D．只要开关始终闭合，线圈abcd一定会在图乙的平衡位置左右摆动，永不停止8.电磁炮是一种先进的动能武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
《电与磁》单元测试题
如对你有帮助，请购买下载打赏，谢谢！电与磁单元测试题姓名：_______________班级：______________考号：______________一、选择题（每题2 分，共30 分）1、如图所示，通电螺线管周围的小磁针静止时，小磁针N极指向不正确的是A．a B.b C．c D．d2、关于磁场和磁感线，下列说法中正确的是A.磁感线是磁场中实际存在的曲线B.指南针指南北是因为地球周围存在磁场C.条形磁铁周围的磁感线是从南极出发指向北极的D. 磁感线只能用来描述磁场的方向3、如图所示的三个钢块，正确的判断是：A．都是磁体; B．只有两个磁性;C．可能都是磁体，也可能只有两个磁性; D．都不是磁体.4、用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，如图，则摩擦后的缝衣针：A. 可以磁化，且磁化后A端为S极;B. 可以磁化，且磁化后A端为N极;C. 可以磁化，但不能确定A端的磁极;D. 不能被磁化，所以不会出现磁极.5、磁场看不见，摸不着，我们可以根据放入其中的小磁针来判别它的存在。
这种方法与下列研究问题的方法相同的是：A. 用磁感线描述磁场B. 保持电压不变，研究电流与电阻的关系C. 根据电灯是否发光，来判定电路中是否有电流存在D. 用水压类比电压如对你有帮助，请购买下载打赏，谢谢！6、如图2所示，当开关S闭合后，滑动变阻器的滑片向左移动时，下列说法正确的是（）A．螺线管磁性减弱，弹簧变长B．螺线管磁性减弱，弹簧变短C．螺线管磁性增强，弹簧变长D．螺线管磁性增强，弹簧变短7、如图为四位同学判断通电螺线管极性时的做法，正确的是〔〕8、（09义乌）如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。
则可以判断图中A、B、C、D四个磁极依次是（）A、N、S、N、NB、S、N、S、SC、S、S、N、SD、N、N、S、N9、（09荆门）如图2所示，A是悬挂在弹簧下的铁块，B是螺线管的铁芯，S是转换开关（S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少）,P是滑动变阻器的滑片。
八年级物理电与磁单元测试题
第九章：电与磁1.如图所示，是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图． （1）电磁铁磁性的强弱是通过观察________________________ 来确定的． （2）闭合开关后，当滑动变阻器滑片P 向 （填“a ”或“b ”）端移动时，电磁铁磁性增强；由实验可得到的结论是：当线圈匝数不变时，通过线圈的电流 ，电磁铁磁性越强．（3）当扬声器中的线圈通过的电流方向如图所示时，线圈向 运动，那么当电流方向改变时，线圈将向 运动；如此反复，线圈带动纸盆 而发声，与扬声器原理相似的是 ．（填“电动机”或“发电机”）2、如图是一种环保手压式电筒。
使用时，只要不断地按压手柄，灯泡就能发光，而且按压越快，灯泡就越亮。
这种手压式电筒是根据 现象制成的，其按压手柄的能量转化过程是_______能转化为_________能。
3．某同学为探究电磁铁磁性与线圈匝数的关系，设计了如图4所示的实验，他用相同的漆包线在相同的铁钉上绕制成两个电磁铁，接通电源后，二者吸附大头针的实验现象如图7所示。
(1)这两个电磁铁是 (选填“串联”或“并联”)，这样连接的目的是 ；(2)根据图示的实验现象，可以得出的实验结论是： ________。
4．市面上出售一种装有太阳能电扇的帽子，如图5所示，在阳光的照射下，小电扇快速转动，能给炎热的夏季带来一丝凉意。
该装置的能量转化情况是A ．机械能→太阳能→电能B ．太阳能→机械能→电能C ．电能→太阳能→机械能D ．太阳能→电能→机械能5、要使通电螺线管的磁性减弱，可以A ．改变通电电流的方向B ．减小通电电流的大小C ．在通电螺线管中插入铁芯D ．增加通电螺线管的线圈匝数6．图6以下的A 、B 、C 、D 中，前两者说明磁体外磁感线分布的情况，后两者说明在磁场中静止小磁针的指向，其中正确的是7．闭合电磁铁电路的开关，两个小磁针迅速摆动后静止（如图7示），左边的小磁针左端为N 极，则右边静止的小磁针的A 端是A ．正极B ．负极C ．S 极D ．N 极 8．下面的四幅图中，属于电磁感应现象实验图及其应用图的是图4图5A ．Ｂ． Ｃ．Ｄ．图6图7A ．①③B ．①④C ．②③D ．②④ 9．关于磁感线，下列说法正确的是A ．磁感线是磁场中实际存在的曲线B ．磁体周围的磁感线都是从磁体的北极出发，回到磁体南极C ．小磁针南极在某处受到磁场力的方向跟该处磁感线方向相同D ．指南针静止时北极所指的方向是地理的南极10．弹簧下端挂一磁体（下面的电磁铁电路没有连接好），如图所示，若把电路连接好，发现弹簧长度会变短，若要使滑动变阻器的滑片P 向右移动时，弹簧的长度变得更短，则变阻器接入电路的方式可以是 A ．C 接E ，B 接F B ．C 接E ，D 接F C ．A 接E ，D 接F D ．A 接E ，B 接F 11．如图6所示，在蹄形磁体的磁场中放置一根与螺线管连 接的导体棒ab ，当ab 棒水平向右运动时，小磁针N 极转至右边．可使如图6所示位置的小磁针N 极转至左边的操作是图7中的12．如图4是电磁继电器的构造和工作电路示意图，要使它的电磁铁对衔铁的吸引力大些，以下做法可行的是 A ．增加电源B 的电压 B ．增加电源A 的电压 C ．减少电磁铁线圈的圈数 D ．去掉电磁铁线圈中的铁芯13．小黄将微风电风扇与小灯泡按如图3所示的电路连接，并用手快速拨动风扇叶片，这时可见小灯泡发光，关于这实验有下列说法，其中正确的是A ．电风扇发电的原理是通电导线在磁场中受到力的作用B ．电风扇发电的原理是电磁感应C ．电风扇发电过程是把电能转化为机械能D ．小灯泡发光是把光能转化为电能14.如图所示的四个图的装置可以用来演示物理现象，下列表述正确的是 A. 图甲可用来演示磁场对电流的作用 B. 图乙可用来演示电流的磁效应 C. 图丙可用来演示电磁感应现象甲D. 图丁可用来演示电磁铁的磁性强弱与电流大小的关系15.用箭头标出图丁中的磁感线的方向。
初二物理《电与磁》单元练习题附答案
初二物理《电与磁》单元练习题2一、选择题：1、以下器材，没有应用磁性材料的是：A、录音带B、打电话用的IC卡C、VCD光碟D、电冰箱门上的封条2、第一个发现电流磁效应的科学家是：A、奥斯特B、安培C、焦耳D、法拉第3、要使电磁铁的两个磁极对调，可采取的方法是：A、改变电流方向B、增加螺线管的匝数C、减小电流D、将铁心从螺线管中拔出4、下列说法中正确的是：A、在磁场中不同的点，磁场方向一定不同B、磁场中的磁感线可能相交C、磁感线上任何一点的切线方向就是该点的磁场方向D、磁场是看不见、摸不着的，因此磁场是人们假想的5、如图所示的电路中，甲、乙线圈套在同一玻璃棒上能够自由移动，当开关S闭合后：A、两个线圈将向左右分开B、两个线圈将向中间靠拢C、两个线圈都静止不动D、两个线圈先向左右分开，后向中间靠拢6、如图所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是：A、电流表的示数变小，电磁铁的磁性减弱B、电流表的示数变大，电磁铁的磁性增强C、电流表的示数不变，电磁铁的磁性减弱D、电流表的示数减小，电磁铁的磁性增强7、在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光.上述实验现象说明了：A、磁能生电B、磁场对电流有力的作用C、电流的磁效应D、电流的热效应8、为了判断一根导线中是否有直流电流通过，手边若有下列几组器材，其中最适用的是：A、被磁化的缝衣针及细棉线B、U形磁铁及细棉线C、带电的小纸球及细棉线D、小灯泡及导线9、如图所示，在两个完全相同的磁体的不同磁极上吸着铁钉，如果让两个磁体相互靠近并接触，下列说法中正确的是：A、两铁钉没有相互作用B、两铁钉相互吸引，最后落下来C、两铁钉相互排斥，最后落下来D、无法判断10、在地球表面某位置，发现能自由转动的小磁针静止时沿竖直方向，且N极向上，则该位置是：A、地磁北极附近B、地磁南极附近C、赤道附近D、无法确定11、如图所示，线圈是由双股导线并绕成的，下列说法正确的是：A、螺线管内磁场方向向左B、螺线管内磁场方向向右C、螺线管内磁场为单股导线绕制时的两倍D、螺线管内没有磁场12、如图5所示，一根条形磁铁，左端为S极，右端为N极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第九章：电与磁
1.如图所示，是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图． （1）电磁铁磁性的强弱是通过观察________________________
来确定的．
（2
）闭合开关后，当滑动变阻器滑片P 向
（填“
a ”或“
b ”）端移动时，电磁铁磁性增强；
由实验可得到的结论是：当线圈匝数不变时，通过线圈的电流
，电磁铁磁性越强．
（3
）当扬声器中的线圈通过的电流方向如图所示时，线圈向 运动，那么当电流方向改变时，线圈将向 运动；如此反复，线圈带动纸盆 而发声，与扬声器原理相似的是 ．（填“电动机”或“发电机”）
2、如图是一种环保手压式电筒。
使用时，只要不断地按压手柄，灯泡就能发光，而且按压越快，灯泡就越亮。
这种手压式电筒是根据 现象制成的，其按压手柄的能量转化过程是_______能转化为_________能。
3．某同学为探究电磁铁磁性与线圈匝数的关系，设计了如图4所示的实验，他用相同的漆包线在相同的铁钉上绕制成两个电磁铁，接通电源后，二者吸附大头针的实验现象如图7所示。
(1)这两个电磁铁是 (选填“串联”或“并联”)，这样连接的目的是 ；
(2)根据图示的实验现象，可以得出的实验结论是： ________。
4．市面上出售一种装有太阳能电扇的帽子，如图5所示，在阳光的照射下，小电扇快速转动，能给炎热的夏季带来一丝凉意。
该装置的能量转化情况是
A ．机械能→太阳能→电能
B ．太阳能→机械能→电能
C ．电能→太阳能→机械能
D ．太阳能→电能→机械能
5、要使通电螺线管的磁性减弱，
可以
A ．改变通电电流的方向
B ．减小通电电流的大小
C ．在通电螺线管中插入铁芯
D ．增加通电螺线管的线圈匝数
6．图6以下的A 、B 、C 、D 中，前两者说明磁体外磁感线分布的情况，后两者说明在磁场中静止小磁针的指向，
其中正确的是
7．闭合电磁铁电路的开关，两个小磁针迅速摆动后静止（如图7示），左边的小磁针左端为N 极，则右边静止的
小磁针的A 端是
A ．正极
B ．负极
C ．S 极
D ．N 极 8．下面的四幅图中，属于电磁感应现象实验图及其应用图的是
图4
A ．
Ｂ．
Ｃ．
Ｄ．
图7
A ．①③
B ．①④
C ．②③
D ．②④
9．关于磁感线，下列说法正确的是 A ．磁感线是磁场中实际存在的曲线
B ．磁体周围的磁感线都是从磁体的北极出发，回到磁体南极
C ．小磁针南极在某处受到磁场力的方向跟该处磁感线方向相同
D ．指南针静止时北极所指的方向是地理的南极
10．弹簧下端挂一磁体（下面的电磁铁电路没有连接好），如图所示，若把电路连接
好，发现弹簧长度会变短，若要使滑动变阻器的滑片P 向右移动时，弹簧的长度变得更短，则变阻器接入电路的方式可以是 A ．C 接E ，B 接F B ．C 接E ，D 接F C ．A 接E ，D 接F D ．A 接E ，B 接F
11．如图6所示，在蹄形磁体的磁场中放置一根与螺线管连 接的导体棒ab ，当ab 棒水平向右运动时，小磁针N 极
转至右边．可使如图6所示位置的小磁针N 极转至左边的操作是图7中的
12．如图4是电磁继电器的构造和工作电路示意图，要使它的电磁铁对衔铁
的吸引力大些，以下做法可行的是 A ．增加电源B 的电压 B ．增加电源A 的电压 C ．减少电磁铁线圈的圈数 D ．去掉电磁铁线圈中的铁芯
13．小黄将微风电风扇与小灯泡按如图3所示的电路连接，并用手快速拨动风扇叶片，这时可见小灯泡发光，关于这实验有下列说法，其中正确的是
A ．电风扇发电的原理是通电导线在磁场中受到力的作用
B ．电风扇发电的原理是电磁感应
C ．电风扇发电过程是把电能转化为机械能
D ．小灯泡发光是把光能转化为电能
14.如图所示的四个图的装置可以用来演示物理现象，下列表述正确的是 A. 图甲可用来演示磁场对电流的作用 B. 图乙可用来演示电流的磁效应 C. 图丙可用来演示电磁感应现象
甲
D. 图丁可用来演示电磁铁的磁性强弱与电流大小的关系
15.用箭头标出图丁中的磁感线的方向。
16．请根据图10中通电螺线管旁小磁针静止时的指向，标出通电螺线管的N 、S 极和电流方向．
17．要改变电磁铁线圈中的电流大小，小红设计了如图12所示的实验电路图，请在虚线方框中完成她的设计．
18．（2分）在图10中当螺线管接到电源之后，U 形铁芯中
间的小磁针静止
时，其N 极指向如图所示，试在图中标出U 形铁芯左右两端的极性和电源的正负极。
19.利用图甲提供的元件，用笔画线代表导线将它们连接起来，成为一个可以改变磁性强弱的电磁铁装置图．要求开关闭合后，滑动变阻器的滑片P 向D 端移动时，电磁铁的磁性减弱．
20．用笔划线代替导线连接电路
（1）某同学想利用电磁继电器制成一个温度制动报警器，实现对温控箱内的温度监控。
正常情况下绿灯亮，当温
控箱内温度升高到一定温度时，红灯亮（绿灯熄灭） （2）小宁利用所学电磁铁知识为妈妈开的小超市设计如下电路：在超市门口的顾客必经点放上踏板开关（开关一
般会断开，踩上踏板后闭合），只要顾客一进门，音乐门铃就会发出“欢迎光临”的声音
21图18是“探究导体在磁场中运动时产生感应电流的条件”实验装置．闭合开关后，铜棒AB 、电流表、开关组成闭合电路．要使电流表指针偏转方向发生改变，可以采取两种方法：
方法一：________________________________；方法二：________________________________．
图10
S
N
电源
铁芯。
