电力建设焊接与检测作业指导书
主厂房钢结构焊接作业指导书
主厂房钢结构焊接作业指导书1.适用范围本作业指导书适用于燃煤发电机组工程#4主厂房钢结构的焊接工作。
2.编制依据2.1《电站钢结构焊接通用技术条件》（DL/T678-1999）2.2《火力发电厂焊接技术规程》（DL/T869-2012）2.3《火力发电厂焊接热处理技术规程》（DL/T819-2010）2.4《焊接工艺评定规程》（DL/T868-2004）2.5《电力建设施工质量验收及评价规程》第7部分：焊接（DL/T5210.7-2010）2.6《特种设备焊接操作人员考核细则》(TSG Z6002-2010)2.7《焊工技术考核规程》（DL/T679-2012）2.8《电力建设安全工作规程》火力发电厂部分（DL5009.1-2002）2.9《电力建设工程施工技术管理导则》（国电电源[2002]896号）2.10主厂房钢结构说明书及有关图纸2.11焊接工艺评定3.工程概况及主要工程量燃煤发电机组工程2×1000MW燃煤汽轮发电机组的主厂房钢结构为露天布置、独立式全钢结构，包括箱式立柱、斜拉梁、柱间支撑。
主要工作量：4根H型立柱，12根箱型立柱，少量框架梁加强筋板；H型立柱和箱型立柱焊缝为对接式，框架梁加强筋板以角焊缝为主。
4．作业人员的资格要求4.1进行主厂房钢结构焊接的焊工必须经相应项目技术考核合格，取得焊工合格证书，并在有效期内。
4.2焊工应有良好的工艺作风，严格按照给定的焊接工艺和焊接作业指导书进行施焊，严格遵守工地制定的焊接工艺纪律等各项质量管理制度，并认真实行质量自检。
4.3焊工在施焊前应认真熟悉作业指导书，凡遇与作业指导书要求不符时，焊工应拒绝施焊，当出现重大质量问题时，报告有关人员，不得自行处理。
5.主要施工机械及工器具主要施工机械及工器具6.施工准备6.1作业指导书编审结束，并进行技术交底。
6.2焊接人员资质符合要求，已报审。
6.3施工中所需机、工器具配备齐全。
6.4焊材库具备贮存条件，有专人管理，已具备焊条烘焙条件。
电力作业指导书
篇一:电力作业指导书电力施工作业指导书一、杆上电器设备安装1、杆上电气设备的安装符合下列规定:（1）安装应牢固可靠；(2) 电气连接处均应涂电力复合脂,且接触紧密。
不同金属材质连接时应有过渡措施.2、杆上变压器安装符合下列规定：（1) 油枕油位正常；外壳干净;(2）接地电阻≤4ω;（3) 呼吸孔道通畅。
(4）安装水平,排线整齐。
（5) 本工程双杆变台全部采用t接（6) 引下线采用blv-35mm2塑料绝缘线。
(7）低压配线采用的电缆经保护钢管下地进入配电箱。
保护钢管采用g50，上端用煨弯机煨出90°弯头,并用橡皮泥封堵。
(8）低压保护钢管直接进入配电箱内，用钢管卡子在箱内固定。
(9）具体各横担及设备的安装位置及方式见附图1（10）低压侧宜面向宜检修侧。
(11）变压器固定横担见附图(12）工作接地使用blv-50～90mm2 。
3、跌落式熔断器安装符合下列规定：(1) 转轴灵活，熔管不应有吸潮膨胀或弯曲现象；（2) 熔管轴线与铅垂线交角为15°～30°,水平相间距不应小于500mm。
（3）上下引线压紧，与线路导线连接紧密.(4) 引上及引下线采用blv—35mm2塑料绝缘线。
(5）安装高度离地面不宜超5米。
(6）采用m10＊40的不锈钢螺栓连接引线。
4、杆上隔离开关的安装应符合下列规定：(1）操作机构灵活。
操作机构距地面1.2m。
操作杆要根据实测数据下料。
本工程不采用隔缆杆,其操作机构安装于终端杆方向的反侧。
(2) 合闸时接触紧密，分闸后应有不小于200mm的空气间隙.三极隔开的动作不同期值不应大于5mm。
（3) 隔开抱箍的安装位置及材料选用见附表。
(4) 隔离开关的连线不采用设备线夹，采用双镀锡铜接线端子相连.既本线压镀锡铜接线端子与隔离开关相连，另外用并沟线夹在本线上另并一根线压镀锡铜接线端子与隔离开关另一个接线孔相连。
5、杆上避雷器安装应符合下列规定：(1) 排列整齐，相间距离，1-10kv时不小于350mm；1kv以下时不小于150mm。
Q420焊接工艺
Q420高强钢焊接作业指导书编制：乔亚霞审核：徐德录批准：杨建平国电电力建设研究所二零零六年七月目录1．目的2．使用范围3．焊前准备4．焊接工艺要点5．质量检验附表焊接作业指导书1．目的根据国家电网公司在输电线路铁塔制造中推广使用Q420高强钢的工作安排，依据JGJ 81－2002《建筑钢结构焊接技术规程》的规定,在进行Q420钢焊接工艺评定工作的基础上,形成了本焊接作业指导书，各铁塔制造企业可按照此工艺文件结合具体产品和本企业的生产条件形成具体的作业文件并认真贯彻执行,保证铁塔的制造质量。
2．适用范围2.1 本指导书适用于在厂房内的Q420高强钢焊接。
2.2 本指导书适用于焊条电弧焊方法(SMAW）、CO2气体保护焊方法(GMAW）和埋弧焊方法（SAW）。
2。
3 本指导书适用于环境温度为0℃以上的工作环境。
2。
4 各作业指导书的具体适用范围如表1所示。
表1 作业指导书的适用范围备注：1焊接方法:SMAW—焊条电弧焊；GMAW-CO2气体保护焊;SAW—埋弧焊。
2接头和焊缝形式：B—对接接头（坡口焊缝）；T—T形接头（对接＋角接组合焊缝或角焊缝）；C—角接头（角焊缝）。
3．焊前准备3.1焊接人员焊接Q420高强钢的焊工应经过Q420高强钢焊工培训并取得相应的资格证书.焊工进行实际焊接操作时，其焊接方法和焊接位置等均应与焊工本人考试合格的项目相符.3.2 坡口加工坡口形式按设计图纸的要求，采用用机械方法、气或等离子弧切割等方法加工坡口;应打磨坡口及两侧，彻底清除坡口内及其两侧10-15mm范围内氧化皮、油污、铁锈等。
3。
3 焊接材料选用选用的焊接材料（焊条、焊丝、焊剂、CO2气体等）应符合相应标准要求，没有列入国标、行标的焊接材料类别参考AWS标准类别,详见表2。
表2 焊接材料的选用标准3。
4定位焊SMAW和GMAW定位焊用的焊接材料、焊接工艺应与正式焊接的材料、工艺相同.推荐的定位焊长度为3～50m,间隔100~150mm。
钢结构、平台、梯子焊接作业指导书
目录1 编制依据 (2)2 编制目的 (2)3 工程概况 (2)3.1 概述 (2)3.2 主要焊接工作量 (2)4 焊接准备 (3)4.1 施工机械准备 (3)4.2 施工现场准备 (3)4.3 施工人员准备 (3)5 焊接施工 (3)5.1 焊接工艺流程 (3)5.2 坡口形式 (4)5.3 焊接工艺及焊接参数选择 (5)5.4 对口点固 (5)5.5 焊接工艺及要求 (5)6 焊接技术、质量保证措施 (7)7 职业安全健康与环境管理要求 (8)7.1 安全风险分析 (8)7.2 其它安全要求 (9)7.3 文明施工 (9)7.4 职业健康安全管理措施 (10)7.5 环境保护措施 (10)8 主要工器具 (10)附件一：危险因素辨识与控制措施 (12)附件二：施工作业环境因素辨识调查表与控制措施 (13)1 编制依据《火力发电厂焊接技术规程》DL/T869-2012《焊工技术考核规程》DL/T679-2012《电力建设施工质量验收规程第5部分：焊接》DL/5210.5-2018《火力发电厂金属技术监督规程》DL/T438—2016《特种设备焊接操作人员考核细则》TSG Z6002-2010《电力建设施工技术规范第二部分：锅炉机组》DL/T 5190.2-2018《电站钢结构焊接通用技术条件》DL/T678-2013《电力建设安全工作规程》DL5009.1-20142 编制目的本作业指导书针对XXXX工程钢结构、平台、梯子的特点进行编制，用来指导锅炉钢结构、平台、梯子的焊接工作，确保焊接质量及施工工艺符合要求。
3 工程概况3.1 概述本项目为生物质热电联产工程，属清洁、可再生能源及资源综合利用项目。
根据集聚区工业蒸汽用户热负荷发展情况，本工程建设规模：1×125t/h高温超高压再热生物质循环流化床锅炉+1×30MW高温超高压再热抽凝式汽轮机发电机组及配套上料、除灰、除渣、消防、脱硫脱硝、烟囱、冷水塔、化水系统、办公楼、料棚等。
中国《南方电网有限责任公司电网建设施工作业指导书2012年》第一部分 输电线路A
第1部分：输电线路普通基础作业指导书编码：SDXL-ZW-01中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路目次1适用范围 (3)2编写依据 (3)3作业流程 (4)4安全风险辨析与预控 (4)5作业准备 (5)6作业方法 (6)7质量控制措施及检验标准 (14)1适用范围本作业指导书适用于阶梯式直柱基础、板式柔性基础、等截面斜柱基础、变截面斜柱基础、插入式基础等。
混凝土强度一般采用C15、C20及C25级，垫层采用C10级。
2编写依据表2-1编写依据中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路3作业流程图3-1作业（工序）流程图4安全风险辨析与预控4.1普通基础作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与普通基础作业相关联的《电网建设安全施工作业票》（编码：SDXL-ZW-01-01/01 SDXL-ZW-GY-01～08/08），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1出作业任务安全基准风险指南中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路5 作业准备 5.1 人员配备表5-1 人员配备表5.2主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表表5-2（续）中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路6作业方法6.1施工准备6.1.1技术资料（1）铁塔基础及塔腿编号以面向线路前进方向（即杆塔号递增方向）为准，顺时针方向转动分别为Ⅰ、Ⅱ、Ⅲ、Ⅳ（见图6-1），线路左右转角亦以面向前进方向为准。
焊接作业指导书

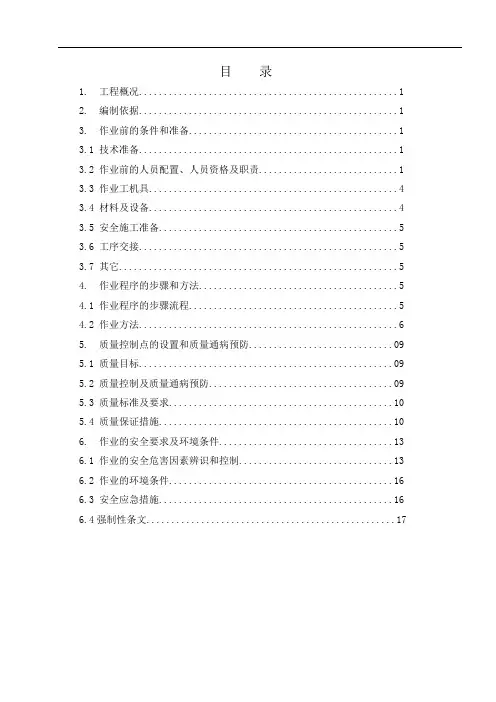

目录1. 工程概况 (1)2. 编制依据 (1)3. 作业前的条件和准备 (1)3.1 技术准备 (1)3.2 作业前的人员配置、人员资格及职责 (1)3.3 作业工机具 (4)3.4 材料及设备 (4)3.5 安全施工准备 (5)3.6 工序交接 (5)3.7 其它 (5)4. 作业程序的步骤和方法 (5)4.1 作业程序的步骤流程 (5)4.2 作业方法 (6)5. 质量控制点的设置和质量通病预防 (09)5.1 质量目标 (09)5.2 质量控制及质量通病预防 (09)5.3 质量标准及要求 (10)5.4 质量保证措施 (10)6. 作业的安全要求及环境条件 (13)6.1 作业的安全危害因素辨识和控制 (13)6.2 作业的环境条件 (16)6.3 安全应急措施 (16)6.4强制性条文 (17)一.工程概况：1.1 重庆石柱发电厂新建2×350MW国产超临界燃煤凝汽式发电机组，配套建设烟气脱硝装置，脱硝装置建设及运营采用特许经营模式。
烟气脱硝工艺：在省煤器出口和空气预热器入口采用2+1层SCR脱硝工艺，处理NOx达标后排放。
本工程计划2012年10月1日开工，2013 年12月30日＃1机投运，2014年1月30日＃2机投运（如有变动顺延），脱硝装置的建设及投运必须与机组“三同时”，并与机组建设进度协调一致。
本工程新增脱硝液氨储存区位于厂区煤场东侧。
脱硝SCR反应器布置在空气预热器上方，锅炉尾部的支架上。
电厂按照年利用小时数5000小时进行设计。
本工程每台机组配备1台最大连续出力为1100t/h的锅炉，烟气采用SCR脱硝后经过静电除尘器除尘进入脱硫装置。
1.2 厂址概述重庆石柱发电厂（2×350MW）新建工程位于石柱土家族自治县县城北直线距离约47km，公路里程约92km的西沱镇附近。
二.编制依据：a.《电力建设施工及验收技术规范》（锅炉机组篇，DJ 57-1979，2003年版）；b.《电力建设施工质量验收及评价规程》锅炉机组篇（DL/T5210.2-2009）；c.《电力建设施工质量验收及评价规程》焊接篇（DL/T5210.7-2010）d.《电力建设施工质量验收及评价规程》加工配制篇（DL/T5210.8-2009）e.《焊接工艺评定规程》 DL/T868-2004f.《火力发电厂焊接技术规程》DL/T 869-2012g.《中华人民共和国工程建设标准强制性条文电力工程部分 2006版》；三.作业前的条件和准备：3.1技术准备：3.1.1完成图纸会审，经设计交底后，编写有针对性的作业指导书并报监理审批完；将分包队伍的资格材料报监理审批完。
Q420焊接工艺
Q420高强钢焊接作业指导书编制：乔亚霞审核：徐德录批准：杨建平国电电力建设研究所二零零六年七月目录1．目的2．使用范围3．焊前准备4．焊接工艺要点5．质量检验附表焊接作业指导书1．目的根据国家电网公司在输电线路铁塔制造中推广使用Q420高强钢的工作安排.依据JGJ 81－2002《建筑钢结构焊接技术规程》的规定.在进行Q420钢焊接工艺评定工作的基础上.形成了本焊接作业指导书.各铁塔制造企业可按照此工艺文件结合具体产品和本企业的生产条件形成具体的作业文件并认真贯彻执行.保证铁塔的制造质量。
2．适用范围2.1 本指导书适用于在厂房内的Q420高强钢焊接。
2.2 本指导书适用于焊条电弧焊方法（SMAW）、CO2气体保护焊方法（GMAW）和埋弧焊方法（SAW）。
2.3 本指导书适用于环境温度为0℃以上的工作环境。
2.4 各作业指导书的具体适用范围如表1所示。
表1 作业指导书的适用范围气体保护焊；SAW—埋弧焊。
备注：1焊接方法：SMAW—焊条电弧焊；GMAW—CO22接头和焊缝形式：B—对接接头（坡口焊缝）；T—T形接头（对接＋角接组合焊缝或角焊缝）；C—角接头（角焊缝）。
3．焊前准备3.1焊接人员焊接Q420高强钢的焊工应经过Q420高强钢焊工培训并取得相应的资格证书。
焊工进行实际焊接操作时.其焊接方法和焊接位置等均应与焊工本人考试合格的项目相符。
3.2 坡口加工坡口形式按设计图纸的要求.采用用机械方法、气或等离子弧切割等方法加工坡口；应打磨坡口及两侧,彻底清除坡口内及其两侧10-15mm范围内氧化皮、油污、铁锈等。
3.3 焊接材料选用选用的焊接材料（焊条、焊丝、焊剂、CO2气体等）应符合相应标准要求.没有列入国标、行标的焊接材料类别参考AWS标准类别.详见表2。
表2 焊接材料的选用标准3.4定位焊SMAW和GMAW定位焊用的焊接材料、焊接工艺应与正式焊接的材料、工艺相同。
推荐的定位焊长度为3~50m.间隔100~150mm。
电力建设施工及验收技术规范钢制承压管道对接焊接接头射线检验篇
中华人民共和国电力行业标准电力建设施工及验收技术规范钢制承压管道对接焊接接头射线检验篇DL/T 5069─1996The code of erection and acceptance forelectric power constructionSection of radiographic examination of butt weldedjoints of pressure steels pipes and tubes1 范围本规范适用于电力系统制作、安装和检修发电设备时，单面施焊、双面成型的各种承压管子、管道和集箱对接焊接接头的X射线和γ射线透照检验。
本规范规定的射线透照工艺方法及质量评定分级透照厚度范围为2～175mm的低碳钢及合金钢（包括不锈钢）及钢管熔化焊对接焊接接头（以下简称对接接头）。
焊制管件（三通、弯头）和焊管（纵缝、螺旋缝）也可参照使用。
本规范不适用于磨擦焊、闪光焊的对接接头。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
GB3323-87 钢熔化焊对接接头射线照相和质量分级GB4792-84 放射卫生防护基本标准GB5616-85 常规无损探伤应用导则BG5618-85 线型象质计GB6417-86 金属熔化焊焊缝缺陷分类及说明GB/T12604-90 无损检测名词术语GB/T12605-90 钢管环缝熔化焊对接接头射线透照工艺和质量分级DL5007-92 电力建设施工及验收技术规范（火力发电厂焊接篇）3 检测人员3.0.1凡从事本规范所述工作的检测人员，都必须持有中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员证。
3.0.2无损检测人员按技术等级分为Ⅲ（高）、Ⅱ（中）、Ⅰ（初）级。
取得各技术等级人员，只能从事与该等级相应的无损检测工作，并负相应的技术责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火电工程施工通用作业指导书焊接与检测篇目录一、锅炉受热面焊接 (1)二、四大管道焊接 (17)三、锅炉附属管道焊接 (35)四、汽机中低压管道焊接 (52)五、空冷系统焊接 (68)六、仪表管道焊接 (82)七、容器焊接 (91)八、给排水与暖通管道焊接 (101)九、承重钢结构焊接 (110)十、一般支撑钢结构焊接 (119)十一、烟、风、煤、粉、灰等管道及附件焊接 (127)十二、密封结构焊接 (136)十三、铝母线焊接 (147)十四、射线检验 (157)十五、超声波检验 (173)十六、表面探伤 (186)十七、理化检验 (198)一、锅炉受热面焊接1．工程概况某电厂一期工程2³600MW #2机组锅炉及其组合场。
1.3 主要工程量主要工程量见表1-1。
主要工程量1.4 工程特点水冷壁系统焊接具有高压焊口数量多、高空焊接工作量大、焊接位置困难等特点。
因螺旋管屏不宜进行大面积地面组合，水冷壁只能组合上部管屏与上集箱间的焊口，因此导致高空焊接工作量非常大；水冷壁管屏大多为螺旋管屏，使大多数焊口为斜焊口，且焊口不在同一高度上，增加了焊接难度；由于安装的需要，螺旋水冷壁管排在焊接前要预先使用刚性梁进行位置的固定，然后才能进行管排焊口的焊接，刚性梁一旦安装上，管排得到固定，就会使管排焊口的对口及焊接位置产生很大的困难，再加上螺旋水冷壁底部四个角为散管形式，对口困难，势必增加现场焊接的难度。
过热器系统焊接具有高压焊口数量多、材质级别高、焊接难度大的特点，仅T91焊口就多达2040只。
由于包墙过热器、低温过热器、屏式过热器、高温过热器均宜进行大面积地面组合焊接，因此过热器系统焊口高空焊接量相对较少；再热器系统焊接相对过热器系统来说，焊接特点类似，T91焊口多达2850只，材质级别高、焊接难度大；省煤器系统焊接具有材质级别低、焊接位置困难等特点。
因省煤器管组及悬吊管不宜进行大面积地面组合，只能组合上部散管与悬吊管上集箱间的焊口，因此导致高空焊接工作量较大；且省煤器管组密集，尤其是省煤器下集箱管子上下及左右间距较小，增加了焊接难度；本机组中大径联络管焊接具有焊口数量多、材质级别高、高空焊接工作量大的特点。
中、大径联络管共有焊口1098只，管子材质大部分为SA335P12、SA335P91、SA335P92；中、大径联络管部件以高空安装焊接为主，大都需要焊前预热和焊后热处理，且有一部分焊口需要进行中间探伤，焊接工作量大，周期长。
2．编制依据2.1 施工图纸、锅炉设计说明书、安装说明书及设计变更文件。
2.2《某发电厂一期工程2³600MW机组施工组织总设计》2.3《某发电厂一期工程焊接专业施工组织设计》2.4《火力发电厂焊接技术规程》DL/T869-20042.5《火电施工质量检验及评定标准》（焊接篇）建质[1996]111号2.6《焊工技术考核规程》DL/T679-19992.7《锅炉压力容器压力管道焊工考试与管理规则》（国质检锅[2002]109号）2.8《火力发电厂异种钢焊接技术规程》DL/T752-20012.9《火力发电厂焊接热处理技术规程》DL/T819-20022.10《焊接工艺评定规程》DL/T868-20042.11《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1—20022.12《中华人民共和国环境保护法》（1989年）等国家法律法规及其他地方性法规2.13《电力建设安全健康与环境管理规定》国电电源[2002]49号2.14《山东电建一公司焊接工艺评定》第*项2.15 公司的QES管理手册、体系程序、系统文件。
2.16 工地本部门辨识及评价出的重要环境因素及重要危险因素清单3．开工应具备的条件和施工前应做的准备3.1 施工现场应具备的条件3.1.1施工作业场周围应布置好施工电源、施工用气等供施工用的力能供应设施；焊接设备与热处理设备到位，设备状况良好。
3.1.2 施工过程尽量避免立体交叉作业，如无法避免，必须采取严密可靠的隔离措施。
3.1.3高空焊接时，必须搭设牢固可靠的脚手架，并挂有合格标示，拉设水平安全绳，并有兜底安全网；在没有安全防护的情况下，施焊人员应拒绝进行作业。
3.1.4 施工现场周围及上下方应无氧气、乙炔气瓶及油漆等易燃易爆物品，必须进行清除，或采取严密的隔离措施。
3.1.5 夜间施工应有充足的照明。
3.1.6施工环境符合下列要求：雨雪天气或风速超过下列规定施焊时，在焊接场所搭设防护棚。
a）手工电弧焊：8m/s。
b）氩弧焊：2m/s。
雨雪天气热处理焊口时，必须在焊口上方搭设防护棚，并采取有效措施防止雨水流到加热区域内。
焊接电弧1m范围内的相对湿度不大于90%，如湿度大于90%，使用氧乙炔焰或其它加热设备对施焊部位进行烘烤，以控制电弧附近的湿度在规定范围内。
按《火力发电厂焊接技术规程》DL/T869-2004规定，钢材焊接时允许的最低环境温度如下：A-Ⅰ类：-10℃。
A-Ⅱ、A-Ⅲ、B-Ⅰ类：0℃。
B-Ⅱ、B-Ⅲ类：5℃。
如在低于以上温度的情况下焊接，对施焊场所提供热源，用温度计对环境温度进行监测，以保证环境温度符合规定要求。
壁厚≥6mm的合金钢管子、管件（如弯头、三通等）和厚度≥34mm的板件在0℃及以下低温焊接时，预热温度比规定值提高30～50℃。
壁厚＜6mm的低合金钢管子及壁厚＞15mm的碳素钢管在负温下焊接时适当预热。
小径薄壁管采用火焰预热，管子外径大于219mm或壁厚大于等于20mm时，采用电加热法进行预热。
3.1.7 管子焊接时，管子两端进行封堵，管内不得有穿堂风。
3.1.8 在焊接、热处理场所准备足够的灭火器。
3.2 焊接人员3.2.1 项目开工前，技术人员应熟悉图纸，了解清楚部件的材质与规格，掌握图纸对焊接的特殊要求和质量标准，并且熟悉现场，编制详尽的作业指导书进行指导施工。
3.2.2 项目开工前及及跨月度施工时，技术人员应对参加施工的人员进行作业指导书交底，并让其签字。
3.2.3所有参加施工人员上岗前检查并配备齐全合格的劳动防护用品，电焊工：安全帽、焊接工作服、防滑绝缘胶鞋、防紫外线眼镜、安全带、电焊面罩、干燥的长皮手套、速刹自锁器、长皮围裙；热处理工：安全带、安全帽、短皮手套、口罩、防滑绝缘胶鞋、工作服。
3.2.4所有参加施工人员必须经作业指导书交底，清楚明白施工中应该注意的安全事项、环保问题、工艺要求等。
3.2.5 所有参加高空作业人员必须在上岗前进行健康查体，合格后方能进行高空作业。
3.3 焊接材料准备3.3.1 焊接材料质量应符合国家标准，必须具有合格证。
3.3.2 项目开工前一天，技术人员将焊条烘焙通知单发至焊条间，电焊条烘焙通知单填写烘焙温度和恒温时间必须严格按照质量合格证书规定进行，如无说明碱性焊条烘焙温度为350℃，保温时间均为1h，烘焙好的电焊条必须放在100～150℃的恒温箱内。
3.3.3 焊工施工时，必须持班长或技术员填写的内容清楚、齐全的焊条票领用，领用的焊条放在100～150℃的保温桶内，焊工到达施焊地点应立即将保温桶接线、通电扣盖，施工时随用随取。
3.3.4 焊工施工时，必须持班长或技术员填写的内容清楚、齐全的焊条票领用焊丝，焊丝使用时应除油、除锈。
3.3.5 氩弧焊工艺所用氩气纯度不低于99.95%，施工前检查，若出现群孔，检查氩气表、焊枪、氩气皮带是否漏气，如漏气，需更换氩气。
3.4 焊接作业文件焊接工艺评定满足现场焊接需要，焊接作业指导书经编审批签字、正式出版。
3.5 焊接设备3.5.1 现场焊机应放在通风干燥处,并设有防雨、防潮设施，焊机棚及焊机摆放整齐，焊机电源开关应有漏电保护装置，外壳接地良好。
施焊前检查焊机的引弧性能、电弧稳定性、电流调节灵活度，如发现异常，联系机管员处理更换并及时维修。
焊接电源被移动或检查线路时，必须先切断电源。
3.5.2 热处理机布置在干燥场所，电源开关应有漏电保护装置，热处理棚及热处理机接地良好。
施工前检查热处理机性能，如有异常立即维修。
热处理所用仪器、仪表需经计量鉴定合格。
4．人员组织、分工及有关人员的资格要求4.1 人员组织人员组织见表1-2。
表1-2 人员组织4.2 人员分工4.2.1 专工、技术员负责编制作业指导书，施工前熟悉现场施工环境并检查落实安全施工条件，对施工人员进行作业指导书交底；协助班长组织职业健康安全的规程、规定和措施学习；参与质量验收工作，记录、检查和整理焊接资料，组织工程竣工技术资料的移交。
4.2.2 安全员负责对安全设施和安全装置的符合性进行监督、检查，并督促整改；负责检查施工人员是否进行作业指导书交底，并按交底内容进行施工；负责对员工的作业行为进行监督检查，必须严厉查处各类违章作业和违章指挥行为，并对违章者进行批评教育和处理；参加作业指导书交底，并到现场检查开工前的安全施工条件；监督检查班组的“三交三查”站班会；负责本部门施工区内的文明施工情况进行监督、检查、考核。
4.2.3 质检员负责监督检查考核焊工、热处理工是否按照作业指导书要求进行施工，并现场纠正、制止违反工艺纪律的施工人员；对现场焊接质量有否决权，对经常违反焊接工艺纪律，焊接质量不合格者有权要求其停工；负责项目工地焊接二级验收工作，及时填写并整理验证记录，并配合做好工程竣工资料三级验收的联系协调工料的移交工作。
4.2.4 电焊班长负责本班的劳动力分工，督促全班人员严格按照制定的焊接工艺和焊接技术措施进行施焊，并遵守公司制定的焊接工艺纪律；认真组织周一的安全活动日活动和每天的班前“三交三查”，并作好记录。
负责组织本班参加施工的人员接受作业指导书交底并签字，对未参加交底的人员不得安排施工；负责本班施工项目开工前的安全施工条件的检查与落实，对有可能造成高空落物等伤及他人的危险作业点，必须设专人监护；经常检查（每天不少于一次）施工现场的安全情况，解决存在的问题；督促本班人员在收工时清理作业场所，做到工完料尽场地清；督促本班人员对所使用的机具进行维护保养。
4.2.5 热处理班长负责本班的劳动分工，督促全班人员严格按照制定的作业指导书进行施工，认真组织周一的安全活动日活动和每天的班前“三交三查”，并作好记录。
负责组织本班参加施工的人员接受作业指导书交底并签字，对未参加交底的人员不得安排施工；负责本班施工项目开工前的安全施工条件的检查与落实，对有可能造成高空落物等伤及他人的危险作业点，必须设专人监护；经常检查（每天不少于一次）施工现场的安全情况，解决存在的问题；督促本班人员在收工时清理作业场所，做到工完料尽场地清；督促本班人员对所使用的机具进行维护保养。
4.2.6 焊工及热处理工接受分工，并按作业指导书交底内容进行施工。
4.3 人员的资格要求4.3.1 参加施工的管理人员必须具有相应的资质和一定的工作经验。
