互换性期末复习提纲
互换性期末复习提纲一，简答题（20分）1 塞规的概念及判断零件是否合格的方法答案：检验孔径极限的量规叫做塞规。
使用是塞规的通规通过被检验孔，表示被测孔径大于最小极限尺寸；塞规的止规塞不进被检验孔，表示被测孔径小于最大极限尺寸，即说明孔的实际尺寸在规定的极限尺寸范围内，被检验孔合格。
2 卡规的概念及判断零件是否合格的方法答案：检验轴径的光滑极限量规叫做卡规。
使用时，卡贵的通规能够顺利通过轴径，被试被测轴径比最大极限尺寸小；卡规的止规滑不过去，表示被测轴径比最小极限尺寸大，即说明北侧轴径的实际尺寸在规定的极限尺寸范围内。
被测轴径合格。
3 国际规定的矩形花键的定心方式是什么？它有哪些优点？答案：1国际规定矩形花键采用小径定心2采用小径定心时，热处理后的变形可用内圆磨修复，而且内圆磨可达到更高的尺寸精度和更高的表面粗糙度。
同时，采用小径定心，定心精度更高，定心稳定性较好，使用寿命长，有利于产品质量的提高。
4 键联结公差与配合的特点是什么？答案：1配合的主要参数是键宽 2采用基轴制5为什么滚动轴承内圈与轴配合时其内径公差带位置应处于零线以下？答案：在多数情况下，轴承的内圈是随轴一起转动的，为了防止它们之间发生相对运动而导致结合面磨损，则两者的配合应具有一定过盈。
但过盈不宜过大；若采用非标准配合，又违反了标准化和互换性原则。
因此，其内径公差带分布在零线下侧。
此时，当它与一般过度配合人的轴相配对时，不但能保证获得不打的过盈，还不会出现间隙，从而满足了轴承内孔与轴配合的要求，同时又可按标准偏差来加工轴。
6 滚动轴承套圈所受负荷类型有哪些？对轴承配合的选择有什么影响？答案：套圈所承受负荷可分为三类：定向负荷，旋转负荷和摆动负荷。
1承受定向负荷时，应选用较松的过度配合或较小的见习配间隙配合，以便让套圈滚道间的摩擦力矩带动转位，延长轴承的使用寿命。
2 承受旋转负荷时，应选用过盈配合，其过盈量的大小，以不使套圈与轴或外壳孔配合表面间产生爬行现象为原则。

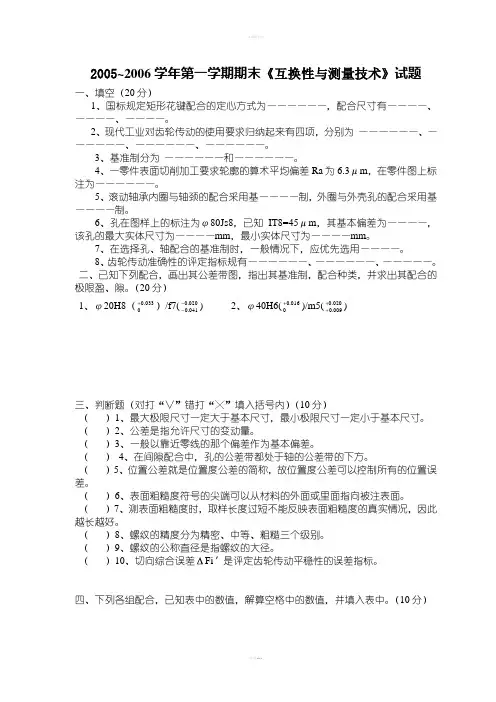

哈工大互换性试卷及答案
2005~2006学年第一学期期末《互换性与测量技术》试题一、填空（20分）1、国标规定矩形花键配合的定心方式为——————，配合尺寸有————、————、————。
2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 ——————、——————、——————、——————。
3、基准制分为 ——————和——————。
4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为——————。
5、滚动轴承内圈与轴颈的配合采用基————制，外圈与外壳孔的配合采用基————制。
6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为————，该孔的最大实体尺寸为————mm ，最小实体尺寸为————mm 。
7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。
8、齿轮传动准确性的评定指标规有——————、——————、—————。
二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。
（20分）1、φ20H8（033.00+）/f7(020.0041.0--)2、φ40H6(016.00+)/m5(020.0009.0++)三、判断题（对打“∨”错打“╳”填入括号内）（10分）（ ）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。
（ ）2、公差是指允许尺寸的变动量。
（ ）3、一般以靠近零线的那个偏差作为基本偏差。
（ ） 4、在间隙配合中，孔的公差带都处于轴的公差带的下方。
（ ）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。
（ ）6、表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。
（ ）7、测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。
（ ）8、螺纹的精度分为精密、中等、粗糙三个级别。
（ ）9、螺纹的公称直径是指螺纹的大径。
（ ）10、切向综合误差ΔFi ′是评定齿轮传动平稳性的误差指标。
互换性与测量技术期末试卷及答案4套
：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、填空（每空2分，共30分）1．所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何 或 装在机器上并达到规定的功能要求。
互换性的种类按照互换程度，可以分为 、和 。
2．一个完整的测量过程应包括 、 、 、 四个基本要素。
3．测量误差按其性质可为 、 、 。
4．滚动轴承是标准部件，为了便于互换，轴承内圈与轴采用基 制配合，外圈与孔采用基 制配合。
6．用量规检验产品工件时，其合格标志是 ， ，反之，即为不合格品。
二、单项选择题（每小题2分，共20分）1．下列测量器具中满足阿贝测长原则的是 。
（ ） A ．游标卡尺 B ．百分表 C ．千分尺 D ．量块2．下列叙述正确的是 。
（ ）A ．为了实现互换性，零件的公差应规定得越小越好。
B ．公差一般为正，在个别情况下也可以为负或零。
C ．过渡配合可能有间隙，也可能有过盈。
因此过渡配合可能是间隙配合，也可能是过盈配合。
D ．一般情况下应优先选用基孔制。
3．决定尺寸公差带大小的是 。
（ ）A ．公差等级B ．公称尺寸C ．实际偏差D ．基本偏差4．下列配合零件不应选用基轴制的是 。
（ ）A ．滚动轴承外圈与外壳孔。
B ．同一轴与多孔相配，且有不同的配合性质。
C ．滚动轴承内圈与轴。
D ．轴为冷拉圆钢，不需再加工。
5．方向公差具有综合控制被测要素 的职能。
（ ） A ．形状和位置 B ．形状和方向C ．位置D ．方向和位置三、计算、作图题（总计5小题，共50分）1．根据表中的已知数据，填写表中的空格（16分）序号 尺寸标注公称尺寸极限尺寸极限偏差 公差上极限尺寸下极限尺寸上极限偏差 下极限偏差1 孔2轴φ70.041+0.011题 号 一 二 三 总分 得 分 阅卷人得 分得 分得 分***学院《互换性与测量技术》课程试卷2015――2016 学年第 1 学期：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线————————————学院：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线———————————— ______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题——————————密———————————————封———————————————线———————————— 3孔φ20+0.0170.0114轴φ90φ89.9870.022 2.试判别下列各组配合中的配合性质是否相同（4分）φ25M8/h7与 φ25H8/m7； φ40H7/js6与φ40JS7/h63.将下列不合理的标注改为合理的标注（公差符号不允许更改）（14分）4. 按图示标注填表（16分）图号遵守公差原则或公差要求轴为最大实体尺寸时的几何误差轴为最小实体尺寸时允许的几何误差遵守边界及边界尺寸ab***学院试卷参考答案***学院2013～2014学年第 2 学期互换性与测量技术(A)参考答案及评分标准考试方式：闭卷（开卷、闭卷、其他）系（院）：机械系年级：14 专业：14机电，五年制…………………………………………………………………………………………….注：标准答案、参考答案要点及评分标准须写清题号、每小题得分、共得分等。
互换性及技术测量复习提纲
互换性与技术测量复习提纲第一章互换性概论1、互换性的含义机械制造中的互换性，是指按规定的几何、物理及其他质量参数的极限，来分别制造机械的各个组成部分，使其在装配与更换时不需辅助加工及修配，便能很好地满足使用和生产上的要求。
要点：•设计给公差；•加工按公差分别进行；•装配（更换）时，不需辅助加工及修配；•装配（更换）后，能满足使用要求。
2、优先数和优先数系的定义、基本构成规律、数学特征定义：对各种技术参数进行协调、简化和统一的一种科学的数值制度。
«优先数和优先数系»标准（GB321—80）与ISO3采用的优先数相同—十进制几何级数基本构成规律：（1）数系的项值中依次包含：…，0.001，0.01, 0.1, 1，10，100，…这些数，即由10的整数幂10N（其中N为整数）组成的十进数序列；（2）十进数序列按：…，0.001～0.01，0.01～0.1，0.1～1，1～10，10～100，100～1000，…的规律分成为若干区间，称为“十进段”；（3）每个“十进段”都按同一公比q细分为几何级数，从而形成一个公比为q 的几何级数数值系列。
这样，可根据实际需要取不同的公比q，从而得到不同分级间隔的数值系列，形成优先数系。
数学特征（1）包含性在R40系列中包含有R20系列中的全部项值；在R20系列中包含有R10系列的全部项值；在R10系列中包含有R5系列的全部项值；在R80系列中包含有R40系列的全部项值。
（2）延伸性系列中的项值可以向两端无限延伸。
（3）相对差同一系列中，任意相邻两项优先数的相对差近似不变。
（4）积、商、和幂同一系列中，任意两项的理论值之积和商，任意一项理论值的整数幂，仍为此系列中一个优先数的理论值。
（5）和与差同一系列中，两个优先数的和与差，一般不再为优先数。
1-3 技术测量的基本知识1.量块按“级”使用和按“等”使用有什么区别？①按“级”使用—忽略量块中心长度的制造误差，按量块的标称值使用。
上海工程技术大学学第学期机械原理课程期末试卷及答案
2010～2011学年第二学期机械制造及自动化专业机械原理课程期末试卷（答案）专业___________班级___________姓名__________学号___________一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。
(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。
( n ) 2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。
( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。
( n ) 4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。
( y ) 5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。
( y ) 6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。
( y ) 7．渐开线直齿圆锥齿轮的标准参数取在大端上。
( y ) 8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。
( n ) 9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。
( y ) 10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。
( y ) 二、填空题(将正确的答案填在题中横线上方空格处)。
(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。
2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是： 三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大 。
上海工程技术大学期末机械设计B(B)
(勤奋、求是、创新、奉献）2015~ 2016学年第二学期考试试卷主考教师: 张 超学院 _________________ 班级 __________ 姓名 __________ 学号 ___________《机械设计B 》课程试卷B 标准答案及评分标准（本卷考试时间90分钟）题号 一 二 三 四 五 六 七 八 九 十 总得分 题分 25 10 20 35 10 得分一、选择题（本题共25小题，每小题1分，共25分）1．普通平键是标准件,其剖面尺寸一般是根据( B ）按标准选取的。
A ．传递转矩大小 B ．轴的直径 C ．轮毂长度 D ．轴的材料2．( B ）轴承能很好地承受较大径向载荷与单向轴向载荷的综合作用. A ．深沟球轴承 B ．角接触球轴承 C ．推力球轴承 D ．圆柱滚子轴承 3．在转速高、轴向载荷不大的情况下，（ B )可以代替推力轴承承受轴向载荷. A ．调心球轴承 B ．深沟球轴承 C ．园锥滚子轴承 D ．圆柱滚子轴承 4．带传动工作时松边带速( A )紧边带速。
A ．小于B ．大于C ．等于D ．可能大于、小于或等于 5．采取（ A )的措施不能有效地改善轴的刚度。
A ．改用其他高强度钢B ．改变轴的直径C ．改变轴的支撑位置D ．改变轴的结构6．按弯曲扭转合成计算轴的应力时，要引入系数α是考虑( C ）。
A ．轴上有键槽而削弱轴的强度而引入系数B ．按第三强度理论合成正应力与切应力时的折合系数C ．正应力与切应力的循环特性不同的系数7．在设计V 带传动中，选取小带轮直径1min d d ≥，min d 主要根据（ A ）选取. A ．带的型号 B ．带的线速度 C ．传动比 D ．高速轴的转速8．齿面硬度350HBS ≤的闭式钢制齿轮传动中,主要失效形式为（ B )。
A ．齿面磨损 B ．齿面点蚀C ．齿面胶合D ．轮齿折断9．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的（ B )倍。
互换性与技术测量期末考试卷带答案高职
C,公差等级、配合种类、基准制D、基准制、公差等级、配合种类7、最大实体尺寸是的统称。
A、孔的最小极限尺寸和轴的最小极限尺寸B、孔的最大极限尺寸和轴的最大极限尺寸C、轴的最小极限尺寸和孔的最大极限尺寸D,轴的最大极限尺寸和孔的最小极限尺寸8、滚动轴承的内圈与轴的配合采用。
A、基轴制B、基孔制C、非基准制D、基轴制或基孔制9、形状误差的评定准则应当符合oA、公差原则B、包容原则C、最小条件D、相关原则10、公差的公差带形状是唯一的。
A、直线度B、同轴度C、垂直度D、平行度11、公差原则是指。
A、确定公差值大小的原则B、制定公差与配合标淮的原则C、形状公差与位置公差的关系D、尺寸公差与形位公差的关系12、测量误差按期性质可分为系统误差、偶然误差、粗大误差，其中误差的测得值应该按一定的规则，从一系列测得值中予以删除。
A、系统误差B、偶然误差C、粗大误差D、随机误差13、在表面粗糙度评定参数中，能充分反映表面微观几何形状高度方面特性的是。
A、RaB,RzC、RyD、Sm14、M20×2-6h-1o此螺纹为。
A、公制细牙短旋合普通螺纹B、公制粗牙长旋合普通螺纹《互换性与技术测量》期末考试卷带答案考试方式：（闭卷）考试时间IOO 分钟一、选择题1、040.03mm 的孔与¢40.0Imm 的轴的结合是配合。
A 、间隙B 、过渡C 、过盈D 、无法确定.2、决定尺寸公差带相对于零线的位置是。
A 、公差等级B 、基本尺寸C 、实际偏差D 、基本偏差3、配合是指基本尺寸相同的、相互结合的孔、轴之间的关系。
A 、标准公差B 、基本偏差C 、尺寸公差带D 、形位公差带4、对于尺寸公差带，代号为p-zc 的基本偏差为。
A 、上偏差，正值B 、上偏差，负值C 、下偏差，正值D 、下偏差，负值5、是表示过渡配合松紧变化程度的特征值，设计时应根据零件的使用要求来规定这两个极限值。
A 、最大间隙和最大过盈 B 、最大间隙和最小过盈 C 、最大过盈和最小间隙 D 、最小间隙和最小过盈6、公差与配合标准的应用，主要是对配合的种类，基准制和公差等级进行合理的选择。
同济大学互换性期末试题讲解
互换性与技术测量试卷一一. 是非判断题：（是划“√”非划“×”）（10 分）1.只要将零件的基本尺寸一致，则零件就具有互换性。
（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。
（×）3.误差是加工和检测过程中产生的，公差是设计给定的。
（√）4.φ10f7 、φ 10f8 分别与φ10H8配合，它们的 Xmin值相等。
（√）5.若某圆柱面的圆度误差值为 0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于 0.005mm 。
（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。
（× ）7.精密粗糙度仪是采用针描原理进行测量的。
（√ ）8.在精密测量中，量块通常是按等使用的。
（√）9.已知某配合的 Ymax=－ 25μm， Tf=35 μ m。
则此配合是过渡配合。
（√ ）10.加工零件的实际尺寸愈靠近基本尺寸，就愈准确。
（× ）二、填空题：（15分）0.0211.若某孔的尺寸标注为φ30+ 0 mm，则该零件的 MMS为30mm ，又称为该零件的最小极限尺寸；其 LMS为 30.021mm ，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是 0~0.021mm ，称为该零件的公差。
若加工后测得某孔的实际尺寸为φ 30mm，则该零件是（是、否）合格。
2.φ 30F7/h7 表示基本尺寸为 30mm的基轴（基准）制的间隙配合。
其中F7、h6 是公差带代号， F、h是基本偏差代号， 7、6 表示标准公差等级数。
3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。
4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。
5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。
三、选择题：（10 分）1.基本偏差为 a~h 的轴与基本偏差为 H 的孔可构成a.基孔制的间隙配合；b. 基轴制的间隙配合；c. 基孔制的过渡配合；d. 基轴制的过渡配合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（
1/1/2014
）
小田 @
16 基孔制就是孔的精度一定，通过改变轴的精度获得
丌同配合的制度。 （ ）
17 凡间隙配合，孔轴间必出现松动。（
）
18 选用公差带时，应按优先 常用 一般公差带的顺序 选取。（ ） ）
19 基孔制过渡配合的轴，其上偏差必大于零。 （ 20 从制造上讲，基孔制的特点就是先加工孔，基轴制 的特点就是先加工轴。（
9 国标规定优先选用基孔制配合，是（
）
A 因为轴比孔难加工
B 为了减少孔和轴的公差带数量 C 为了减少定尺寸孔用刀、量具的规格和数量。 10 尺寸公差带图的零线表示（ A 最大 C 基本 B 最小 D 实际 ）尺寸。
1/1/2014
小田 @
11 孔的最小极限尺寸与轴的最大极限尺寸之代数差为正 值，叫（ ）。 A 最大过盈 B 最大间隙 C 最小间隙 D 最小过盈 12. φ30g6 φ30g7 φ30g8三个公差带（ ）
基本尺寸
孔
EI
1/1/2014
小田 @
f → F;
孔不轴基本偏差 的相互关系： 1）倒影规则 2）特殊规则
r→R
H7 35 r6
0.025 0 0.050 0.034
R7 35 h6
1/1/2014
-0.025 -0.050 0 -0.016
• 加工零件表面的较小间距和 较小峰谷的微观几何形状特征。
1/1/2014
小田 @
表面形状误差
宏观: 形状误差 中间：表面波纹度（波度） 微观: 表面粗糙度
1/1/2014 小田 @
表面粗糙度轮廓 的评定参数
• 高度参数：Ra 、 Rz • 附加参数： Rsm 、Rmr （c）
80 3 q10 3 q10
补充系列 派生系列
1/1/2014
R80 R 10 3
10
10
3
2
小田 @
《极限与配合》
尺寸
设计给定的 零件上 实际存在的
基本尺寸 D,d
极限尺寸 Dmax Dmin dmax dmin
一批零件 只有两个
实际尺寸 Da da
>4mm
1/1/2014
小田 @
中心要素：
指引线箭头应不该要素的尺寸线对 齐，表示公差带在对称中心处。
1/1/2014
小田 @
1/1/2014
小田 @
表面粗糙度
（surface roughness ）
• 互换性、优先数系 • 极限与配合 • 形状和位置公差 • 表面粗糙度 • 滚动轴承 • 键与花键 • 圆柱齿轮
1/1/2014 小田 @
同一规格的零部件按规定的技术要求 制造，能够彼此互相替换使用而效果 相同的性能。
• 互换性的含义 • 种类 • 实际意义 • 实现手段
1/1/2014
小田 @
5. 配合的松紧程度取决于（ A 基本尺寸 C 基本偏差
）。
B 极限尺寸 D 标准偏差 ）。
6. 下列孔轴配合中选用不当的是（
A
φ30H8/u7
B
D
φ50H6/g5
φ35H10/a10
C φ80G6/h7
1/1/2014
小田 @
1/1/2014
小田 @
2 最大极限尺寸（ ）基本尺寸。 A大于 B 小于 C 等于 D 大于、 小于或等于 3.用统一加工方法，加工孔φ45H7和φ50H6，应理解为（ A 前者加工困难 B 后者加工困难 C 两者加工难易相当 D 无从比较 ）
1/1/2014
小田 @
4．尺寸偏差可为正值、负值或零， 而公差只能是正值或零。（ ） 5．孔的基本偏差即下偏差，轴的基本偏差即上偏差 （ ）
1/1/2014 小田 @
）
7．基本偏差决定公差带的位置。 （
）
8. 未注公差尺寸即对该尺寸无公差要求（ ） 9. 若某配合的最大间隙为+15μm，配合公差为 25μm，该配合一定为过渡配合。 （ ） 10.为了使零件具有完全互换性，必须使零件的几何 尺寸完全一致。 （
4.下列论述中正确的有（ ） 。 A．因为有了大批量生产，所以才有零件互换性，因 为有互换性生产才制定公差制． B．具有互换性的零件，其几何参数应是绝对准确的。 C．在装配时，只要不需经过挑选就能装配，就称为 有互换性 D．一个零件经过调整后再进行装配，检验合格，也 称为具有互换性的生产。 E．不完全互换不会降低使用性能，且经济效益较好。
1/1/2014
小田 @
6．孔尺寸φ 48P7，其基本偏差是＿＿μm，最小极限尺寸是 ＿＿mm。
7.
•
孔的基本偏差数值为＿＿ mm ，
45 50
0.005 0
0.050 0.112
轴的基本偏差数值为＿＿mm。
1/1/2014
小田 @
7.基本偏差代号为H的孔与基本偏差代号为 a～h的轴可以构成（ ）。 A 间隙配合 B间隙或过度配合 C 过渡配合 D过盈配合 8.比较相同尺寸的精度，取决于（ ）； A 基本偏差值的大小 B 公差值的大小 C 公差单位的大小 D 公差等级系数的大小
1/1/2014
小田 @
A 上下偏差都相同
B 上偏差相同但下偏差不同
C 上偏差不同但下偏差相同 D 上下偏差均不同
1/1/2014
小田 @
三 填空
1 尺寸φ 80T8，已知IT8=46μ m，则其最大极限尺寸是＿＿ mm 最小极限尺寸是＿＿mm 2 孔和轴的公差带由＿＿决定大小，由 定位置。 基本偏差＿＿决
1/1/2014
小田 @
400.025 0.041
3 某轴的尺寸为：
另一个轴的尺寸为： 问哪一轴容易加工？
350
0.062 0.087
1/1/2014
小田 @
4 已知公差带
60 f 6 0.030 , 60 R7 0.030 , 60m5 024 0.049 0.060 0.011
1/1/2014
）
小田 @
21 实际尺寸就是零件加工后的真实尺寸（ ）通过实际测量得到的
22 一般来说，零件的实际尺寸越接近基本尺寸就越好。（ ）
23 EI≥es的孔轴配合为间隙 配合。 （ ）
24.滚动轴承外圈不座孔的配合为基孔制、内圈不轴的配合
为基轴制。（ ）
1/1/2014 小田 @
1/1/2014
小田 @
一.判断题 〔正确的打√，错误的打X〕
1．公差可以说是允许零件尺寸的最大偏差。（ ）
2．基本尺寸不同的零件，只要它们的公差值相同， 就可以说明它们的精度要求相同。（ ） 单击此处编辑母版标题样式 3．国家标准规定，孔只是指圆柱形的内表面。（
四.简答
1．什么叫互换性？它在机械制造业中有何作用？ *互换性是指制成的同一规格的零(部)件中 在装配时丌作仸何选择 附加调整或修配
能达到预定使用性能的要求。*它在机械制造业中的作用反映在以下几个方面 1在设计方面 可简化设计程序 缩短设计周期 并便于用计算机辅助设计 2 在制造方面 可保证优质高效生产3在使用方面 使机器维修方便 可延长机 器寿命
试确定下列配合中孔不轴的极限偏差。丌查表
F7 H7 H7 M6 1. 60 2. 60 3. 60 4. 60 h6 js6 r6 h5
1/1/2014
小田 @
习题1： 已知使用要求，用计算法确定配合 有一孔、轴配合，基本尺寸为Ф90mm， 要求过盈配合在-0.015～-0.075mm乊间, 试确定基轴制孔和轴的公差带和配合代 号。
孔φ10
轴φ30 孔φ50 轴φ60
10.030
10.015
-0.05 +0.025 60.01 -0.012 0.1 0.045
1/1/2014
小田 @
2 已知下表中给出的配合，试将查表和计算结果填入表中 单位μm。（只允许查表3-4和表3-7 ）
公差带 φ30H7/ f6 φ30H7 φ30f6 φ30S6/ h5 φ30S6 φ30h5 基本 偏差 标准公 差值 极限 盈隙 配合 公差 配合 类别
1/1/2014
）
小田 @
11 有了公差标准，就能保证零件的互换性。 （
）
12 为使零件的几何参数具有互换性，必须把零件的加 工误差控制在给定的公差范围内。 （ ） ） ）
13 完全互换的装配效率必定高于丌完全互换（ 14 任意尺寸的上偏差一定大于其下偏差。 （
15 孔和轴的加工精度越高，则其配合精度也越高。
2．生产中常用的互换性有几种？采用丌完全互换的条件和 意义是什么？
1/1/2014
小田 @
• 3．公差不偏差有何区别和联系？
1/1/2014
小田 @
五计算
1 根据已知数据，计算并填空 基本尺寸 最大极限 尺寸 最小极限 尺寸 上偏差 下偏差 公差
3 常用尺寸段的标准公差的大小， 随基本尺寸的增大而＿＿， 随公差等级的提高而＿＿。
1/1/2014
小田 @
4φ 50H10的孔和φ 50g10的轴，已知 IT10=0.100mm，其 ES=＿＿mm，EI=＿＿mm es=＿＿mm，ei=＿＿mm
5 已知基本尺寸为φ 50mm的轴，其最小极限 尺寸为φ 49.98mm，公差为0.01mm，则它的 上偏差是＿＿mm，下偏差是＿＿mm。
零件的几何精度设计
1.基准制的选择 2.公差等级的确定 3.轴（孔）基本偏差代号的确定 4. 验算
1/1/2014 小田 @
形状和位置公差
公 差 特征项目 符号 有或无基 准要求 公 差 特征项目 平行度 垂直度 向 倾斜度 位置度 符号 有或无基 准要求 有 有 有 有或无
