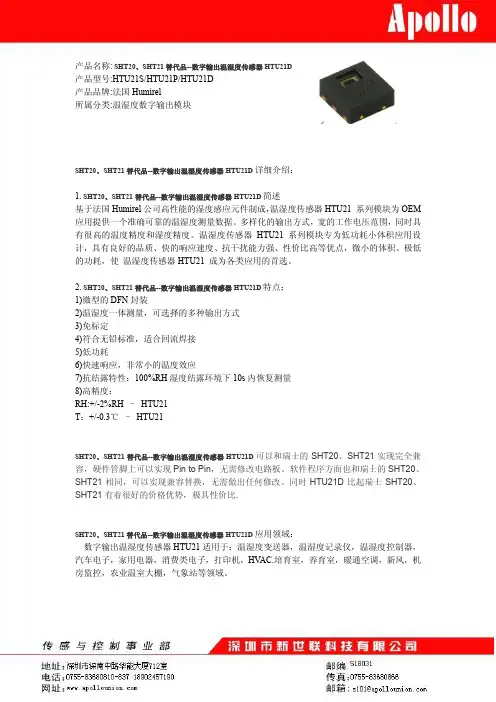

类似SHT20、SHT21数字输出温湿度传感器HTU21D
[键入文字]产品名称: SHT20、SHT21替代品--数字输出温湿度传感器HTU21D产品型号:HTU21S/HTU21P/HTU21D产品品牌:法国Humirel所属分类:温湿度数字输出模块SHT20、SHT21替代品--数字输出温湿度传感器HTU21D 详细介绍：1. SHT20、SHT21替代品--数字输出温湿度传感器HTU21D 简述基于法国Humirel 公司高性能的湿度感应元件制成，温湿度传感器HTU21 系列模块为OEM 应用提供一个准确可靠的温湿度测量数据。
多样化的输出方式，宽的工作电压范围，同时具有很高的温度精度和湿度精度。
温湿度传感器HTU21 系列模块专为低功耗小体积应用设计，具有良好的品质、快的响应速度、抗干扰能力强、性价比高等优点，微小的体积、极低的功耗，使 温湿度传感器HTU21 成为各类应用的首选。
2. SHT20、SHT21替代品--数字输出温湿度传感器HTU21D 特点：1)微型的DFN 封装2)温湿度一体测量，可选择的多种输出方式3)免标定4)符合无铅标准，适合回流焊接5)低功耗6)快速响应，非常小的温度效应7)抗结露特性：100%RH 湿度结露环境下10s 内恢复测量8)高精度：RH:+/-2%RH – HTU21T ：+/-0.3℃ – HTU21SHT20、SHT21替代品--数字输出温湿度传感器HTU21D 可以和瑞士的SHT20、SHT21实现完全兼容，硬件管脚上可以实现Pin to Pin ，无需修改电路板。
软件程序方面也和瑞士的SHT20、SHT21相同，可以实现兼容替换，无需做出任何修改。
同时HTU21D 比起瑞士SHT20、SHT21有着很好的价格优势，极具性价比.SHT20、SHT21替代品--数字输出温湿度传感器HTU21D 应用领域：数字输出温湿度传感器HTU21适用于：温湿度变送器，温湿度记录仪，温湿度控制器，汽车电子，家用电器，消费类电子，打印机，HV AC.培育室，养育室，暖通空调，新风，机房监控，农业温室大棚，气象站等领域。
第六批北京市新技术新产品(服务)名单
北京洋浦伟业科技发展有 梆梆安全移动应用加固系统 限公司 北京诺亚新声科技有限公 听力语言康复情景教学互动 司 系统 北京至诚安邦信息技术有 至诚安邦电磁屏蔽桌 限公司 北京彩智科技有限公司 阳光彩票大数据基础支撑平 台
北京集创北方科技股份有 LCD驱动芯片 限公司 析格玛科技（北京）有限 智能校证 公司 北京匡恩网络科技有限责 匡恩威胁态势感知平台 任公司 北京匡恩网络科技有限责 匡恩网络数控审计保护系统 任公司 北京匡恩网络科技有限责 工控网络安全监管平台 任公司 北京天源迪科信息技术有 天源迪科虚拟运营商业务支 限公司 撑系统软件 北京汉博信息技术有限公 HAPPOK转码压缩软件 司 北京汉博信息技术有限公 HAPPOK智能构图多视频同屏 司 显示系统
应用领域
民生消费 信息化建设 信息化建设 水务管理 水务管理 信息化建设 水务管理 信息化建设 公共安全 数字教育 信息化建设 信息化建设 信息化建设 数字教育 智能交通 其他 其他 信息化建设 数字教育 数字教育
北京雷动云合智能技术有 2D测距识别模块 限公司 北京浩瀚深度信息技术股 下一代智能网络流量监测网 份有限公司 关 北京德火新媒体技术有限 AR沉浸式全景仿真系统 公司 北京奥特美克科技股份有 农田墒情遥感监测系统 限公司 北京奥特美克科技股份有 智慧水务信息管理平台 限公司 北京至诚安邦信息技术有 至诚安邦电动门电磁屏蔽机 限公司 柜 北京奥特美克科技股份有 智能磁电式水表 限公司 北京盈诚科技有限公司 盈诚统一打印支持系统
PSC-043-C P8 新一代信息技术 DKD-PAXY-01 BECS-528 新一代信息技术 新一代信息技术
47
北京极科极客科技有限公 智能路由器 司
HC5661A、 HC5861B、 HC5863、 HC5642、G12 新一代信息技术 、HC5611、 C312A、C312B 、C103B、 C312C、CX43 V1.0 V1.0 V2.0 V2.0 V1.0 Mars4 V1.0 V1.0 V.10 INS-T V2.0 AB-SJG型 AB-SJH型 V1.0 V1.0 V3.0 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术 新一代信息技术
光电探测器列表
紫外探测器：碳化硅（SiC）材质，响应波段200-400nm。
应用：火焰探测和控制、紫外测量、控制杀菌灯光、医疗灯光的控制等。
————————————————————————————————————————————可见光探测器：硅（Si）材质，响应波段200-1100nm。
有室温、热电制冷两种形式，可以带内置前放，有多种封装形式可选。
主要用在测温、激光测量、激光检测、光通信等领域。
————————————————————————————————————————————红外探测器（1）：锗（Ge）材质，响应波段0.8-1.8um，有室温、热电制冷、液氮制冷三种形式，可以带内置前放，有多种封装形式可选。
主要应用在光学仪表、光纤测温、激光二极管、光学通信、温度传感器等————————————————————————————————————————————红外探测器（2）：铟钾砷（InGaAs）材质，响应波段0.8-2.6um，波段内可以进行优化。
有室温、热电制冷、液氮制冷三种形式，可以带内置前放，可以配光纤输出，多种封装形式可选。
主要应用在光通信、测温、气体分析、光谱分析、水分分析、激光检测、激光测量、红外制导等领域。
————————————————————————————————————————————红外探测器（3）：砷化铟（InAs）材质，响应波段1-3.8um，有室温和热电制冷两种，可以配内置前放，多种封装形式可选。
主要用于激光测量、光谱分析、红外检测、激光检测等领域。
红外探测器（4）：锑化铟（InSb）材质，响应波段2-6um，液氮制冷，可以带内置前放，多种封装形式可选。
主要应用在光谱测量、气体分析、激光检测、激光测量、红外制导等领域。
————————————————————————————————————————————红外探测器（5）：硫化铅（PbS）材质，响应波段为1-3.5um，有室温和热电制冷两种，可以带内置前放，多种封装形式可选。
SHT10,SHT11,SHT20,SHT21替代品温湿度传感器HTU21D
2．传感器的特点
·完整的互换性，在标准环境下无需校准 ·长期处于湿度饱和状态，可以迅速恢复 ·自动组装工艺生产，无铅材料制成，适合回流焊 ·每个传感器具有单独标记，可追溯生产源头
应用举例
·家庭应用 ·医疗领域 ·打印机 ·加湿器
3．性能规格
参数
储藏温度
供电电压（峰值）
湿度测量范围
温度测量范围
VDD to GND 数字 I/O 口引脚（DATA/SCK）to VDD 每个引脚输入电流
电池电量不足警报在电源电压下降到2.25V 以下时激活。内部加热器用于传感器功能性诊断 —温度升高时相对湿度降低。加热器功耗大约为5.5mW ，可使温度升高0.5 – 1.5°C。OTP 重 加载为一个安全功能，可以在每次测量前将整个OTP 设置加载到寄存器，加热器位除外。 HTU21 中此功能默认为禁止状态，且不推荐用户使用。请采用软复位代替-它包含OTP 重加 载。
· 采用 DFN 封装 · 温度和湿度值数字输出，I2C 接口 · 全量程标定 · 无铅材料，适合回流焊 · 低功耗产品 · 快的响应时间和非常低的温度系数
· 温湿度传感器HTU21D郑：18070430980
1．传感器简述 法国Humirel公司新一代HTU21D温度和湿度传感器在尺寸与智能方面建立了新的标准：它嵌
读和写用户寄存器的 I2C 通讯如图 所示：
图中读和写寄存器时序 –灰色部分由HTU21控制。 在此示例中， 分辨率设置为8bit /
12bit。 21、CRC-8 校验和计算
当HTU21传感器通过I2C协议通讯时，8位的CRC校验可被用于检测传输错误，CRC校验 覆盖所有由传感器传送的读取数据。I2C协议的CRC校验属性见下表：
12 位 8位
GF Piping Systems 2016 塑料焊接设备和工具产品手册说明书
d-d
code weight
(mm)
(kg)
20 ‐ 63 790131005 50,000
卡具片
• 每种尺寸的卡具片都不同。 用于夹持和定位管材部件。
d
code weight Pieces
(mm)
(kg)
20 790131038 0,090
1
25 790131039 0,090
1
32 790131040 0,052
1
790133027 0,400
1
790133028 0,691
1
790133029 0,644
1
790133030 0,500
1
790133031 0,600
1
790133032 0,600
1
790133463 0,560
1
790133033 0,700
1
790133034 0,270
型号：
• 整装的红外焊接设备，可焊接SYGEF Standard、SYGEF Plus、PROGEF
Standard、PROGEF Natural、PROGEF Plus、 ecoFIT，尺寸范围为d 63-225 mm，2个USB 接口，带图标的单色显示器，支持12种语言。
• 主机（1 个） • 加热器总成(1 件) • 切削器总成(1 件) • 可移动卡具平台（1 个） • 卡具片d 63-225 mm (每种尺寸8片) • PE管帽 d 63-225 mm (每种尺寸4个) • 运输锁定件（1 个） • 梅花/开口扳手 13 mm (1 把) • 清洁刷 (1 把) • 连接电缆400 V - 230 V (1 个) • 手柄球（1 个） • 手册(1 本) • 单相 AC (50/60 Hz) 230 V L/N/PE 或 三相 AC (50/60 Hz) 400 V/230 V L1/L2/L3/N/PE • 工作台，高洁净(1 张) • 管材定位器(1 件) • 六角扳手 5 mm (1 把) • 六角扳手 6 mm (1 把)
西门子
拆分词条西门子数控系统目录简介功能元件发展历史西门子数控系统详解1. 西门子产品种类2. 西门子产品功能3. 数字驱动简介功能元件发展历史西门子数控系统详解 1. 西门子产品种类2. 西门子产品功能3. 数字驱动展开简介是一个集成所有数控系统元件（数字控制器，可编程控制器，人机操作界面）于一体的操作面板安装形式的控制系统。
所配套的驱动系统接口采用西门子公司全新设计的可分布式安装以简化系统结构的驱动技术，这种新的驱动技术所提供的DRIVE-CLiQ接口可以连接多达6轴数字驱动。
外部设备通过现场控制总线西门子数控系统PROFIBUS DP连接。
这种新的的驱动接口连接技术只需要最少数量的几根连线就可以进行非常简单而容易的安装。
SINUMERIK802D sl为标准的数控车床和数控铣床提供了完备的功能，其配套的模块化结构的驱动系统为各种应用提供了极大的灵活性。
性能方面经过大大改进的工程设计软件（Sizer，Starter）可以帮助用户完成从项目开始阶段的设计选型，订货直到安装调试全部过程中的各项任务。
售后服务中，西门子维修和保养对于系统的稳定运转起到非常重要的作用。
功能相对于802D在性能上有许多的改进，为广大的客户在希望扩大应用领域和范围方面提供了更多的可能和受益，例如：可以方便的使用 DIN 编程技术和 ISO 代码进行编程，卓越的产品可靠性，数字控制器，可编程控制器，人机操作界面，输入/输出单元一体化设计的系统结构，由各种循环和轮廓编程提供的扩展编程帮助技术，通过DRIVE-CLiQ 接口实现的最新数字式驱动技术提供了统一的数字式接口标准，各种驱动功能按照模块化设计，可以根据性能要求和智能化要求灵活安排，各种模块不需要电池及风扇，因而无需任何维护。
各种功能体现了西门子公司最新的产品创新技术，例如5个数字驱动轴，其中任意4个都可以作为联动轴进行插补运算，另一个作为定位轴使用，同时，还提供一个相应的数字式主轴（模拟主轴即将推出）作为一个变型使用, 在带C 轴功能时，可以采用3个数字轴，一个数字主轴，一个数字辅助主轴和一个数字定位轴的配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• • • • • 低成本ＯＥＭ应用磁性测量技术小型结构ＩＰ５２防护等级宽工作温度范围产品说明
特点
应用
• • • • • • • • • • • • • • • • • •
• •
• •
ＥＤ－２０数字输出全封装磁性编码器是为中型工业反馈应用传感器，采用滚珠轴承设计，分辨率从２００到１０２４线。
该传感器配有专门的信号放大器以便实现信号的长距离传输，同时还提供反向极性保护。
ＥＤ－２０系列可提供高电压差动、低电压差动和开路电极（ＮＰＮ）输出。
每转１８０°可提供一个脉冲输出。
与光电技术相比，采用磁性技术可以拥有更好的电气封装和更宽的温度范围，以及极长的使用寿命。
磁性测量技术
封装电路／密封结构适用于恶劣工作环境方波输出
高压或低压差动输出良好的旋转力矩抗污染ＩＰ５２封装
金属螺纹接口安装
宽工作温度范围（－４０℃～８５℃）可按用户要求定制外壳及转轴稳定性好－无光衰减
船舶或航空马达速度和位置控制船舶操作舵或阀位控制反馈检测泵的速度与位置照相机位置与控制Ｘ／Ｙ轴定位发动机反馈医疗诊断设备收录机面板阀门位置注射泵
性能参数
工作温度轴承安装转矩
最大转速转轴寿命偏离量标准输出１０２４，５１２，４００，２５６，２００线每转（４线＝１脉冲）－４０℃～８５℃（更宽温度范围请与工厂联系）３０００ ＰＲＭ３０，０００，０００次循环滚珠轴承
相对于０．７５的安装面积最大偏差为０．１０＂最大１０ｉｎ ＊ Ｌｂ
厂家保留在未经通知的情况下更新和修改此参数的权力。
注：所有数据均在正常输入电压，２５℃环境温度下测试。
工作电压（ＶＤＣ）工作电流ＨＶＤ ＆ ＬＶＤ：２５ｍＡ（高电压差动和低电压差动）；ＮＰＮ：１５ｍＡ（ＮＰＮ开路电极）电气参数
性能参数
ＨＶＤ：６．５～３２ＶＤＣ；ＮＰＮ ＆ ＬＶＤ：±０．２５ＶＤＣ
径向负载（Ｌｂｓ）径向间隙（ｉｎ）轴向拉力（Ｌｂｓ）
最大转速轴向间隙（ｉｎ）轴向压力（Ｌｂｓ）轴向负载（Ｌｂｓ）最大４．５（２０Ｎ）最大２．２５（１０Ｎ）３００ＰＲＭ
最大０．００５（０．１０ｍｍ）
相对于０．６（１５．２ｍｍ）安装面最大０．０１０（０．２５ｍｍ）４０（９Ｎ）６（１．３Ｎ）
机械参数
冲击
工作温度湿度热冲击储存温度
振动环境参数
MIL-STD-202F Method 204D Test Condition B MIL-STD-202F Method 213B Test Condition C MIL-STD-202F Method 103B Test Condition A MIL-STD-202F Method 107G Test Condition A
－４０℃～８５℃－５５℃～１２５℃
电压输出高输出类型ＨＶＤ：２ＣＨ 方波； ＬＶＤ：２ＣＨ 方波； ＮＰＮ开路电极：ｗ／１０Ｋ Ｐｕｌｌ ｕｐ ２ＣＨ 方波ＨＶＤ ＆ ＬＶＤ（Ｖ＋）：４００ｍＶ最大； ＮＰＮ：４．７５ＶＤＣ
电压输出低
ＨＶＤ ＆ ＬＶＤ：４００ｍＶ最大（１６ｍＡ）； ＮＰＮ：１２５ｍＶ最大（１６ｍＡ）
外形尺寸Array
方波输出
产品选型示例
ＨＶＤ：高电压差动； ＬＶＤ： 低电压差动； ＮＰＮ： 开路电极
型号
连接（Ｐ＝插针式）输出（Ｑ＝方波输出）
ＥＤ－２０数字输出全封装磁性编码器
ＥＤ－２０－ＸＸＸ－ＲＲＲＲ－Ｑ－Ｐ
输出选项（０２００＝２００位，０２５６＝２５６位，０４００＝４００位，
０５１２＝５１２位，１０２４＝１０２４位）
