衍射实验
光的干涉与衍射现象实验研究
光的干涉与衍射现象实验研究光是一种波动现象，当光通过障碍物或通过两个或多个波源时，会产生干涉与衍射现象。
光的干涉与衍射现象是光学中的重要现象，对于深入理解光的性质和相应的实验研究具有重要意义。
实验一：光的干涉实验首先，我们可以通过一块狭缝板实验来研究光的干涉现象。
将狭缝板固定在一个平面上，然后利用一个单色光源射向狭缝板。
通过观察光通过狭缝板后在屏幕上形成的干涉条纹，我们可以看到明暗相间、纵横交错的干涉图案。
这是由于光通过不同的狭缝，经过不同的路径到达屏幕上形成的干涉现象。
当两束光波的相位差为整数倍的情况下，它们会相长干涉，形成明纹；当相位差为奇数倍时，会相消干涉形成暗纹。
这样的干涉现象使得我们能够观察到光的波动性，证明了光是一种波动现象。
实验二：光的衍射实验在光的干涉实验中，我们提到了光通过狭缝板后形成的干涉条纹。
同样，我们可以利用狭缝板进行光的衍射实验来观察光的衍射现象。
在实验中，我们可以将一块光透过度和一块狭缝板放置在同一平面上，然后利用单色光源射向狭缝板。
通过观察在屏幕上形成的衍射图案，我们可以看到中央亮纹和众多暗纹环绕的衍射图案。
这是因为，当光通过狭缝板时，因为狭缝的存在，光的传播方向会发生改变，从而产生了衍射现象。
这种衍射现象会使得光的能量分布在屏幕上形成特定的图案。
通过研究这一衍射图案，我们可以更好地理解光的波动性，并且应用于许多实际领域，比如天文学和光学显微镜等。
实验三：Young双缝干涉实验Young双缝干涉是光的干涉实验中最经典的实验之一。
在这个实验中，我们利用两个平行的狭缝，让光通过这两个狭缝，并通过观察在屏幕上形成的干涉图案来研究光的干涉现象。
在实验中，我们可以调整两个狭缝之间的间距，通过改变光源的角度和波长，观察到不同的干涉图案。
这种干涉图案表现为一系列明暗相间的条纹，称为干涉条纹。
Young双缝干涉实验进一步证明了光是一种波动现象，并具有干涉的性质。
通过这个实验，我们可以精确地测量光的波长，并且可以研究光的干涉现象的原理和性质。

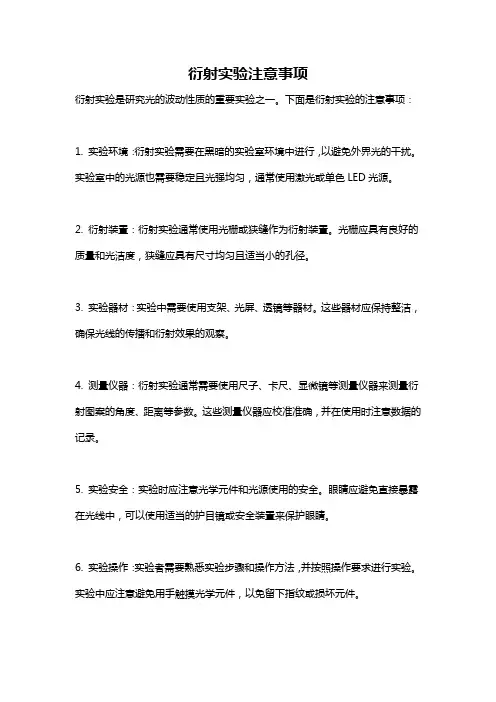

衍射实验注意事项
衍射实验注意事项衍射实验是研究光的波动性质的重要实验之一。
下面是衍射实验的注意事项：1. 实验环境：衍射实验需要在黑暗的实验室环境中进行，以避免外界光的干扰。
实验室中的光源也需要稳定且光强均匀，通常使用激光或单色LED光源。
2. 衍射装置：衍射实验通常使用光栅或狭缝作为衍射装置。
光栅应具有良好的质量和光洁度，狭缝应具有尺寸均匀且适当小的孔径。
3. 实验器材：实验中需要使用支架、光屏、透镜等器材。
这些器材应保持整洁，确保光线的传播和衍射效果的观察。
4. 测量仪器：衍射实验通常需要使用尺子、卡尺、显微镜等测量仪器来测量衍射图案的角度、距离等参数。
这些测量仪器应校准准确，并在使用时注意数据的记录。
5. 实验安全：实验时应注意光学元件和光源使用的安全。
眼睛应避免直接暴露在光线中，可以使用适当的护目镜或安全装置来保护眼睛。
6. 实验操作：实验者需要熟悉实验步骤和操作方法，并按照操作要求进行实验。
实验中应注意避免用手触摸光学元件，以免留下指纹或损坏元件。
7. 数据分析：实验完成后需要对实验数据进行分析和处理。
在数据处理过程中，应注意排除人为误差，并使用适当的数学方法和图表来展示实验结果。
8. 实验结果验证：衍射实验的结果应符合理论预期。
实验者需要对实验结果进行验证，并不断提高实验的准确性和精确度。
9. 实验报告撰写：实验完成后，应撰写实验报告。
实验报告应包括实验目的、原理、实验步骤、数据分析和结果讨论等内容。
实验报告中的实验数据可以使用图表的形式表达，使得实验结果更加直观和清晰。
以上是衍射实验的注意事项，通过严格遵循这些注意事项，能够保证实验的准确性和可靠性，以及得到有意义的实验结果。
实验者应在实践中不断积累经验，提高实验的技巧和判断能力，以便更好地进行衍射实验。
单缝衍射光强分布实验及不确定度计算
单缝衍射光强分布实验及不确定度计算
一、实验原理
单缝衍射实验是研究光通过窄缝的衍射现象。
当单色光照射在窄缝上时，光线会绕过窄缝并在屏幕上产生衍射条纹。
根据波动理论，这些条纹的宽度和形状可以通过衍射角和缝宽来计算。
二、实验步骤
1.准备实验器材：单缝装置、激光器（发出波长已知的单色光）、屏幕、尺子、测角
仪。
2.将激光器固定在单缝装置上，确保光束垂直照射在单缝上。
3.将屏幕放在离单缝一定距离的位置，确保屏幕上的衍射条纹清晰可见。
4.使用尺子测量单缝的宽度（精确到0.01mm）。
5.使用测角仪测量衍射条纹之间的角度（精确到0.1°）。
6.记录数据，至少进行3次实验以减小误差。
三、不确定度计算
根据实验数据，我们可以计算出衍射条纹的宽度和形状。
不确定度可以通过以下公式计算：
其中，ΔI是总不确定度，I是衍射条纹的平均光强，N是实验次数，ΔI0是激光器的光强波动范围。
四、实验结果与讨论
根据实验数据，我们可以得出衍射条纹的宽度和形状，以及它们与缝宽和波长的关系。
同时，我们还可以讨论不确定度对实验结果的影响。
光的衍射和多缝干涉实验
光的衍射和多缝干涉实验光的衍射和多缝干涉实验是光学实验中的两个重要实验现象。
通过这两个实验，我们可以深入了解光的性质以及光的波动性。
本文将分别介绍光的衍射和多缝干涉实验的原理、装置以及实验结果的分析。
一、光的衍射实验1. 原理：光的衍射是光通过窄缝或物体边缘时发生的现象，衍射实验可以证明光的波动性。
当光波从一个窄缝或物体边缘通过时，波的前端会弯曲，形成一系列的圆弧形波前。
这些波前相互干涉，形成衍射波。
2. 装置：进行光的衍射实验时，我们需要准备以下装置：- 光源：可以使用激光光源或单色光源。
- 玻璃或金属板：用于制作窄缝或物体边缘。
- 屏幕：将光经过衍射后的图案投射到屏幕上。
3. 实验步骤及结果分析：- 将光源置于适当位置，使其照射到窄缝或物体边缘上。
- 调整光源和屏幕的距离，观察屏幕上的图案。
- 观察到在屏幕上出现一系列相互交汇的亮暗条纹，这些条纹就是衍射的结果。
二、多缝干涉实验1. 原理：多缝干涉实验是通过光通过具有多个并列缝隙的光栅时所产生的干涉现象。
当光波通过缝隙时，波的前端会形成一系列的凸起和凹陷，这些波前相互干涉，形成干涉图案。
2. 装置：进行多缝干涉实验时，我们需要准备以下装置：- 光源：可以使用激光光源或单色光源。
- 光栅：具有多个并列缝隙的光栅。
- 屏幕：将干涉图案投射到屏幕上。
3. 实验步骤及结果分析：- 将光源置于适当位置，使光线通过光栅。
- 将屏幕放置在适当位置接收干涉图案。
- 观察屏幕上的干涉图案，可以看到一系列明暗交替的条纹。
实验结果分析：光的衍射和多缝干涉的实验结果表明，光具有波动性。
光的衍射实验通过窄缝或物体边缘的衍射现象，展示了光波前的形态变化。
多缝干涉实验则展示了光波通过多个缝隙时的干涉现象，形成明暗交替的条纹。
通过光的衍射和多缝干涉实验，我们可以深入了解光的波动性质。
这些实验在光学研究和实际应用中有着重要的意义，例如光栅成像、光学仪器等领域。
在实验过程中，我们可以通过调整装置的参数，如改变缝隙宽度和间距，观察到不同的干涉图案，从而进一步研究和理解光的性质。
测量光的衍射现象
测量光的衍射现象在物理学中，光的衍射是指光波在遇到物体边缘或孔径时发生弯曲和扩散的现象。
衍射是一种常见的光学现象，对于我们理解光的性质和应用具有重要的意义。
本文将介绍测量光的衍射现象的方法和技术。
一、狭缝衍射实验狭缝衍射实验是最基本的衍射实验之一。
它通过光通过一道狭缝后的分布进行观测，以研究光的衍射规律。
在实验中，我们可以使用一台光源和一个狭缝装置。
狭缝的宽度和光的波长决定了衍射现象的特点。
实验过程中，我们需要调整光源的亮度和位置，使光射入狭缝后形成衍射条纹。
我们可以使用显微镜或光屏来观察和测量衍射条纹的位置和间距。
通过记录和分析这些数据，我们可以计算出狭缝的宽度和光的波长。
二、衍射光栅测量衍射光栅是一种常用的测量光的衍射现象的工具。
它是一种由许多平行的狭缝构成的光学元件，通过光线的衍射来产生特定的衍射图案。
利用衍射光栅的特性，我们可以进行光的波长测量。
在使用衍射光栅进行测量时，我们需要将光源放置在适当的位置，使光线通过光栅后产生衍射。
通过观察和测量衍射的角度和间距，我们可以推导出光的波长。
衍射光栅的特点是具有高分辨率和高效率的衍射效果，因此被广泛应用于光谱仪、激光器、光学测量等领域。
三、夫琅禾费衍射实验夫琅禾费衍射实验是一种经典的光学实验，通过观察物体边缘发生的衍射现象，研究光的衍射规律。
在实验中，我们可以利用夫琅禾费原理来解释衍射现象。
实验中，我们可以使用一台光源和一个透光的物体。
光线通过物体的边缘后发生衍射，并在屏幕上形成衍射图样。
通过调整光源和屏幕的位置，我们可以观察和测量衍射图样的特点。
通过夫琅禾费衍射实验，我们可以研究光的衍射图案，并利用衍射图案的特点来测量物体的尺寸和形状。
结论测量光的衍射现象是一个复杂而又有趣的物理实验。
通过合适的方法和技术，我们可以观察和测量光的衍射图案，进而了解光的特性和行为。
狭缝衍射实验、衍射光栅测量和夫琅禾费衍射实验是常用的测量方法，它们在光学研究和应用中具有重要的作用。
光的衍射与衍射实验
光的衍射与衍射实验衍射是光线通过或激射物体后，绕过障碍物，进入非直达路径形成的一种现象。
衍射现象是光的波动性的直接证据之一。
而衍射实验是用来观察和研究光的衍射现象的重要手段。
一、衍射现象的原理光波在传播过程中，会受到障碍物的干涉和散射作用，使得光线发生偏折和扩张，形成了衍射现象。
衍射遵循一定的规律，主要由光的波长和衍射孔（物体边缘或细缝）的尺寸决定。
二、单缝衍射实验单缝衍射实验是最基本的衍射实验之一。
该实验可以通过光通过单缝后，在屏幕上形成特定的衍射图样来观察和研究光的衍射现象。
实验步骤：1.准备一个黑暗的实验室环境，并将光源置于合适的位置。
2.在光源后方放置一个狭缝或一条细缝。
3.在远离狭缝或细缝的位置放置一个屏幕。
4.调整实验装置，使得光线通过狭缝或细缝后，能够尽可能平行地照射到屏幕上。
5.观察屏幕上形成的衍射图样。
实验结果：利用单缝衍射实验可以观察到以下现象：1.衍射图样呈现出中央明亮、两侧暗的光条纹。
2.随着光的波长减小或狭缝/细缝宽度增加，衍射角度和衍射的程度也会增大。
三、双缝干涉与衍射实验双缝干涉与衍射实验是另一种常见的衍射实验方法，它不仅可以观察到衍射现象，还能观察到干涉现象。
实验步骤：1.准备一个黑暗的实验室环境，并将光源置于合适的位置。
2.在光源后方放置两个平行的狭缝或细缝。
3.在远离双缝的位置放置一个屏幕。
4.调整实验装置，使得两个狭缝或细缝产生的光线能够尽可能平行地照射到屏幕上。
5.观察屏幕上形成的衍射和干涉图样。
实验结果：利用双缝干涉与衍射实验可以观察到以下现象：1.中央位置呈现出明亮的干涉条纹，表现出明暗交替的效果。
2.两侧位置呈现出衍射形式，也呈现出明暗交替的效果。
3.随着狭缝或细缝的宽度减小或光的波长增大，干涉和衍射的明暗交替效果更加明显。
结语：通过光的衍射实验，我们可以深入了解光的波动性质以及与其相关的现象。
衍射是一种重要的物理现象，在实验中能够直观地展示光的波动特征。
光的衍射实验揭示光的衍射现象
光的衍射实验揭示光的衍射现象光的衍射是光通过狭缝或物体边缘时，光波的传播方向发生改变的现象。
光的衍射实验是揭示光的衍射现象的重要方法之一。
本文将介绍光的衍射实验和实验结果，以及对光的衍射现象的解释。
光的衍射实验通常可以通过一条窄缝和一个屏幕进行。
将光源置于窄缝后，光经过窄缝后会形成一个波前，而这个波前会向四周辐射，经过一段距离后到达屏幕上。
实验可以通过观察屏幕上形成的亮暗条纹来研究光的衍射现象。
实验结果表明，当窄缝越窄时，屏幕上的亮暗条纹越清晰。
这是因为窄缝越窄，光越容易发生衍射，波前的形态和干涉产生的亮暗条纹就越明显。
当窄缝足够宽时，屏幕上的亮暗条纹就不再清晰可见。
光的衍射现象可以通过光的波动性来解释。
光的波动性表现为光的传播遵循波动方程，即光在传播过程中会发生波动和干涉。
当光经过窄缝时，窄缝成为新的波源，这个波源会辐射出一系列的次级波源。
这些次级波源会干涉，形成亮暗条纹。
光的衍射现象还可以用惠更斯原理来解释。
惠更斯原理认为，每个波前上的每一点都可以看作是次级波源。
当这些次级波源发出次级波时，次级波相互干涉会形成新的波前。
这个波前的形态决定了光的传播方向和干涉亮暗的分布。
光的衍射实验除了窄缝实验，还可以通过光通过物体边缘的实验来研究光的衍射现象。
当光通过物体边缘时，物体的边缘会成为次级波源，辐射出新的次级波，并形成衍射和干涉现象。
这可以通过观察光通过狭缝或光栅时形成的亮暗条纹来研究。
光的衍射现象在日常生活中有着广泛的应用。
例如，在显微镜中，光的衍射现象使我们能够看到非常小的细胞和组织结构。
在天文学中，光的衍射现象使我们能够观测到天空中的星星和行星。
在光学仪器中，光的衍射现象也是调整镜头和光学元件的重要方法。
总结：光的衍射实验揭示了光的衍射现象，即光在通过窄缝或物体边缘时会发生波动和干涉。
光的衍射现象可以通过观察屏幕上的亮暗条纹来研究。
光的衍射现象可以用光的波动性和惠更斯原理解释。
这个实验结果对于光学研究和应用具有重要意义。
光的干涉与衍射的实验
光的干涉与衍射的实验在物理学中，光的干涉与衍射是研究光波行为的重要实验现象。
通过这些实验，我们可以深入了解光的特性和波动性质。
本文将介绍光的干涉与衍射的基本原理和实验过程，以及实验所需的设备和注意事项。
一、实验原理1. 光的干涉干涉是指两个或多个波源的波纹相互叠加所产生的现象。
当具有相同频率和相同振幅的光波相遇时，它们会相互干涉，形成互相增强或互相抵消的干涉图案。
这是由于光波的波动性质所导致的。
2. 光的衍射衍射是指光波在通过一个绕射孔或障碍物时发生弯曲的现象。
当光通过一个狭缝或孔径时，会发生衍射现象，形成衍射图案。
衍射图案通常表现出明暗相间的条纹，这是光波的波动性质的结果。
二、实验材料与设备1. 激光器或单色光源：用于产生单色、相干的光波。
2. 多缝或单缝装置：用于产生干涉或衍射图案的光栅。
3. 透镜：用于调节光的衍射或干涉程度。
4. 探测屏：用于观察干涉或衍射图案。
5. 实验室辅助设备：如三脚架、光源支架、光屏等。
三、实验步骤1. 准备工作确保实验室环境安静，以减少外界干扰。
将激光器或单色光源等设备安装好，准备好透镜和光栅。
2. 光的干涉实验将光源对准光栅，使光通过光栅之后形成干涉图案。
使用透镜可以调节光的干涉程度和图案清晰度。
将探测屏放置在干涉图案的观察位置，观察干涉条纹的形成和变化。
3. 光的衍射实验将光源对准单缝或多缝装置，使光通过孔径并在探测屏上形成衍射图案。
使用透镜可以调节衍射图案的清晰度和大小。
四、注意事项1. 安全使用光源：激光器等光源可能对眼睛造成伤害，使用时要注意避免直接照射眼睛。
2. 实验环境控制：尽量去除实验室中的杂波和干扰，以确保观察到清晰的干涉和衍射图案。
3. 透镜调节：透镜的位置和焦距会影响干涉和衍射图案的清晰度，需仔细调整透镜位置。
4. 精准测量：使用精密的探测屏测量干涉或衍射图案的位置和角度，以便进行后续数据分析。
五、实验应用光的干涉与衍射实验在许多领域都有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
夫朗和费和菲涅尔衍射
一、实验目的
1、观察夫朗和费単缝和圆孔衍射图样
2、观察菲涅尔単缝和圆孔衍射图样
二、实验原理
衍射分类：观察光衍射的装置，通常由三个部分组成：光源、衍射物（缝或孔等障碍物）、观察屏。
按三者相对位置的不同，可以把衍射分为两大类。
一类是菲涅尔衍射，在菲涅尔衍射中，光源到障碍物，或障碍物到屏的距离为有限远，称为近场衍射，这类衍射的数学处理比较复杂。
另一类是夫朗和费衍射，此时光源到障碍物，以及障碍物到屏的距离都是无限远，称为远场衍射。
这时入射光和衍射光均可视为平行光。
在实验室中，常需用凸透镜来实现夫朗和费衍射。
1、夫朗和费单缝衍射
单缝夫朗和费衍射的实验光路如下图所示。
光源S 发出的光经凸透镜L’变成平行光，垂直照射到单缝上，单缝的衍射光由凸透镜L 会聚在屏H 上，屏上将出现与缝平行的衍射条纹。
根据惠更斯—菲涅耳原理，入射光的波阵面到达单缝，单缝中的波阵面上各点成为新的子波源，发射初相相同的子波。
这些子波沿不同的方向传播并由透镜会聚于屏上。
如图中沿θ方向传播的子波将会聚在屏上P 点。
θ角叫做衍射角，它也是考察点P 对于透镜中心的角位置。
沿θ角传播的各个子波到P 点的光程并不相同，它们之间有光程差，这些光程差将最终决定P 点叠加后的光强。
从上图中容易看出，单缝的两端A 和B 点发出的子波到P 点的光程差最大，在图中为线段AC 的长度，我们称它为缝端光程差（或最大光程差），等于： sin AC a θ=
①单缝夫琅和费衍射明纹、暗纹条件： sin (21)2a K λ
θ=±+ 明纹
sin a K θλ=± 暗纹
②中央明纹宽度：中央明纹的宽度为次级条纹的两倍。
在屏中心O 点，会聚在此点的所有子波光程相等，振动同相，叠加时相互加强，使O 点成为衍射条纹中最亮的中央明纹的中心。
③单缝衍射条纹的特征：
亮度分布：中央明纹最亮，各级明纹的亮度随着级数的增大而减弱，它在与狭缝垂直的方向上扩展开来，如果用狭缝平行的线光源，则在接收屏幕上将会看到一组平行于狭缝的衍射条纹。
条纹宽度：通常把相邻暗纹中心间的距离定义为明纹宽度。
则由衍射暗纹位置公式可知，各次级明条纹的线宽度为： f x a
λ∆=，而中央明纹线宽度为2x ∆。
条纹位置和宽度与缝宽和波长的关系
由前面条纹位置的特征。
单缝衍射各级条纹的位置和宽度都与缝宽成反比，与入射波波长成正比。
这表示缝愈窄，条纹位置离中心愈远，条纹排列愈疏，观察和测量愈清楚准确。
相反，缝愈宽衍射愈差。
当缝宽大到一定的程度，较高级次的条纹因亮度很小，明暗模糊不清，形成很暗的背景，其他级次较低的条纹完全并入衍射角很小的中央明纹附近，形成单一的明纹，这就是几何光学中所说的单缝的像。
这时衍射现象消失，成为直线传播的几何光学，这表明几何光学是波动光学的极限情况。
2、菲涅尔単缝衍射
菲涅尔単缝衍射实验光路如下图所示
由菲涅尔衍射原理：11(1)22
n n a a A +=+- 当观察屏不动时，改变缝宽，半波带的数目改变；当半波带的数目为奇数时，屏中央出现亮条纹，当半波带的数目为偶数时，屏中央出现暗条纹。
缝宽不变时，移动屏，当半波带的数目为奇数时，屏中央出现亮条纹，当半波带的数目为偶数时，屏中央出现暗条纹。
当缝宽改变到很小或屏较远时，菲涅尔衍射转化为夫朗和费衍射。
3、菲涅尔圆孔衍射 菲涅尔圆孔衍射实验光路如上图所示，由菲涅尔衍射原理：11(1)22
n n a a A +=+- 当改变圆孔的直径或改变观察距离时，屏中央发生明暗变化。
三、实验仪器：激光电源，激光器，钠灯，测微目镜，可调狭缝，白屏，f=6.2mm 扩束镜，小孔，调整架，底座。
四、实验步骤：(1) 夫郎和费单缝衍射实验的关键在于调节各器件的准直，小孔和单缝之间的距离必须保证满足远场条件，光源为钠灯。
将小孔放置在透镜的焦点上组成平行光，投射在狭缝上，使目镜内刻线和衍射条纹平行。
用测微目镜测出中央处最大宽度e 。
(2) 菲涅尔单缝衍射 激光器通过扩束镜（以不满足远场条件）投射到单缝上，可在屏幕上出现衍射条纹，缓慢地连续地将单缝由窄变宽，同时注意屏幕上的图样，即可观察到与理论分析结果一致。
(3) 菲涅尔圆孔衍射 将衍射单缝换成1.5 mm 的衍射园孔，将屏幕逐渐远离园孔，将看到中心点由亮—暗—亮的衍射结果。
五、注意事项：圆孔、狭缝不能太大，观察屏与光轴垂直。
六、数据处理
画出看到的衍射图
七、讨论思考题
1、菲涅尔衍射条件?
2、夫琅和费衍射条件?
3、夫琅和费単缝衍射条纹变化规律?
4、夫琅和费圆孔衍射，圆孔直径变化时，衍射条纹如何变化？
5、分析缝宽、观察距离改变时菲涅尔衍射结果的改变？
6、菲涅尔圆孔衍射衍射条纹如何变化？。
