采煤新技术、新工艺共73页
煤矿新技术-新工艺-新设备、新材料
煤矿新技术新工艺、新设备新材料肥矿技师学院2014 ．2一、教学目的通过对掘进、采煤新技术、新工艺、新设备新材料的运用，提高生产效率、保证安全生产、节约生产成本的目的。
二、教学重点掘进锚、网、喷技术实现快速掘进。
综采放顶煤技术的运用与实施三、教学难点锚索支护放顶煤步距四、教学方法讲授。
五、教学用具板书、幻灯片。
六、课时分配第一部分掘进新技术新工艺6 课时。
第二部分综采液压支架在特殊情况下的处理4 课时。
第三部分综采放顶煤工艺流程及技术4 课时七、教学内容第一部分掘进新技术新工艺综掘机在半煤岩巷道中的快速掘进，巷道支护是制约掘进速度的大问题，如何才能在保证支护安全可靠的前提下快速的安设巷道支护，半煤岩巷道复合顶板是巷道支护技术的一个重点，也是影响矿井的正常生产和安全的主要方面之一，因此，综掘机怎样在半煤岩巷道中的快速掘进具有非常重要的现实意义。
采用锚杆、锚网、锚索联合支护的施工方案有效控制了半煤岩巷道复合顶板的稳定和变形，一次进巷成功，避免了施工后由于压力显现的返修，顶板及两帮采用等强螺纹钢锚杆和金属网，根据围岩特性，合理选择支护参数，降低了成本投入，节约了支护材料和劳动力，获得了较好的经济效益。
锚杆、锚网、锚索联合支护的施工技术方案不仅在技术上可行，安全上可靠，经济上合理，为综掘机在半煤岩巷道快速掘进，提供了一条行之有效的技术途径。
结合矿井的具体条件，依靠科技进步，坚持“安全第一、预防为主、综合治理”的原则，认真贯彻执行国家和地方的煤矿安全生产法律法规，建立精简高效的矿井安全管理机构，完善矿井安全技术措施、设施、装备，按照高产高效现代化矿井模式，力争把平禹凤翅山矿建设成为安全设施齐备，抗灾能力强、安全高效的现代化矿井。
根据半煤岩复合顶板巷道变形破坏机理，21100 机巷顶板以深灰色砂质泥岩、泥岩为主，厚1.50〜9.00m，局部有炭质泥岩伪顶0.30〜0.50m。
底板为深灰色泥岩、砂质泥岩为主，厚5〜10m。
煤矿新技术、新工艺、新设备、新材料推广应用管理办法.doc
煤矿新技术、新工艺、新设备、新材料推广应用管理办法第一章总则第一条为进一步加强煤矿新技术、新工艺、新设备、新材料推广应用工作，提高矿井生产效率、降低成本，提升企业持续发展能力，特制定本办法。
第二条公司各部门及煤炭板块各企业必须严格遵循新技术、新工艺、新设备、新材料推广应用管理程序，积极发挥主观能动性，加强推广应用管理，保证新技术、新工艺、新设备、新材料的质量和效果。
第三条新技术、新工艺、新设备、新材料必须具有先进性、可行性、科学性，满足生产实际需求，符合国家技术经济政策，能最大限度地提高企业经济效益。
第四条本办法中的新技术、新工艺、新设备、新材料具体指：国家或行业主导推广的，首次在公司系统内应用的，在强化安全保障、提升生产效率、节能降耗、改善生产环境、降低劳动强度、提高产品质量、增加经济效益等一个或多个方面有明显改进的，并能够达到工业实用程度的技术、工艺、设备、材料。
第二章管理职责第五条公司生产技术部是新技术、新工艺、新设备、新材料推广应用的职能管理部门，其主要职责为：（一）贯彻执行国家有关新技术、新工艺、新设备、新材料推广应用管理方面的方针、政策和法规及上级主管单位制定的实施办法。
（二）负责组织新技术、新工艺、新设备、新材料的征集、筛选。
（三）负责组织新技术、新工艺、新设备、新材料的考察、调研。
（四）负责组织相关单位及人员对公司系统上报的新技术、新工艺、新设备、新材料方案进行审查和论证。
（五）负责组织新技术、新工艺、新设备、新材料的试用验收，并形成试用结论。
（六）负责监督指导新技术、新工艺、新设备、新材料的推广应用和备案。
第六条煤炭板块各企业应成立新技术、新工艺、新设备、新材料推广应用管理领导小组，负责本单位具体管理事务，其主要职责为：（一）根据企业长远发展规划和公司现有技术、工艺、设备、材料应用现状及市场供需情况，结合公司有关规定，负责制定本单位新技术、新工艺、新设备、新材料推广应用管理办法。
开采新工艺新技术
2011年12月20日，我们河南省平煤神马 集团机械制造公司煤炭综采成套装备及智 能控制系统项目日前获国家支持资金7000 万元，准备研制国家煤炭综采成套装备及 智能控制系统项目，研发的目的是实现综 采工作面机电装备的自动化、信息化和集 成化，减少人员投入，为煤矿的安全、高 产、高效提供技术保障。
煤炭成套综采输送设备
新技术
• 2010年9月3日，吉林省第一个煤矿国产化自动化综 采工作面——珲春矿业集团公司板石煤矿11906电液控 制自动化综采工作面正式投产。 吉林省第一个煤矿国产化自动化综采工作面——珲 春矿业集团公司板石煤矿11906工作面走向长度1230米 ，工作面长度180米，煤层平均厚度为1.5米，可采储量 48.2万吨，2010年6月25日开始安装设备，7月16日开始 试生产，工作面原班采煤循环次数可达15个。11906工 作面电液控制自动化综采设备总投资3740万元，采用了 目前国内先进的自动化电液控制系统，实现了对采煤工 作面的程序化自动控制。
概念
是对厚煤层用综采设备进 行整层开采 的采煤工艺，
特点
放顶煤采煤法：是沿煤层 的底板或煤层某一厚度 范围内的底部布置一个采煤工作面，利用矿山压力将 工作面顶部煤层在工作面推进过后破碎冒落，并将冒 落顶煤予以回收的一种采煤方法。
放顶煤采煤法基本类型
(1)一次采全厚放顶煤。 沿煤层底板布置综采放顶 煤长壁工作面，一次采放 出全部厚度煤层，如图(a) 所示。 一次采全厚放顶煤开采 一般适用于厚度6～12 m 的煤层。 优点：掘进量小，设备少， 系统简单，生产集中。 缺点：煤质软时，两巷维 护困难。
•
（3）工作面地质保证技术。以“槽波技术” 、“无线电波坑道技术”、“直流电法”、“岩 体原位测试”等技术，在适宜的矿区查清 250×2000米工作面范围内，落差大于或等于1/2 煤层厚度的小断层、冲刷带、火成岩侵入体，直 径大于5-10米的陷落柱、煤层变薄带和老窑采空 区等地质异常体。 （4）独头巷道地质保证技术。以“瑞利波探 测技术”、“地质雷达”、“直流电法”等技术 ，在适宜的矿区，查清独头巷道前方煤与瓦斯突 出危险带、岩溶水害危险面、陷落柱、小构造和 老窑积水危险区等，探测距离30-50米。

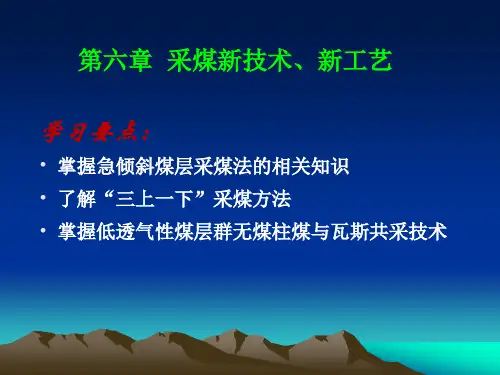

采煤新技术、新工艺
4.开采两相近急倾斜煤层时，应合理安排开采顺序，避 免相互影响。 5. 工作面支架不稳定；底板岩层稳定性下降；顶板、底 板均会滑动 。 6.机械化采煤比较困难，一般采用风镐或炮采。
拉伸变形
压缩变形
结论
下沉：影响管线，水位上升。 水平变形和曲率：对建筑物影响最大 倾斜：对高度大，底面积小的建筑物影 响大
2.减少地表移动变形的开采措施
（1）防治地表突然下沉
①应在一定开采深度进行建下采煤；煤层上部有石灰岩，需查明老空、 岩溶等，并填实、排除积水。 ②开采急倾斜煤层，在煤层露头处应留设足够的煤柱。尽量采用长走 向小阶段间歇式采煤法，避免落垛式或倒台阶采煤法。 ③在缓倾斜、倾斜厚煤层浅部开采时，尽量采用倾斜分层采煤法，并 适当减少一、二分层的厚度。
二、倒台阶采煤法
工作面布置：沿倾斜方向 倒台阶布置。
工作面长40~50m， 台阶数2 3个， 台阶长10 20m， 上下台阶错距为2 3m，
1700
3.0m
2
8
Ⅱ
0.9m
Ⅱ
7
2.4m 6
Ⅱ-Ⅱ
最下一个台阶错距为5 6m。
15.0m
5 800
目的：使工人在各个台 阶阶檐的保护下，多点 同时作业。
4000
2000
5
4
5
4
2000
3
3
6
4000
ⅠⅠ
铺顶网，伸出前伸梁，出煤
煤矿新技术新工艺新设备和新材料
泡沫混凝土：轻质、隔热、隔音、防火
04
环保材料
可降解材料：如聚乳酸、聚羟基脂肪酸酯等，可替代传统塑料制品
绿色建筑材料：如生态水泥、绿色混凝土等，可降低建筑能耗和碳排放
环保涂料：如水性涂料、粉末涂料等，可减少VOC排放，降低环境污染
节能材料：如保温材料、太阳能电池材料等，可提高能源利用效率
03
01
02
04
谢谢
煤矿新技术新工艺新设备和新材料
演讲人
01.
02.
03.
04.
目录
新技术
新工艺
新设备
新材料
智能采矿技术
01
自动化采矿：通过自动化设备实现无人采矿，提高生产效率和安全性
03
智能调度：利用大数据和人工智能技术实现采矿设备的智能调度和优化
02
远程控制：通过远程控制技术实现对采矿设备的实时监控和操作
04
04
采矿材料
01
耐磨材料：提高采矿设备的耐磨性，延长使用寿命
02
耐腐蚀材料：抵抗恶劣环境，提高采矿设备的耐腐蚀性
03
轻质材料：减轻设备重量，提高采矿效率
04
环保材料：减少采矿过程中的污染，保护环境
支护材料
钢支撑：高强度、耐腐蚀、可重复使用
01
锚杆：抗拉强度高、安装方便、经济实用
02
纤维增强塑料：轻质、高强度、耐腐蚀、可回收
04
通风设备：用于保证矿井通风的设备，包括风机、风筒等类型
05
排水设备：用于排出矿井积水的设备，包括水泵、排水管等类型
06
安全设备：用于保障矿井安全的设备，包括瓦斯检测仪、自救器等类型
运输设备
A
有关煤矿生产的新技术、新工艺、新设备和新材料及其安全技术要求课件详解75页PPT
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
Байду номын сангаас
有关煤矿生产的新技术、新工艺、新 设备和新材料及其安全技术要求课件
详解
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
煤矿新技术-新工艺-新设备、新材料
煤矿新技术新工艺、新设备新材料张风春肥矿技师学院2014．2一、教学目的通过对掘进、采煤新技术、新工艺、新设备新材料的运用，提高生产效率、保证安全生产、节约生产成本的目的。
二、教学重点掘进锚、网、喷技术实现快速掘进。
综采放顶煤技术的运用与实施三、教学难点锚索支护放顶煤步距四、教学方法讲授。
五、教学用具板书、幻灯片。
六、课时分配第一部分掘进新技术新工艺6课时。
第二部分综采液压支架在特殊情况下的处理4课时。
第三部分综采放顶煤工艺流程及技术4课时七、教学内容第一部分掘进新技术新工艺综掘机在半煤岩巷道中的快速掘进，巷道支护是制约掘进速度的大问题，如何才能在保证支护安全可靠的前提下快速的安设巷道支护，半煤岩巷道复合顶板是巷道支护技术的一个重点，也是影响矿井的正常生产和安全的主要方面之一，因此，综掘机怎样在半煤岩巷道中的快速掘进具有非常重要的现实意义。
采用锚杆、锚网、锚索联合支护的施工方案有效控制了半煤岩巷道复合顶板的稳定和变形，一次进巷成功，避免了施工后由于压力显现的返修，顶板及两帮采用等强螺纹钢锚杆和金属网，根据围岩特性，合理选择支护参数，降低了成本投入，节约了支护材料和劳动力，获得了较好的经济效益。
锚杆、锚网、锚索联合支护的施工技术方案不仅在技术上可行，安全上可靠，经济上合理，为综掘机在半煤岩巷道快速掘进，提供了一条行之有效的技术途径。
结合矿井的具体条件，依靠科技进步，坚持“安全第一、预防为主、综合治理”的原则，认真贯彻执行国家和地方的煤矿安全生产法律法规，建立精简高效的矿井安全管理机构，完善矿井安全技术措施、设施、装备，按照高产高效现代化矿井模式，力争把平禹凤翅山矿建设成为安全设施齐备，抗灾能力强、安全高效的现代化矿井。
根据半煤岩复合顶板巷道变形破坏机理，21100机巷顶板以深灰色砂质泥岩、泥岩为主，厚1.50～9.00m，局部有炭质泥岩伪顶0.30～0.50m。
底板为深灰色泥岩、砂质泥岩为主，厚5～10m。
煤矿新技术 新工艺 新设备、新材料
精心整理煤矿新技术新工艺、新设备新材料综采放顶煤技术的运用与实施三、教学难点锚索支护放顶煤步距四、教学方法讲授。
五、教学用具板书、幻灯片。
六、课时分配第一部分掘进新技术新工艺6课时。
第二部分综采液压支架在特殊情况下的处理4课时。
此，综快速掘进，提供了一条行之有效的技术途径。
结合矿井的具体条件，依靠科技进步，坚持“安全第一、预防为主、综合治理”的原则，认真贯彻执行国家和地方的煤矿安全生产法律法规，建立精简高效的矿井安全管理机构，完善矿井安全技术措施、设施、装备，按照高产高效现代化矿井模式，力争把平禹凤翅山矿建设成为安全设施齐备，抗灾能力强、安全高效的现代化矿井。
根据半煤岩复合顶板巷道变形破坏机理，21100机巷顶板以深灰色砂质泥岩、泥岩为主，厚1.50～9.00m，局部有炭质泥岩伪顶0.30～0.50m。
底板为深灰色泥岩、砂质泥岩为主，厚5～10m。
结合综掘机施工特性，设计采用矩形断面结构，全断面实施“三锚”联合支护，两顶角和底角打75°倾斜锚杆加固，以改善底板和两帮岩体的承载能力。
10mm2.4×制作；其中锚索有效长度为5900mm，外露部分为100mm；每孔使用不少于5卷φ23mm、长为350mm的锚固剂固定，锚固力不低于200KN/根；锚盘用长500mm 长的工字钢制作，并在上面钻一个直径不小于φ15.24mm的孔。
锚固长度不小于1200mm，锚固剂型号为2335#，锚索与工作面的距离不大于5m。
EBZ160二代掘进机的特点：1EBZ160二代掘进机由截割部、铲板部、第一运输机、本体部、行走部、后支撑、液压系统、水系统、润滑系统、电气系统10部分构成，具有可靠性高、作业效率高、智能化程度高、适用范围广、机构合理可维修性好等特点。
EBZ160二代掘进机的技术参数：EBZ-160二代掘进机总体长度为9m,总体宽度为2.9m，总体高度1.8m，总重45T掘进1（1（2巷道顶板情况，支护距离的规定，以及通过落煤效果和切割一米巷道所耗时间最短来确定，切岩时，本机一般推荐0.3米。
煤矿开采新工艺新技术
新技术（新工艺）：新近使用的、在原有技术之上的、目前普 遍应用的技术方法（或工作流程）称之为新技术。
2012年8月1日
淮北矿业集团孙疃矿井
2012年8月1日
淮北矿业集团孙疃矿井
2、煤矿开采的支护技术发展
? 木支护技术：解放前-----1980年的木支护开 采技术
? 金属摩擦支护的开采技术（1980—1990年） ? 单体液压支柱支护技术的开采方式
（1990—1995年） ? 高档普采机械化开采技术（1995—2000年） ? 综采支护技术开采方式（2000—至今）。
2012年8月1日
淮北矿业集团孙疃矿井
? 《山海经》是先秦古籍，是一部富于神话 传说的最古老的地理书。它主要记述古代 地理、物产、神话、巫术、宗教等，也包 括古史、医药、民俗、民族等方面的内容。 除此之外，《山海经》还以流水帐方式记 载了一些奇怪的事件，对这些事件至今仍 然存在较大的争论。
? 共有18卷，《山经》5卷 ，《海经》8卷
2012年8月1日
北 翼 轨 道 大 巷 综 掘 全 套 设 备 布 置 平 面 图
淮北矿业集团孙疃矿井
掘进机截割头施工工艺
? 掘进机通过其截割头完成对岩体的截割和 破碎，截割头首先在断面内挖掘一个窝槽 （即截割头插入岩体中先进行扩窝），窝 槽深度以半个截割头为宜。窝槽开掘工作 完成后，关闭行走电机，让装载臂与刮板 机工作，运走割下的岩石。截割头沿断面 宽度水平摆动开掘槽，截割头移动到位后， 使其升高一个距离，接着驱动截割头水平 摆动，多次重复以上动作，直到完成整个 断面的工作。
煤矿生产新技术、新工艺、新设备和新材料演示文稿1
新技术、新工艺、新设备和新材料
• 淮南矿业集团公司在“无人化” 工作面探索
• 集团公司计划年内在朱集东矿实现首 个薄煤层“无人化”工作面。 • 计划明年在顾桥或张集矿实现中厚煤 层“无人化”工作面。
新技术、新工艺、新设备和新材料
朱集东矿“三机”配套情况
436
?1500
1500
410
223
过机高度
新技术、新工艺、新设备和新材料
• • • • • •
系列四（采高5米以上） 1、适用条件 工作面煤厚5m以上，煤层角度不大于20°。 2、配套标准 （1）液压支架：ZZ13000/28/65（D）型。 （2）采煤机：国产（装机功率不小于1900kW） 或进口7LS6C。 • （3）刮板输送机： SGZ1000/2×855、 SGZ1000/2×1000型。 • （4）转载机：机：SZZ1000/400型。 • （5）顺槽皮带机：DSJ120/200/N×315（355） 型（驱动部数量以实际长度确定）。
• 大工作阻力支撑掩护式支架（部分） • 大工作阻力放顶煤支架（部分）
新技术、新工艺、新设备和新材料
新技术、新工艺、新设备和新材料
• （四）无人化 • 无人化工作面是自动化技术发展 的最高程度，工人不需要出现在 回采工作面内，在工作面以外地 点操作和控制综采设备，自动完 成工作面内的采、装、运、支、 处等采煤工序。
新技术、新工艺、新设备和新材料
五、水力压裂提高煤层抽采率
淮南矿业集团公司根据淮 南煤田煤软、透气性差、高 瓦斯的特点，引进了水力压 裂技术，提高煤层透气性， 解决瓦斯抽采问题。
新技术、新工艺、新设备和新材料
六、盾构机在煤矿中的应用
淮南矿业集团公司充分利 用国家政策，借助国家产业 升级东风，全国第一家将盾 构机在井下岩巷掘进中使用， 最高进尺30m/天。
