档案馆温湿度监控系统
档案馆温湿度监控综合控制管理系统共11页文档
[档案馆数字化智能综合控制管理系统方案]编辑：刘重庆、2019-4-20档案馆、图书馆、博物馆等作为资料、图书、文物等物品的保存、集散或展示的场所，其所处的位置非常重要。
以档案馆为例，馆内温湿度变化是影响档案材料老化变质的关键因素，合理控制馆内的温度和湿度是做好档案保存的首要工作。
根据档案保存相关要求，营造科学合理的温湿度环境，阻止档案霉腐菌的生长繁殖，这样有利于档案制成材料的长期保存，对于一些特殊功能的设备间和专用房间还需要参照相应的温湿度标准。
此外对于档案馆环境的监测还要根据我国不同地理位置和气候特点，结合不同区域的经济发展状况，综合多方面因素，来组织温湿度监测的方案配置。
根据科学的数据证实，大多数的大多数蛀虫和霉菌的生存温度在10摄氏度以上，低于这个温度，害虫即丧失活动能力和和停止繁殖，而相对湿度在65%以下，多数霉菌就无法正常发育。
因此，有条件的收藏室，书画库房温度宜控制在18℃相对湿度应控制在50%--65%之间，这样可以抑制害虫、霉菌的生长繁殖，有利于书画纸张的保养。
倘若将相对湿度降至45%以下，并持续较长的时间，纸张又会因干燥而脆裂，造成物理性朽坏。
所以，保持相对湿度50%--65%以及10-18摄氏度的温湿度环境，是对书画保藏的一个严格要求。
几种霉菌生长要求的最低相对湿度表1、在本方案中，我们采用JCJ100ND 数字式温湿度变送器来完成每个档案室内的温湿度测量，并能过485总线将多点温湿度数据传输到中央监测中心，通过配套的“档案馆温湿度监测软件”完成档案馆的温湿度进行监测。
根据要相关要求，特、甲级档案馆宜采用全空调或局部空调，乙级档案馆采用局部空调。
档案库房温湿度一般要达到如下要求：在选定温度、湿度后，每昼波动幅度温度≦±2℃，湿度≦±5%RH 。
附表：档案库房温湿度要求 一、 系统功能要求1、 1、温湿度自动调控系统2、 温湿自动调控系统主要由温湿度主控微机、JUCSAN 综合智能控制器、温湿度传感器和空调、除湿机、加湿机等外围设备组成。

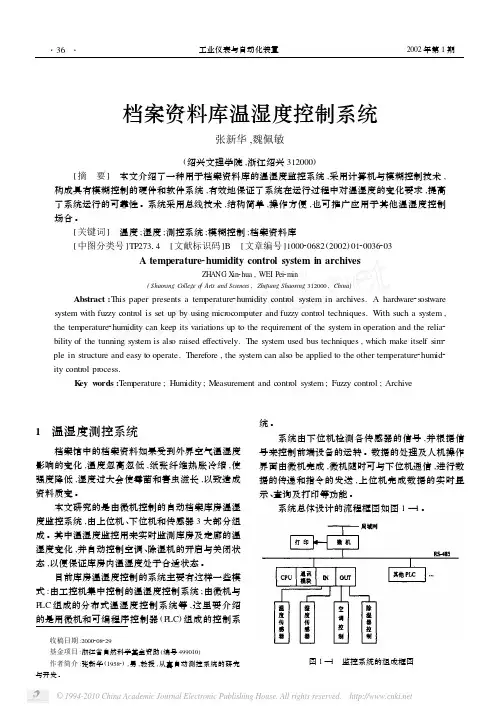

档案资料库温湿度控制系统
收稿日期:2000208229基金项目:浙江省自然科学基金资助(编号499010)作者简介:张新华(19582),男,教授,从事自动测控系统的研究与开发。
档案资料库温湿度控制系统张新华,魏佩敏(绍兴文理学院,浙江绍兴312000) [摘 要] 本文介绍了一种用于档案资料库的温湿度监控系统,采用计算机与模糊控制技术,构成具有模糊控制的硬件和软件系统,有效地保证了系统在运行过程中对温湿度的变化要求,提高了系统运行的可靠性。
系统采用总线技术,结构简单,操作方便,也可推广应用于其他温湿度控制场合。
[关键词] 温度;湿度;测控系统;模糊控制;档案资料库[中图分类号]TP27314 [文献标识码]B [文章编号]100020682(2002)0120036203A temperature 2humidity control system in archivesZH ANG X in 2hua ,WEI Pei 2min(Shaoxing College o f Arts and Sciences ,Zhejiang Shaoxing 312000,China ) Abstract :This paper presents a tem perature 2humidity control system in archives.A hardware 2s ostware system with fuzzy control is set up by using microcom puter and fuzzy control techniques.With such a system ,the tem perature 2humidity can keep its variations up to the requirement of the system in operation and the relia 2bility of the tunning system is als o raised effectively.The system used bus techniques ,which make itself sim 2ple in structure and easy to operate.Therefore ,the system can als o be applied to the other tem perature 2humid 2ity control process.K ey w ords :T em perature ;Humidity ;Measurement and control system ;Fuzzy control ;Archive1 温湿度测控系统 档案馆中的档案资料如果受到外界空气温湿度影响的变化,温度忽高忽低,纸张纤维热胀冷缩,使强度降低,湿度过大会使霉菌和害虫滋长,以致造成资料质变。
档案馆温湿度监控系统
档案馆温湿度监控系统档案馆温湿度监控系统详细信息一、档案保存的质量、档案的物理寿命、档案的防虫防霉都与库房的温湿度息息相关,一旦档案库房的温湿度失控,档案保护就成问题了.及时有效的调节与控制档案库房的温湿度，是保护并延长档案寿命的关键，需要特别的重视。
档案库房自动温湿度监控系统按照根据国家相关的《档案库房技术管理暂行规定》，通过使用低成本测控设备实现档案库房温湿度的稳定测量，实现数据的长期记录和采集。
能够实现库房温湿度监测、记录、分析的自动化管理，在温湿度超过警戒线时候能够发送各种报警信号（现场多媒体声光报警、网络客户端报警、电话语音报警、手机短信息报警等），在需要调控的库房，自动开启调节设备及时进行温湿度调控，使之与档案所需存放环境相适应。
同时，通过对设备系统的调控，优化空调运行状态，可以节能省电。
系统应用智能化现场总线的技术，整个系统中仅有数字信号传输，而且传感器、采集模块均可联网，使系统更可靠性、布线更方便，智能化的现场总线网络也为功能延伸提供了可能。
二、系统功能介绍：1：可在线实时24小时连续的采集和记录监测点位的温度、湿度、风速、二氧化碳、光照、空气洁净度、供电电压电流等各项参数情况，以数字、图形和图像等多种方式进行实时显示和记录存储监测信息，监测点位可扩充多达上千个点。
2：可设定各监控点位的温湿度报警限值，当出现被监控点位数据异常时可自动发出报警信号，报警方式包括：现场多媒体声光报警、网络客户端报警、电话语音报警、手机短信息报警等。
上传报警信息并进行本地及远程监测，系统可在不同的时刻通知不同的值班人员；3：数据集中器提供USB接口，在没有配监控电脑或监控电脑损坏、瘫痪，可随时用U盘导出将数据转至其它电脑。
4：数据集中器端提供具有信号输出协议的端口，可接通信设备（GPRS DTU等）进行无线传输。
5：温湿度监控软件采用标准windows 98/2000/XP全中文图形界面，实时显示、记录各监测点的温湿度值和曲线变化，统计温湿度数据的历史数据、最大值、最小值及平均值，累积数据，报警画面。

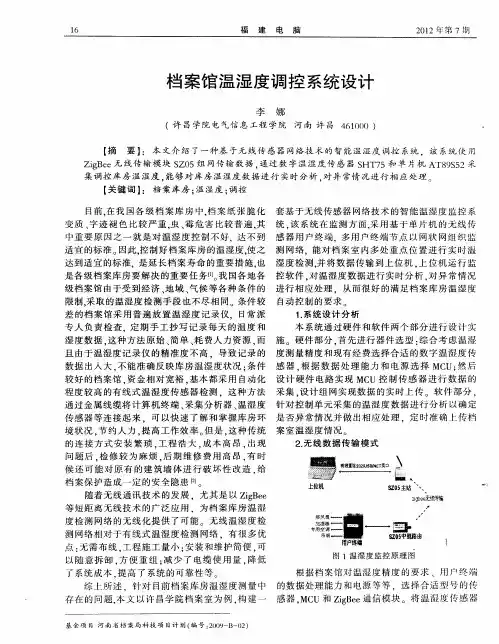

档案馆温湿度调控系统设计
出容 易 出现 问题 的地方 的温湿 度 变 化 ．又要 能 将 工 作 ， 证 档 案 室 的 温度 控 制 在 １ ℃～ ４Ｉ， 度 保 ４ ２ｃ 湿 ＝ 成本 降到最 低 。 体安 装 节点 如下 ： 窗靠 墙位 置 控制 在 ４ — ０ 以 ２ １ 年 ４月某 天 为例 ， 日阴 具 靠 ５ ６ ％。 ０ １ 连
２１ ０ ２年 第 ７期
福 建 电 脑
四 、 语 结
３ ５
序渐 进 、 时保 质地 完 成各 个 阶段 的任务 。 生在 按 学
降低 了成 本 ： 用 了无 线 通 信 技术 ， 建 网状 网 ． 采 组
图 ２传感器节 点分布 图
４ ．温 湿 度 控 制 方 法
不 仅 满 足多节 点数 据 的传 输 ．也 能够 降低 布线 安 装 成 本 ．较好 的解 决 了温 湿度 监 控数 据 的上传 问
为 了满 足 国家关 于 档案 库 房 的温 度 （ ） 准： 题 ： Ｔ标 温湿 度 出现 异 常时 ． 由底 层 用 户终 端 节 点通 过
编 码 ．如 图 ２所 示 。
１ ２ ３ ４
５
６
７
８
９ ｔ ０
加热 、 气 扇 启 动 ， 调设 定 温度 为 ２ ℃ ， 气 扇 排 空 ２ 排 作用 排 除加 热 的水蒸 气 ．通过 加 温烘 干 在保 证 合
盎盎螽卷 螽嚣意嚣 矗螽
罄ｌ ｌ 舔１ ２ ｏ １ ３
【 关键 词 】 档案库 房 ； 湿度 ； ： 温 调控
目前， 在我 国各 级档 案 库 房 中． 案 纸 张脆 化 套基 于无 线传 感器 网络技 术 的智 能温 湿度 监控 系 档
变质 、 字迹 褪 色 比较 严 重 ， 、 危 害 比较 普 遍 ， 虫 霉 其 统 ． 系统在 监 测方 面． 用 基 于单 片机 的无线 传 该 采 中重要 原 因之 一 就是 对 温湿 度 控制 不好 ．达不 到 感 器用 户 终 端．多用 户终 端 节点 以网状 网组织 监
档案库房温湿度监控方案
基于以太网旳档案库房温湿度监控方案一、概述档案库房里面旳环境温度和湿度一般均有比较严格旳规定，要通过控制手段，将温湿度控制在一定范围以内。
环境旳温湿度对保管好档案，延长档案寿命有很大关系。
由于温湿度对档案制成材料旳影响很大，高温高湿会使纸张水解、老化速度加紧，会使危害档案制成材料旳霉菌、细菌繁殖，会使光化作用增强，会使有害气体、灰尘吸附能力增大。
如下是国内各类档案库房温湿度合适范围库房种类温度范围相对湿度范围纸质档案库房14～24℃±2℃45～60％±5％金属唱片档案库房18～20℃＜50％塑料唱片档案库房＜20℃50％录音磁带档案库房15～22℃40～60％黑白胶片及其照片库房10～20℃55～65％彩色胶片及其照片库房13～17℃55～65％机读档案库房15℃±5℃60％±5％缩微品档案库房15～25℃25～40％二、系统简介与老式控制网络相比，工业以太网具有应用广泛、为所有旳编程语言所支持、软硬件资源丰富、易于与Internet连接、可实现办公自动化网络与工业控制网络旳无缝连接等诸多长处。
由于这些长处，尤其是与IT旳无缝集成以及老式技术无法比拟旳传播带宽，以太网得到了工业界旳承认。
集成旳以太网口使得顾客挣脱串口通信和控制旳限制，并且容许顾客进行当地连接或互联网连接，网络模块支持TCP/IP、UDP等多种协议，也可作为WebServer容许顾客通过网页方式访问环境参数。
RS485是以太网接口旳温湿度传感器，每个传感器均有自己独立旳RS485地址，通过网络传播温湿度数值，实际对现场温湿度旳监控。
实现了将最先进旳网络技术与老式旳传感器技术旳完美组合，以领先旳技术推进老式技术市场旳发展。
产品概述rs485系列产品采用瑞士高精度温湿度探头带RS485数据输出接口，使用工业领域广泛应用旳MODBUS协议，实现长距离传播，多点同步检测。
具有测量精确，工作稳定，使用寿命长等特点。
档案库房温湿度控制系统的研究
档案库房温湿度控制系统的研究近年来，档案库房的建设和管理越来越受到重视，为了保护珍贵的档案文献，维持库房内的环境稳定是至关重要的。
其中，温湿度控制是库房管理中的核心内容之一、本文将从档案库房温湿度控制的重要性、控制系统的研究现状和存在问题以及优化方向进行探讨。
首先，档案库房温湿度控制的重要性不言而喻。
温湿度是影响档案保存质量的重要因素之一、档案材料通常以纸质为主，而纸张对温湿度的变化非常敏感。
如果温湿度无法得到有效控制，会导致纸张迅速老化、变形、发霉等情况，严重影响档案的保存质量和可读性。
因此，只有保持档案库房内温湿度的稳定，才能确保档案文献的长期保存。
目前，档案库房温湿度控制系统已经得到广泛应用。
这些系统通常由温湿度传感器、控制器和执行器组成。
温湿度传感器负责测量库房内的温湿度，将数据发送给控制器。
控制器根据事先设定好的温湿度范围，判断库房内温湿度是否在合理范围内。
如果温湿度超出设定范围，控制器会通过执行器调节库房内的温湿度。
然而，目前存在一些问题需要解决。
首先，现有的档案库房温湿度控制系统普遍存在精度不高的问题。
由于环境中存在着多种因素的干扰，传感器的测量数据往往存在一定的误差。
这就导致系统无法准确掌握温湿度的情况，无法及时做出调节。
其次，现有的系统缺乏对温湿度变化的预测能力。
温湿度的变化是一个动态的过程，仅仅依靠传感器测量数据来进行控制是不够的。
在一些情况下，如突发性的气候变化，传感器的反应可能会迟缓或不准确。
因此，需要引入数学模型和预测算法来提高控制系统的准确性和鲁棒性。
为了进一步优化档案库房温湿度控制系统，可以从以下几个方面进行研究。
首先，应该将传感器的精度提高到合理的范围内。
可以通过多次校准和灵敏度调整来提高传感器的精度，减小误差。
其次，可以引入数据融合算法来提高系统的鲁棒性。
数据融合算法可以同时运用多个传感器的数据，通过合理的权重分配和数据处理，得出更准确的温湿度情况。
最后，可以引入预测控制算法来提前对温湿度变化进行预测。
档案室环境监控系统方案
档案室环境监控系统解决方案，科学应用，提升库房安全性档案室是保护和储藏档案材料的场所，在学校、企业、军队、研究所等等领域中皆有应用。
很多公司、政府单位的档案室，为保障室内环境的稳定性、安全性,确保档案材料能长期储藏,在档案室建设时,会安装上一套档案室环境监控系统,以此确保库房各方面的安全。
应用要求1、档案室的温度应控制在14°C~24°C,相对湿度应控制在35%~45%;2、室内、外应按照有温湿度监测设备，潮湿区域应搭配除湿机，专门库房应安装空调设备；3、室内的温湿度应定期监测、记录，一天2次，掌握温湿度变化情况，以便随时控制环境，温湿度资料应保存好，每年进行次综合分析，以便掌握规律，制定计划；4、空调、去湿或增湿设备应定期检修、保养，温湿度记录仪表应按设备要求定期校验；应用领域1、监控对象：市电、加湿器、除湿机、空调、温湿度、漏水、红外、门禁、视频等，可按项目要求配置；2、系统特点：24小时监测，环境在线调控，信息实时记录，异常自动报警等；3、适用机构：研究所、军队、武警、学校、国有及民营企业等单位；4、应用场景：普通档案室、科技档案室、音像档案室、人事档案室、综合档案室、档案信息中心等；功能描述⑴提供智慧管理一体化云平台,支持与温湿度、视频监控、智能门禁管理等系统联用，将各项信息统一存储、显示和管理；⑵支持组态场景功能，根据档案室的地理位置，动态展示相关温湿度设备分布情况，显示具体设备的摆放位置，并统计显示设备的具体数量；⑶在线监测档案室的温湿度、视频、光照、PM2.5、PM1O.甲醛等参数，监测频率可设置1-5分钟一次，24小时运行；⑷智能控制，可根据检测的温湿度，调控外围设备，实现对库房环境的检测及调控，达到恒温恒湿的效果；⑸支持现场声光报警、语音报警、短信报警、邮件告警，具体报警方式和接受人可指定。
触发方式可为预设参数报警阈值、联动控制设备异常情况等；⑹提供历史数据存储功能，支持数据查询分析、导出下载;⑺云平台提供账号管理功能，管理账号数量不设限，并对账号授予管理、编辑、操作、只读等管理权限，可指定开放给某个管理员；⑻支持与门禁系统、智慧照明系统等系统联用;提供AP1开发接口、定制服务；。
库房档案温湿度监控系统设计方案与实现
库房档案温湿度监控系统设计方案与实现一、设计方案1.传感器采集模块传感器采集模块负责对库房档案的温湿度进行实时监测和采集。
可以选择合适的温湿度传感器，将其安装在库房内部，采集环境的温度和湿度数据。
传感器采集到的数据通过模拟电信号输出，然后通过模组将信号转换为数字信号，最后传输给数据传输模块。
2.数据传输模块数据传输模块负责将传感器采集到的数据传输给监控中心，实现远程监控和管理。
可以选择使用无线通信技术，如Wi-Fi或蓝牙，将数据传输到监控中心的服务器上。
数据传输模块需要具备一定的通信协议，以确保数据的安全传输和准确接收。
3.数据存储模块数据存储模块用于存储传感器采集到的温湿度数据。
可以选择在监控中心搭建数据库服务器，将数据存储到数据库中。
数据存储模块需要具备一定的存储容量和性能，以便长期保存库房档案的温湿度数据。
4.监控中心监控中心是整个系统的核心部分，负责接收和处理传感器采集到的温湿度数据，实现对库房档案温湿度的实时监控和管理。
监控中心可以提供一个图形界面的监控软件，方便用户查看库房档案的温湿度变化趋势和报警信息。
监控中心还可以设置相应的温湿度阈值，当温湿度超过预设的范围时，自动触发报警。
二、实现步骤1.确定传感器采集模块的选择和部署位置。
根据库房的大小、档案的分布以及需要监控的区域，确定需要安装的温湿度传感器数量和位置。
2.选取合适的数据传输模块。
根据监控中心和传感器采集模块的距离和通信需求，选择合适的无线通信技术，并选取相应的数据传输模块。
3.设计和搭建数据存储模块。
根据需求确定数据库的类型和规模，设计数据库结构，搭建数据库服务器，并配置相应的存储容量和性能。
4.开发监控中心软件。
根据需求设计监控中心的图形界面，实现对传感器采集到的温湿度数据的接收和处理，包括数据存储、趋势分析和报警等功能。
5.部署和调试系统。
将传感器采集模块、数据传输模块和监控中心连接起来，进行系统的部署和调试。
确保数据传输的稳定性和准确性，并对系统的性能进行测试和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
档案馆温湿度监控系统
详细信息
一、档案保存的质量、档案的物理寿命、档案的防虫防霉都与库房的温湿度息息相关,一旦档案库房的温湿度失控,档案保护就成问题了.
及时有效的调节与控制档案库房的温湿度，是保护并延长档案寿命的关键，需要特别的重视。
档案库房自动温湿度监控系统按照根据国家相关的《档案库房技术管理暂行规定》，
通过使用低成本测控设备实现档案库房温湿度的稳定测量，实现数据的长期记录和采集。
能够实现库房温湿度监测、记录、分析的自动化管理，
在温湿度超过警戒线时候能够发送各种报警信号（现场多媒体声光报警、网络客户端报警、电话语音报警、手机短信息报警等），
在需要调控的库房，自动开启调节设备及时进行温湿度调控，使之与档案所需存放环境相适应。
同时，通过对设备系统的调控，
优化空调运行状态，可以节能省电。
系统应用智能化现场总线的技术，整个系统中仅有数字信号传输，而且传感器、采集模块均可联网，
使系统更可靠性、布线更方便，智能化的现场总线网络也为功能延伸提供了可能。
二、系统功能介绍：
1：可在线实时24小时连续的采集和记录监测点位的温度、湿度、风速、二氧化碳、光照、空气洁净度、供电电压电流等各项参数情况，以数字、图形和图像等多种方式进行实时显示和记录存储监测信息，监测点位可扩充多达上千个点。
2：可设定各监控点位的温湿度报警限值，当出现被监控点位数据异常时可自动发出报警信号，报警方式包括：现场多媒体声光报警、网络客户端报警、电话语音报警、手机短信息报警等。
上传报警信息并进行本地及远程监测，系统可在不同的时刻通知不同的值班人员；
3：数据集中器提供USB接口，在没有配监控电脑或监控电脑损坏、瘫痪，可随时用U盘导出将数据转至其它电脑。
4：数据集中器端提供具有信号输出协议的端口，可接通信设备（GPRS DTU等）进行无线传输。
5：温湿度监控软件采用标准windows 98/2000/XP全中文图形界面，实时显示、记录各监测点的温湿度值和曲线变化，统计温湿度数据的历史数据、最大值、最小值及平均值，累积数据，报警画面。
6：监控主机端利用监控软件可随时打印每时刻的温湿度数据及运行报告。
7：强大的数据处理与通讯能力，采用计算机网络通讯技术，局域网内的任何一台电脑都可以访问监控电脑，在线查看监控点位的温湿度变化情况，实现远程监测。
系统不但能够在值班室监测，领导在自己办公室可以非常方便地观看和监控。
8：系统可扩充多种记录数据分析处理软件，能进行绘制棒图、饼图，进行曲线拟合等处理，可按T EXT格式输出，也能进入EXCEL电子表格等office的软件进行数据处理。
9：控制软件的编制采用软件工程管理，开放性与可扩充性极强，由于采用硬件功能的软件化的系统设计思想及系统硬件的模块化、通讯网络化设计，系统可根据需要升级软件功能与扩展硬件种类。
10：系统设计时预留有接口，可随时增加减硬软件设备，系统只要做少量的改动即可，可以在很短的时间内完成。
可根据政策和法规的改变随时增加新的内容。
11：设备改进、检修过程中及检修完成后，均不需要停止或重新启动机房监控系统。
12：系统都均做可靠行接地，以防静电。
三、软件详细功能：
（1）实时数据显示：
1、通过表格形式将每组数据集中显示
2、每层以建筑平面图形式按实际布点位置显示每个传感器的实时数据，使监测一目了然，监测数据与位置完全相对应。
（2）实时曲线显示：
可任意选择8个点温湿度数据进行实时曲线显示，以观察在某一时段内温湿度变化趋势
（3）历史曲线显示：
可任意选择8个点温湿度数据，通过历史曲线来查看在过去任一时段内发生过的数据变化，为科学统计与管理提供最原始的数据记录依据。
（4）闪烁、声音报警功能：
软件支持报警设置功能，可以任意设置报警值，超限后相应温湿数据会改变颜色并闪烁报警、同进通过电脑外置音箱发出语音报警，以保证我们会在第一时间发现温湿度报警。
（5）电子邮件报警
当发生报警时，系统会自动向预先设置好的电子邮箱（支持3个邮件地址）第一时间发送数据报警信息，以保证即便不在监测中心，也能第一时间得到报警信息，通过这两种方式，可以充分的保证报警信息能够被第一时间发送到相关人员处，保证了报警的及时性和有效性。
（6）短信报警
通过配套的JCJ509短信发送模块（采用西门子工业级模块，性能稳定可靠，支持PDU模式及Tex t模式，实现点对点、点对多点、对等数据传输对应。
低功耗、电压范围广，采用专用电源管理芯片,电压范围：5V-7V，可广泛应用于无线数据采集与传输系统中。
）当发生报警时，系统会自动向预先设置好的手机（支持3部）发送短信报警，不论我们身在何处，只要手机有信号就可以第一时间得到系统报警信息，大大方便了对温湿度监测与管理。
（7）软件支持各类报表及数据导出
通过系统软件可以生成数据报表、报警报表、支持报表打印、曲线打印，支持数据导出功能（支持以txt、excel格式导出数据），方便数据永久保存与在其它设备进行查看。
（8）数据与系统数据保持同步
系统采集数据的速度非常快，现场数琚与系统显示数据保持很高的同步性，确保在监测中心看到的数据能准确反映现场的实时数据。
（9）数据传自动存储记录
所有监测温湿度数据会自动存储在系统中，数据掉电不丢失，可永久长期保存。
（10）软件支持与大屏LED电子屏或LCD显示屏通讯与显示
通过通讯接口，系统可与配套的LED电子屏或LCD显示屏进行通讯，通过大屏显示器可以非常直观地观察温湿度数据，电子屏一般安装子总监控中心或方便信息共享的公共场所。
