宜兴抽水蓄能电站上水库止水设计与施工
抽水蓄能电站施工组织设计范文
抽水蓄能电站施工组织设计范文一、工程概况。
咱这个抽水蓄能电站啊，那可是个超级厉害的大工程。
它就像一个巨大的能量“储蓄罐”，在用电低谷的时候把水抽到高处存起来，等到用电高峰的时候再让水从高处流下来发电。
这个电站的地理位置也很特别，位于[具体地点]，周边的环境有山有水，风景倒是不错，但这也给施工带来了一些挑战呢。
工程的规模那也是相当可观，包括[列举主要工程规模数据，如水库容量、发电功率等]。
二、施工目标。
1. 质量目标。
咱们的目标就是打造一个超级高质量的抽水蓄能电站，要像给电站穿上一层坚不可摧的铠甲一样。
每一个部件、每一道工序都得严格按照高标准来，争取让这个电站成为同类型中的质量标杆，让它稳稳地运行个几十年甚至上百年都不出大问题。
2. 进度目标。
时间就是金钱啊，朋友们！咱们得按照计划把这个电站尽快建好。
计划是在[具体开工日期]开工，然后在[具体竣工日期]竣工，中间每一个施工阶段都安排得明明白白的，就像火车按照轨道行驶一样，可不能晚点。
3. 安全目标。
安全可是重中之重啊，这就好比在战场上，安全就是咱们的“盾牌”。
施工现场要做到零重大事故，每个工人都得平平安安地来上班，平平安安地回家去。
三、施工总体部署。
1. 施工顺序。
首先呢，咱们得先把场地给平整好，就像给电站打个地基一样，这是基础中的基础。
然后开始建设大坝，大坝可是整个电站的关键部分，就像人的脊梁骨一样重要。
在大坝建设的同时，可以开展地下厂房的挖掘工作，这就像是在地下打造一个巨大的“能量心脏”。
接着就是安装各种设备，最后进行调试。
2. 施工工区划分。
我们把整个施工现场划分为几个工区。
比如说，大坝工区，这里主要负责大坝的施工，各种大型机械在这里轰隆隆地工作着。
还有地下厂房工区，这个工区可神秘了，工人们像一群地下探险家一样在里面挖掘、建设。
另外还有设备安装工区，这里是各种高科技设备的“组装车间”。
四、施工资源配置。
1. 人力资源。
咱们得召集各路英雄好汉来干活。

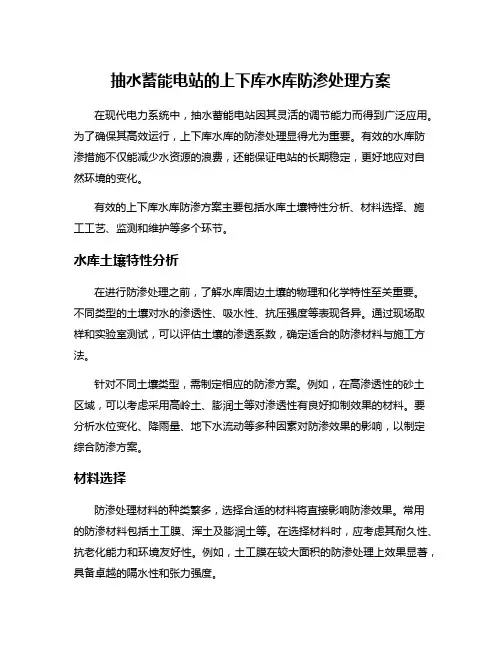

抽水蓄能电站的上下库水库防渗处理方案
抽水蓄能电站的上下库水库防渗处理方案在现代电力系统中，抽水蓄能电站因其灵活的调节能力而得到广泛应用。
为了确保其高效运行，上下库水库的防渗处理显得尤为重要。
有效的水库防渗措施不仅能减少水资源的浪费，还能保证电站的长期稳定，更好地应对自然环境的变化。
有效的上下库水库防渗方案主要包括水库土壤特性分析、材料选择、施工工艺、监测和维护等多个环节。
水库土壤特性分析在进行防渗处理之前，了解水库周边土壤的物理和化学特性至关重要。
不同类型的土壤对水的渗透性、吸水性、抗压强度等表现各异。
通过现场取样和实验室测试，可以评估土壤的渗透系数，确定适合的防渗材料与施工方法。
针对不同土壤类型，需制定相应的防渗方案。
例如，在高渗透性的砂土区域，可以考虑采用高岭土、膨润土等对渗透性有良好抑制效果的材料。
要分析水位变化、降雨量、地下水流动等多种因素对防渗效果的影响，以制定综合防渗方案。
材料选择防渗处理材料的种类繁多，选择合适的材料将直接影响防渗效果。
常用的防渗材料包括土工膜、浑土及膨润土等。
在选择材料时，应考虑其耐久性、抗老化能力和环境友好性。
例如，土工膜在较大面积的防渗处理上效果显著，具备卓越的隔水性和张力强度。
膨润土则因其优异的吸水性和膨胀特性，被广泛用于密封剂和土壤改良。
在潮湿市场环境下，选择合适的混合材料应用在水库周边，提高整体防渗效果。
施工工艺施工工艺是防渗处理的核心，良好的施工方法能显著提升材料的使用效果和寿命。
在施工过程中，需要严格遵循设计标准，确保材料的铺设、密实度及施工顺序等符合规范。
在土壤软弱、低承载力区域，提前进行土体加固和基础处理尤为重要。
对于围岩的施工，应当注意水库水位变化对围岩状态的影响，采取合适的围护措施，避免渗水带来的损害。
达到设计要求的施工技术标准将有效提高上、下库水库的防渗效果，为日后的使用打下良好基础。
监测与维护水库的长效监测与维护系统也是防渗处理方案中的关键环节。
一旦出现渗漏迹象，及时进行监测、查找漏水源并处理，将避免更大工程上的损失。
抽水蓄能电站上水库施工重点难点分析
抽水蓄能电站上水库施工重点难点分析通过对施工技术文件的认真分析、研究和我们对技术条款的深刻理解，以及集团公司多年从事类似工程施工积累的经验，我们认为本工程有以下几点关键问题，需要在施工技术方案中重点关注和解决。
1.1.1工程施工面多，合理安排施工总体程序、优化施工工序、配备高效的人员和开挖设备，确保关键工作的顺利进行是本工程施工的关键。
本标段包括堆石坝工程、库盆工程、进出水口工程、库底排水工程，渣场防护工程等，工作面多，土建和金属结构安装等工作交叉施工，如何按期、保质完成施工，工程的组织管理是关键。
库盆土石方开挖工程量大，与库底排水廊道施工有一定的施工干扰，结合施工进度计划，施工程序上考虑减少干扰，施工尽量选择顺序施工、平行作业，遇到破碎带及时进行支护，以减少工序间的施工干扰，以满足工期要求。
施工过程中将对进度计划的安排进行周密而细致的研究，工程开工后，立即开始临建设施的修建，尽早形成至施工区的临时道路，尽快开始土石方开挖工作；洞室开挖采用“平面多工序”，施工中多工作面同时施工。
风、水、电布置充分考虑多工作面和上下交叉作业这一施工特点，合理有效地布置于各工作面，以加快施工进度，缩短施工工期。
针对工程现场的实际情况，将在施工组织、施工方案、施工资源投入、施工管理等诸多方面，采取积极有效、针对性强的保证措施，保证整个工程保质、保量、按期完成。
为保证工程质量、安全，加快施工进度，施工程序安排遵守以下原则：（1）利用业主已提供的施工道路和新建临时道路，尽快形成施工营地，提早进洞。
（2）库盆开挖及支护上采用“平面多工序”，用以缓解施工紧张局面。
简化施工，实现多工序平行作业，达到加快施工进度，节约投资的目的。
（3）及时支护，按设计要求和监理指示及施工实际情况进行适时支护，提高围岩的自承能力，保证工程安全和施工安全。
1.1.2 安全是施工中永恒的重点，爆破开挖是本工程的重点。
我公司将在本工程施工中坚持“安全第一、预防为主”的方针，加强安全生产管理，在工地建立安全生产管理机构，建立、健全安全生产责任制度与规章，认真履行其安全生产管理职责，完善安全生产条件，确保安全生产。
抽水蓄能电站工程上水库土建工程安全技术措施
抽水蓄能电站工程上水库土建工程安全技术措施1、严格遵守《水利水电建筑安装安全技术工作规程》(SD267-88),严格执行各项安全技术措施，施工人员进入施工现场必须戴好安全帽，高处作业必须系安全带，按时发放和正确使用各种有关作业特点的个人劳动防护用品。
2、用电安全管理用电的施工组织设计：施工项目用电设备在5台及5台以上或设备总容量在50KW及50KW以上者,应编制相应的用电专项施工组织设计。
用电设备在5台以下和设备总容量在50KW以下者，应制定安全用电技术措施和电气防火措施。
用电施工组织设计的内容和步骤应包括:现场勘探；确定电源进线、变电所、配电室、总配电箱、分配电箱等的位置及线路走向；进行负荷计算；选择变压器容量、导线截面和电器的类型、规格；绘制电气平面图、立面图和接线系统图；制定安全用电技术措施和电气防火措施。
用电工程图纸必须单独绘制，并作为用电施工的依据。
用电施工组织设计必须由电气工程技术人员编制，技术负责人审核，经主管领导批准后实施。
专业人员：安装、维修或拆除用电工程，必须由专职电工完成，电工必须持有效的特种作业人员安全操作证，电工等级应同工程难易程度和技术复杂性相适应。
各类用电人员应做到：掌握安全用电基本知识和所用设备的性能；使用设备前必须按规定穿戴和配备好相适应的劳动防护用品和安全用具，并检查电气装置和保护设备是否完好，严禁设备带“病”运转；电工作业安全用具要定期检验，以保障使用性能可靠；停用的设备必须拉闸断电，锁好开关箱；负责保护所用设备的负荷线，保护零线和开关箱，发现问题，及时报告解决。
搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。
安全技术档案：施工现场用电必须建立安全技术档案,其内容应包括:用电施工组织设计和安全用电技术措施和电气防火措施的全部资料；修改用电施工组织设计及有关措施的资料；图纸会审和技术交底资料；用电工程检查验收表；电气设备的试验、检验凭单和测试记录；接地电阻测定记录表；定期检（复）查表；电工维修工作记录；有关的电工作业票。

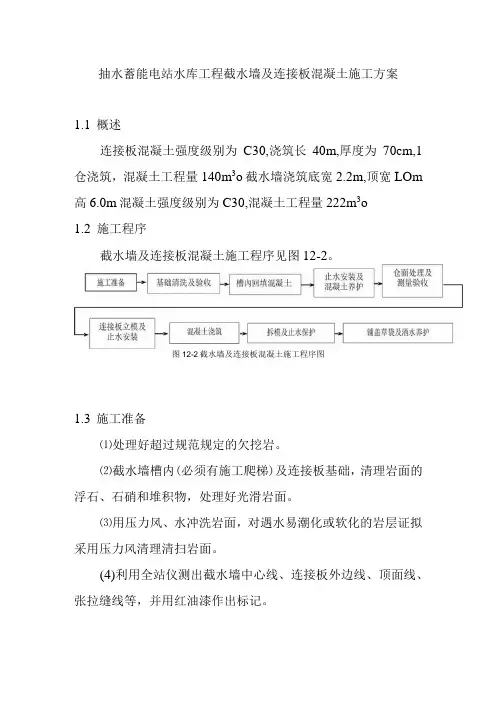

抽水蓄能电站水库工程截水墙及连接板混凝土施工方案
抽水蓄能电站水库工程截水墙及连接板混凝土施工方案1.1概述连接板混凝土强度级别为C30,浇筑长40m,厚度为70cm,1仓浇筑，混凝土工程量140m3o截水墙浇筑底宽2.2m,顶宽LOm 高6.0m混凝土强度级别为C30,混凝土工程量222m3o1.2施工程序截水墙及连接板混凝土施工程序见图12-2。
图12-2截水墙及连接板混凝土施工程序图1.3施工准备⑴处理好超过规范规定的欠挖岩。
⑵截水墙槽内(必须有施工爬梯)及连接板基础，清理岩面的浮石、石硝和堆积物，处理好光滑岩面。
⑶用压力风、水冲洗岩面，对遇水易潮化或软化的岩层证拟采用压力风清理清扫岩面。
(4)利用全站仪测出截水墙中心线、连接板外边线、顶面线、张拉缝线等，并用红油漆作出标记。
⑸从左岸上游变压器引380V动力线及仓内照明线，施工用水从上游河床架设DN50水管入仓面，搭设溜槽及振捣器控制台等，振捣器就位。
当上述问题都完全解决好再提供测量成果（包括桩号、高程、宽度、坡度），报监理工程师检查复核，由监理工程师开具验收合格证，才能进行后续工序施工。
1.4截水墙混凝土回填截水墙槽内基础经监理工程师验收合格后，将溜桶沿施工爬梯挂好，浇筑第一层混凝土前基岩面上均匀铺一层2~3cm与混凝土浇筑强度高一级的砂浆，每次铺设砂浆的面积与混凝土浇筑强度相适应，并及时覆盖混凝土，以保证混凝土与基岩结合良好。
混凝土采用台阶式浇筑方法。
层坯铺料厚度30~50cm左右，采用振捣器先平仓后振捣，骨料集中时人工均匀分散,使用插入式振捣器振捣，依次上升至截水墙顶。
沿截水墙中心线将止水铜片一半预埋入新浇筑的混凝土中，铜片止水的“鼻头”槽中填塞φl2mm氯丁橡胶棒及聚氨脂泡沫，并用胶带封口，防止砂浆进入槽内影响适应变形。
必须冬季保暖、洒水养护至连接板浇筑为止。
1.5模板组立连接板用常规钢木组合模板，按设计桩号、高程及断面尺寸进行测量放线。
模板及支架安装要稳定，支撑要牢固，不得因混凝土入仓、平仓、振捣而变形。
抽水蓄能电站工程上水库库底库岸填筑施工方案
抽水蓄能电站工程上水库库底库岸填筑施工方案1.1库岸反滤、垫层料填筑要求库岸排水层料的最大粒径8cm，压实后层厚20cm，用振动碾压实，设计干容重21.9kN/m3,孔隙率＜18.5%;库岸防护使用的填筑堆石料同主坝主堆石料；库岸反滤料同主坝反滤料。
碾压前预留高于设计线的高度、碾压机具、碾压参数应由现场碾压试验最终确定。
碾压后的基础表层应密实、均匀，并满足碾压保护后欠挖应小于5cm,超挖不超过10cm的规定。
压实后的库岸土坡（基）应尽早覆盖，铺筑反滤层和排水层，并在铺筑反滤层前喷洒除草剂。
如不能及时覆盖则必须加以保护，防止施工机械破坏，并做好排水设施，以防雨水、地表水冲刷。
对于深度大于10cm的冲沟及人为造成的坑、槽，承包人应负责用同类材料回填修补，并维护至反滤层填筑。
库岸反滤层、排水层应顺坡铺筑，宜用推土机或碎石摊铺机自下而上分层摊铺（靠近顶部范围也可自上而下摊铺），用斜坡振动碾分层碾压。
1.2库底防渗土料填筑库底粘土铺盖施工前应分别对不同料场的粘土料和土石混合料进行室内试验和现场碾压试验，并将试验成果提交监理人和设计单位，以便确定施工控制参数。
清除库底粘土铺盖区域内松散表层和腐植土，并采用不小于18t的拖式振动碾碾压68遍，再分层填筑粘土铺盖。
粘土铺盖压实后层厚20cm，土石混合料压实后层厚50cm。
设置土工膜区域的粘土铺盖应选用含砾量少的料源进行该区域粘土铺盖的填筑。
铺设土工膜前应仔细检查粘土铺盖表面，避免粘土铺盖表面存在砾石或块石等尖锐物体刺破土工膜。
防渗土料的每一填土层按规定参数施工完毕，并经发包人和监理人检查合格后才能继续铺筑上一层。
在继续铺筑上层新土之前，应对压实层表面残留的、被碾子凸块翻松的半压实土层进行处理（包括含水量的调整），以免形成土层间结合不良的现象。
压实土体不应出现漏压虚土层、干松土、弹簧土、剪力破坏和光面等不良现象。
防渗土料本身铺土面应尽量平起，以免造成过多的接缝。
若由于施工需要进行分区填筑时，其接缝坡比不得陡于1： 3.防渗土料分段碾压时，相邻两段交接带碾迹应彼此搭接，垂直碾压方向搭接宽度应不小于0・3m〜0.5m;顺碾压方向搭接带宽度应为1m〜1.5m。
抽水蓄能电站上水库施工质量和安全保证措施
抽水蓄能电站上水库施工质量和安全保证措施抽水蓄能电站是一种以水为媒介进行电能转化和储存的发电方式。
由于其特殊的工作原理和工程特点，施工质量和安全保证措施对电站的正常运行起着至关重要的作用。
以下是抽水蓄能电站上水库施工质量和安全保证措施的一些建议。
首先，上水库施工质量的保证是抽水蓄能电站建设的前提。
在施工过程中，应确保基础工程的稳定性。
特别是对于大容量的水库，需要进行细致的地质勘察和评估，以确保选址的安全性和可行性。
同时，应采取合适的防渗措施，避免水库的渗漏问题。
其次，对于抽水蓄能电站上水库的施工质量保证，还需要关注库区的排水系统。
为了确保水库的正常运行和维护，应设计合理的排水系统，包括导流洞、排泥坑等设施。
严格控制施工过程中的砂石混入和污染，保证库区清洁。
此外，对于水库的安全保证措施也是十分重要的。
首先，应加强水库堤坝的监测和安全检查工作。
定期检查堤坝的变形、裂缝等情况，及时采取修复和加固措施。
并且，应制定灾害意外事件的应急预案，提升应对突发事件的能力。
其次，注重施工过程中的安全防护工作。
为了保护施工人员的生命安全，应加强现场安全教育培训，提高员工的安全意识。
同时，配备必要的个人防护装备，并且建立健全的安全管理体系。
在施工现场的布置方面，严格遵守相关施工规范和标准。
对于作业区域，应合理设置围挡和安全警示标识，确保施工现场的整体安全。
最后，加强质量监督和验收工作。
设立专门的质量监督部门，负责对施工质量的监管和检查。
并且，在施工完成后，应进行全面的验收工作，确保施工质量符合相关规范和标准。
总之，抽水蓄能电站上水库施工质量和安全保证措施的严格实施对电站的安全运行和发电效益起着重要作用。
通过加强基础工程稳定性、优化排水系统、强化安全防护和加强质量监督等措施，能够确保施工质量的合格，并且保障施工现场的安全。
抽水蓄能电站工程施工方案
抽水蓄能电站工程施工方案引言抽水蓄能电站是一种利用水能进行储能的电站，采用高低水位之间的水力差来产生电能。
工程的施工方案包含了工程的总体设计、施工流程、安全保障等重要内容。
工程总体设计为确保施工工艺的合理性和施工质量的可控性，抽水蓄能电站的工程总体设计应该充分考虑工程规模、地形环境、设备性能、施工工艺等因素，以保证施工进度和质量。
工程规模抽水蓄能电站主要由水库、厂房、电站设备和输电线路等构成。
根据抽水蓄能电站实际需要，工程规模应确定为XX万千瓦，电站容量设计应合理，满足供电需求。
地形环境考虑到抽水蓄能电站所在的地形环境，在工程设计时需要具体分析地质情况和地形特征，确定河道位置、水库坝型、厂房选址等具体方案，减少对当地环境的影响，以保护自然环境。
设备性能抽水蓄能发电机的选择应根据地理位置的水头、水流量等情况来确定。
同时还要考虑发电机组的功率、效率、合理寿命等性能指标，保证设备的安全稳定运行。
施工工艺根据抽水蓄能电站的总体设计，制定合理的施工工艺方案，包括厂房建设工艺、水库坝型施工工艺、水电设备安装工艺等，确保各项工艺的无缝衔接，以达到最优效果。
施工流程抽水蓄能电站的施工程序一般分为勘探、设计、预备工作、主体工程、安装调试等多个阶段。
在施工过程中，要注重施工质量，重视施工队伍建设，在配合和沟通上要积极配合工程进度的安排，保证施工顺利进行。
勘探在勘探阶段，主要对电站所在地区地质环境进行勘察和评估，测量地形地貌和水文地理特征，确定抽水蓄能电站水库、电站厂房、输电线路等选址和设计方案。
设计在设计阶段，主要对勘探得出的各项参数进行评估和分析，制定工程总体设计图，标准和规范，为后续施工进程打下基础。
预备工作在预备工作阶段，要对施工现场进行安全评估，制定应急预案，并协调调配施工队伍和材料，以确保施工进度顺利和安全。
主体工程在主体工程阶段，需要根据设计图，进行选址水库坝型、厂房建设、水电设备安装等各种建设工程。
此阶段的施工比较复杂，需要密切协作，加强质量管理，紧密联系上下游施工流程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者简介 ： 谈祥（ ９７一） 男 ， １７ ， 江苏江都 人， 上海勘测设计研究院工程师， 从事水利水电建筑工程方面的设计工作 。
维普资讯
第２ ９卷 第 １ Ｏ期
谈祥， ： 等 宜兴抽 水蓄 能电站 上水库 止 水设 计 与施 工
副坝
坝体横缝
库底 面 板 与 面 板间 水 平 缝 ；
库盆
库岸面板与面板 间水平缝及垂 直缝 ；
面板 与 防 浪墙 间水 平 缝 等 部 位 的止 水
上水 进口 出
耆
水 平 缝
全 不 同 ， 水 压 力作 用 下 ， 变 形差 大 于其 他 分 缝 ， 在 其 是 防渗薄 弱环节 之一 。该工 程周 边缝 共 布置 两道 止 水， 底部采 用 “ ” Ｆ 型铜 片止 水 ， １ ｉ ； 部 留缝 口 厚 Ｄ上 ｍ＿
表 １ 上 水 库 接 缝 止 水 位 置 表
部 位 接缝 止水 位 置
面板 与 趾 板 间 周边 缝 ；
主 坝
面板与面板间水平缝及垂直缝
趾 板 与趾 板 间 的伸 缩 缝
统、 地下厂房和地 面开关站 等建筑 物组成 。上水 库 位
于铜官 山顶北侧沟 谷 ， 由主 坝 、 副坝 和库周 山岭组 成 ， 主坝为钢筋混凝土 面板 堆石 坝 ， 坝顶 高程 ４４ ２ 趾 ７ ． ｍ， 板以上最大坝高 ４ ． 坝轴线处最大坝高７ 坝顶 ７２ ｍ， ５ ｍ， 长 ４ ４ ９ 坝顶宽 ８ ９ ． ｍ， ｍ。副 坝 为碾 压混 凝 土重 力 坝 ， 最大坝高 ３ ． ｍ， ４ ９ 坝顶 长 ２ ６ 坝顶 宽 ８ １ ｍ， ｍ。
关键 词 ： 片 止 水 ；Ｒ 塑性 填 料 ； － 铜 Ｓ ５ ７ 丙盖 板 ｔ乙 中 图分 类 号 ：Ｖ ４ ：Ｖ ４ Ｔ ７３Ｔ ４ 文献 标 识 码 ： Ｂ 文章 编 号 ：０ ６— ４ ６ ２０ ）０— ０ ０— ３ １０ ６４ （０ ７ １ ０ １ ０
１ 工 程 概 况
宜兴抽水蓄 能 电站 位 于江 苏 省宜 兴 市西 南郊 约 １ ｋ 的铜官 山区 ， ０ｍ 是一座 日调节纯 抽水 蓄能 电站 ， 电 站总装 机 １ ０ ０ＭＷ， ０ 电站 由上水 库 、 水 库 、 下 输水 系
谈祥 ， 程俊 ， 海 东 蔡 康
（ 上海勘测设计 研究 院 ， 上海 ２０ ３ ） ０４ ４
摘
要 ： 兴抽 水蓄 能 电站 上 水 库 运 行过 程 中水 位 变幅 较 大 ， 大坝 的 防 渗要 求较 高 ：介 绍 了 宜兴抽 水 蓄 能 宜 对
电站上水库止水设计与施工经验 ， 供业 内人 士参考 ：
出水 口４大部分 ， 各部分接缝止水 位置见表 １ 。
张 开 的过 程 中 ， 缝顶 Ｓ Ｒ柔 性 填 料 会 被 库 水 挤 入 缝
填 实 橡 在不 同 的部 位 ， 各种 接缝 的工 作条 件 相差 较 大 ， 内 ， 塞缝 内空 隙 ， 现 自愈 止水 作 用 ， 胶 棒 则 呈 成 其 结构 依 据可 能产 生 的变 形 大小 确 定 ， 分别 采 用 越 压越紧 的趋 势 ， 为 柔 性 填 料可 靠 的支 撑 体 。周 并
不 同的型式 以适应 各 自的要求 。
２边缝 止水 如图 １ 示 。 所
２ ２ 面板缝 ．
周边缝 是趾 板 与 主坝 面 板 的 接 缝 ， 由于 面 板 和
面板垂 直缝分 为张性 缝 和压 性缝 。该 工程 张 性
趾板 分别位 于碾压堆 石体 和基岩 上 ， ２者变形 模量 完 缝 主要 位于 主坝左 右岸 、 坡转折 处 、 坡钢筋 混凝 岸 岸
２ 止 水 设 计
Ｒ塑性 填料 ， 并在缝 口设 置 ５ ｍ 橡胶棒 作为 ０ ｍ 该工程上水库库盆采用全库盆 面板防渗 ， 、 坝 充 填 Ｓ 主 副 填 防渗面板与库底 、 库岸防渗 面板形成一个完整的防渗 体 柔 性填 料 的支撑 体 ； 料 外部 用 三元 乙丙 盖板 固定
三 ７ ｌ ｉ ０ｍｍ 系， 可以有效地防止渗漏 ， 最大 限度地 发挥 上水库 的蓄 封 闭 ， 元 乙 丙 盖 板 周 边 采 用 Ｌ ５ｆｍ ×５ × ６ｍ ｍ镀锌角 钢和 膨胀 螺栓进行 固定 。周 边缝 在受 荷 水作用。上水库接缝止水包 括主坝 、 副坝 、 库盆及上进
维普资讯
第２ ９卷 第 １ Ｏ期
２０ ０ ７年 １ 月 Ｏ
水利 电力机 械
ＷＡ Ｅ Ｏ Ｓ Ｒ Ａ Ｃ ＆ Ｅ Ｅ Ｔ Ｉ Ｏ Ｒ Ｍ Ｃ Ｎ Ｒ Ｔ ＲＣ Ｎ Ｅ Ｖ Ｎ Ｙ Ｌ Ｃ Ｒ Ｃ Ｐ ＷＥ Ａ ＨＩ Ｅ Ｙ
Ｖ０ ． ９ Ｎｏ １ １２ ．０ ０ｃ． ０ ７ ｔ２ ０
图 ２ 张性 缝止 水 详 图
宜 兴抽 水 蓄能 电站 上水 库止 水设 计 与施 工
Ｄｅ ｉｎ ａ ｄ ｃ ｎ ｔｕ ｔ ｎ ｏ ｔｒｓｏ ｏ ｈ ｐ ｅ ｅ ｅ ｖ ｉ ｆＹｉｉ ｇ ｓｇ ｎ ｏ ｓｒ ｃｉ ｆｗａ ｅ ｔｐ ｆ ｒｔ ｅ ｕ ｐ ｒｒ ｓ ｒ ｏｒｏ ｘ ｎ ｏ
Ｐ ｍｐ ｄ—ｔｒ ｇ ｄ ｏ ｏ ｒＳ ａ ｉｎ ｕ ｅ ｓｏ ａ ｅ Ｈｙ ｒ ｐ ｗｅ ｔｔｏ
图 １ 周 边缝 止水 详 图
土面板 与副 坝连 接 处 ， 其余 垂 直 缝 均 为压 性 缝 。张
性 缝设 ２道 止 水 ， 部 设 置 “ ” 止 水 铜 片 ， 面 底 ｗ 型 在 板上部 缝槽 内充 填 Ｓ Ｒ塑性 填 料 及 橡 胶 棒 ， 料 外 填 部 采用 三元 乙丙 盖 板覆 盖 ， 用 角钢 （ 扁 钢 ） 膨 再 或 、 胀 螺栓 进行 固定 。压 性缝 设 计 与 拉性 缝 类 似 ， 其 但
