光纤熔接方法和步骤
光纤熔接的基本步骤
光纤熔接的基本步骤光纤熔接是一种将两根光纤精确地融合在一起形成无连接缝的技术。
它是光纤通信系统中的重要工艺之一，能够保证光信号的传输质量和稳定性。
光纤熔接的基本步骤如下：1.光纤准备首先，需要准备两段要熔接的光纤。
这两段光纤通常需要切割到相同的长度，并去除绝缘层和外包层，使得光纤的裸露长度大致相同。
2.清洁光纤接下来，使用酒精或其他清洁剂将光纤充分清洁，以去除任何油脂、灰尘或污垢。
清洁光纤是十分重要的，因为任何微小的污染物都可能导致熔接质量下降。
3.在熔接机上调整参数将两根光纤扎入光纤熔接机的夹持器中，并通过操作熔接机设置熔接参数。
参数包括熔接时间、电弧强度和电弧持续时间等。
这些参数的设置应根据具体的光纤材料和直径来确定。
4.对准光纤调整熔接机的放电电极，使其与光纤的端面有足够的接触，并确保两根光纤的纤芯和包层相互对准。
通常，光纤的纤芯对准要求的精度为几微米，而包层对准则要求更加苛刻。
5.进行熔接按下熔接机的启动按钮，机器将产生高压电弧将两根光纤熔化。
熔化的光纤会被熔接机中的气流拉伸并保持稳定，形成一个纤细的熔焊区域。
6.检查熔接质量等待一段时间，直到熔焊区域冷却并凝固。
然后，将熔接的光纤取出并进行质量检查。
检查的内容包括熔接点的平整度、横切面的形状和光纤间的失配情况等。
7.终端处理如果熔接质量符合要求，可以进一步对光纤的终端进行处理。
处理方式通常包括切割熔接点，用胶水固定光纤在光纤连接器上，以及保护光纤的终端部分等。
总结：光纤熔接是一项关键的工艺，对光纤通信系统的性能和稳定性具有重要影响。
掌握光纤熔接的基本步骤可以帮助工程师实现高质量和可靠的熔接效果。
光纤熔接需要一定的经验和技巧，并且在进行熔接时要注意安全和环境保护等问题。
只有经过专业培训和实践，才能成为一名合格的光纤熔接技术人员。
光纤熔接步骤及操作方法
光纤熔接步骤及操作方法光纤熔接接续是光纤传输系统中工程量最大、技术要求最复杂的重要工序，其质量好坏直接影响光纤线路的传输质量和可靠性。
进行有效的方法及正确熔接步骤极其重要的。
光纤熔接的方法一般有熔接、活动连接、机械连接三种。
在实际工程中基本采用熔接法，因为熔接方法的节点损耗小，反射损耗大，可靠性高。
1、光缆熔接时应该遵循的原则芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为兰、桔、绿、棕、灰、白、红、黑、黄、紫、粉、青。
多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。
正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白1、白2、白3等。
2、光缆的熔接过程第一步，开剥光缆，并将光缆固定到接续盒内。
在固定多束管层式光缆时由于要分层盘纤，各束管应依序放置，以免缠绞。
将光缆穿入接续盒，固定钢丝时一定要压紧，不能有松动。
否则，有可能造成光缆打滚纤芯。
注意不要伤到管束，开剥长度取取1米左右，用卫生纸将油膏擦拭干净。
第二步，将光纤穿过热缩管。
将不同管束、不同颜色的光纤分开，穿过热缩套管。
剥去涂抹层的光缆很脆弱使用热缩套管，可以保护光纤接头。
第三步，打开熔接机电源，选择合适的熔接方式。
熔接机的供电电源有直流和交流两种，要根据供电电流的种类来合理开关。
每次使用熔接机前，应使熔接机在熔接环境中放置至少15分钟。
根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。
如没有特殊情况，一般选择用自动熔接程序。
在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。
第四步，制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
第五步，裸纤的清洁将棉花撕成面平整的小块，粘少许酒精，夹住已经剥覆的光纤，顺光纤轴向擦拭，用力要适度，每次要使用棉花的不同部位和层面，这样即可以提高棉花利用率。
光纤熔接时有哪些步骤
家”。
关于“醉翁”与“六一居士”：初谪滁山，自号醉翁。既老而衰且病，将退休于颍水之上，则又更号六一居士。客有问曰：“六一何谓也？”居士曰：“吾家藏书一万卷，集录三代以来金石遗文一千卷，有琴一张，有棋一局，而常置酒一壶。”客曰：“是为五一尔，奈何？”居士曰：“以吾一翁，老于此五物之间，岂不为六一乎？”写作背景：宋仁宗庆历五年(1045年)，参知政事范仲淹等人遭谗离职，欧阳修上书替他们分辩，被贬到滁州做了两年知州。到任以后，他内心抑郁，但还能发挥“宽
http://www.yuanhua88.c om/
c、打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰 尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。CATV使用的光纤有常规型单模光纤和色散位移单 模光纤，工作波长也有1310nm和1550nm两种。所以，熔接前要根据系统使用的光纤和工作波长来选择合 适的熔接程序。如没有特殊情况，一般都选用自动熔接程序。
会员免费下载 简而不扰”的作风，取得了某些政绩。《醉翁亭记》就是在这个时期写就的。目标导学二：朗读文章，通文顺字1．初读文章，结合工具书梳理文章字词。2．朗读文章，划分文章节奏，标出节奏划分有疑难的语句。节奏划分示例
环滁/皆山也。其/西南诸峰，林壑/尤美，望之/蔚然而深秀者，琅琊也。山行/六七里，渐闻/水声潺潺，而泻出于/两峰之间者，酿泉也。峰回/路转，有亭/翼然临于泉上者，醉翁亭也。作亭者/谁？山之僧/曰/智仙也。名之者/谁？太守/自谓也。太守与客来饮/于此，饮少/辄醉，而/年又最高，故/自号曰/醉翁也。醉翁之意/不在酒，在乎/山水之间也。山水之乐，得之心/而寓之酒也。节奏划分思考“山行/六七里”为什么不能划分为“山/行六七里”？ 明确：“山行”意指“沿着山路走”，“山行”是个状中短语，不能将其割裂。“望之/蔚然而深秀者”为什么不能划分为“望之蔚然/而深秀者”？明确：“蔚然而深秀”是两个并列的词，不宜割裂，“望之”是总起词语，故应从其后断句。【教学提示】引导学生在反复朗读的过程中划分朗读节奏，在划分节奏的过程中感知文意。对于部分结构复杂的句子，教师可做适当的讲解引导。目标导学三：结合注释，翻译训练1．学生结合课下注释和工具书自行疏通文义，并画出不解之处。【教学提示】 节奏划分与明确文意相辅相成，若能以节奏划分引导学生明确文意最好；若学生理解有限，亦可在解读文意后把握节奏划分。2．以四人小组为单位，组内互助解疑，并尝试用“直译”与“意译”两种方法译读文章。3．教师选择疑难句或值得翻译的句子，请学生用两种翻译方法进行翻译。翻译示例：若夫日出而林霏开，云归而岩穴暝，晦明变化者，山间之朝暮也。野芳发而幽香，佳木秀而繁阴，风霜高洁，水落而石出者，山间之四时也。直译法：那太阳一出来，树林里的雾气散开，云雾聚拢， 山谷就显得昏暗了，朝则自暗而明，暮则自明而暗，或暗或明，变化不一，这是山间早晚的景色。野花开放，有一股清幽的香味，好的树木枝叶繁茂，形成浓郁的绿荫。天高气爽，霜色洁白，泉水浅了，石底露出水面，这是山中四季的景色。意译法：太阳升起，山林里雾气开始消散，烟云聚拢，山谷又开始显得昏暗，清晨自暗而明，薄暮又自明而暗，，夏日佳树繁茂并形成一片浓荫，秋天风高气爽，霜色洁白，冬日水枯而石底
一分二光纤熔接方法

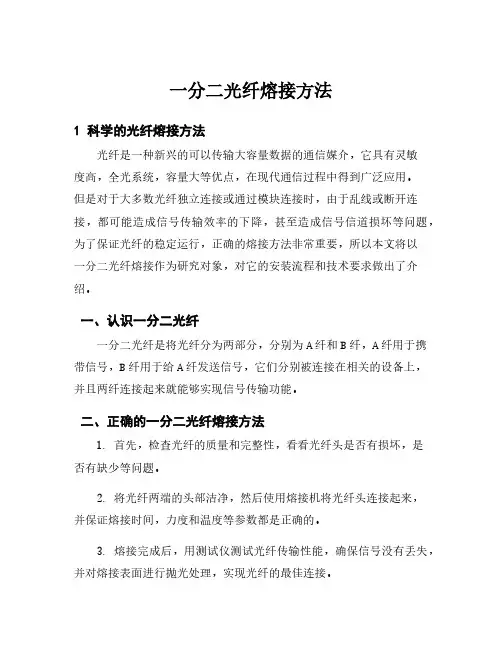

一分二光纤熔接方法
1 科学的光纤熔接方法
光纤是一种新兴的可以传输大容量数据的通信媒介，它具有灵敏
度高，全光系统，容量大等优点，在现代通信过程中得到广泛应用。
但是对于大多数光纤独立连接或通过模块连接时，由于乱线或断开连接，都可能造成信号传输效率的下降，甚至造成信号信道损坏等问题，为了保证光纤的稳定运行，正确的熔接方法非常重要，所以本文将以
一分二光纤熔接作为研究对象，对它的安装流程和技术要求做出了介绍。
一、认识一分二光纤
一分二光纤是将光纤分为两部分，分别为A纤和B纤，A纤用于携带信号，B纤用于给A纤发送信号，它们分别被连接在相关的设备上，并且两纤连接起来就能够实现信号传输功能。
二、正确的一分二光纤熔接方法
1. 首先，检查光纤的质量和完整性，看看光纤头是否有损坏，是
否有缺少等问题。
2. 将光纤两端的头部洁净，然后使用熔接机将光纤头连接起来，
并保证熔接时间，力度和温度等参数都是正确的。
3. 熔接完成后，用测试仪测试光纤传输性能，确保信号没有丢失，并对熔接表面进行抛光处理，实现光纤的最佳连接。
三、熔接重要性
光纤熔接是维护光纤传输稳定的重要的步骤，正确的熔接方法能够提高光纤的传输性能，减少信号的损失，让信号能够更加稳定，信号的传输更加顺畅。
因此，在正确使用一分二光纤熔接方法时，除了要做到熔接参数正确外，要保证光纤的质量良好，把握熔接时间，考虑光纤头部传输性能，以保证光纤的最佳传输。
光纤熔接技术的操作步骤与技巧
光纤熔接技术的操作与技巧光纤熔接主要分为四个步骤：剥、切、熔、护。
所谓的剥：是指将光缆中的光纤芯剥离出来，这其中包括了最外层的塑料层，中间的钢丝，内层中的塑料层及光纤表面的颜色油漆层。
所谓的切：是指将剥好准备熔接的光纤的端面用“切割机”切齐。
所谓的熔：是指将两根光纤在“熔接机”中熔接到一起。
所谓的护：是指将已经熔接好的光纤接头部份用“热缩管”保护起来。
下面将详细介绍各个步骤地操作。
一、端面的制备。
光纤端面的制备包括剥覆、清洁和切割这几个环节。
合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。
1.1 光纤涂面层的剥除熟练掌握平、稳、快三字剥纤法。
“平”，即持纤要平。
左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为它，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。
“稳”，即剥纤钳要握得稳。
“快”，即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。
1.2 裸纤的清洁观察光纤剥除部分的涂覆层是否全部剥除，若有残留应重剥。
如有极少量不易剥除的涂覆层，可用棉球沾适量酒精，边浸渍，边逐步擦除。
一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样既可提高棉花利用率，又防止了探纤的两次污染。
1.3 裸纤的切割切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，严格、科学的操作规范是保证。
（1）切刀的选择切刀有手动和电动两种。
前者操作简单，性能可靠，随操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。
后者切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，工作速度恒定，要求裸纤较长。
熟练的操作者在常温下进行快速光缆接续或抢险，采用手动切刀为宜；反之，初学者或在野外较寒冷条件下作业时，直用电动切刀。
（2）操作规范操作人员应经过专门训练掌握动作要领和操作规范。
二芯皮线光纤熔接方法
二芯皮线光纤熔接方法1. 什么是二芯皮线光纤？二芯皮线光纤是一种具有比普通光纤更强一些的环保型光纤，它是由两根光线交错组成的，中间有一层皮线保护。
二芯皮线光纤的使用范围十分广泛，比如在机房、广播电视、医疗等行业都有应用。
2. 二芯皮线光纤的熔接方法二芯皮线光纤的熔接方法与普通光纤稍有不同，下面我们将详细说明二芯皮线光纤的熔接方法。
2.1 工具和材料进行二芯皮线光纤熔接需要准备的工具和材料如下：- 熔接机- 熔接支架- 光纤剪切器- 光纤剥皮钳- 清洁纤维头- 光纤笔- 纤芯对准器- 二芯皮线光纤2.2 熔接步骤（1）准备工作：将二芯皮线光纤放在熔接机的放置架上，并用熔接支架夹紧。
用光纤剪切器将皮线的两端去掉，然后用光纤剥皮钳将光纤的外皮去掉，露出内部的光纤。
（2）纤芯对准：使用纤芯对准器，将两根光纤的中心轴线对准，并用光纤笔标记。
然后再将两根光纤的剥皮长度调整至相同，比例大约是9：1。
（3）压合：将两根光纤用熔接机顶部的压合机器紧密压合在一起，确保它们的直线距离相等。
（4）熔接：在熔接机上设置好适当的熔接时间和温度，开始对两根光纤进行熔接。
（5）切割：熔接完成后，用光纤剪切器将光纤两端的冒口去掉。
然后用清洁纤维头轻轻地清理熔接处周围的杂物。
（6）检测：用OTDR或其他工具对熔接的效果进行检测，如果有问题，可以进行二次熔接或更改调整参数。
3. 注意事项在进行二芯皮线光纤的熔接过程中，需要注意以下几点：（1）选择好适合的熔接时间和温度：每种类型的光纤都有适合自己的熔接时间和温度，因此在熔接之前需要确认好这些参数，才能保证熔接完成后的质量。
（2）注意对准度：对准两根光纤的中心轴线是至关重要的，如果两根光纤对准不好会直接影响熔接的效果。
（3）不要清理过度：清理熔接处时，不要使用太大的力气，否则可能会破坏熔接处。
（4）保持清洁：使用清洁纤维头时，需要注意保持清洁和干燥。
在清理之前，需要使用纯净的酒精擦拭一下熔接处。
光纤熔接机使用方法
光纤熔接机使用方法
光纤熔接机是用于光纤熔接的专业设备，下面是一般的使用方法：
1. 确保熔接机所在环境干燥、无尘，并保持适当通风。
2. 将熔接机连接到电源，并确保电源稳定。
3. 打开熔接机的电源开关，等待熔接机启动。
一般熔接机有启动时间，要等待仪器完全启动并稳定。
4. 准备熔接光纤。
将需要熔接的光纤剥去一定长度的保护层，留出裸露出来的光纤。
5. 将两根需要熔接的光纤放入熔接机的光纤夹持装置中。
夹持时要尽量保持两根光纤的纤芯对齐。
6. 调整熔接机的熔接参数。
根据光纤的类型和直径，设置熔接机的熔接参数，如放电电流、放电时间等。
7. 按下熔接机的开始按钮，熔接机开始进行熔接过程。
熔接机会先用电弧等方式将光纤端面烧净，并将两根光纤快速对准并熔接在一起。
8. 等待熔接完成。
熔接机会自动进行熔接过程，并在熔接完成后提示。
9. 关闭熔接机的电源开关，断开电源连接。
10. 检查熔接质量。
使用放大镜或显微镜检查熔接处的质量，确保熔接处无明显的损伤或断裂。
以上是一般的光纤熔接机的使用方法，具体使用步骤和注意事项需要根据不同型号的熔接机进行调整。
光缆的熔接和盘纤方法
光缆的熔接和盘纤方法1.光缆的熔接方法：-准备工作：将需要熔接的两根光纤进行清洁，去除油污、灰尘和污渍等。
-熔接机设置：将熔接机开机，对机器进行参数设置，根据光纤种类选择相应的焊接程序。
常见的参数包括电流、时间、电压等。
-光纤剥皮：使用光纤剥皮器将需要熔接的光纤剥去一定长度的光缆外皮。
-精细清洁：将剥皮后的光纤进行精细清洁，使用棉签蘸取酒精或光纤清洁液清理光纤表面，确保干净无尘。
-熔接：将两根准备好的光纤放入熔接机的光纤夹持器中，调整位置使光纤末端对齐。
启动熔接机，开始熔接过程，通过电弧将两端光纤融合在一起。
-熔接质量检验：熔接完成后，进行熔接质量检验，采用光纤纤芯对齐仪或熔接机自带的光学检测仪检查熔接点的质量。
-包扎和保护：熔接完成后，将熔接点用热缩管包扎起来，并进行光缆保护，以防止损伤。
2.光缆的盘纤方法：光缆的盘纤方法是在光缆敷设过程中，将光缆盘绕在盘线器上的布线方法。
光缆盘纤的主要目的是为了防止光缆弯曲半径过小而导致光损耗过大，同时也便于光缆管理和维护。
光缆的盘纤方法主要有以下几种：-螺旋盘纤法：将光缆从一侧开始，沿着盘线器上的螺旋形轨迹盘绕，每圈之间留出一定的缝隙。
-平行盘纤法：将光缆平行盘绕在盘线器上，相邻圈之间无缝隙。
-全盘纤法：将光缆直接整盘地盘绕在盘线器上，无缝隙。
在盘纤过程中，需要注意以下几点：-光缆弯曲半径：光缆在盘纤过程中，应确保弯曲半径在规定范围内，以免过小引起损耗过大。
-缝隙留置：在盘纤过程中，可以适当留置一定的缝隙，便于管理和维护，减少光缆之间的干扰。
-盘纤张力：在盘纤过程中，需要注意控制光缆的张力，避免过大张力引起光缆损伤。
综上所述，光缆的熔接和盘纤方法是光缆敷设过程中的关键环节。
通过适当的熔接方法，可以确保光纤的质量和连接性能。
而盘纤方法则可以保护光缆，减少光信号损耗，便于光缆的管理和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、光纤接续
（1）光纤接续。
光纤接续应遵循的原则是：芯数相等时，要同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。
（2）光纤接续的方法有：熔接、活动连接、机械连接三种。
在工程中大都采用熔接法。
采用这种熔接方法的接点损耗小，反射损耗大，可靠性高。
（3）光纤接续的过程和步骤：
①开剥光缆，并将光缆固定到接续盒内。
注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。
否则,有可能造成光缆打滚折断纤芯。
②分纤将光纤穿过热缩管。
将不同束管，不同颜色的光纤分开，穿过热缩管。
剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。
③打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。
CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。
所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。
如没有特殊情况，一般都选用自动熔接程序。
④制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。
⑤放置光纤。
将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。
⑥移出光纤用加热炉加热热缩管。
打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。
加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。
⑦盘纤固定。
将接续好的光纤盘到光纤收容盘上，在盘纤时，盘圈的半径越大，弧度越大，整个线路的损耗越小。
所以一定要保持一定的半径，使激光在纤芯里传输时，避免产生一些不必要的损耗。
⑧密封和挂起。
野外接续盒一定要密封好，防止进水。
熔接盒进水后，由于光纤及光纤熔接点长期浸泡在水中，可能会先出现部分光纤衰减增加。
套上不锈钢挂钩并挂在吊线上。
至此，光纤熔接完成。
2、光纤测试
光纤在架设，熔接完工后就是测试工作，使用的仪器主要是OTDR测试仪，用加拿大EXFO
公司的FTB-100B便携式中文彩色触摸屏OTDR测试仪（动态范围有32/31、37.5/35、40/38、45/43db）,可以测试，光纤断点的位置；光纤链路的全程损耗；了解沿光纤长度的损耗分布；光纤接续点的接头损耗。
为了测试准确，OTDR测试仪的脉冲大小和宽度要适当选择，按照厂方给出的折射率n值的指标设定。
在判断故障点时，如果光缆长度预先不知道，可先放在自动OTDR，找出故障点的大体地点，然后放在高级OTDR。
将脉冲大小和宽度选择小一点，但要与光缆长度相对应，盲区减小直至与坐标线重合，脉宽越小越精确，当然脉冲太小后曲线显示出现噪波，要恰到好处。
再就是加接探纤盘，目的是为了防止近处有盲区不易发觉。
关于判断断点时，如果断点不在接续盒处，将就近处接续盒打开，接上OTDR测试仪，测试故障点距离测试点的准确距离，利用光缆上的米标就很容易找出故障点。
利用米标查找故障时,对层绞式光缆还有一个绞合率问题,那就是光缆的长度和光纤的长度并不相等,光纤的长度大约是光缆长度的1.005倍,利用上述方法可成功排除多处断点和高损耗点。
光缆施工大致分为以下几步：准备→路由工程→光缆敷设→光缆接续→工程验收。
１．准备工作
（１）检查设计资料、原材料、施工工具和器材是否齐全。
（２）组建一支高素质的施工队伍。
这一点至关重要，因为光纤施工比电缆施工要求要严格得多，任何施工中的疏忽都将可能造成光纤损耗增大，甚至断芯。
２．路由工程
（１）光缆敷设前首先要对光缆经过的路由做认真勘查，了解当地道路建设和规划，尽量避开坑塘、打麦场、加油站等这些潜在的隐患。
路由确定后，对其长度做实际测量，精确到５０ｍ之内。
还要加上布放时的自然弯曲和各种预留长度，各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特殊预留。
为了使光缆在发生断裂时再接续，应在每百米处留有一定裕量，裕量长度一般为５％～１０％，根据实际需要的长度订购，并在绕盘时注明。
（２）画路径施工图。
在预先栽好的电杆上编号，画出路径施工图，并说明每根电杆或地下管道出口电杆的号码以及管道长度，并定出需要留出裕量的长度和位置。
这样可有效地利用光缆的长度，合理配置，使熔接点尽量减少。
（３）两根光纤接头处最好安设在地势平坦、地质稳固的地点，避开水塘、河流、沟渠及道路，最好设在电杆或管道出口处，架空光缆接头应落在电杆旁０．５～１ｍ左右，这一工作称为“配盘”。
合理的配盘可以减少熔接点。
另外在施工图上还应说明熔接点位置，当光缆发生断点时，便于迅速用仪器找到断点进行维修。
３．光缆敷设
（１）同一批次的光纤，其模场直径基本相同，光纤在某点断开后，两端间的模场可视
为一致，因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到最低程度。
所以要求光缆生产厂家用同一批次的裸纤，按要求的光缆长度连续生产，在每盘上顺序编号，并分别标明Ａ（红色）、Ｂ（绿色）端，不得跳号。
架设光缆时需按编号沿确定的路由顺序布放，并保证前盘光缆的Ｂ端要和后一盘光缆的Ａ端相连，从而保证接续时两光纤端面模场直径基本相同，使熔接损耗值达到最小。
（２）架空光缆可用７２．２ｍｍ的镀锌钢绞线作悬挂光缆的吊线。
吊线与光缆要良好接地，要有防雷、防电措施，并有防震、防风的机械性能。
架空吊线与电力线的水平与垂直距离要２ｍ以上，离地面最小高度为５ｍ，离房顶最小距离为１．５ｍ。
架空光缆的挂式有３种：吊线托挂式、吊线缠绕式与自承式。
自承式不用钢绞吊线，光缆下垂，承受风荷力较差，因此常用吊挂式。
（３）架空光缆布放。
由于光缆的卷盘长度比电缆长得多，长度可能达几千米，故受到允许的额定拉力和弯曲半径的限制，在施工中特别注意不能猛拉和发生扭结现象。
一般光缆可允许的拉力约为１５０～２００ｋｇ，光缆转弯时弯曲半径应大于或等于光缆外径的１０～１５倍，施工布放时弯曲半径应大于或等于２０倍。
为了避免由于光缆放置于路段中间，离电杆约２０ｍ处，向两反方向架设，先架设前半卷，在把后半卷光缆从盘上放下来，按“８”字型方式放在地上，然后布放。
（４）在光缆布放时，严禁光缆打小圈及折、扭曲，并要配备一定数量的对讲机，“前走后跟，光缆上肩”的放缆方法，能够有效地防止背扣的发生，还要注意用力均匀，牵引力不超过光缆允许的８０％，瞬间最大牵引力不超过１００％。
另外，架设时，在光缆的转弯处或地形较复杂处应有专人负责，严禁车辆碾压。
架空布放光缆使用滑轮车，在架杆和吊线上预先挂好滑轮（一般每１０～２０ｍ挂一个滑轮），在光缆引上滑轮、引下滑轮处减少垂度，减小所受张力。
然后在滑轮间穿好牵引绳，牵引绳系住光缆的牵引头，用一定牵引力让光缆爬上架杆，吊挂在吊线上。
光缆挂钩的间距为４０ｃｍ，挂钩在吊线上的搭扣方向要一致，每根电杆处要有凸型滴水沟，每盘光缆在接头处应留有杆长加３ｍ的余量，以便接续盒地面熔接操作，并且每隔几百米要有一定的盘留。
４．光缆接续
常见的光缆有层绞式、骨架式和中心束管式光缆，纤芯的颜色按顺序分为本、橙、绿、棕、灰、白、黑、红、黄、紫、粉红、青绿，这称为纤芯颜色的全色谱，有些光缆厂家用“蓝”替换色谱中的某颜色。
多芯光缆把不同颜色的光纤放在同一束管中成为一组，这样一根多芯光缆里就可能有好几个束管。
正对光缆横截面，把红束管看作光缆的第一束管，顺时针依次为白一、白二、白三……最后一根是绿束管。
光纤接续，应遵循的原则是：芯数相等时，相同束管内的对应色光纤对接，芯数不同时，按顺序先接芯数大的，再接芯数小的。
