光纤熔接教程
光纤熔接教程
光纤熔接教程（图文指导）1、光纤熔接需用到的工具；2.先将光纤穿过光纤收容箱或者说光纤配线架;3、光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）；步骤3：步骤4：剥光纤外皮（约剥1米长），用卫生纸将油脂擦拭干净。
步骤5：剥光纤金属保护层（用美工刀轻刻）（用美工刀在四周轻刻，不要太用力以免损伤光纤。
）轻拆光纤让金属保护层断裂（注弯曲角度不能大于45度）步骤6： 步骤7：步骤8：轻拆光纤让塑胶保护管断裂（注弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤12：套光纤热缩套管下图是光纤热缩套管步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18、光纤跳线的加工，居中剪断开做成尾纤。
步骤19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（注：两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按"£1”键开始熔接光纤步骤26：光纤 X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按力£八1”键加热步骤31：取出已加热好的光纤以上述项是焊一芯光纤步骤，重复至其他熔接完成。
步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤36：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光缆熔接的步骤
光缆熔接的步骤光缆熔接是指将两根光纤通过熔接技术连接起来，以实现光信号的传输。
光缆熔接是光通信中的关键步骤，其质量直接影响到光信号传输的稳定性和可靠性。
下面将介绍光缆熔接的具体步骤。
一、准备工作在进行光缆熔接之前，首先需要进行一系列的准备工作。
包括：准备好光纤切割刀、熔接机、光纤清洁工具、镊子、光纤剥皮刀等工具；准备好光纤熔接盘和熔接盒；检查熔接机是否正常工作；清洁工作台，并确保操作环境干净无尘。
二、光纤准备1. 光纤切割：使用光纤切割刀将光缆两端的光纤切割成所需长度。
切割时要保持切口光滑，避免划伤光纤。
2. 光纤剥皮：使用光纤剥皮刀将光纤外皮剥离，露出裸光纤。
剥离外皮时要小心，避免划伤光纤。
三、光纤熔接1. 光纤清洁：使用光纤清洁工具清洁裸光纤的端面，确保端面干净无尘。
清洁时要轻柔，并避免碰触光纤的端面。
2. 光纤对准：使用镊子将两根光纤分别放置在熔接机的光纤对准槽中。
调整镊子的位置，使两根光纤的端面对准。
3. 熔接机设置：根据光纤的类型和熔接机的型号，设置熔接机的参数。
一般包括熔接时间、熔接电流、熔接温度等。
设置时要根据实际情况进行调整。
4. 光纤熔接：将两根光纤放入熔接机的熔接槽中，按下开始按钮，启动熔接机进行熔接。
熔接机会将两根光纤加热至熔化状态，然后将其连接在一起。
5. 熔接保护：熔接完成后，需要进行熔接保护。
一般使用熔接盒或熔接盘来对熔接点进行保护。
将熔接点放入熔接盒或熔接盘中，然后进行封装。
四、光缆测试完成光纤熔接后，需要对熔接点进行测试，以确保熔接质量符合要求。
测试项目包括：光损耗测试、反射损耗测试等。
测试时要使用专业的光缆测试仪器，并按照测试仪器的操作指南进行操作。
五、光缆保护完成光缆熔接和测试后，需要对光缆进行保护。
主要包括：将光缆放入光缆槽中，进行固定；对光缆进行标识，以便日后识别和维护；对光缆进行外包装，以保护光缆免受外界环境影响。
总结：光缆熔接是光通信中非常重要的一环，对于光纤传输质量的稳定性和可靠性有着决定性的影响。
光纤熔接的基本步骤
光纤熔接的基本步骤光纤熔接是一种将两根光纤精确地融合在一起形成无连接缝的技术。
它是光纤通信系统中的重要工艺之一，能够保证光信号的传输质量和稳定性。
光纤熔接的基本步骤如下：1.光纤准备首先，需要准备两段要熔接的光纤。
这两段光纤通常需要切割到相同的长度，并去除绝缘层和外包层，使得光纤的裸露长度大致相同。
2.清洁光纤接下来，使用酒精或其他清洁剂将光纤充分清洁，以去除任何油脂、灰尘或污垢。
清洁光纤是十分重要的，因为任何微小的污染物都可能导致熔接质量下降。
3.在熔接机上调整参数将两根光纤扎入光纤熔接机的夹持器中，并通过操作熔接机设置熔接参数。
参数包括熔接时间、电弧强度和电弧持续时间等。
这些参数的设置应根据具体的光纤材料和直径来确定。
4.对准光纤调整熔接机的放电电极，使其与光纤的端面有足够的接触，并确保两根光纤的纤芯和包层相互对准。
通常，光纤的纤芯对准要求的精度为几微米，而包层对准则要求更加苛刻。
5.进行熔接按下熔接机的启动按钮，机器将产生高压电弧将两根光纤熔化。
熔化的光纤会被熔接机中的气流拉伸并保持稳定，形成一个纤细的熔焊区域。
6.检查熔接质量等待一段时间，直到熔焊区域冷却并凝固。
然后，将熔接的光纤取出并进行质量检查。
检查的内容包括熔接点的平整度、横切面的形状和光纤间的失配情况等。
7.终端处理如果熔接质量符合要求，可以进一步对光纤的终端进行处理。
处理方式通常包括切割熔接点，用胶水固定光纤在光纤连接器上，以及保护光纤的终端部分等。
总结：光纤熔接是一项关键的工艺，对光纤通信系统的性能和稳定性具有重要影响。
掌握光纤熔接的基本步骤可以帮助工程师实现高质量和可靠的熔接效果。
光纤熔接需要一定的经验和技巧，并且在进行熔接时要注意安全和环境保护等问题。
只有经过专业培训和实践，才能成为一名合格的光纤熔接技术人员。

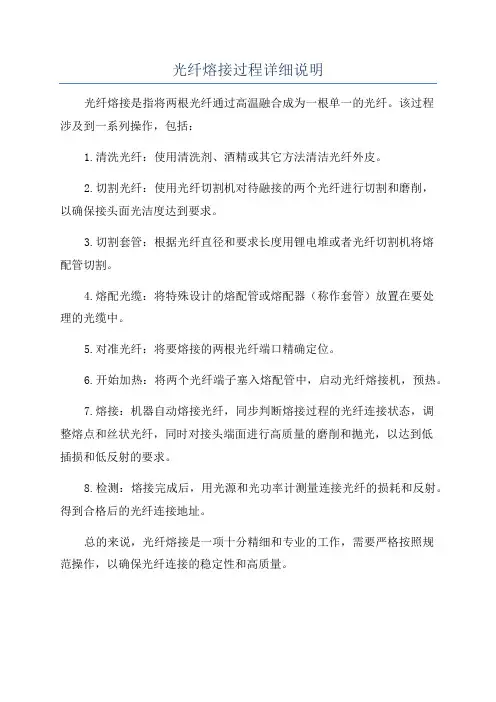

光纤熔接过程详细说明
光纤熔接过程详细说明
光纤熔接是指将两根光纤通过高温融合成为一根单一的光纤。
该过程
涉及到一系列操作，包括：
1.清洗光纤：使用清洗剂、酒精或其它方法清洁光纤外皮。
2.切割光纤：使用光纤切割机对待融接的两个光纤进行切割和磨削，
以确保接头面光洁度达到要求。
3.切割套管：根据光纤直径和要求长度用锂电堆或者光纤切割机将熔
配管切割。
4.熔配光缆：将特殊设计的熔配管或熔配器（称作套管）放置在要处
理的光缆中。
5.对准光纤：将要熔接的两根光纤端口精确定位。
6.开始加热：将两个光纤端子塞入熔配管中，启动光纤熔接机，预热。
7.熔接：机器自动熔接光纤，同步判断熔接过程的光纤连接状态，调
整熔点和丝状光纤，同时对接头端面进行高质量的磨削和抛光，以达到低
插损和低反射的要求。
8.检测：熔接完成后，用光源和光功率计测量连接光纤的损耗和反射。
得到合格后的光纤连接地址。
总的来说，光纤熔接是一项十分精细和专业的工作，需要严格按照规
范操作，以确保光纤连接的稳定性和高质量。
熔接光缆的八个步骤
熔接光缆的八个步骤熔接光缆是一种将两根光缆熔接在一起的技术，常用于光纤通信等领域。
下面将介绍熔接光缆的八个步骤，详细解释每个步骤的操作和注意事项。
步骤一：准备工作在开始熔接光缆之前，要进行一些准备工作。
首先，确保工作环境整洁干净，并且有足够的光源以便观察光纤的连接情况。
其次，检查熔接机的状态，确保设备正常工作并且有足够的熔接电极。
最后，检查要熔接的光缆两端的光纤是否完好无损，并尽量避免对光纤的弯曲和损坏。
步骤二：剥离光纤保护层首先，使用光缆剥皮钳或切割刀，将光缆两端的保护层剥离，露出光缆芯和光纤。
注意切割的力度要适中，以免损坏光纤。
剥离时要确保光纤端面光亮、平整。
步骤三：清洁光纤使用清洁剂和棉纤维棒清洁剥离后的光纤。
在清洁时，注意用轻柔的方式清洁，避免划伤光纤。
清洁后，用气枪吹干光纤，确保表面干燥。
步骤四：固定光纤将光缆插入熔接机的光纤固定夹，通过调节夹具的位置和压力，将光纤固定在夹具上。
确保光纤从夹具上突出的长度适当，不要过长或过短。
步骤五：对准光缆使用放大镜或显微镜观察光纤端面，并确保两根光纤对准。
可以通过调整光纤固定夹的位置或使用微调装置进行微调，使两根光纤的端面完全对齐。
步骤六：熔接光纤打开熔接机的电源开关，等待熔接机预热至设定温度。
然后，将两根光缆的端面放置在电极的中央。
按下熔接机的熔接按钮，开始熔接光纤。
熔接时要保持光纤的稳定，以免产生熔接质量下降的原因。
步骤七：冷却和保护熔接完成后，等待一段时间，让熔接部分冷却。
然后，将光缆接头放在光缆套管中，并使用热缩管加热收缩。
确保热缩管完全包裹住光缆接头，并且与光缆保持紧密连接。
步骤八：测试熔接完成后，使用光纤测试仪器对熔接部分进行测试，验证熔接质量。
测试项目包括光损耗、插损和回损等。
测试结果应符合相关标准，确保光缆连接质量良好。
总结：熔接光缆的八个步骤分别是准备工作、剥离光纤保护层、清洁光纤、固定光纤、对准光缆、熔接光纤、冷却和保护以及测试。
熔接光缆的八个步骤
熔接光缆的八个步骤熔接光缆是一种常见的光纤连接方式，它能够高效地传输大量的数据。
下面将介绍熔接光缆的八个步骤，以帮助读者更好地了解和掌握这一技术。
第一步：准备工作在开始熔接光缆之前，首先要做好一些准备工作。
这包括检查和清洁光缆的端面、准备熔接机、切割工具和清洁工具等。
同时，还要确保工作场所干净整洁，避免灰尘和杂质对熔接质量的影响。
第二步：切割光缆将需要连接的两根光缆进行切割。
切割时要确保切口平整，不得有毛刺和损伤，以保证后续的熔接质量。
第三步：清洁光缆端面使用光纤清洁棒或清洁纸巾等工具，仔细清洁光缆的端面。
清洁时要轻柔地擦拭，避免造成刮伤。
清洁完成后，用显微镜检查端面是否干净，如有污染要重新清洁。
第四步：熔接准备将两根光缆插入熔接机的光纤夹持器中，确保光缆的长度和位置合适。
然后将熔接机预热至适当温度，通常为200°C左右。
第五步：对齐光纤使用熔接机的显微镜功能，将两根光缆的光纤进行精确对齐。
对齐时要注意保持光纤的纵向和横向对齐，避免出现偏移。
第六步：熔接光纤将两根对齐好的光纤送入熔接机的电弧区域。
熔接机会自动进行熔接操作，将光纤熔接在一起。
在熔接过程中，要保持光纤的稳定，避免产生振动和偏移。
第七步：检验熔接质量熔接完成后，使用显微镜检查熔接点的质量。
检查时要注意观察熔接点的平整度、光损耗和损伤情况等。
如有问题，需要重新进行熔接。
第八步：保护熔接点使用热缩管或光纤保护套管等材料对熔接点进行保护。
保护材料要牢固可靠，能够防止光纤受到外界环境的损害。
总结熔接光缆是一项技术性较高的操作，需要经过严密的步骤来保证熔接质量。
在实际操作中，还需根据具体情况进行调整和优化。
通过掌握以上八个步骤，读者可以更好地了解和应用熔接光缆的技术，从而提高工作效率和连接质量。
光纤熔接详细操作方法和步骤（附视频）
光纤熔接详细操作方法和步骤（附视频）在进行熔接之前，我们先认识熔接机主要部件名称：键盘；防风罩；加热器；光纤夹具；电极；V型槽；物镜镜头；反光镜；小压头。
一、光纤与光纤熔接需要用到的工具：熔接机；切割刀；米勒钳；酒精棉；光纤；热缩套管。
步骤：1、轻轻按住开关机键，开机指示灯亮后松手；2、在确认热缩套管内无脏物后，将光纤穿入热缩套管；3、用米勒钳剥除光纤涂覆层，长度4cm；4、用酒精棉清洁光纤表面3次，达到无附着物状态；5、将干净的光纤放入切割刀的导向槽，涂覆层的前端对齐切割刀刻度尺16mm到12mm之间的位置；6、将切割好的两根光纤分别放入熔接机的夹具内。
安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间。
7、盖上防风罩，开始熔接。
8、掀开防风罩，依次打开左右夹具压板，取出光纤；9、然后将热缩套管移动到熔接点，并确保热缩套管两端包住光纤涂覆层；10、将套上热缩套管的光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管；11、当加热指示灯熄灭，热缩完成。
掀开加热器盖板，取出光纤，放入冷却托盘。
二、皮线与皮线熔接需要用到的工具：熔接机；切割刀；米勒钳；酒精棉；皮线开剥器；皮线光纤；热缩套管。
步骤：1、在确认热缩套管内无脏物后，将皮线光纤穿入热缩套管；2、用皮线开剥器剥除皮线保护层，长度4cm；3、用米勒钳剥除光纤涂覆层，长度4cm；4、用酒精棉清洁光纤表面3次，达到无附着物状态；5、将干净的皮线光纤放入切割刀的导向槽，保护层的前端对齐切割刀刻度尺16mm的位置；6、将切割好的两根皮线光纤分别放入熔接机的夹具内。
安放时不要碰到光纤端面，并保持光纤端面在电极棒和V型槽之间；7、盖上防风罩，开始熔接。
8、掀开防风罩，依次打开左右夹具盖板，然后取出皮线光纤；9、将热缩套管移动到熔接点，并确保热缩套管两端包住皮线光纤保护层；10、将套上热缩套管的皮线光纤放入加热器内，然后盖上加热器盖板，同时加热指示灯点亮，机器将自动开始加热热缩套管；11、当加热指示灯熄灭，热缩完成。
光纤熔接流程
光纤熔接流程光纤熔接是光通信领域中非常重要的一项工艺，它能够将两根光纤的纤芯精确对准并熔接在一起，以实现光信号的传输。
本文将介绍光纤熔接的流程，并详细阐述每个步骤的操作方法和注意事项。
一、准备工作1. 首先，需要确保工作环境干净、整洁，避免灰尘和杂质对光纤熔接的影响。
2. 检查光纤的质量，确保其无损坏和污染。
如果发现问题，应更换新的光纤。
3. 打开熔接机的电源开关，并预热机器，通常需要几分钟的时间来达到稳定的工作温度。
二、纤芯对准1. 将两根待熔接的光纤分别放入熔接机的纤芯对准单元中。
注意，要确保光纤的裸露长度适当，通常为16mm左右。
2. 调节熔接机的纤芯对准模式，使其能够自动或手动对准光纤的纤芯。
在手动模式下，通过观察显微镜中的光纤图像，使用微调旋钮将两根光纤的纤芯对准。
三、纤芯熔接1. 在纤芯对准完成后，将两根光纤移动至熔接区域。
2. 打开熔接机的熔接开关，开始进行纤芯熔接。
熔接机会自动进行加热和熔接操作。
3. 等待一段时间，直到熔接机提示熔接完成。
此时，两根光纤的纤芯已经被熔接在一起。
四、保护层熔接1. 纤芯熔接完成后，需要再进行保护层熔接。
保护层熔接是为了保护纤芯的完整性，并提高光纤的机械强度。
2. 将两根光纤移动至熔接机的保护层对准单元中，调节熔接机的保护层对准模式，使其能够自动或手动对准光纤的保护层。
3. 打开熔接机的熔接开关，开始进行保护层熔接。
熔接机会自动进行加热和熔接操作。
4. 等待熔接机提示熔接完成，并观察保护层的熔接质量。
如果发现熔接质量不理想，可以重新进行保护层熔接。
五、熔接检测1. 熔接完成后，需要对熔接点进行检测，以确保熔接质量符合要求。
2. 使用显微镜观察熔接点，检查是否存在裂纹、气泡或其他缺陷。
同时，可以使用光源对熔接点进行光损耗测试，以评估熔接点的质量。
六、清洁和保养1. 熔接完成后，及时清洁熔接机和工作区域，以确保下次使用时的工作环境干净。
2. 定期对熔接机进行保养，包括清洁熔接机内部的灰尘和杂质，检查加热丝和电极的状况，并校准熔接机的纤芯对准功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤熔接教程(图文指导)
1、光纤熔接需用到的工具；
2.先将光纤穿过光纤收容箱或者说光纤配线架；
3、光纤熔接的准备工作步骤1：剥光纤加固钢丝(约剥1米长)；
步骤2：
步骤3：
步骤4：剥光纤外皮(约剥1米长)，用卫生纸将油脂擦拭干净。
步骤5：剥光纤金属保护层(用美工刀轻刻)
步骤6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度)
步骤7：(用美工刀在四周轻刻，不要太用力以免损伤光纤。
)
步骤8：轻拆光纤让塑胶保护管断裂(注弯曲角度不能大于45度)
步骤9：
步骤10：用较好纸巾或脱脂棉花沾酒精
步骤11：清洁每一小根光纤
步骤12：套光纤热缩套管
下图是光纤热缩套管
步骤13：剥光纤绝缘层
步骤14：用沾酒精纸巾将光纤擦试干净
步骤15：用光纤切割器斩切光纤(斩切长度要适中)
步骤16：将斩好的光纤放到光纤熔接机的一侧(如下图最好)
步骤17：固定好光纤
步骤18、光纤跳线的加工，居中剪断开做成尾纤。
步骤19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层
步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm
步骤21：用沾酒精纸巾将光纤擦试干净
步骤22：用光纤切割器斩切尾纤(斩切长度要适中)
步骤23：将斩好的尾纤放到光纤熔接机的另一侧(注：两光纤尽量对齐)
步骤24：固定光纤跳线
步骤25：按“SET”键开始熔接光纤
步骤26：光纤X、Y 轴自动调节
步骤27：熔接结束观察损耗值若熔接不成功会告知塬因
步骤28：用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度)
步骤29：将套好热缩套管的光纤放到加热器中
步骤30：按“HEAT”键加热
步骤31：取出已加热好的光纤
以上述项是焊一芯光纤步骤，重复至其他熔接完成。
步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内
步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内
步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器
步骤36：光纤配线架安装完成后开始跳纤给设备使用
光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
附录一：光缆终端盒接续示意图
附录二：光纤的组成以及光纤熔接应该遵循的原则
1、光纤的组成
光纤由表皮塑料（保护作用，防水，防腐蚀）加强钢芯（保护作用），中心塑管，油膏（润滑作用）光芯，组成。
光缆根据使用的需要，可以购买多芯的，比如：2，4，6，12，24、48芯等等……
2、光缆熔接时应该遵循的原则
芯数相同时，要同束管内的对应色光纤;芯数不同时，按顺序先熔接大芯数再接小芯数，常见的光缆有层绞式、骨架式和中心管束式光缆，纤芯的颜色按顺序分为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿。
多芯光缆把不同颜色的光纤放在同一管束中成为一组，这样一根光缆内里可能有好几个管束。
正对光缆横切面，把红束管看作光缆的第一管束，顺时针依次为绿、白1、白2、白3等。
以6芯、12芯、24芯的为例，见下表：
附录三：盘绕光纤的规则和盘纤的方法
盘绕光纤的规则
第一步：沿松套管或光缆分枝方向为单位进行盘纤，前者适用于所有的接续工程；后者仅适用于主干光缆末端，且为一进多出。
分支多为小对数光缆。
该规则是每熔接和热缩完一个或几个松套管内的光纤、或一个分技方向光缆内的光纤后，盘纤一次。
优点：避免了光纤松套管间或不同分枝光缆间光纤的混乱，使之布局合理，易盘、易拆，更便于日后维护。
第二步：以预留盘中热缩管安放单元为单位盘纤，此规则是根据接续盒内预留盘中某一小安放区域内能够安放的热缩管数目进行盘纤。
在实际操作中每6芯或每12芯为一盘，极为方便。
优点：避免了由于安放位置不同而造成的同一束光纤参差不齐、难以盘纤和固定，甚至出现急弯、小圈等现象。
第三步：特殊情况，如在接续中出现光分路器、上／下路尾纤、尾缆等特殊器件时，要先熔接、热缩、盘绕普通光纤，再依次处理上述情况，为安全常另盘操作，以防止挤压引起附加损耗的增加。
盘纤的方法：
1、先中间后两边，就是先将熔接好的热缩管逐个放置在固定槽中，然后再处理两侧余纤。
这样盘绕有利于保护光纤接点，避免盘纤可能造成的损坏。
在光纤盘纤预留盘空间小，光纤不易盘绕和固定时，使用该方法。
2、已一端开始盘纤，依次固定热缩管，逐步处理余侧端的光纤。
该方法的优点在于避免出现急弯、小圈现象，对光传输要求很高的接续，我们首选该方法。
3、特殊情况的处理：
当出现个别光纤很长（或很短）时，可将其放置在最后单独盘绕；
带有特殊光器件（如分光器），可将其另盘（垫隔）处理，若与普通光纤共盘处理时，应将其轻置于其它光纤之上，两者间加缓冲衬垫，以防挤压造成断纤，且特殊光器件的尾纤不可过长。
4、按余纤长度和预留盘空间大小，顺势自然盘绕，切勿生拉硬拽，应灵活的采用圆、椭圆、“∞”等多种图形盘纤，单要确保盘纤直径D≥4cm，尽可能最大限度的降低盘纤造成的附加损耗。
如下图：。
