伺服电机及选型
伺服电机及选型
Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
伺服电机伺服电机(servomotor)是指在伺服系统中控制机械元件运转的发动机。
伺服电机可以控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，可把所收到的转换成电动机轴上的角位移或输出。
“伺服”一词源于希腊语“奴隶”的意思，“伺服电机”可以理解为绝对服从控制信号指挥的电机：在控制信号发出之前，转子静止不动，当控制信号发出时，转子立即转动；当控制信号消失时，转子能即时停转。
因此伺服电机指的是随时跟随命令进行动作的一种电机，是以其工作性质命名的。
伺服主要靠脉冲来定位，伺服电机接收到一个脉冲就会旋转一个脉冲对应的角度，从而实现位移。
伺服本身带有编码器，具备发出脉冲的功能，所以伺服电机每旋转一个角度，就会发出对应数量的脉冲。
等于是把电机旋转的详细信息反馈回去，形成闭环。
这样的话，系统就会知道发了多少脉冲给电机，同时又收了多少脉冲回来，这样就能很精准的控制电机的转动，实现非常精准的定位。
一、伺服电机分类
1、直流伺服
结构简单控制容易。
但从实际运行考虑，直流伺服电动机引入了机械换向装置，成本高，故障多，维护困难，经常因碳刷产生的火花影响生产，会产生电磁干扰。
而且碳刷需要维护更换。
机械换向器的换向能力，也限制了电动机的容量和速度。
2、交流伺服
分为永磁同步伺服电机和异步伺服电机。
目前运动控制基本都用同步电机。
永磁同步伺服电机内部的转子是永磁铁，驱动器控制的U/V/W 三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
特点如下：
1、控制速度非常快，从启动到额定转速只需几毫秒；而相同情况下异步电机却需要几秒钟。
2、启动扭矩大，可以带动大惯量的物体进行运动。
3、功率密度大，相同功率范围下相比异步电机可以把体积做得更小、重量做得更轻。
4、运行效率高。
5、可支持低速长时间运行。
6、断电无自转现象，可快速控制停止动作。
7、控制和响应性能比异步伺服电机高很多。
二、伺服电机计算
、电机转矩
电机转矩，简单的说，就是转动的力量的大小。
也就是电机可以发出多大的力，转矩是一种力矩，力矩在物理中的定义是：
力矩= 力 ×力臂
这里的力臂就可以看成电机所带动的物体的转动半径。
如果电机转矩太小，就带不动所要带的物体，也就是感觉电机的“劲”不够大。
假设我们是采用滚珠丝杆使工件做平行移动：
假设：
负载速度： s m v L /01.0=
检测物体质量： kg m j 5=
移动块质量： kg m z 25=
滚珠丝杆直径： m d B 02.0=
滚珠丝杆节距：
m P B 01.0= 摩擦系数：
2.0=μ 机械效率：
9.0=η 减速比： R=1
力矩=力×力臂
把负载转矩转化到电机轴上的公式为：
、负载的转动惯量
转动惯量反映出物体转动状态下的惯性：转动惯量大的物体的角速度更难于被改变。
转动惯量大的物体比惯量小的物体更难于被加速。
系统的转动惯量决定着电机的加减速时间。
转动惯量对伺服系统的精度，稳定性，动态响应都有影响。
惯量大，系统的机械常数大，响应慢，加减速时会产生震荡，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，电机的负载也就越大，越难控制，但机械系统的惯量需和电机惯量相匹配才行。
负载惯量计算公式：
式中：
J1---转动惯量
m---负载质量（检测物体+载物台）
P
B ---滚珠丝杆节距
代入数据：
假设： 滚珠丝杆转动惯量：252104m kg J ⋅⨯=-
联轴节的转动惯量：253103m kg J ⋅⨯=-
则总的负载惯量：
选择电机时要考虑惯量匹配：
即负载惯量不大于转子转动惯量的5倍。
、负载功率
负载运行功率：
式中：
P---负载运行功率
O
n---额定转速，取3000 rpm
M
T---负载转矩
L
代入数据：
负载加速功率：
式中：
P---加速时的负载功率
A
n---额定转速，取3000 rpm
M
J---负载的转动惯量
L
t---加速时间，取
代入数据：
、选型条件
1、惯量匹配
2、转矩
3、输出功率。
伺服电机的选型计算方法
伺服电机的选型计算方法伺服电机是一种应用于自动控制系统中的电动机，它具有高精度、高速度、高可靠性和高动态性等特点，广泛应用于工业自动化领域。
在进行伺服电机选型计算时，需要考虑以下几个方面：1.负载特性分析：首先需要对负载进行特性分析，包括负载的惯性矩、负载力矩和负载转矩等参数的测量和计算。
负载特性分析是伺服电机选型计算的基础，它直接影响到电机输出的动力和转速。
2.动力需求计算：在进行伺服电机选型计算时，需要考虑到所需的动力大小。
动力大小与负载的力矩和转速有关，可以通过下式计算：动力大小=负载力矩×负载转速动力大小的计算可以参考负载特性分析中得到的参数。
3.转矩需求计算：转矩需求是指伺服电机在运行过程中所需的最大转矩。
转矩需求可以通过下式计算：转矩需求=负载转矩+惯性转矩负载转矩和惯性转矩可以通过负载特性分析中得到的参数进行计算。
4.速度需求计算：速度需求是指伺服电机在运行过程中所需的最大转速。
速度需求可以通过下式计算：速度需求=负载转速+加速度×加速时间负载转速是伺服电机在运行过程中所需的最大转速，加速度是伺服电机在加速阶段的加速度大小，加速时间是加速阶段的时间。
5.动态性能计算：伺服电机的动态性能是指其快速响应的能力，包括动态转矩响应和动态速度响应。
动态性能的计算需要考虑到转矩和速度的波动范围，以及加速度和减速度的大小。
6.选型参数计算：在进行伺服电机选型计算时，还需要考虑到电机的额定功率、额定转矩、额定转速、额定电压和额定电流等参数。
这些参数可以通过上述计算得到，也可以通过伺服电机的性能曲线和规格表进行查询。
总之，伺服电机的选型计算方法需要综合考虑负载特性、动力需求、转矩需求、速度需求和动态性能等方面的因素。
同时，还需要根据具体的应用场景和要求进行合理的选型。

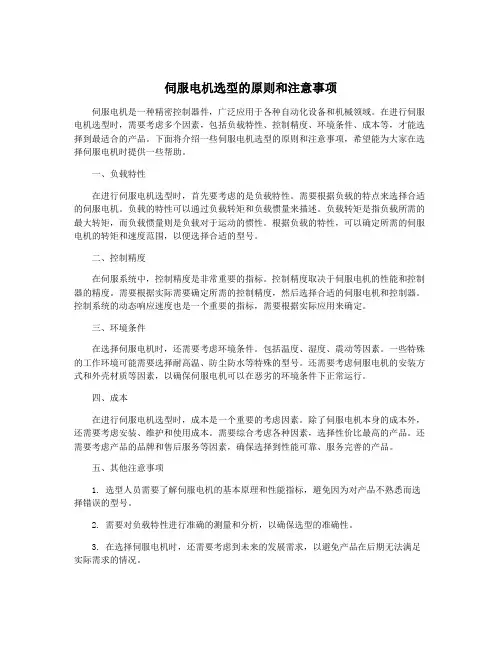

伺服电机选型的原则和注意事项
伺服电机选型的原则和注意事项伺服电机是一种精密控制器件，广泛应用于各种自动化设备和机械领域。
在进行伺服电机选型时，需要考虑多个因素，包括负载特性、控制精度、环境条件、成本等，才能选择到最适合的产品。
下面将介绍一些伺服电机选型的原则和注意事项，希望能为大家在选择伺服电机时提供一些帮助。
一、负载特性在进行伺服电机选型时，首先要考虑的是负载特性。
需要根据负载的特点来选择合适的伺服电机。
负载的特性可以通过负载转矩和负载惯量来描述。
负载转矩是指负载所需的最大转矩，而负载惯量则是负载对于运动的惯性。
根据负载的特性，可以确定所需的伺服电机的转矩和速度范围，以便选择合适的型号。
二、控制精度在伺服系统中，控制精度是非常重要的指标。
控制精度取决于伺服电机的性能和控制器的精度。
需要根据实际需要确定所需的控制精度，然后选择合适的伺服电机和控制器。
控制系统的动态响应速度也是一个重要的指标，需要根据实际应用来确定。
三、环境条件在选择伺服电机时，还需要考虑环境条件。
包括温度、湿度、震动等因素。
一些特殊的工作环境可能需要选择耐高温、防尘防水等特殊的型号。
还需要考虑伺服电机的安装方式和外壳材质等因素，以确保伺服电机可以在恶劣的环境条件下正常运行。
四、成本在进行伺服电机选型时，成本是一个重要的考虑因素。
除了伺服电机本身的成本外，还需要考虑安装、维护和使用成本。
需要综合考虑各种因素，选择性价比最高的产品。
还需要考虑产品的品牌和售后服务等因素，确保选择到性能可靠、服务完善的产品。
五、其他注意事项1. 选型人员需要了解伺服电机的基本原理和性能指标，避免因为对产品不熟悉而选择错误的型号。
2. 需要对负载特性进行准确的测量和分析，以确保选型的准确性。
3. 在选择伺服电机时，还需要考虑到未来的发展需求，以避免产品在后期无法满足实际需求的情况。
伺服电机选型是一个复杂的过程，需要综合考虑多个因素才能选择到最合适的产品。
希望上述原则和注意事项能够帮助大家在伺服电机选型时有所帮助。
伺服电机选型
1）牙科贝思直线电机选型软件
考试题
已知：丝杠传动类型，负载重量W=10Kg， 负载垂直升降距离30mm，加（减）速时 间0.1s，匀速0.1s。设计最优结构，根据 所选丝杠，计算满足负载需求的最小功率 的伺服电机（三菱电机）。
已知：同步带传动类型，负载重量
W=3Kg，负载垂直升降距离300mm，加
负载重量：5kg 带轮选型：5M-18齿 电机选型：200W（三菱伺服电机）
核算：
3）伺服电机选型计算 （齿轮齿条传动类型）
齿轮齿条传动类型的伺服电机选型计算与同步带类似。 计算时需注意： 上述公式中同步带直径为带轮节径，具体数值可查标准《圆弧齿带
轮直径JB/T 7512.2》、《周节制带轮直径GB/T 11361》。 渐开线圆柱齿轮直径为齿轮的分度圆直径，直齿轮分度圆直径D=m
负载的惯量：JW=
M（D）2 / 2
R
2
JB
③负载转矩的计算
水平运动时负载转矩：TW=μMg
D 2
/
R
垂直运动时负载转矩：TW=μMg
D 2
/
R
Mg
D 2
/
R
加减速转矩的计算：TA= （JM J机）2tπ1 • N
最大转矩：T=TA+TW
3）伺服电机选型计算 （同步带传动类型）
示例：S4000（样机）-68部
2）三菱伺服电机HG-KN系列参数表
2）三菱伺服电机HG-KN系列参数表
3）伺服电机选型计算 （丝杆传动类型）
①根据总方案结构、节拍图、电池片工位图确定
负载质量M
丝杠的导程P
丝杠直径D
丝杆质量MB
导轨、丝杆运行摩擦系数μ（一般取值0.15）

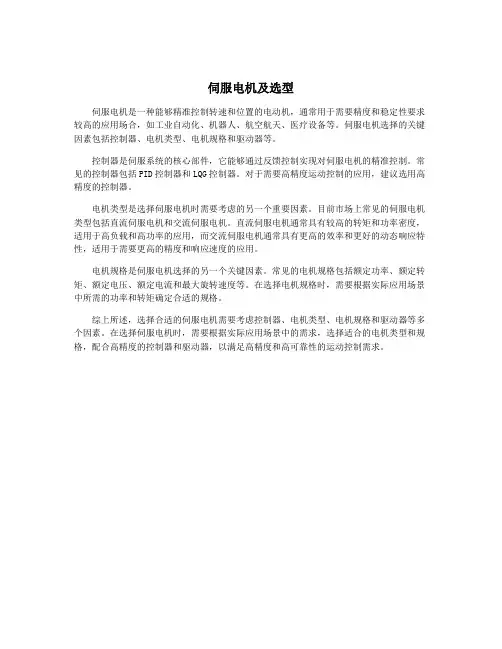

伺服电机及选型
伺服电机及选型
伺服电机是一种能够精准控制转速和位置的电动机，通常用于需要精度和稳定性要求较高的应用场合，如工业自动化、机器人、航空航天、医疗设备等。
伺服电机选择的关键因素包括控制器、电机类型、电机规格和驱动器等。
控制器是伺服系统的核心部件，它能够通过反馈控制实现对伺服电机的精准控制。
常见的控制器包括PID控制器和LQG控制器。
对于需要高精度运动控制的应用，建议选用高精度的控制器。
电机类型是选择伺服电机时需要考虑的另一个重要因素。
目前市场上常见的伺服电机类型包括直流伺服电机和交流伺服电机。
直流伺服电机通常具有较高的转矩和功率密度，适用于高负载和高功率的应用，而交流伺服电机通常具有更高的效率和更好的动态响应特性，适用于需要更高的精度和响应速度的应用。
电机规格是伺服电机选择的另一个关键因素。
常见的电机规格包括额定功率、额定转矩、额定电压、额定电流和最大旋转速度等。
在选择电机规格时，需要根据实际应用场景中所需的功率和转矩确定合适的规格。
综上所述，选择合适的伺服电机需要考虑控制器、电机类型、电机规格和驱动器等多个因素。
在选择伺服电机时，需要根据实际应用场景中的需求，选择适合的电机类型和规格，配合高精度的控制器和驱动器，以满足高精度和高可靠性的运动控制需求。

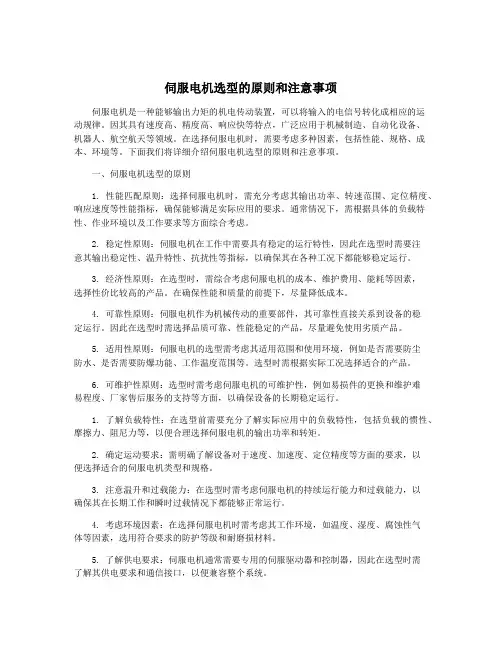

伺服电机选型的原则和注意事项
伺服电机选型的原则和注意事项伺服电机是一种能够输出力矩的机电传动装置，可以将输入的电信号转化成相应的运动规律。
因其具有速度高、精度高、响应快等特点，广泛应用于机械制造、自动化设备、机器人、航空航天等领域。
在选择伺服电机时，需要考虑多种因素，包括性能、规格、成本、环境等。
下面我们将详细介绍伺服电机选型的原则和注意事项。
一、伺服电机选型的原则1. 性能匹配原则：选择伺服电机时，需充分考虑其输出功率、转速范围、定位精度、响应速度等性能指标，确保能够满足实际应用的要求。
通常情况下，需根据具体的负载特性、作业环境以及工作要求等方面综合考虑。
2. 稳定性原则：伺服电机在工作中需要具有稳定的运行特性，因此在选型时需要注意其输出稳定性、温升特性、抗扰性等指标，以确保其在各种工况下都能够稳定运行。
3. 经济性原则：在选型时，需综合考虑伺服电机的成本、维护费用、能耗等因素，选择性价比较高的产品。
在确保性能和质量的前提下，尽量降低成本。
4. 可靠性原则：伺服电机作为机械传动的重要部件，其可靠性直接关系到设备的稳定运行。
因此在选型时需选择品质可靠、性能稳定的产品，尽量避免使用劣质产品。
5. 适用性原则：伺服电机的选型需考虑其适用范围和使用环境，例如是否需要防尘防水、是否需要防爆功能、工作温度范围等。
选型时需根据实际工况选择适合的产品。
6. 可维护性原则：选型时需考虑伺服电机的可维护性，例如易损件的更换和维护难易程度、厂家售后服务的支持等方面，以确保设备的长期稳定运行。
1. 了解负载特性：在选型前需要充分了解实际应用中的负载特性，包括负载的惯性、摩擦力、阻尼力等，以便合理选择伺服电机的输出功率和转矩。
2. 确定运动要求：需明确了解设备对于速度、加速度、定位精度等方面的要求，以便选择适合的伺服电机类型和规格。
3. 注意温升和过载能力：在选型时需考虑伺服电机的持续运行能力和过载能力，以确保其在长期工作和瞬时过载情况下都能够正常运行。
伺服电机选型技术指南
伺服电机选型技术指南伺服电机是一种能够控制位置、速度和力矩的电机，被广泛应用于自动化控制系统中。
伺服电机的选型十分重要，它直接影响到系统的性能和稳定性。
本文将为大家介绍伺服电机的选型技术指南。
一、了解应用需求在选型之前，首先需要了解应用的需求和要求。
包括但不限于电机的扭矩要求、转速要求、精度要求等。
这些要求将指导我们在选型时考虑哪些因素，并帮助我们找到最适合的伺服电机。
二、根据工作负载选择电机类型根据应用的负载特性，我们可以选择适合的电机类型。
常见的伺服电机类型包括直流伺服电机（DC Servo Motor）、交流伺服电机（AC Servo Motor）、步进电机（Stepper Motor）等。
根据负载特性（如惯性、摩擦力矩等）选择合适的电机类型，以保证系统能够提供足够的扭矩和速度。
三、考虑动态性能伺服电机的动态性能非常重要，尤其是对于需要高速定位控制的应用。
动态性能主要由响应时间、加速时间和减速时间决定。
响应时间是指系统从接收到指令开始到开始变化的时间，加速时间和减速时间分别是将电机从静止状态加速到工作速度和从工作速度减速到静止状态所需的时间。
根据应用的需求，选择合适的动态性能指标，确保系统的响应速度和准确性。
四、考虑系统稳定性伺服系统的稳定性对于一些高精度和高速度应用非常重要。
系统的稳定性与伺服电机的增益和带宽有关。
增益是指系统对输入信号的放大倍数，带宽是指系统能够输出到给定频率的能力。
增益和带宽应根据系统的性能要求进行调整，以保证系统的稳定性和可靠性。
五、考虑环境条件环境条件也是选择伺服电机的重要因素。
包括但不限于温度、湿度、尘土等。
特殊的环境条件可能需要选择具有防护性能的电机，以确保电机的正常运行和寿命。
六、查看技术参数和规格在选型之前，我们还需要查看伺服电机的技术参数和规格。
包括额定电压、额定功率、最大扭矩、最高转速等。
同时，还需要了解电机的接口和控制方式，以确保电机可以与控制系统兼容。
伺服电机选型计算
伺服电机选型计算
1.负载惯量计算
负载惯量是指负载的转动惯量，计算方式为质量乘以质心距离平方。
负载惯性大会对电机的加速度和精度要求产生一定的影响。
伺服电机需要
具备足够的能力来加速和控制负载。
负载惯量的计算公式为：
J=m*r^2
其中，J表示负载的转动惯量，m表示负载的质量，r表示负载的质
心距离。
根据实际情况确定负载的质量和质心距离，可以估算负载的转动惯量。
2.加速度计算
加速度是指负载达到一定速度所需的时间。
加速度较大可以提高生产
效率，但可能会引起震动和噪音。
确定合适的加速度需要根据应用需要进
行权衡。
加速度的计算公式为：
a=(ωf-ωi)/t
其中，a表示加速度，ωf表示最终速度，ωi表示初始速度，t表示
加速时间。
3.扭矩计算
扭矩是伺服电机提供的力矩，其大小决定了电机的最大负载能力。
根据应用需求可以计算出负载所需的最大扭矩。
扭矩的计算公式为：
T=J*α
其中，T表示所需的最大扭矩，J表示负载的转动惯量，α表示加速度。
4.功率计算
功率是指电机输出的机械功率，也是伺服电机选型的一个重要参数。
根据应用需求可以计算出对应负载的最大功率。
功率的计算公式为：
P=M*ω
其中，P表示功率，M表示扭矩，ω表示角速度。
5.速度计算
速度是指电机的转速，根据应用需求可以计算出所需的最大速度。
速度的计算公式为：
V=ω*r
其中，V表示速度，ω表示角速度，r表示负载的质心距离。
《伺服电机的选型》课件
考虑工作环境的温度、湿度、尘埃等条件，选择能够 在恶劣环境下稳定运行的伺服电机。
规格匹配
电机尺寸
根据安装空间和实际需求，选择合适的电机 尺寸。
电机重量
对于需要轻量化的应用，应考虑电机的重量 。
接口兼容性
确保所选伺服电机与控制系统和驱动器之间 的接口兼容。
技术评估
技术规格比较
对比不同品牌和型号伺服电机的技术规格，评 估其性能优劣。
可能是由于散热不良、负载过大或润 滑不足，应加强散热、减轻负载或增 加润滑。
运行噪音
可能是轴承损坏、螺丝松动或电气问 题，应更换轴承、紧固螺丝或检查电 气线路。
振动过大
可能是机械不平衡、安装不正确或负 载不均，应重新平衡机械、纠正安装 或调整负载分布。
无法启动
可能是电源故障、控制信号问题或机 械卡阻，应检查电源、控制信号或消 除机械障碍。
产品测试报告
查看第三方测试报告或制造商提供的产品测试 数据，了解电机的实际性能表现。
客户评价
参考其他客户的评价和使用经验，了解电机的可靠性和售后服务。
价格比较
成本效益分析
综合考虑电机的性能、品牌、技术支持等因素，评估其性价比。
报价与谈判
向供应商询价，了解价格优惠和谈判空间，争取获得更好的采购条 件。
THANKS FOR WATCHING
感谢您的观看
防护等级与环境适应性：分析各品牌伺服 电机的防水、防尘等防护等级，以及在各 种恶劣环境下的稳定运行能力。
应用案例分享
案例1
数控机床：介绍品牌A的伺服电机 在数控机床中的应用案例，突出 其在高精度加工和高效生产方面 的优势。
案例2
包装机械：分享品牌B的伺服电机 在包装机械中的成功应用案例， 强调其在提高包装效率和降低成 本方面的作用。
伺服电机选型计算公式
伺服电机选型计算公式伺服电机选型计算公式是指通过一系列的计算公式来确定伺服电机的合适参数，以满足特定需求。
伺服电机选型的主要目标是确定伺服电机的额定转矩、额定电流、额定功率等参数，以及选择合适的伺服驱动器。
下面将介绍一些常用的伺服电机选型计算公式。
1.负载的转矩计算公式：负载的转矩是伺服电机选型的基础，通过计算负载的转矩，可以确定伺服电机的额定转矩。
负载的转矩可以通过以下公式计算：负载转矩=（负载力*负载半径）/（传动效率*减速比）2.伺服电机的额定转矩计算公式：伺服电机的额定转矩是指在额定转速下，电机能够提供的最大转矩。
额定转矩可以通过以下公式计算：额定转矩=（负载转矩+加速扭矩）/传动效率3.伺服电机的额定电流计算公式：伺服电机的额定电流是指在额定转矩下，电机所需的额定电流。
额定电流可以通过以下公式计算：额定电流=额定转矩*电流系数/额定转速4.伺服电机的额定功率计算公式：伺服电机的额定功率是指在额定转矩和额定转速下，电机所提供的对外功率。
额定功率可以通过以下公式计算：额定功率=额定转矩*额定转速/9.555.伺服驱动器的额定功率计算公式：伺服驱动器的额定功率是指驱动器所能提供的最大功率。
额定功率可以通过以下公式计算：额定功率=伺服电机的额定功率/驱动器的效率除了上述几个常用的伺服电机选型计算公式外，还需要考虑一些其他因素，例如：负载的加速时间、负载的惯性矩、伺服系统的控制精度等，这些因素都会对伺服电机的选型产生影响，需要综合考虑。
同时，还需要根据具体的应用环境和需求，选择合适的伺服电机和驱动器型号，以确保系统的性能和可靠性。
需要注意的是，伺服电机选型计算公式只是一个参考，实际选型过程中还需要考虑一系列的工程参数和实际情况，同时也需要借助一些专业的伺服电机选型软件，以更准确地确定伺服电机的参数。
伺服电机及选型完整版
伺服电机及选型HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】伺服电机伺服电机(servomotor)是指在伺服系统中控制机械元件运转的发动机。
伺服电机可以控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，可把所收到的转换成电动机轴上的角位移或输出。
“伺服”一词源于希腊语“奴隶”的意思，“伺服电机”可以理解为绝对服从控制信号指挥的电机：在控制信号发出之前，转子静止不动，当控制信号发出时，转子立即转动；当控制信号消失时，转子能即时停转。
因此伺服电机指的是随时跟随命令进行动作的一种电机，是以其工作性质命名的。
伺服主要靠脉冲来定位，伺服电机接收到一个脉冲就会旋转一个脉冲对应的角度，从而实现位移。
伺服本身带有编码器，具备发出脉冲的功能，所以伺服电机每旋转一个角度，就会发出对应数量的脉冲。
等于是把电机旋转的详细信息反馈回去，形成闭环。
这样的话，系统就会知道发了多少脉冲给电机，同时又收了多少脉冲回来，这样就能很精准的控制电机的转动，实现非常精准的定位。
一、伺服电机分类1、直流伺服结构简单控制容易。
但从实际运行考虑，直流伺服电动机引入了机械换向装置，成本高，故障多，维护困难，经常因碳刷产生的火花影响生产，会产生电磁干扰。
而且碳刷需要维护更换。
机械换向器的换向能力，也限制了电动机的容量和速度。
2、交流伺服分为永磁同步伺服电机和异步伺服电机。
目前运动控制基本都用同步电机。
永磁同步伺服电机内部的转子是永磁铁，驱动器控制的U/V/W 三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
特点如下：1、控制速度非常快，从启动到额定转速只需几毫秒；而相同情况下异步电机却需要几秒钟。
