135MW循环流化床锅炉设计特点及运行情况分析1．概述徐州彭城电力有限责任公司位于江苏省徐州市,根据国家环保及节约能源要求，扩建两台440t/h超高压中间再热循环流化床锅炉及135MW汽轮发电机组。
工程设计单位是中南电力设计院，锅炉由武汉锅炉股份公司供货，汽轮机和发电机由哈尔滨汽轮机有限公司供货。
山东电力建设第三工程公司负责电厂主机的安装施工，机组调试由山东电力研究院负责。
江苏兴源电力建设监理有限公司负责整个工程的监理工作。
机组于2004年2月28日开工建设，两台机组分别于2005年7月11日和9月16日顺利完成168小时满负荷试运行，移交电厂转入商业运行。
2．锅炉整体布置特点2.1 锅炉本体设计参数及布置特点锅炉是武汉锅炉股份有限公司采用引进的ALSTOM公司技术设计制造的首台440t/h超高压中间再热、高温绝热旋风分离器、返料器给煤、平衡通风、半露天布置的锅炉。
锅炉的主要设计参数如下表所示：540 244248 给水温度℃锅炉燃用的设计及校核煤种如下表所示：锅炉与国产135MW高温超高压一次中间再热纯凝汽式汽轮发电机组相匹配。
锅炉由以下三部分组成：<附图1）第一部分为锅筒、炉膛及冷渣器。
炉膛采用全膜式水冷壁结构，炉膛内布置有一片双面水冷壁，炉膛前上部沿宽度方向还布置有屏式过热器和屏式再热器。
炉膛底部是水冷壁管弯制而成的水冷风室。
风室底部的点火风道内布置有床下点火燃烧器，炉膛下部密相区布置有床上启动燃烧器，用于锅炉启动点火和低负荷稳2 / 17燃。
炉膛前墙布置流化床风水冷冷渣器，把渣冷却至150℃以下。
第二部分为炉膛与尾部烟道之间布置有两台高温绝热旋风分离器，每个旋风分离器下部布置一台非机械型分路回料装置。
回料装置将气固分离装置捕集下来的固体颗粒返送回炉膛，从而实现循环燃烧。
第三部分为尾部烟道及受热面。
尾部烟道中从上到下依次布置有过热器、再热器、省煤器和空气预热器。
过热器系统及再热器系统中设有喷水减温器。

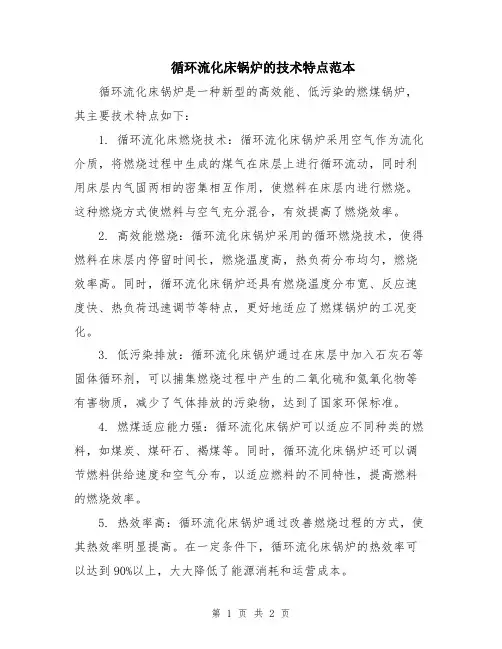

循环流化床锅炉的技术特点范本
循环流化床锅炉的技术特点范本循环流化床锅炉是一种新型的高效能、低污染的燃煤锅炉，其主要技术特点如下：1. 循环流化床燃烧技术：循环流化床锅炉采用空气作为流化介质，将燃烧过程中生成的煤气在床层上进行循环流动，同时利用床层内气固两相的密集相互作用，使燃料在床层内进行燃烧。
这种燃烧方式使燃料与空气充分混合，有效提高了燃烧效率。
2. 高效能燃烧：循环流化床锅炉采用的循环燃烧技术，使得燃料在床层内停留时间长，燃烧温度高，热负荷分布均匀，燃烧效率高。
同时，循环流化床锅炉还具有燃烧温度分布宽、反应速度快、热负荷迅速调节等特点，更好地适应了燃煤锅炉的工况变化。
3. 低污染排放：循环流化床锅炉通过在床层中加入石灰石等固体循环剂，可以捕集燃烧过程中产生的二氧化硫和氮氧化物等有害物质，减少了气体排放的污染物，达到了国家环保标准。
4. 燃煤适应能力强：循环流化床锅炉可以适应不同种类的燃料，如煤炭、煤矸石、褐煤等。
同时，循环流化床锅炉还可以调节燃料供给速度和空气分布，以适应燃料的不同特性，提高燃料的燃烧效率。
5. 热效率高：循环流化床锅炉通过改善燃烧过程的方式，使其热效率明显提高。
在一定条件下，循环流化床锅炉的热效率可以达到90%以上，大大降低了能源消耗和运营成本。
6. 全自动控制：循环流化床锅炉采用全自动控制系统，可以根据燃料质量、燃烧温度、燃料供给速度等参数进行实时调节，保证了锅炉的安全、稳定运行。
7. 燃烧过程稳定：循环流化床锅炉燃烧过程中，床层内气固两相流体动力特性稳定，温度、氧含量等参数均匀分布，燃烧过程可控性强，燃烧效果稳定。
8. 具有自清洗能力：循环流化床锅炉床层内的固体颗粒在流化过程中具有自我清洗能力，可以减少积灰和结渣现象的发生，延长锅炉的使用寿命。
以上是循环流化床锅炉的主要技术特点。
通过采用循环流化床锅炉，可以有效降低能源消耗，减少煤炭燃烧带来的污染物排放，提高燃烧效率，为环保节能提供了一种可行的方案。

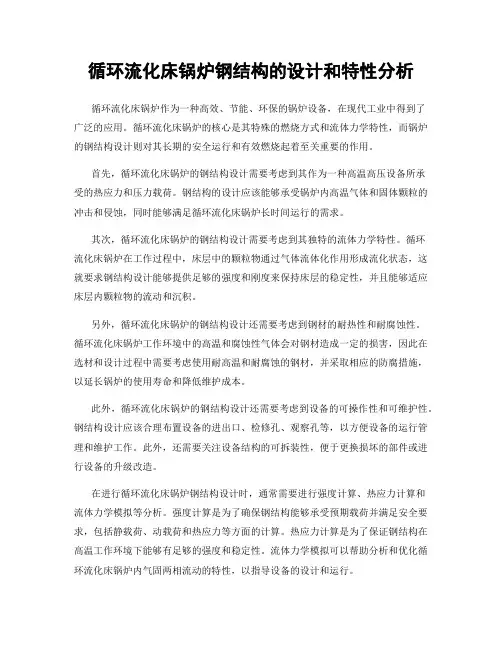

循环流化床锅炉钢结构的设计和特性分析
