对继电保护装置有哪些基本要求
继电保护的四个要求
继电保护的四个要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。
1）选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。
2）速动性速动性是指继电保护装置应能尽快地切除故障，以减少设备及用户在大电流、低电压运行的时间，降低设备的损坏程度，提高系统并列运行的稳定性。
一般必须快速切除的故障有：(1) 使发电厂或重要用户的母线电压低于有效值(一般为0.7倍额定电压)。
(2) 大容量的发电机、变压器和电动机内部故障。
(3) 中、低压线路导线截面过小，为避免过热不允许延时切除的故障。
(4) 可能危及人身安全、对通信系统造成强烈干扰的故障。
故障切除时间包括保护装置和断路器动作时间，一般快速保护的动作时间为0.04s～0.08s，最快的可达0.01s～0.04s，一般断路器的跳闸时间为0.06s～0.15s，最快的可达0.02s～0.06s。
对于反应不正常运行情况的继电保护装置，一般不要求快速动作，而应按照选择性的条件，带延时地发出信号。
3）灵敏性灵敏性是指电气设备或线路在被保护范围内发生短路故障或不正常运行情况时，保护装置的反应能力。
能满足灵敏性要求的继电保护，在规定的范围内故障时，不论短路点的位置和短路的类型如何，以及短路点是否有过渡电阻，都能正确反应动作，即要求不但在系统最大运行方式下三相短路时能可靠动作，而且在系统最小运行方式下经过较大的过渡电阻两相或单相短路故障时也能可靠动作。
系统最大运行方式：被保护线路末端短路时，系统等效阻抗最小，通过保护装置的短路电流为最大运行方式；系统最小运行方式：在同样短路故障情况下，系统等效阻抗为最大，通过保护装置的短路电流为最小的运行方式。

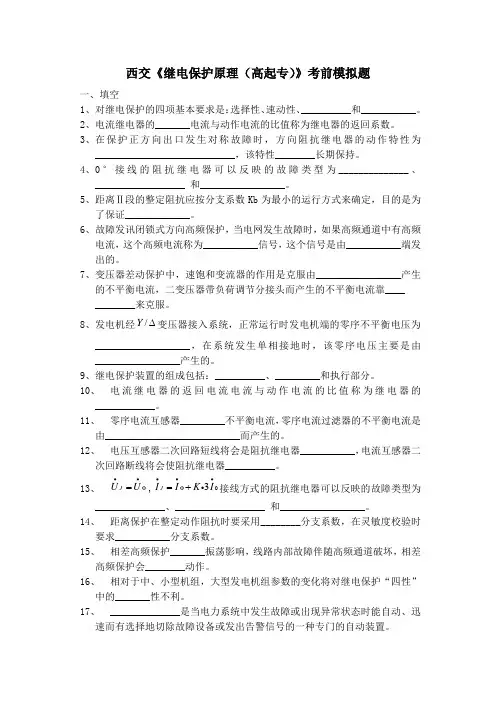

西交《继电保护原理(高起专)》考前模拟题
西交《继电保护原理（高起专）》考前模拟题一、填空1、对继电保护的四项基本要求是：选择性、速动性、__________和___________。
2、电流继电器的_______电流与动作电流的比值称为继电器的返回系数。
3、在保护正方向出口发生对称故障时，方向阻抗继电器的动作特性为____________________________，该特性________长期保持。
4、0°接线的阻抗继电器可以反映的故障类型为______________、__________________ 和_________________。
5、距离Ⅱ段的整定阻抗应按分支系数Kb 为最小的运行方式来确定，目的是为了保证_____________。
6、故障发讯闭锁式方向高频保护，当电网发生故障时，如果高频通道中有高频电流，这个高频电流称为___________信号，这个信号是由___________端发出的。
7、变压器差动保护中，速饱和变流器的作用是克服由_________________产生的不平衡电流，二变压器带负荷调节分接头而产生的不平衡电流靠____________来克服。
8、发电机经/Y ∆变压器接入系统，正常运行时发电机端的零序不平衡电压为___________________，在系统发生单相接地时，该零序电压主要是由_________________产生的。
9、继电保护装置的组成包括：__________、_________和执行部分。
10、 电流继电器的返回电流电流与动作电流的比值称为继电器的____________。
11、 零序电流互感器_________不平衡电流，零序电流过滤器的不平衡电流是由___________________________而产生的。
12、 电压互感器二次回路短线将会是阻抗继电器___________，电流互感器二次回路断线将会使阻抗继电器__________。
13、 J U U ••Φ=,03J I I K I •••Φ=+接线方式的阻抗继电器可以反映的故障类型为______________、__________________ 和_________________。
继电保护基础问答题
继电保护基础问答题1．对继电保护装置的基本要求是什么?(1)快速性．(2)灵敏性．(3)选择性．(4)可靠性．2．200MW发变组装有哪些保护?(1)发电机差动保护．(2)发变组差动保护．(3)发变组差动速断保护．(4)主变瓦斯保护．(5)发电机匝间保护．(只投信号)(6)限时电流速断保护．(7)负序电流速断保护．(未投入)(8)励磁回路两点接地保护．(发生一点接地后方可投入)(9)发电机低电压闭锁过流保护．(10)负序定时限过流保护．(11)负序反时限过流保护．(12)主变零序电流一段保护．(未投入)(13)主变零序电流二段保护．(14)主变间隙过流过电压保护．(15)发电机失磁保护．(16)灭磁联动保护．(17)发电机断水保护．(18)发电机过电压保护．(19)主油开关失灵保护．(20)发电机定子接地保护．(21)发电机定子过负荷保护．(22)发电机励磁回路一点接地保护．(23)主励磁机过负荷保护．(24)付励磁机过电压保护．3．600MW发变组装有哪些保护?与200MW发变组保护相比有哪些优缺点? 600MW发变组配有下列保护：(1)发变组差动保护；(2)发电机纵差动保护；(3)主变差动保护；(4)发电机失磁保护；(5)发电机失步保护；(6)发电机逆功率保护；(7)发电机低频保护；(8)过励磁保护；(9)发电机定子95%接地保护；(10)发电机定子100%接地保护；(11)发电机过流保护；(12)发电机反时限负序过流保护；(13)发电机定子过负荷保护；(14)发电机断水保护；(15)主变中性点零序电流保护；(16)主变瓦斯保护；(17)主变压力释放保护；同200MW机组相比的优点：功能完善，准确迅速，设备可靠；抗干扰性能好，动作速度快；主保护双重化，出口及电流部分相互独立，互不干扰．同200MW机组相比的缺点：造价较高，经济性较差．4．主变差动与瓦斯保护的作用有哪些区别?如变压器内部故障时两种保护是否都能反映出来?(1)差动保护为变压器的主保护；瓦斯保护为变压器内部故障时的主保护；(2)差动保护的保护范围为主变各侧差动电流互感器之间的一次电气部分，包括：a：主变引出线及变压器线圈发生多相短路；b：单相严重的匝间短路；c：在大电流接地系统中线圈及引出线上的接地故障．(3)瓦斯保护范围是：a：变压器内部多相短路；b：匝间短路，匝间与铁芯或外皮短路；c：铁芯故障(发热烧损)；d：油面下降或漏油；e：分接开关接触不良或导线焊接不良．(4)差动保护可装在变压器，发电机，分段母线，线路上，而瓦斯保护为变压器独有的保护．变压器内部故障时(除不严重的匝间短路)，差动和瓦斯都能反映出来，因为变压器内部故障时，油的流速和反映于一次电流的增加，有可能使两种保护启动．致于哪种保护先动，还须看故障性质来决定5．主变压器中性点零序过流、间隙过流和零序过压各保护什么类型故障?保护整定原则是什么?主变220KV侧单相接地时，保护如何动作切除故障?主变压器中性点零序过流、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110--220千伏系统接地故障的后备保护．零序电流保护，是变压器中性点接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；间隙过流则是用于变压器中性点经放电间隙接地的运行方式中．零序过流保护，一次启动电流很小，一般在100安左右，时间约0．2秒．零序过压保护，按经验整定为二倍额定相电压，为躲过单相接地的暂态过压，时间通常整定为0．1--0．2秒．变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为127．3千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为0．2秒．在发生单相接地故障时，接在电流互感器上的单相接地电流继电器和零序电压继电器动作，启动时间继电器，时间继电器以整定的时限，通过信号继电器，发出信号和断开接地变压器各侧断路器．．6．600MW发电机无刷励磁系统有哪些保护、限制?600MW发电机无刷励磁系统设有下列保护与限制：(1)瞬时电流限制器；(2)最大励磁限制器；(3)过励磁保护；(4)最小励磁限制；(5)V/HZ限制器；(6)V/HZ保护；7．200MW机组高压厂用工作变装有哪些保护?(1)高厂变差动保护；(2)高厂变差动速断保护；(3)高厂变瓦斯保护；(4)高厂变低电压闭锁过流保护；(5)高厂变低压分支过流保护；8．600MW机组高厂变装有哪些保护?(1)高厂变差动保护；(2)高厂变过流保护；(3)高厂变低压分支过流保护；(4)高厂变瓦斯保护；9．200MW机组高备变装有哪些保护?(1)高备变差动保护；(2)高备变差动速断保护；(3)高备变瓦斯保护；(4)高备变有载调压瓦斯保护；(5)高备变复合电压闭锁过流保护；(6)高备变零序电流保护；(7)高备变低压分支过流保护；10．600MW机组2BA．2BB高备变装有哪些保护?(1)高备变差动保护；(2)高备变瓦斯保护；(3)高备变有载调压瓦斯保护；(4)高备变低电压分支过流；(5)高备变零序电流保护；(6)高备变低压分支过流保护；11．200MW机组低压变装有哪些保护?(1)速断保护；(2)零序电流保护；(3)过电流保护；(4)瓦斯保护；12．600MW机组干式变装有哪些保护?(1)速断保护；(2)零序电流保护；(3)过电流保护；13．变压器瓦斯保护的使用有哪些规定?变压器瓦斯保护的使用规定如下：(1)变压器投入前重瓦斯保护应作用于跳闸，轻瓦斯保护应作用于信号．(2)运行和备用中的变压器，重瓦斯保护应投入跳闸位置，轻瓦斯保护应投入信号位置，重瓦斯和差动保护不许同时停用．(3)变压器运行中进行滤油，加油，更换硅胶及处理呼吸器时，应先将重瓦斯保护改投信号，此时变压器的其他保护仍应投入跳闸位置．工作完毕，变压器空气放尽后方可将重瓦斯保护重新投入跳闸．(4)当变压器油位异常升高或油路系统有异常现象时，为查明其原因，需要打开各放气或放油塞子，阀门，检查吸湿器或进行其他工作时，必须先将重瓦斯保护改投信号，然后才能开始工作，工作结束后即可将重瓦斯保护重新投入跳闸．(5)变压器大量漏油致使油位迅速下降，禁止将重瓦斯保护改投信号．(6)变压器轻瓦斯信号动作，若因油中剩余空气逸出或强油循环系统吸入空气引起，而且信号动作间隔时间逐次缩短，将造成跳闸时，如无备用变压器，则应将瓦斯保护改投信号，同时应立即查明原因加以消除．但如有备用变压器时，则应切换至备用变压器，而不准使运行中变压器的重瓦斯保护改投信号．14．变压器瓦斯保护装置动作的应如何处理?(1)瓦斯保护信号动作时，应立即对变压器进行检查，查明动作的原因，如瓦斯继电器内存在气体时，应记录气量，必要时通知化学取样分析．(2)若瓦斯继电器内的气体为空气，则变压器可继续运行，将瓦斯保护改投信号，同时应立即查明原因加以消除．(3)若气体是可燃的，色谱分析其含量超过正常值，经常规化验并综合判断．如说明变压器内部已有故障，应做相应的检查、试验．(4)瓦斯保护信号与跳闸同时动作，并经检查是可燃性气体，则变压器未经检查及试验合格前不许再投入运行．15．高压厂用母线为什么装设低电压保护?保护分几段?各段时限，定值及跳哪些开关?一般高压厂用母线都装设低电压保护，实际上这是高压电动机的低电压保护．当电源电压短时降低或中断后的恢复过程中，为了保证重要电动机的自启动，通常应将一部分不重要的电动机利用低电压保护装置将其切除；另外，对于某些负荷根据生产过程和技术安全等要求而不允许自启动的电动机也利用低电压保护将其切除．低电压保护一般设置两段．第Ⅰ段的动作时限为0．5秒；第Ⅱ段的动作时限为9秒．第Ⅰ段的动作电压一般整定为Udj=(0．7-0．75)Ue；第Ⅱ段的动作电压一般整定为Udj=0．45Ue(Ue为电动机的额定线电压)．低电压保护的第Ⅰ段动作后一般应跳开不重要的电动机．如锅炉的磨煤机，除灰系统及输煤系统的高压电动机；低电压保护的第Ⅱ段动作后一般应跳开锅炉的送风机，排粉风机，汽机的凝结水泵，给水泵和高压射水泵．为了保证锅炉本体的安全和对汽机系统的继续冷却，一般不应跳开吸风机和循环水泵电动机，以保证在电压恢复时的自启动，但电压中断时间超过规定应由各专责人员将上述两种电动机拉开，以避免厂用电重新送电时，电动机启动电流过大使厂用电开关跳闸．16．200MW．600MW机组高低压电动机一般都装有哪些主保护?200MW机组：除给水泵电机装有差动保护外，其它电机的主保护均为速断保护．600MW机组：除电泵电机、引风机电机、循环水泵电机装有差动保护外，其它电机的主保护均为速断保护．17．200MW．600MW机组高压电动机为什么装设低电压保护?基本要求是什么?高压电动机装设低电压保护的作用是当电源电压短时降低或中断后的恢复过程中，为保证重要电动机的自启动，通常应将一部分不重要的电动机利用低电压保护装置将其切除．基本要求：(1)当电压互感器一次侧或二次侧断线时，保护装置不应误动，只发信号．但在电压回路断线期间，若母线真正失去电压(或电压下降至规定值)，保护装置应正确动作．(2)当电压互感器一次侧隔离开关因操作被断开时，保护装置不应误动作．(3)0．5秒和9秒的低电压保护的动作电压应分别整定．(4)接线中应采用能长期承受电压的时间继电器．18．220KV母差保护的作用如何?母差保护动作后应闭锁哪些保护?母差保护作用：能快速．有选择性地切除母线故障，将故障控制在最小范围内，从而提高系统运行的稳定性和供电的可靠性．母差保护动作应闭锁下列保护：(1)当母线不采用重合闸时，母差保护动作后应解除线路重合闸，以防线路重合闸动作，使线路重合于故障母线上．(2)双母线结线的母差保护动作后，应闭锁平行双回线路，分别连接在两母线上的横联差动方向保护和电流平衡保护，以防将连接在另一正常母线上的线路误跳闸．(3)母差保护动作后，应闭锁线路本侧高频保护，使其停止发讯，从而在线路断路器和电流互感器之间故障时，加速线路对侧断路器跳闸切除故障，但那些线路上分支接有变压器负荷除外．19．220KV母差保护运行时应注意什么?(1)电流互感器回路正常，检查毫安表指示应与平时无大变化；(2)电压互感器回路各压板应投停正确，无电压断线信号；(3)直流回路正常，无断线信号；(4)双母线及母联开关运行时，两组母线上均有电源开关；母联开关．母差电流互感器端子应放在"正常"(中间)位置；投入母联的母差跳闸出口压板．(5)无论哪种运行方式，线路和主变的跳闸压板均要与所连接的母线位置相对应．(6)下列情况应退出母差保护，将母差各路跳闸压板断开：a：母差保护回路有工作(包括电压互感器回路．电流互感器回路上工作)b：母差电流．电压互感器回路出现异常时．20．220KV A场母联开关装有什么保护?三相不一致保护．21．220KV线路装有哪些保护?并答出重合闸的运行方式?A场：除三江线和三康乙线装有常规的保护外，其它线路均装设WXB-11型双套性能完全一致的微机保护．但旁路开关装设单套微机保护．B场：各线路均装设WXB-11A型双套性能完全一致的微机保护．下面分述如下：220KV三江线和三康乙线装有下列保护(1)距离保护；(2)零序电流保护；(3)相电流速断保护；以上两线路重合闸的投入方式为故障鉴别方式．A、B场线路微机保护：(1)方向高频保护；(2)距离保护；(3)零序电流保护；装有微机保护的各线路重合闸投入方式为单相重合闸．开关保护：A场：失灵保护；B场：短引线保护；失灵保护；三相不一致保护．22．220KV A场采用WXB-11型微机保护与B场WXB-11A型微机保护有何不同之处?A场：CPU1．CPU2．CPU3．CPU4．四个插件全部投入运行．B场：CPU1．CPU2．CPU3．三个插件全部投入运行，CPU4未投入运行．而在操作屏单设有重合闸装置．23．220KV线路微机保护是怎样出口的?微机保护中的高频．距离．零序电流保护采用3/2的方式实现出口的．特殊情况下可由继电采取1/1的运行方式．24．220KV线路保护的特点是什么?因220KV线路电压较高，输送功率较大，为了满足系统稳定性要求，故障切除的时间要短，所以，除装有零序保护，距离保护以外，还装有高频保护．220KV线路是中性点直接接地系统．因系统单相接地故障最多，所以线路开关都装有分相操作机构，当单相接地时，保护动作时跳开故障相的线路两侧开关，没有故障的那两相不跳闸．当相间故障时，保护动作同时跳开线路两侧三相开关．这样对用户的可靠供电，提高系统的稳定性，防止过电压等均有好处．单相跳闸重合闸要进行单相重合，三相故障要进行三相重合，这种重合闸叫综合重合闸．为了找出故障相，综合重合闸装有选相元件，即每相装有单独的选择故障相的保护．25．距离保护的一．二．三段的保护范围是怎样划分的?在一般情况下，距离保护的第一段只能保护本线路全长的80-85%；第二段的保护范围为本线路的全长并延伸至下一段线路的一部分，它为第一段保护的后备段；第三段为一．二段的后备段，它能保护本线路和下一段线路和全长并延伸至再下段线路的一部分．26．零序保护一．二，三．四段的保护范围是怎样划分的?零序第一段是按躲过本线路末端单相短路时流经保护装置的最大零序电流整定的，它不能保护本线路的全长．零序保护第二段是与保护安装处的相邻线路零序保护第一段相配合，一般它能保护本线路全长并延伸到相邻线路中去．零序保护第三段是与相邻线路零序保护第二段相配合的，它是一．二段的后备保护．零序保护的第四段一般是作为第三段保护的后备段．27．综合重合闸具有哪四种方式?各方式具有哪些功能?综合重合闸由QK切换开关能实现如下四种重合方式：(1)综合重合闸方式：单相接地故障，仅跳开故障相断路器然后重合，若重合于永久性故障后，跳开三相断路器；相间故障跳三相，三相重合(检查同期．线路无电压或有电压)，重合于永久性故障跳三相．(2)三相重合闸方式：任何类型故障跳三相，三相重合(检查同期或无压)，永久性故障跳三相．(3)单相重合闸方式：单相故障，单相重合；相间故障，三相跳闸后不重合．(4)停用方式：任何故障跳三相，不重合．28．故障鉴别重合闸具有哪些功能?当线路发生单相接地故障时，保护动作跳三相，进行三相重合．如重合到永久性故障跳开三相．当线路发生相间故障时，保护动作跳开三相不进行重合．。
继电保护四原则
精心整理继电保护有四个基本要求，即可靠性、选择性、灵敏性、速动性，要全面考虑。
在某些情况下，“四性”的要求有矛盾不能兼顾时，应有所侧重；片面强调某一项要求，都会导致保护复杂化、影响经济指标及不利于运行维护等弊病。
整定计算尤其需要处理好四性的协调关系。
(一)可靠性要求保护装置处于良好状态，随时准备动作。
保护装置的误动作是造成正常情况下停电、事故情况下扩大事故的直接根源，因此必须避免，用简单的话来说，就是“该动的就动，不该动的不动”，即不误动、不拒动。
做范围有配合。
选择性是继电保护中的一个很重要的问题，一般不允许无选择性产生。
如不能做到应该按照相关规程进行处理，并尽量减小不配合导致失去选择性带来的危害。
为了满足选择性，企业供配电系统的继电保护需要一定时限，允许切除故障的时间一般为20～55s。
速动性和选择性往往是矛盾的，一般应首先满足选择性。
但应在满足选择性的情况下，尽量缩短切除故障的时间。
切除故障所需要的时间等于继电保护装置整定的延时时间及其动作时间与断路器跳闸至灭弧时间的总和，为此，应尽量采用快速继电保护和快速断路器。
但在允许有一定延时来切除故障的场合，不一定要选用快速动作的断路器和继电保护装置，以便降低设备投资费用。
保护装置在无法兼顾选择性和速动性的情况下，为了快速切除故障以保护某些关键设备，或为尽快恢复系统的正常运行，有时也只好牺牲选择性来保证速动性。
(三)灵敏性在保护装置的保护范围内发生故障，保护反映的灵敏程度叫灵敏性，习惯上常叫灵敏度。
灵敏性用灵敏系数来统等值阻抗最小，而通过保护装置的短路电流为最大的运行方式。
???????最小运行方式是指电力系统处于短路阻抗为最大，短路电流为最小的状态的一种运行方式。
即指被保护线路末端短路时，系统等值阻抗最大，而通过保护装置的短路电流为最小的运行方式。
校验保护装置的灵敏度，应根据对保护装置动作最不利的条件进行计算，即把灵敏度校验点选在保护区末端，只校验在最小运行方式下该点发生两相短路时，保护装置的灵敏度是否满足要求。
继电保护主专责工试题试题答案
继电保护主专责工题库答案一、填空题1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。
2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位改变等现象。
3、CT的二次绕组按三相三角形接线，它的接线系数是√3。
4、当PT有三个绕组时，第三绕组开口三角电压在大接地电流系统为100V，，在小接地电流系统为100/3V 。
5、变压器励磁涌流中含有很大的非周期分量，且波形之间出现间断角。
6、整流式仪表反映系统交流电量的平均值，但其表盘是按交流电量的有效值刻度的。
7、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为暗备用。
8、当系统中发电机发出的总功率大于负荷总功率时，发电机转速加快，系统频率升高。
9、电力电缆和控制电缆敷设在同一沟道时，要分别装在沟道的两侧，如果分不开时，则控制电缆应敷设于电力电缆的下面。
10、兆欧表有三个接线柱，其标号分别为G、L、E，使用时G接屏蔽线，L接被测品，E接地。
11、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的1/√3倍。
12、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次反充电。
13、现场工作结束后，现场继电保护工作记录本上应记录整定值变更情况、二次回路更改情况、已解决及未解决的问题及缺陷、运行注意事项设备能否投运等项内容。
14、由变压器重瓦斯保护启动的中间继电器，应采用较大功率的中间继电器，不要求快速动作，以防止直流正极接地时误动作。
15、保护用的CT变比误差不应大于10% ，角误差不应超过7°。
16、对投入运行的瓦斯继电器应 4 年进行一次全部检验。
17、测量电机的对地绝缘电阻和相间绝缘电阻，常使用兆欧表，而不宜使用万用表。
18 、交流电机定子绕组的短路主要是匝间短路和相间短路。
19、电工仪表按读数方式分类，可分为直读仪表和比较仪表。
如电桥、电位差计等属于比较仪表，万用表等属于直读仪表。
继电保护装置的任务和要求
继电保护装置的任务和要求一、继电保护装置的任务供电系统的电气设备，由于各种原因当被保护的电气元件发生故障，其中最常见的就是短路故障，三相电源不平衡，过负载等，保护装置必须迅速通过断路器切除故障部分，恢复其他无故障部分的正常运行。
在高压系统中，只有采用继电保护装置，才能确保保护的灵敏度，大大提高供电可靠性。
继电保护的任务，一是在系统出现短路等故障时，作用于前方最近的断路器，使之迅速跳闸，切除故障部分，恢复系统其他部分的正常运行，同时发出信号提醒运行值班员即使处理事故。
二是在系统出现不正常工作状态，如过负荷或故障接头时，发出报警信号提醒运行值班人员及时处理，以免发展为故障。
二、继电保护装置的基本要求1.选择性当供电系统发生故障时，只离故障点近的继电器保护动作，切除故障，而供电系统中的其他非故障部分仍能正常运行，满足这一要求的动作称为选择性动作。
2.速动性为了防止故障扩大，减轻其危害程度，并提高电力系统运行的稳定性，应在供电系统发生故障时，继电保护装置尽快动作，切除故障。
3.可靠性继电保护装置在应该动作时，就应该动作，而在不应该动作时，就不应该误动作。
4.灵敏性继电保护装置对保护区内的所有故障都应该能够反应动作。
三、供电系统继电保护的配置原则1.主保护、后备保护和辅助保护根据保护装置的作用，一般分为主保护、后备保护和辅助保护，在供电系统中每一个被保护的元件应该具有两种保护：主保护和后备保护。
（1）主保护就是指对被保护元件范围内的故障，能以最短的时限有选择的切除，以保证系统无故障部分的继续运行的保护元件。
（2）后备保护当某一元件的主保护或断路器拒绝动作时，能够以较长时限（相对于主保护）切除故障元件的保护元件。
远后备保护当本元件的保护装置或断路器拒绝动作时，由相邻元件的保护实现后备保护。
近后备保护就是在每一元件上装设两套保护，当其中一套保护拒绝动作时，另一套保护动作。
（3）辅助保护为了加速切除部分故障，或为了补充主保护的不足而装设的保护。
电力系统继电保护
、继电保护装置的作用：能反应电力系统中各电气设备发生故障或不正常工作状态，并作用于断路器跳闸或发出信号。
2、继电保护装置的基本要求：选择性、快速性、灵敏性、可靠性。
选择性：系统发生故障时，要求保护装置只将故障设备切除，保证无故障设备继续运行，从而尽量缩小停电围，保护装置这样动作就叫做有选择性。
快速性：目前，断路器的最小动作时间约为0.05～0.06秒。
110KV 的网络短路故障切除时间约为0.1～0.7秒；配电网络故障切除的最小时间还可更长一些，其主要取决于不允许长时间电压降低的用户，一般约为0.5～1.0秒。
对于远处的故障允许以较长的时间切除。
灵敏性：保护装置对它在保护围发生故障和不正常工作状态的反应能力称为保护装置的灵敏度。
可靠性：保护装置的可靠性是指在其保护围发生故障时，不因其本身的缺陷而拒绝动作，在任何不属于它动作的情况下，又不应误动作。
保护装置的选择性、快速性、灵敏性、可靠性这四大基本要相互联系而有时又相互矛盾的。
在具体考虑保护的四大基本要求时，必须从全局着眼。
一般说来，选择性是首要满足的，非选择性动作是绝对不允许的。
但是，为了保证选择性，有时可能使故障切除的时间延长从而要影响到整个系统，这时就必须保证快速性而暂时牺牲部分选择性，因为此时快速性是照顾全局的措施。
3、继电保护的基本原理继电保护装置的三大组成部分：一是测量部分、二是逻辑部分、三是执行部分。
继电保护的原理结构图如下：第一章电网相间短路的电流电压保护一、定时限过流保护的工作原理及时限特性1、继电保护装置阶梯形时限特性：各保护装置的时限大小是从用户到电源逐级增长的，越靠近电源的保护，其动作时限越长，用t1、t2、t3分别表示保护1、2、3的动作时限则有t1>t2>t3，它好比一个阶梯，故称为阶梯形时限特性。
定时限过流保护的阶梯形时限特性如下图：二、电流电压保护的常用继电器1、继电器的动作电流：使继电器刚好能够动作的最小电流叫继电器的动作电流Id.j。
电力系统微机保护问答
1、电力系统对继电保护装置的基本要求对继电保护装置的基本要求是选择性、速动性、灵敏性和可靠性。
一．选择性继电保护的选择性，可采用下面二种方法获得：（1）对带阶段特性与反时限特性的保护装置，用上下级断路器之间动作时限和灵敏性相互配合来得到选择性，即由故障点至电源方向逐渐降低灵敏性与提高时限级差。
具体要求是：时限级差应有0.5秒以上；上级断路器保护整定值应比串联的下级断路器保护整定值至少大1.1~1.15倍（即配合系数K ph）.(2) 继电保护装置无选择性动作而以自动重合闸或备用电源自动投入的方法来补救。
二．速动性短路时快速切除故障，可以缩小故障范围，减少短路电流引起的破坏程度、减少对用电单位的影响、提高电力系统的稳定。
因此在可能条件下，继电保护装置力求快速动作。
上述性能称为继电保护装置的速动性。
故障切除时间等于继电保护装置动作时间与断路器跳闸时间之和。
目前油断路器的跳闸时间约0.15~0.1秒，空气断路器的跳闸时间约0.05~0.06秒。
一般快速保护装置的动作时间约0.08~0.12秒，现在高压电网中快速保护装置的最小动作时间约0.02~0.03秒。
所以切除故障的最小时间可达0.07~0.09秒。
对不同电压等级和不同结构的网络，切除故障的最小时间有不同要求。
一般对220～330KV的网络为0.04~0.1秒；对110KV的网络为0.1~0.7秒；对配电网络为0.5~1.0秒。
因此，目前生产的继电保护装置，一般都可满足网络对快速切除故障的要求。
但速动性与选择性在一定情况下是有矛盾的，根据选择性相互配合的要求，在某些情况下，不能用速动保护装置。
对于仅动作于信号的保护装置，如过负荷保护，不要求速动性。
三．灵敏性继电保护装置的灵敏性以灵敏系数K lm来衡量。
1、对于反应故障时参数量增加的保护装置;灵敏系数＝保护区末端金属性短路时故障参量的最小计算值/ 保护装置动作参数的整定值2．对于反应故障时参数量降低的保护装置：灵敏系数＝保护装置动作参数的整定值/保护区末端金属性短路时故障参量的最大计算值例如，低电压保护的灵敏系数为：K lm=U dzj/U Dmax式中U dzj――保护装置动作电压的二次值；U Dmax――保护区末端短路时，在保护安装处母线上的最大残余电压二次值。
