卫星天线仰角、方位角、极化角参数
卫星通信基础知识(六)卫星天线的方位 仰角 极化角
卫星通信基础知识（六）卫星天线的方位仰角极化角要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。
1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。
从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。
我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。
所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。
卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。
如亚太6号卫星的星下点是位于赤道上的东经134度的位置。
我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。
卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。
图1是卫星的方位角示意图。
方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。
即可完成方位角的调整。
2、仰角 仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。
仰角的计算公式是： .-----------------⑵ 仰角的调整最好是用量角器加上一个垂针作成的仰角调整专用工具进行调整。
方位角和仰角的调整顺序是，先调整好仰角，在调整方位角。
3、极化角 国内或区域卫星一般都是线极化，线极化分为水平极化（以E‖表示）和垂直极化（以E⊥表示）。
卫星参数
国际K-TV (NSS K-TV) 95.0 43.73 南偏西34.01度 -27.33
亚洲2号 (AsiaSat-2) 100.5 46.27 南偏西26.01度 -21.10
泰星2/3 (ThaiCom-2/3) 78.5 33.34 南偏西53.41度 -41.24
快车6号 (Express-6) 80.0 34.41 南偏西51.91度 -40.25
印度2E (InSat-2E) 83.0 36.49 南偏西48.75度 -38.11
单县
经度：东经116.07度
纬度：北纬34.82度
卫星名称 卫星经度 天线仰角 天线方位角 极化角
--------------------------------------------------------------------------------
帕拉帕C2 (Palapa-C2) 113.0 48.74 南偏西6.18度 -5.04
中星8号 (待发射) 115.5 48.91 南偏西1.88度 -1.53
韩星1/2 (KoreaSat-1/2) 116.0 48.92 南偏西1.02度 -0.83
国际804 (InterSat-804) 64.0 21.62 南偏西66.11度 -48.20
国际704 (InterSat-704) 66.0 23.19 南偏西64.56度 -47.41
泛美4/7 (PanamSat-4/7) 68.5 25.14 南偏西62.54度 -46.34
中卫1号 (ChinaStar-1) 87.5 39.44 南偏西43.64度 -34.51
卫星天线的调试策略和技巧
卫星天线的调试策略和技巧Last updated on the afternoon of January 3, 2021浅谈地面卫星天线的调试方法和技巧——普陀区广电台张皓摘要：本文阐述了调试地面卫星天线中需要注意的各种要素、原则、方法和以及调试过程中的注意事项。
关键词：卫星天线搜星要素调整方法注意事项随着卫星转发的广播电视节目和数据不断增多，各电视台下行接收设施也越来越多，而且由于各种原因导致传输原节目的卫星轨道经常变化，因此地面卫星接收站也需要不断调整天线方向来对准卫星，以保证正常收视。
一、地面站搜星要素搜索卫星一般要注意四个要素：仰角、方位角、极化和焦距。
仰角：指卫星地面站的天线主瓣波束轴线对准卫星的连线与其在地平面的投影夹角，常用EL表示。
方位角：指当以地理正北为零度，按顺时针方向参考时，天线波束主瓣轴瞄准卫星的连线的投影线与正北方向线的夹角，常用AZ来表示。
极化：指电磁波在传播过程中的电场矢量方向和幅度随时间变化的特性，一般包括左旋、右旋圆极化及水平、垂直线极化四种极化方式，我国卫星接收信号通常采用水平、垂直线极化波。
地卫站天线的极化方式一定要与所接收的卫星下行信号的极化方式一致即极化匹配，才能保证接收质量达到规定的标准，否则将影响信号的正常接收及质量。
焦距是指卫星接收天线对接收信号反射后信号汇聚最强的位置点。
二、常用计算公式与调星原则地面站方位角、仰角是卫星接收天线指向的两个重要数据，馈源极化角ρ、焦距f是卫星接收天线调整中另外两个不容忽视的参数。
四个参数可由以下卫星天线定位经验计算公式获得，实际应用中我们一般以Az的大小与正负来确定方位角。
Az=tg-1(tgλ/sinφ), Az∈(-π/2, π/2) (1)EL=tg-1[(cosφcosλ/√1 -cos2φcos2λ],EL∈(0, π/2) (2)ρ=tg-1(sinλ/tgφ) (3)f=D2/(16h) (4)上式中：λ：相对经度，λ=λ地-λ星；λ星：卫星经度；λ地：地卫站所在地经度；φ：地卫站所在地纬度；D：天线直径；h：天线深度。
如何调试卫星天线角度介绍
如何调试卫星天线角度介绍一、卫星转发器卫星转发器,是这样的设备，接收地面发射站发来的14GHz或6GHz 的微弱的上行电视信号，经频率变换（一次变频、二次变频）为不同的下行频率12GHz或4GHz，再由技术处置放大到必然功率向地球发射，有卫星电视接收设备接收。
每一路音视频和数据通道都是由一个卫星转发器进行接收处置然后再传输，每一个转发器所处置的信号都有一个中心频率及一个特定的带宽，目前卫星转发器主要利用L、S、C、Ku和Ka频段。
二、水平极化、垂直极化极化一般是指与电波传播方向垂直的平面内，瞬时电场矢量的方向。
在极化波中，以地平线为准，当极化方向与地面平行时，称为水平极化。
当极化方向与地面垂直时，称为垂直极化。
3、卫星天线卫星天线的作用是搜集由卫星传来的微弱信号，并尽可能去除杂讯。
大多数天线一般是抛物面状的，也有一些多核心天线是由球面和抛物面组合而成。
卫星信号通过抛物面天线的反射后集中到它的核心处。
4、馈源馈源的主要功能是将天线搜集的信号聚集送给高频头（LNB），馈源在接收系统中的作用是超级重要的。
馈源的种类锥形馈源环形馈源圆锥馈源梯状馈源六、LNB高频头高频头（Low Noise Block）即下行解频器，其功能是将由馈源传送的卫星通过放大和下变频，把Ku或C波段信号变成L波段，经同轴电缆传送给卫星接收机。
调试进程由于一般用户都没有场强仪等专用设备，因此本文将介绍的是如何利用指南针、量角器等常常利用设备寻星。
器材准备：卫星天线、高频头（馈源一体化）、卫星接收机、电视机、指南针、量角器以及连接线若干。
计算寻星所需参数对于固定式天线系统，需要按照天线所在地的经纬度及所要接收卫星的经度计算出天线的方位角和仰角，并以此角度调成天线使其对准相应的卫星。
对于极化的卫星信号，还需调整高频头的极化角，圆极化信号则不必。
以下出现的公式中：α=地面站所在地经度-卫星定点经度β=地面站所在地纬度r=6378km（地球半径）R=42218km(卫星轨道半径)r/R=0.15一、方位角的计算从接收点到卫星的视线在接收点的水平面上有一条正投影线，从接收点的正北方向开始，顺时针方向至这条正投影线的角度就是方位角。
对星参数

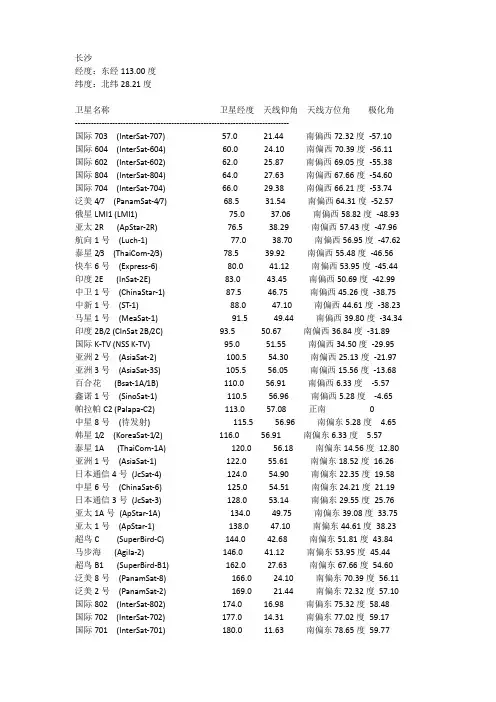

长沙经度：东经113.00度纬度：北纬28.21度卫星名称卫星经度天线仰角天线方位角极化角--------------------------------------------------------------------------------国际703 (InterSat-707) 57.0 21.44 南偏西72.32度-57.10国际604 (InterSat-604) 60.0 24.10 南偏西70.39度-56.11 国际602 (InterSat-602) 62.0 25.87 南偏西69.05度-55.38国际804 (InterSat-804) 64.0 27.63 南偏西67.66度-54.60国际704 (InterSat-704) 66.0 29.38 南偏西66.21度-53.74泛美4/7 (PanamSat-4/7) 68.5 31.54 南偏西64.31度-52.57 俄星LMI1 (LMI1) 75.0 37.06 南偏西58.82度-48.93 亚太2R (ApStar-2R) 76.5 38.29 南偏西57.43度-47.96 航向1号(Luch-1) 77.0 38.70 南偏西56.95度-47.62 泰星2/3 (ThaiCom-2/3) 78.5 39.92 南偏西55.48度-46.56 快车6号(Express-6) 80.0 41.12 南偏西53.95度-45.44 印度2E (InSat-2E) 83.0 43.45 南偏西50.69度-42.99 中卫1号(ChinaStar-1) 87.5 46.75 南偏西45.26度-38.75 中新1号(ST-1) 88.0 47.10 南偏西44.61度-38.23 马星1号(MeaSat-1) 91.5 49.44 南偏西39.80度-34.34 印度2B/2 (CInSat 2B/2C) 93.5 50.67 南偏西36.84度-31.89国际K-TV (NSS K-TV) 95.0 51.55 南偏西34.50度-29.95 亚洲2号(AsiaSat-2) 100.5 54.30 南偏西25.13度-21.97 亚洲3号(AsiaSat-3S) 105.5 56.05 南偏西15.56度-13.68 百合花(Bsat-1A/1B) 110.0 56.91 南偏西6.33度-5.57鑫诺1号(SinoSat-1) 110.5 56.96 南偏西5.28度-4.65 帕拉帕C2 (Palapa-C2) 113.0 57.08 正南0中星8号(待发射) 115.5 56.96 南偏东5.28度 4.65 韩星1/2 (KoreaSat-1/2) 116.0 56.91 南偏东6.33度 5.57泰星1A (ThaiCom-1A) 120.0 56.18 南偏东14.56度12.80 亚洲1号(AsiaSat-1) 122.0 55.61 南偏东18.52度16.26 日本通信4号(JcSat-4) 124.0 54.90 南偏东22.35度19.58 中星6号(ChinaSat-6) 125.0 54.51 南偏东24.21度21.19 日本通信3号(JcSat-3) 128.0 53.14 南偏东29.55度25.76 亚太1A号(ApStar-1A) 134.0 49.75 南偏东39.08度33.75 亚太1号(ApStar-1) 138.0 47.10 南偏东44.61度38.23 超鸟C (SuperBird-C) 144.0 42.68 南偏东51.81度43.84 马步海(Agila-2) 146.0 41.12 南偏东53.95度45.44超鸟B1 (SuperBird-B1) 162.0 27.63 南偏东67.66度54.60 泛美8号(PanamSat-8) 166.0 24.10 南偏东70.39度56.11 泛美2号(PanamSat-2) 169.0 21.44 南偏东72.32度57.10 国际802 (InterSat-802) 174.0 16.98 南偏东75.32度58.48国际702 (InterSat-702) 177.0 14.31 南偏东77.02度59.17国际701 (InterSat-701) 180.0 11.63 南偏东78.65度59.77。
卫星接收天线调整的三个参数
卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于卫星。
利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。
为此，卫星接收是广电机构技术人员所必须掌握的一门技术。
要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。
1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。
从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。
我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。
所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。
如亚太6号卫星的星下点是位于赤道上的东经134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。
卫星天线的方位角计算公式是：A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。
图1是卫星的方位角示意图。
方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。
即可完成方位角的调整。
2、仰角仰角是接收站所在地的地平面水平线于天线中心线所形成的角度，如图2所示。
仰角的计算公式是：.-----------------⑵仰角的调整最好是用量角器加上一个垂针作成的仰角调整专用工具进行调整。
卫星调星参数
青岛经度：东经120.33度纬度：北纬36.07度卫星名称卫星经度天线仰角天线方位角极化角--------------------------------------------------------------------------------国际703 (InterSat-707) 57.0 12.80 南偏西73.53度-50.82国际604 (InterSat-604) 60.0 15.20 南偏西71.46度-50.03国际602 (InterSat-602) 62.0 16.80 南偏西70.04度-49.44国际804 (InterSat-804) 64.0 18.38 南偏西68.58度-48.81国际704 (InterSat-704) 66.0 19.96 南偏西67.09度-48.12泛美4/7 (PanamSat-4/7) 68.5 21.91 南偏西65.16度-47.18俄星LMI1 (LMI1) 75.0 26.88 南偏西59.80度-44.31 亚太2R (ApStar-2R) 76.5 28.00 南偏西58.48度-43.55 航向1号(Luch-1) 77.0 28.37 南偏西58.03度-43.29 泰星2/3 (ThaiCom-2/3) 78.5 29.48 南偏西56.66度-42.48 快车6号(Express-6) 80.0 30.56 南偏西55.26度-41.62 印度2E (InSat-2E) 83.0 32.69 南偏西52.33度-39.78 中卫1号(ChinaStar-1) 87.5 35.74 南偏西47.62度-36.66 中新1号(ST-1) 88.0 36.06 南偏西47.07度-36.29 马星1号(MeaSat-1) 91.5 38.27 南偏西43.07度-33.50 印度2B/2 (CInSat 2B/2C) 93.5 39.46 南偏西40.66度-31.78国际K-TV (NSS K-TV) 95.0 40.32 南偏西38.80度-30.43 亚洲2号(AsiaSat-2) 100.5 43.17 南偏西31.49度-24.97 亚洲3号(AsiaSat-3S) 105.5 45.28 南偏西24.21度-19.36 百合花(Bsat-1A/1B) 110.0 46.73 南偏西17.20度-13.83 鑫诺1号(SinoSat-1) 110.5 46.86 南偏西16.40度-13.19 帕拉帕C2 (Palapa-C2) 113.0 47.43 南偏西12.32度-9.93中星8号(待发射) 115.5 47.83 南偏西8.17度-6.59 韩星1/2 (KoreaSat-1/2) 116.0 47.89 南偏西7.33度-5.92泰星1A (ThaiCom-1A) 120.0 48.14 南偏西0.56度-0.45 亚洲1号(AsiaSat-1) 122.0 48.11 南偏东2.83度 2.29日本通信4号(JcSat-4) 124.0 47.96 南偏东6.22度 5.02中星6号(ChinaSat-6) 125.0 47.85 南偏东7.90度 6.38日本通信3号(JcSat-3) 128.0 47.36 南偏东12.88度10.38亚太1A号(ApStar-1A) 134.0 45.70 南偏东22.45度17.98 亚太1号(ApStar-1) 138.0 44.15 南偏东28.42度22.62 超鸟C (SuperBird-C) 144.0 41.23 南偏东36.67度28.86马步海(Agila-2) 146.0 40.13 南偏东39.23度30.74超鸟B1 (SuperBird-B1) 162.0 29.59 南偏东56.51度42.39泛美8号(PanamSat-8) 166.0 26.63 南偏东60.09度44.48 泛美2号(PanamSat-2) 169.0 24.35 南偏东62.63度45.87 国际802 (InterSat-802) 174.0 20.47 南偏东66.59度47.88国际702 (InterSat-702) 177.0 18.11 南偏东68.83度48.92国际701 (InterSat-701) 180.0 15.73 南偏东70.99度49.84农村安装大小锅盖卫星接收的朋友，教你破译加密，收看精彩电视...家里安装卫星天线（俗称大锅）的朋友们，你们还在为不能收到中央五，中央六等精品频道而烦恼吗？还为那些加密节目而“望台兴叹”吗？现在这种愿望完全可以实现了！只要动动你的手指，按几下遥控器就大功告成了！步骤如下：先在菜单中找到“转发器设置”再按“新增转发器”将“下行频率”设置为03881“符号率”设置为27500，“极性”变为水平即可收到中央五六等。
卫星角度表
51.4 50.6 49.6 47.8 46.5 35.2 33.5 31.7 25.6 21.0 13.4 9.4 8.0 5.2 2.4 -3.3 -4.1 -7.6 -11.0 -11.7 -17.6 -23.6 -29.5 -30.9 -32.8 -35.8 -36.2 -39.5 -41.5 -42.4 -43.3 -43.6 -47.5 -48.5 -49.2 -49.9 -50.5 -51.4 -32.1 -24.2
全国卫星天线仰角、方位角、 全国卫星天线仰角、方位角、极化角数据库
填入地名： 当地经度： 当地纬度： 临沂
118.35 35.05
仰角 极化角 方位角
卫星名称 卫星经度 朝南偏角 InterSat 701 180.0 国际701 -72.8 InterSat-702 177.0 国际702 -70.7 InterSat-802 174.0 国际802 -68.6 PanamSat-2 169.0 泛美2号 -64.8 PanamSat-8 166.0 泛美8号 -62.4 MeaSat-2 148.0 马星2号 -44.7 Agila-2 146.0 马步海 -42.4 SuperBird- -31.9 ApStar-1A 134.0 亚太1A号 -26.0 128.0 日本通信3号 JcSat-3 -16.5 ChinaSat-6 125.0 中星6号 -11.5 124.0 日本通信4/6 JcSat-4/6 -9.8 AsiaSat-1 122.0 亚洲1号 -6.3 ThaiCom-1A 120.0 泰星1A -2.9 116.0 无穷花1/2 KoreaSat 1/2 4.1 115.5 中星8号 （待发射） 5.0 Palapa-C2 113.0 帕拉帕C2 9.3 SinoSat-1 110.5 鑫诺1号 13.5 Bsat-1A/1B 110.0 百合花 14.3 AsiaSat-3S 105.5 亚洲3S号 21.7 AsiaSat-2 100.5 亚洲2号 29.3 NSS K-TV 95.0 国际K-TV 36.9 93.5 印度2B/2C InSat-2B/2C 38.9 MeaSat-1 91.5 马星1号 41.4 ST-1 88.0 中新1号 45.6 ChinaStar-1 87.5 中卫1号 46.1 InSat-2E 83.0 印度2E 51.0 Express-6 80.0 快车6号 54.0 ThaiCom-2/3 78.5 泰星2/3 55.5 Luch-1 77.0 航向1号 56.9 ApStar-2R 76.5 亚太2R 57.3 PanamSat-4/7 68.5 泛美4/7 64.2 InterSat-704 66.0 国际704 66.1 InterSat-804 64.0 国际804 67.6 InterSat-602 62.0 国际602 69.1 InterSat-604 60.0 国际604 70.5 InterSat-707 57.0 国际703 72.6 92.2 中星9号 40.5 100.0 空格，待新星定位后填上。 30.0
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安庆部分卫星接收仰角、方位角、极化角参数（近似值）
接收地经度117.0 接收地纬度30.5
注：
方位角——正北为0度（也就是正南为180度），顺时针为增加（由南向西）。
仰角——水平为0度，向上增加。
偏馈天线实际仰角（铅垂线与长轴的夹角）正装时等于卫星仰角减去角度差（偏焦角）。
倒装时等于卫星仰角加上角度差（偏焦角）。
极化角——就是高频头相对于标准位置（C头，以高频头0刻度平行于地面（3点钟方向）为0度或者高频头0刻度垂直于地面（6点钟方向）为0度，ku头，0刻度对应高频头上的F头朝指向时间4：30位置（见下图），对于KU波段弯头来讲，把
弯头长边与地面垂直规定为极化角0度。
）所旋转的角度，顺时针为正，逆时针为负。
极化角只是个理论值，实际操作时还要进行细调。
中卫偏馈偏焦角：
S035 0.35m 中卫天线偏焦角 24.62度 S040 0.40m 中卫天线偏焦角 24.62度 S046 0.46m 中卫天线偏焦角 24.62度 S055 0.50m 中卫天线偏焦角 24.62度 S060 0.60m 中卫天线偏焦角 22.75度 S065 0.65m 中卫天线偏焦角 24.62度 S075 0.75m 中卫天线偏焦角 22.75度 S080 0.80m 中卫天线偏焦角 24.62度 S085 0.85m 中卫天线偏焦角 24.62度 S090 0.90m 中卫天线偏焦角 24.62度
S100 1.00m 中卫天线偏焦角 24.62度 S120 1.20m 中卫天线偏焦角 24.62度 S150 1.50m 中卫天线偏焦角 24.62度。
