最少拍数字控制器的设计
教师批阅引言由于最少拍控制系统模拟连续系统要求的参数准确，但在实验电路中的元器件自身参数的不准确性，及受温度或其它因素的影响，很难做到参数的准确，特别是一阶惯性环节和积分环节的参数不易整定，输出波形易出现失真，很难得到理想的结果，多年来基本上是利用传输函数建立仿真模型，这种仿真模型构建方法相对简单，仅用比例积分、一阶惯性和传输函数数学模块搭建，可避免参数的不准确性。
最少拍数字控制器包括最少拍有纹波数字控制器与最少拍无纹波数字控制器两种，要求具有以下特点：（１）准确性。
对特定的参考输入信号在到达稳态后系统输出在采样点的值准确跟踪输入信号即采样点上的输出不存在稳态误差。
（２）快速性。
在各种使系统在有限拍内到达稳态的没计中系统准确跟踪输入量所需的采样周期数应为最少。
（３）稳定性。
数字控制器必须在物理上可实现且应该是稳定的闭环系统。
在采样点上的输出不存在稳态误差，但在采样点间的输出存在稳态误差的系统为有波纹最少拍控制系统。
若在采样点上和采样点间的输出均不存在稳态误差，则这系统为无波纹最少拍控制系统。
它们各有自己的优点，也都存在一些不足。
相对于最少拍无纹波数字控制系统来说最少拍有纹波数字控制系统能使系统输出达到稳态是的拍数最少，但是不能保证任意两个采样点之间的稳态误差为零；最少拍无纹波数字控制系统在采样点上和采样点间的输出均不存在稳态误差，但是它的响应速度相对较慢无论是最少拍有纹波还是最少拍无纹波控制系统，其控制算法都是依据被控对象的准确的数学模型G(z)来确定的。
课程设计用纸教师批阅一、设计的目的及意义通过对最少拍数字控制器的设计与仿真，让自己对最少拍数字控制器有更好的理解与认识，透切理解最少拍、最少拍有纹波数字控制器、最少拍无纹波数字控制器的概念，分清最少拍有纹波与无纹波控制系统的优缺点，熟练掌握最少拍数字控制器的设计方法、步骤，并能灵巧地应用MATLAB 平台对最少拍控制器进行系统仿真。
通过设计，加深对计算机控制技术的认识，进一步巩固《计算机控制技术》这一门课程的基础理论知识，提高对计算机控制系统设计的能力二、方案论证 2.1、设计要求设被控对象为一阶惯性加积分环节，时间常数为1S ，增益为10，采样周期T 为1S ，要求针对该对象按最少拍算法设计数字控制器。
最少拍数字控制器的设计 (2)
摘要本次设计针对一阶惯性积分系统在单位速度信号输入作用下进行最少拍数字控制器的设计，验证了最少拍控制器的优点，并对最少拍算法进行理论分析，分别设计出最少拍有纹波和无纹波数字控制器，利用 MATLAB 仿真平台对设计的最少拍数字控制器进行系统仿真研究，并对有纹波和无纹波系统进行对比研究。
关键词最少拍控制；无纹波控制器；有纹波控制器；Matlab仿真目录摘要 (1)第一章最少拍有纹波控制器设计 (3)1.1设计原理 (3)1.2设计举例 (5)第二章最少拍无纹波控制器设计 (5)2.1 设计原理 (5)2.2 设计举例 (6)第三章基于Matlab的最少拍控制的实现 (7)3.1 输入单位阶跃信号 (7)3.2 输入单位速度信号 (8)3.3 输入单位加速度信号 (9)参考文献 (10)致谢 (11)离散控制系统最少拍控制最少拍系统控制设计是指系统在典型输入信号（如单位阶跃输入信号、单位速度输入信号、单位加速度输入信号等）作用下，经过最少拍（有限拍），使系统输出的稳态误差为零。
最少拍控制系统也称为最少拍无差系统、最少拍随动系统，实际上是时间最优控制系统，系统的性能指标就是系统的调节时间最短或者尽可能的短。
可以看出，这种系统对闭环脉冲传递函数的要求是快递性和准确性。
最少拍控制系统的设计与被控对象的零极点位置有很密切的关系。
第一章 最少拍有纹波控制器设计1.1设计原理由系统闭环脉冲传递函数可以看出，在Φ（z ）中，D(z)和G （z ）总是成对出现的。
只有当广义对象稳定[即G （z ）在z 平面单位圆上和单位圆外没有极点]且不包含纯滞后环节时，上述方法才是可行的，否则，不允许D （z ）与G （z ）发生零极点对消。
这是因为，简单地利用D （z ）的零点去对消G （z ）不稳定极点，虽从理论上来说可以得到一个稳定的闭环系统，但这种稳定是建立在零极点完全对消的基础上的。
当系统参数产生飘逸，或者对象辨识有误差时，这种零极点对消就不可能准确实现，从而引起闭环系统不稳定。
最少拍控制系统课程设计
最少拍控制系统课程设计一、课程目标知识目标：1. 学生能够理解最少拍控制系统的基本概念，掌握其工作原理；2. 学生能够运用数学方法分析最少拍控制系统的性能，并描述其特点；3. 学生能够掌握最少拍控制系统的设计方法和步骤。
技能目标：1. 学生能够运用所学知识，设计并实现最少拍控制系统；2. 学生能够运用仿真软件对最少拍控制系统进行仿真实验，分析并解决实际工程问题；3. 学生能够运用团队合作的方式，进行最少拍控制系统的设计与调试。
情感态度价值观目标：1. 学生通过学习最少拍控制系统，培养对自动化技术的兴趣和热情；2. 学生在团队合作中，培养沟通协作能力和集体荣誉感；3. 学生能够认识到最少拍控制系统在现代工业中的重要作用，树立正确的价值观。
课程性质：本课程为自动化及相关专业高年级的专业课程，旨在帮助学生掌握最少拍控制系统的设计与实现方法。
学生特点：学生已具备一定的自动控制理论基础，具有较强的数学基础和逻辑思维能力。
教学要求：注重理论与实践相结合，强化动手能力培养，提高学生解决实际工程问题的能力。
在教学过程中，将目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 最少拍控制系统的基本概念与原理- 控制系统稳定性分析- 最少拍控制的基本原理- 最少拍控制系统的数学描述2. 最少拍控制系统的设计方法- 状态空间设计方法- 基于观测器的最少拍控制设计- 最少拍控制器的参数优化3. 最少拍控制系统的仿真与实验- 仿真软件的应用- 控制系统建模与仿真- 实际控制系统设计与调试4. 最少拍控制系统在实际工程中的应用- 工业控制中的应用案例- 控制系统性能分析- 最少拍控制系统优化与改进教学内容安排与进度：第一周：介绍控制系统稳定性分析，理解最少拍控制的基本原理；第二周：学习最少拍控制系统的数学描述，掌握状态空间设计方法；第三周：学习基于观测器的最少拍控制设计，进行控制器参数优化；第四周：运用仿真软件进行控制系统建模与仿真；第五周：进行实际控制系统设计与调试，分析工程应用案例；第六周：总结最少拍控制系统在实际工程中的应用，进行性能分析与优化。
第5章(2)常规数字控制器的设计方法
t
0
e(t )dt TD
de(t ) ] dt
U (s) 1 K p (1 TD s ) 传递函数D(s) ： D( s ) E (s) TI s
其中：Kp为比例系数，Ti为积分时间常数，Td为微分时间常数。
PID控制的特点：
比例作用：迅速反应误差，但不能消除稳态误差， KP大稳态误差小, 但过大会引起不稳定； 积分作用：消除静差，但容易引起超调，甚至出现 振荡； 微分作用：减小超调，克服振荡，提高稳定性，改 善系统的动态特性; 是干扰放大器,抗干 扰能力下降.
令|z|=1，则对应到s平面上是一个圆，有：
即当D(s)的极点位于左半平面以（-1/T,0)为圆心， 1/T为半径的圆内，D(z)才在单位圆内，才稳定。 结论：稳定的系统经前向差分法转换后可能不稳定。
4、双线性变换法（Trstin 突斯汀变换法）
推导1：级数展开z=esT, T很小。 得到
•推导2：梯形法数值积分 积分控制器
积分计算: 微分计算: 代入
e(t ) Te (i)
t 0 i 0
k
e(k)
数字PID
u(k)
de(t ) e(k ) e(k 1) dt T
1 u (t ) K p [e(t ) TI
t
k
t
0
e(t ) dt TD
de(t ) ] dt
T u (k ) K p [e(k ) TI
第5章 数字控制器设计（2）
－常规数字控制器设计方法
主要内容
1. 连续化设计方法
重点：数字PID设计
2. 直接离散化设计方法
重点：最少拍控制算法
3. 大林算法与纯滞后控制

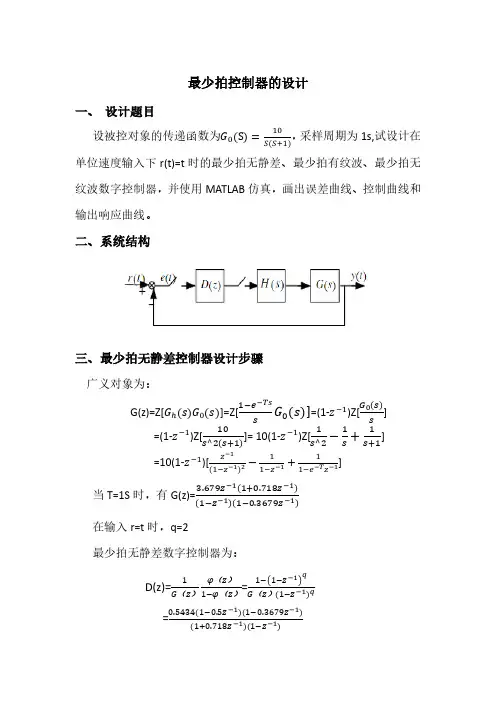

计算机控制技术最少拍控制器设计报告
