汽车涂装工艺
汽车涂装工艺
汽车涂装工艺是指将汽车铁壳或塑料零部件表面涂上不同颜色和质感的材料的一种工艺。
汽车涂料经过多次调配、加工便成为了一种符合要求的涂料。
然后经过涂装机械设备
自动或手工喷涂在汽车表面，最终形成汽车外观。
汽车涂装工艺中包括了涂装前的汽车表
面处理、底漆涂装、中漆涂装、面漆涂装等数据。
1.汽车涂装前的表面处理
汽车涂装前的表面处理是汽车涂装过程中非常重要的一个环节，主要包括车身打磨、
吹尘、喷砂、除锈、磷化等。
在汽车涂装前一定要做好表面处理，只有这样才能够保证后
续的涂装能够紧密的结合在车体上，让涂层不容易脱落。
2.底漆涂装
底漆涂装是涂装过程中的第一道工序，主要作用是填充汽车表面的瑕疵和毛孔，并保
护车体防止生锈。
底漆的颜色影响着整个涂装过程的色彩和亮度，所以底漆的色彩选择非
常重要。
目前市面上有许多不同颜色的底漆可供选择。
底漆的选用必须要符合工业标准且
和后续的中漆和面漆的配色一致。
中漆是涂装最主要的部分之一，中漆的质量决定着涂装后的整体效果。
中漆适用于车
身的曲线和弧线，以及汽车表面的细节部分，如镀铬装置和车门拉手等。
中漆厚度必须要
均匀，涂层的内部也要涂满，以达到良好的密封效果。
在涂装之前一定要使用一种特殊的
产品，用于防止污垢和油脂打在车身上，这样才可以保证中漆的涂布效果。
面漆涂装是涂装工艺中非常重要的一步，面漆涂装的好坏直接决定了车身的整体外观
和美观度。
面漆一般分为单层面漆和双层面漆，双层面漆通常是由底漆和铅漆组成，它可
以增加涂层的密度和防腐性能。
面漆的色彩严格按照客户的需求进行，而且要严格把控颜
色的相似度。
面漆的厚度不能过厚，否则会影响涂层的使用寿命，甚至会出现孔洞。
5.烤漆工艺
在汽车涂装工艺中，烤漆工艺是必不可少的一个步骤。
烤漆的作用是让涂料在车身表
面形成一个坚硬的抵抗物，增强涂层的附着力，并提高涂层的耐磨性和抗腐蚀性。
烤漆的
时间和温度是非常关键的，一般情况下温度在140℃-160℃之间，时间在20-40分钟左右。
烤漆可以用手动控制或自动控制，以此确保烤漆过程完全自动化。
总的来说，汽车涂装工艺是一项格外复杂的技术，涉及很多技术细节，也需要很高的
专业技能和严苛的操作规范。
但是，汽车涂装工艺不仅可以提高汽车的外观美观度，而且
可以提高汽车的耐用性和安全性，这也是汽车制造商在涂装过程中非常注重的。
汽车涂装的主要工艺过程
汽车涂装的主要工艺过程
主要汽车涂装工艺过程有以下几个步骤：
1. 表面准备：在进行喷涂之前，需要对车身表面进行准备。
这包括去除污垢、油脂和旧漆层等处理工作。
常见的表面准备方法包括抛光、打磨和清洗。
2. 底漆喷涂：底漆是涂装过程中的第一层涂料，用于填平车身表面的不平坑洞，提供漆膜与车身的粘接力，并为之后的涂层提供基础。
底漆通常由多层组成，每一层之间需要进行打磨和清洗。
3. 喷涂面漆：面漆是汽车外观上可见的最终颜色层。
它可以是单一颜色或特殊效果，如金属光泽、珍珠光泽或金属磨砂等。
面漆喷涂通常需要多层叠加，每一层之间需要进行打磨和清洗。
4. 清漆喷涂：清漆是涂装过程中的最后一层涂料，用于保护面漆免受日常磨损和紫外线辐射的损害。
它还可以提供额外的光泽和深度效果。
与底漆和面漆相同，清漆通常需要多层叠加，每一层之间需要进行打磨和清洗。
5. 烤漆：在涂层完成后，需要进行烤漆以固化和硬化漆膜。
烤漆的过程是将车身放入烤漆室中，通过控制温度和时间来加热车身以使漆膜完全固化。
6. 打磨和抛光：涂装完成后，需要进行最后的打磨和抛光，以去除表面的瑕疵
和提升漆膜的光泽度。
这个步骤可以使汽车外观更加平整和光滑。
这些是汽车涂装的主要工艺过程，每一步都需要仔细执行，以确保涂装质量和外观效果的满意度。
汽车涂装中的喷涂工艺和技巧
稀释剂的种类和作用
快干稀释剂
挥发速度快，干燥时间短，适用 于快干漆。
慢干稀释剂
挥发速度慢，干燥时间长，适用于 需要较长时间干燥的漆。
专业稀释剂
专为某种特定类型的涂料配套使用 ，具有较好的相容性和稳定性。
CHAPTER
03
喷涂技巧
喷枪的使用技巧
喷枪的握持
正确握持喷枪是保证喷涂效果的 关键，应保持稳定且舒适的握持
喷涂次数
控制喷涂次数，过多次数会导致涂层过厚，而过 少次数则可能导致涂层过薄，影响涂层质量。
稀释比例
合理调整涂料稀释比例，以获得适当的涂层厚度 ，稀释比例应根据涂料特性和需求进行调整。
喷涂的均匀性控制
喷涂前的准备
确保工件表面清洁、干燥、无油污，为均匀喷涂打下良好基础。
喷涂环境的控制
保持喷涂环境恒温、恒湿，避免环境因素对喷涂均匀性造成影响。
丙烯酸漆
快干，保色性好，附着力 强，耐候性好，广泛用于 汽车涂装。
聚氨酯漆
高光泽，丰满度好，附着 力强，耐候性和保色性好 ，但需配套使用专业稀释 剂。
颜料的选择和应用
金属颜料
透明颜料
用于制造金属闪光效果，需注意与底 色漆的搭配使用。
用于制造透明涂层，需注意与底色漆 的搭配使用。
珠光颜料
用于制造珠光效果，可增强涂层的层 次感。
废料的处理和回收
废涂料和废弃物应分 类收集和处理，避免 对环境和人体造成危 害。
无法回收利用的废料 应按照相关规定进行 无害化处理，如焚烧 、填埋等。
可回收利用的废料应 进行回收处理，如金 属罐、塑料桶等。
THANKS
感谢观看
喷涂缺陷及处理方法
色差
调整涂料配方或更换涂料品牌，重新喷涂。
汽车涂装工艺
§3.3 PVC工艺
在喷涂车底涂料前，要将有些工艺孔堵上，螺栓要套上保
护罩，不需喷涂的表面要贴保护纸，以防喷上车身涂料，另外
要求分界线清楚。在烘干之前车身外表面应擦净，消除飞溅.
一般采用高压无空气喷涂法喷涂车底涂料，在产量小的场
合，采用手工喷涂；大量流水线生产时，主要采用机械手喷涂，
随后手工补涂。
密Байду номын сангаас和车底涂层重复涂装的示意图
§3.3 PVC工艺
§3.3.2防声、防振材料及装贴工艺
涂密封胶工序又可分为粗密封和细密封。粗密封系对车底
下表面、四轮罩下表面和车身内腔的所有缝隙进行密封，即沿
缝隙压涂或喷涂（喷幅为20～40mm）PVC密封胶，对外观要求
较低；细密封工序系指车身外表面（如流水槽）、门框、门盖
和发动机盖等的密封工序，要求有一定的装饰性，涂布后需加
以修饰。
§3.3 PVC工艺
汽车的声音发生源有自身产生的声音（发动机声、进排气 声、驱动系统的齿轮声等）和行走时产生的声音（车轮走行于 地面的振动声、刮风声等）。汽车在高速行走时产生的声音更 大，在高速道路走行时速80㎞以上产生的声音为普通道路上走 行时速40㎞以下的三倍。 汽车用的防声材料按其功能可分为以下四种。 （1）防震（阻尼）材料：具有能吸收车身板受发动机及路面的 强制力的作用产生的振动能量，从而降低放射音的材料。根据 施工方法可分为热融黏着板（垫片）、黏贴附着板、磁性吸附 板、橡胶成型件等。
汽车制造四大工艺_涂装工艺_全部工序概要
间烘干，能使涂膜变薄2～3μm，膜的平整度明显提高。烘干
条件（温度和时间）对阴极电泳涂膜的固化十分重要，低于 规定温度和烘干时间则不能固化，严重影响涂膜质量和性能。 烘干不彻底，会严重影响涂膜的力学性能、附着力、耐腐蚀 性、抗石击性和耐崩裂性。烘干温度过高、时间过长，轻者 会影响中涂或面漆与电泳底漆层的附着力；重者涂膜会变脆， 乃至脱落。
一、电泳涂装的特点
1、良好的浸透性
电泳涂料可在水中完全溶解和乳化，且电泳液的浓度很 低，和水差不多。能浸透到车身内外表面的每一个部分，包 括袋状结构部及缝隙中，所以可以对车身实现无遗漏的全方 位保护。
2、泳透性好、涂膜均匀
电泳液具有良好的导电性，涂料粒子具有很高的活性， 但随着涂膜厚度的增加，沉积到车身上湿涂膜的导电性逐渐 减小，电阻逐渐增大。当涂膜电阻达到一定数值时，电沉积 停止，涂膜不再增厚。由此可见，电泳涂装具有良好的泳透 性，涂膜厚度均匀。

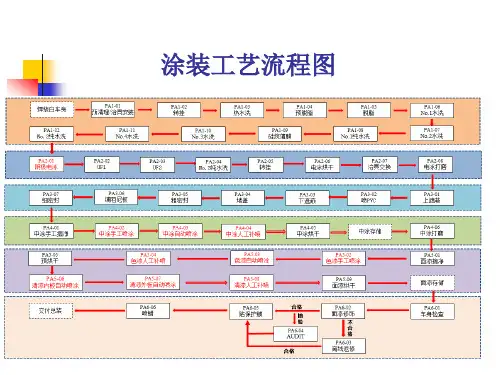

第一节 汽车涂装工艺流程
汽车涂装工艺经历了100 多年的发展历程，其作业方式由 最初作坊式的简单刷涂到简单喷涂再到适应于大量流水生产 的现代化工业涂装；其作业内容也由最初的仅在需保护的工 件表面刷上一层油漆到在工件表面先刷防锈漆再喷面漆发展 到现在的“漆前处理——电泳——中涂——面漆” 等。
涂装涂层至少包括电泳底漆、中涂、色漆和清漆等四层 。对于有密封要求的焊缝部位，在电泳底漆与中涂之间还要 加涂PVC。为了适应用户对汽车外观质量越来越高及多样化的 要求，汽车车身涂装的漆前处理、底漆阴极电泳工艺已实现 全自动化，中涂与面涂工艺实现了静电自动喷涂、计算机智 能化控制。汽车车身涂层质地（外观装饰性、耐腐蚀性、抗 擦伤性等）得到了显著提高，车身保用期达到和超过了汽车 的整体使用寿命。
汽车涂装工艺步骤
汽车涂装工艺步骤
汽车涂装工艺步骤汽车涂装是汽车制造中至关重要的环节之一。
下面是汽车涂装的步骤：1. 表面处理：在涂装前，必须对车身表面进行处理，以确保涂料能够附着在车身表面上。
这通常包括去除油污、灰尘和旧涂层等。
2. 底漆涂装：底漆是涂装过程中的第一层涂料，它可以填平小的凹陷和不平整的表面，并提供良好的附着力。
3. 中漆涂装：中漆是涂装过程中的第二层涂料，它为车身提供颜色和光泽。
中漆通常需要进行多次涂装，以达到所需的效果。
4. 清漆涂装：清漆是涂装过程中的最后一层涂料，它可以提供额外的保护和光泽。
清漆的涂装通常需要进行多次，以达到所需的效果。
5. 烘干：在涂装完成后，车身必须进行烘干。
这可以通过将车身放入烤箱中进行，或者使用紫外线灯等设备进行。
汽车涂装是一项非常重要的工艺，它可以为车身提供保护和美观。
以上是汽车涂装的基本步骤，涂装过程中需要注意的细节还有很多。
汽车涂装技术 任务一 认知汽车涂装技术
谢 谢 聆听
任务一 认知汽车涂装技术
任务： 认知汽车涂装基本知识（二） ——汽车涂装三要素、涂装方法及特点
☆ 一、汽车涂装三要素。 ☆ 二、汽车常用涂装方法及特点。
汽车涂装三要素、方法及特点
一、汽车涂装的三要素
汽车涂装有三大基本要素，即涂装材料、涂装工艺、涂装管理 （1）涂装材料
涂装材料的质量和作业套性是获得优质涂层的基本保障。常用的涂料有： 树脂、颜料、溶剂等。
已固化的涂料膜称为涂膜或涂层。 涂层一般是由两层以上的涂膜所组成的 复合层。
图1 涂装施工图
汽车涂装定义、功能、分类及特点
2.汽车涂装工艺定义
工艺是指利用各种生产工具对原材料或半成品按照设计预期的产品要求进行加工 及处理的方法与过程。汽车涂装工艺指借助工具或设备对汽车表面进行涂装的方法与 过程的总和。汽车涂装典型工艺按涂层层数和烘干次数：3C1B、3C2B等，如图2所示。
3C1B 3C2B
三涂 三涂
一烘 二烘
图2 汽车涂装典型工艺简图
汽车涂装定义、功能、分类及特点
二、汽车涂装的功能与目的
1.汽车涂装的功能
涂装 功能
1. 保护 2. 装饰 3. 标识 4. 特殊（防震、隔热等）
图3 汽车涂装功能
汽车涂装定义、功能、分类及特点
（1）保护作用 一方面，使涂料在被涂物表面形成牢固的、连续
任务一 认知汽车涂装技术
任务一 认知汽车涂装技术
任务: 汽车涂装定义、功能、分类和特点
☆ 一、汽车涂装、汽车涂装工艺定义。（重点）
☆ 二、汽车涂装的功能。（重点） ☆ 三、汽车涂装的分类和特点。（了解）
汽车涂装定义、功能、分类及特点
一、 汽车涂装、汽车涂装工艺的定义
汽车涂装工艺
汽车涂装工艺1.清理打磨：用呛刀对油漆破损部位进行清理，铲除松动破损的涂层，直至附着力良好，必须将旧腻层清理干净，直至状态良好。
清理后用80#砂纸对周边扩大100mm左右打磨，涂层修出坡边。
2.清洗除油（补涂底漆）：用清洁布沾清洗剂，擦抹喷涂表面并马上用另一块清洁布擦干，补涂底漆，干燥（不低于15°C时自然干燥16h 以上）后打磨后才能找补腻子。
3.找补腻子：用腻子进行找补2遍以上，直到凹陷面找补平齐。
要求每遍腻子找补厚度不能超过2mm，要求彻底打磨，每遍腻子用150#砂纸打磨。
4.打磨：先用240#砂纸打磨，再用320-400#砂纸打磨，使需要喷漆部位表面平滑光整。
5.喷涂防锈漆、中间层、面漆：用覆膜胶带进行防护，除去喷漆表面水分、油污、粉尘，最后再用粘尘布除灰尘。
按照中间层、面漆喷涂工艺过程进行受损坏部位修补。
喷涂时喷涂压力：（0.4~0.7）MPa，喷嘴口径：（φ1. 5mm）。
若补涂中间层干燥后，仍有缺陷需继续挤腻找补。
然后才能喷涂面漆。
中间层：涂- 4粘度计（20~25）s；干膜厚度：30μm以上；面漆：涂- 4粘度计（18~22）s；干膜厚度：30μm 以上。
6.喷涂金属漆：修补部位喷涂金属漆，压力：（0.4~0.7）MPa，喷嘴口径：（1. 3~1. 5）mm；20°C 下涂- 4粘度计（12~15）s，干膜膜厚：（20~30）μm。
干燥10-30分钟后可喷涂清漆。
7.喷涂清漆：按照清漆喷涂工艺过程进行受损坏部位修补。
喷涂时采用压缩空气喷枪，喷枪口径为1.5mm，压缩空气压力为（0.5~0.8）MPa，喷涂粘度：（18~22）s。
8.接口处理：喷涂清漆后，对接口部位喷涂接口水。
清漆彻底干燥后（至少48h）对接口部位进行抛光处理。
9.抛光：油漆干燥48h以后抛光，用抛光机、羊毛垫、海绵球、抛光蜡对缺陷部位抛光。
10.根据缺陷面积先选用1200~2000#砂纸对小流挂、尘点、橘皮、新旧漆面接口进行打磨。
汽车车身涂装工艺及其质量控制(全文)
引言概述近年来，随着汽车工业的迅速发展，汽车车身涂装工艺及其质量控制在汽车制造过程中扮演着重要的角色。
汽车车身涂装工艺不仅能提高汽车的外观质感，还能增强车身的防腐蚀和抗环境气候变化的能力。
由于涂装工艺的复杂性和重要性，确保涂装工艺的质量控制成为提高汽车质量的关键环节。
本文将重点探讨汽车车身涂装工艺及其质量控制，以帮助读者深入了解这个领域。
1.涂装工艺的概述1.1预处理工艺：预处理工艺是汽车车身涂装的第一道工序，包括去污、除锈、除油等处理，以确保涂装的附着力和持久性。
1.2除尘工艺：除尘是为了减少涂装过程中颗粒物对涂装表面的影响，确保涂装的平整度和质量。
1.3应用工艺：应用工艺包括喷涂、涂布等方式，根据不同的涂料和涂装要求选择合适的涂装工艺。
1.4固化工艺：固化工艺是为了使涂料干燥和增加抗化学品侵蚀性，以增加涂层的耐用性和质量。
2.涂装工艺的关键步骤2.1底漆喷涂：底漆喷涂是涂装过程中的关键步骤之一，它能保护车身免受环境腐蚀，提高涂装的附着力和耐久性。
2.2静电喷涂：静电喷涂是一种高效的涂装工艺，通过静电作用使涂料均匀附着在车身表面，提高涂装的质量和效率。
2.3清洗和除尘：清洗和除尘是涂装过程中不可忽视的步骤，它能够确保涂装表面的洁净度和平整度，提高涂装的质量。
2.4高温固化：高温固化是为了加速涂料的固化过程，提高涂装的耐久性和表面硬度。
2.5涂层涂装：涂层涂装是最后一道工序，它通过涂布或喷涂方式，使车身涂装具有优良的表面质感和外观效果。
3.汽车车身涂装质量控制的方法3.1人工检验：人工检验是质量控制过程中最基本的方法之一，通过人工目视检查涂装的质量、颜色和涂装缺陷等，确保涂装质量达到要求。
3.2无损检测：无损检测是一种通过磁粉、超声波、射线等非破坏性检测方法，检测涂装中是否存在隐藏的缺陷和质量问题。
3.3自动化检验：自动化检验利用先进的机器视觉和图像处理技术，精确地测量涂装的厚度、粗糙度等参数，提高涂装质量的一致性和准确性。
汽车涂装工艺作业指导书
汽车涂装工艺作业指导书一、引言汽车涂装工艺是指对汽车外部进行喷漆等工艺处理的过程。
涂装工艺的质量直接关系到汽车外观的美观度和耐久性。
本指导书旨在为汽车涂装工艺的操作者提供详细的作业指导，确保涂装过程能够顺利进行，达到高质量的结果。
二、安全操作指导1. 保护手部在进行涂装工艺操作时，务必佩戴手套，以防止化学物质对皮肤的刺激和损害。
同时，手套可以提供更好的手部抓握力，增加操作的准确性。
2. 戴防护眼镜涂装过程中，喷涂颗粒可能会飞溅至眼睛，造成伤害。
因此，务必戴上符合安全标准的防护眼镜，确保眼部的安全。
3. 呼吸防护喷漆工艺中使用的喷雾颗粒容易进入呼吸道，对呼吸系统造成损害。
因此，应佩戴适当的呼吸防护设备，如口罩或面具，以减少化学物质对呼吸系统的伤害。
4. 通风环境涂装过程中，挥发出的有害气体对人体健康有一定的危害。
因此，在进行涂装工艺时，应确保作业环境通风良好，最好选择有专门排风设备的房间进行操作。
三、准备工作1. 涂装材料准备确保所需要的涂装材料齐全，包括底漆、面漆、稀释剂等。
同时，要仔细查看涂装材料的使用说明和注意事项，确保按照正确的比例进行混合和使用。
2. 汽车准备在进行涂装工艺之前，汽车的表面必须得到彻底的清洁和打磨。
清洗后，使用细砂纸打磨汽车表面，以去除旧漆层和表面的不平整，为涂装工艺做好准备。
3. 遮盖部位保护在进行喷涂时，除了需要涂装的部位外，其他部位应该进行遮盖保护，以防止喷漆颗粒飞溅到不应该涂装的部位。
可以使用专门的遮盖胶带和纸张进行保护。
四、涂装操作步骤1. 底漆喷涂涂装前，对底漆进行充分搅拌，并按照正确的稀释比例进行稀释。
然后，使用专业的喷涂设备对汽车进行喷涂。
在喷涂时，注意喷涂的均匀性和厚度的控制，以确保底漆的效果和附着力。
2. 打磨与抛光底漆干燥后，对涂装表面进行打磨，以去除表面的粗糙和不平整。
随后，使用专业的抛光工具对表面进行抛光处理，以获得光滑的涂装表面。
3. 面漆喷涂面漆与底漆类似，也需要进行充分的搅拌和稀释。
汽车涂装工艺
• 提高涂装设备的能源利用率
• 涂装环境的温度和湿度控制能耗
• 采用节能型涂装设备和工艺
涂装废水的处理与循环利用
涂装废水的处理
• 废水预处理：去除废水中的悬浮物、油脂等
• 废水深度处理：采用生物处理、膜分离等技术去除废水中的有害物质
涂装废水的循环利用
• 废水回用于涂装设备的清洗和冷却
• 废水回用于涂料调配和稀释
• 观察法：检查涂层的颜色、光泽、平整度等外观质量
• ISO、SAE等国际标准
• 仪器检测法：如涂层厚度仪、附着力测试仪等
涂装过程中的质量控制与改进
涂装过程中的质量控制
涂装过程的改进措施
• 严格遵循涂装工艺规程，确保涂装过程的稳定性
• 分析涂装缺陷的原因，制定改进措施
• 定期检查涂装设备，保证设备正常运行
⌛️
汽车涂装工艺的个性化发展
• 满足消费者对汽车外观个性化需求，提供多样化的涂装方案
• 采用新型涂装技术，如3D打印涂装等，实现个性化定制
02
汽车涂装工艺的主要流程
与方法
前处理工艺：表面清洁与预处理
前处理工艺的目的是确保涂料与汽车表面的良好结合
• 清洁表面，去除油污、灰尘、锈蚀等
• 进行表面处理，如磷化、钝化等，提高涂层的附着力
• 干燥设备：如热风干燥炉、红外线干燥炉、真空干燥器等
• 固化设备：如热固化炉、紫外线固化炉等
涂装设备的功能
• 喷涂：实现涂料的均匀喷涂，提高涂层质量
• 干燥：控制涂料的干燥温度和时间，保证涂层质量
• 固化：使涂料在汽车表面形成稳定的涂层，提高涂层的性能
涂装环境的控制与优化
涂装环境的优化措施
• 采用恒温恒湿系统，控制涂装环境的温度和湿度
