聚氨酯涂膜防水施工工艺
屋面聚氨酯涂料防水施工工艺(4)
屋面聚氨酯涂料防水施工工艺(4)屋面聚氨酯涂料防水施工工艺(四)1材料要求1.1聚氨酯涂膜防水材料(双组分)。
1.2二甲苯、乙酸乙酯：用于稀释和清洗工具。
2工艺流程（聚氨酯一布三涂）基层清理--配制涂刷底胶--附加层施工--涂膜--保护层--试水验收3、操作工艺3.1基层要求及处理3.1.1涂膜防水的基层应坚实，具有一定强度，清洁干净，表面无浮土、砂粒等污物；施工前对于残留的砂浆块或突起物应用铲刀削平，不允许有凹凸不平及起砂现象；3.1.2基层应干燥，含水率以小于9％为宜。
3.2涂布底层涂料3.2.1配制：将聚氨酯甲组份料与底涂乙料按相应的比例，搅拌均匀即成底层涂料。
3.2.2涂布：涂布底层涂料目的是隔绝基层潮气，提高涂膜同基层的粘结力。
用油漆刷涂底层涂料，将阴阳角、预埋件等部位均匀细致地涂布一遍，再用长把滚刷在大面积基层上均匀地涂布底层涂料。
3.2.3要注意涂布均匀、厚薄一致，且不得漏涂。
一般涂布用量以每平方米0.15～O.20kg为宜。
涂布后应间隔24小时以上，待底层涂料固化干燥后，•方可施工下道工序。
3.3涂膜防水施工顺序：3.3.1施工顺序是：涂布顺序应先垂直面、后水平面；先阴阳角及细部、后大面。
每层涂抹聚氨酯涂抹时应互相垂直。
3.3.2增强涂布与增补涂布在阴阳角、预埋件及设备根部、施工缝或开裂处等需要增强防水层抗渗性的部位，应做增强或增补涂布。
增强涂布的做法，是在涂布增强涂膜中铺设玻璃纤维布，用板刷涂刮驱除气泡，将玻璃纤维布紧密地粘贴在基层上，不得出现空鼓或折皱。
3.3.3涂布第一遍涂膜应在前一层涂料固化干燥后，应先检查其上有无残留的气孔或气泡，如没有，即可涂布施工。
涂布第一遍聚氨酯涂膜防水材料，先在基层上铺设玻璃纤维布，然后用塑料或橡皮板刷均匀涂刮聚氨酯涂膜防水材料，力求厚薄一致，厚度约为1.5mm(即1.5kg／m2)。
平面施工时，在防水层未固化前不宜上人踩踏，涂抹施工过程中应留出施工退路，可以分区分片用后退法涂刷施工。
聚氨酯防水涂膜层施工方法
聚氨酯防水涂膜层施工方法
（1）2mm聚氨酯防水涂膜层基本组成：钢筋混凝土板面除灰后素水泥浆一道；2mm聚氨酯防水涂膜层。
（2）施工程序：
（3）施工工艺：
1）材料检查：聚氨酯防水涂料（甲、乙组份）的包装、外观等必须符合规范和产品说明书要求，配中文标志牌，以免混用。
2）材料配制：将聚氨酯防水涂料甲、乙组份按1：2（重量比）混合充分搅拌均匀。
3）附加层：在转角、管根、落水口等部位，做好节点附加增强处理：
A、水落口：以水落口为中心，出水落口边缘周边150mm 范围内，加涂附加防水层，厚度1.5mm，内加玻纤布加强。
附加层及大面防水层涂入水落口内至少50mm收头。
B、穿楼面管道：以管道为中心，出管道边缘周边150mm 范围内，加涂附加防水层，厚度1.5mm，内加玻纤布加强。
C、墙根：以墙根接缝为中线，加涂附加防水层，厚度
1.5mm，内加玻纤布加强。
附加层上反150mm高，卫生间大面防水层上反900mm高。
4）大面涂刮聚氨酯防水涂膜。
分层涂刮大面防水涂膜（每层厚度不大于0.5mm），上层应在底层表干，但未实干时施工（一般情况下，两层之间约间隔4小时）。
聚氨酯涂膜防水施工工艺
聚氨酯涂膜防水施工工艺一、简介聚氨酯涂膜是一种常用于建筑防水的材料，具有优异的防水性能和耐候性。
它能够在不同的基材上进行涂覆，形成一层坚韧、耐水、耐紫外线的防水层。
本文将介绍聚氨酯涂膜的防水施工工艺，以帮助施工人员正确进行施工。
二、施工准备1. 设备准备：确保施工所需要的设备齐全，并检查设备是否正常工作。
2. 基材处理：清理基材表面，确保表面干净、平整，无灰尘和油污。
3. 材料准备：根据施工需求，准备好适量的聚氨酯涂料、稀释剂等相关材料。
三、施工步骤1. 基层处理：对需要涂覆的基层进行处理，确保基层的平整度和密实度。
对于有漏水情况的基层，需要先进行修复处理。
2. 基层处理剂涂覆：使用刷子或滚筒将基层处理剂均匀地涂覆在基层上，形成一层均匀的底涂层。
待底涂层干燥后，进行下一步操作。
3. 基层涂膜施工：将聚氨酯涂料和稀释剂按一定比例混合均匀，用专用工具（如滚筒、喷枪等）将涂料均匀地涂覆在基层上。
对于施工需要，可以进行多遍涂膜，每遍涂膜之间需要进行干燥处理。
4. 水平处理：涂覆完成后，根据需要进行水平处理，确保涂膜表面平整。
5. 角部处理：对建筑物内外角部进行加固处理，防止涂膜破裂。
6. 墙地交接处处理：对墙地交接处进行特殊处理，以增强涂膜的附着力。
7. 检查和修补：在涂膜干燥之后，进行检查，如发现涂膜有破损或缺陷，及时进行修补。
8. 完工处理：施工完成后，对设备进行清洁和存储，清理施工场地，确保安全和环境卫生。
四、注意事项1. 施工环境：施工过程中要注意环境温度、湿度等因素，避免在不合适的天气条件下施工。
2. 涂料的贮存和运输：涂料的贮存和运输要按照相关标准进行，防止出现质量问题。
3. 施工团队：选择有经验的施工团队进行施工，并确保施工人员具备相关技能和资质。
4. 施工层数：根据具体需求确定涂膜的施工层数，确保防水效果。
5. 保护措施：在涂膜施工期间，要采取保护措施，防止其他施工活动对涂膜造成损害。
五、总结聚氨酯涂膜防水施工工艺是一项重要的建筑施工技术，正确的施工工艺能够保证涂膜的质量和防水效果。
聚氨酯防水涂料施工工艺标准
聚氨酯防水涂料施工工艺标准在涂刷防水层前，先用聚氨酯底胶涂刷一遍，形成底层，增强涂层的附着力和密封性。
底胶的配合比例为甲组份和乙组份按1∶1的比例混合，搅拌均匀后涂刷在基层上，厚度应控制在0.2～0.3mm之间，干燥时间为1～2h。
3.4涂膜防水层施工：在底胶干燥后，将聚氨酯防水涂料按配比混合，搅拌均匀后涂刷在基层上，厚度应控制在1.5～2.0mm之间，涂刷时应均匀、充分、不漏涂。
涂刷完毕后，应在24小时内进行第二遍涂刷，厚度同样应控制在1.5～2.0mm之间，以增强涂层的密封性和耐水性。
3.5做保护层：在涂膜防水层干燥后，用水泥砂浆配制的抹面层涂刷在防水层上，厚度应控制在5～10mm之间，表面应平整、光滑，不得有空鼓、裂缝等缺陷。
抹面层干燥后，可进行地面铺装或其他施工工序。
3.3.1 底胶（基层处理剂）的配制方法为先将聚氨酯甲料、乙料和二甲苯按照1∶1.5∶2的重量比例配合搅拌均匀，配好的料需要在2小时内用完。
3.3.2 底胶涂刷的方法是将配制好的底胶料用长把滚刷均匀涂刷在基层表面，涂刷量为0.3kg/m2左右。
涂刷后需要等待约4小时，直到手感不粘时，即可进行下一道工序。
3.4 涂膜防水层施工：3.4.1 材料配制的方法是将聚氨酯按甲料、乙料和二甲苯以1∶1.5∶0.3的比例（重量比）配合，用电动搅拌器强制搅拌3～5分钟，至充分拌合均匀即可使用。
配好的混合料应在2小时内用完，不可时间过长。
3.4.2 附加涂膜层的做法是在涂膜附加层中铺设玻璃纤维布，涂膜操作时用板刷刮涂料驱除气泡，将玻璃纤维布紧密地粘贴在基层上。
阴阳角部位一般为条形，管根为块形，三面角应裁成块形布铺设，可多次涂刷涂膜。
3.4.3 涂刷第一道涂膜的方法是在前一道涂膜加固层的材料固化并干燥后，先检查其附加层部位有无残留的气孔或气泡，如没有，即可涂刷第一层涂膜；如有气孔或气泡，则应用橡胶刮板将混合料用力压入气孔，局部再刷涂膜，然后进行第一层涂膜施工。
单组份聚氨酯涂抹防水技术交底

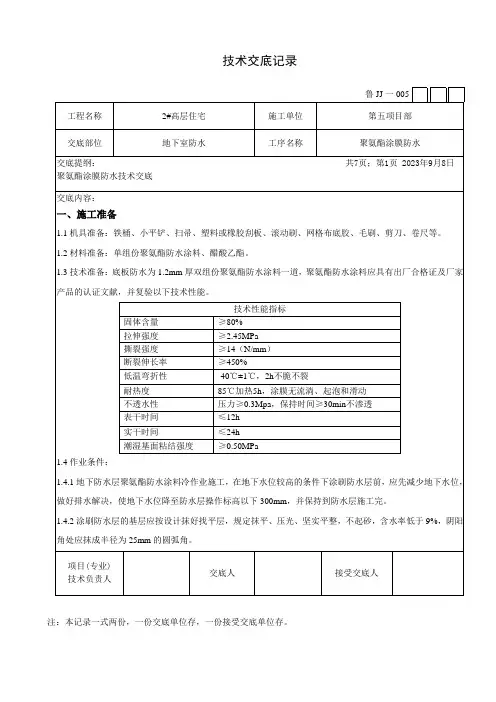

技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
聚氨酯涂膜防水技术交底
交底内容：
附图一：阴阳角部位解决
项目(专业)
交底人接受交底人技术负责人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
鲁JJ一005 工程名称施工单位第五项目部
交底部位地下室防水工序名称聚氨酯涂膜防水
交底提纲：共7页；第7页 2023年9月8日聚氨酯涂膜防水技术交底
交底内容：
附图二：降水立管节点解决
项目(专业)
交底人接受交底人技术负责人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制。

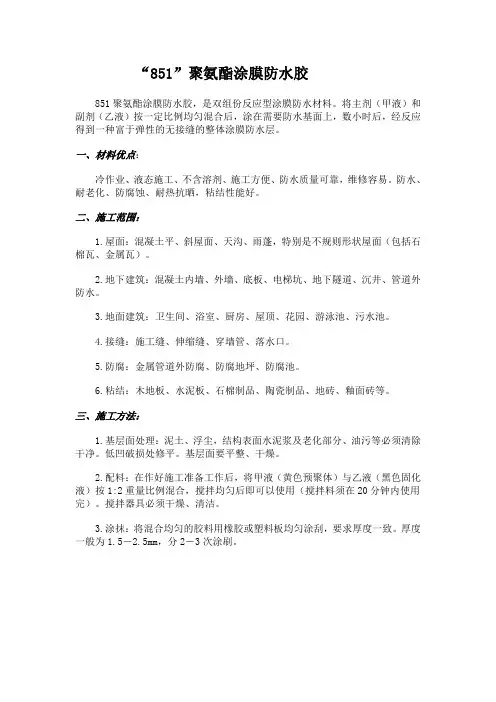

851聚氨酯防水涂料施工工艺
“851”聚氨酯涂膜防水胶
851聚氨酯涂膜防水胶，是双组份反应型涂膜防水材料。
将主剂（甲液）和副剂（乙液）按一定比例均匀混合后，涂在需要防水基面上，数小时后，经反应得到一种富于弹性的无接缝的整体涂膜防水层。
一、材料优点：
冷作业、液态施工、不含溶剂、施工方便、防水质量可靠，维修容易。
防水、耐老化、防腐蚀、耐热抗晒，粘结性能好。
二、施工范围：
1.屋面：混凝土平、斜屋面、天沟、雨蓬，特别是不规则形状屋面（包括石棉瓦、金属瓦）。
2.地下建筑：混凝土内墙、外墙、底板、电梯坑、地下隧道、沉井、管道外防水。
3.地面建筑：卫生间、浴室、厨房、屋顶、花园、游泳池、污水池。
4.接缝：施工缝、伸缩缝、穿墙管、落水口。
5.防腐：金属管道外防腐、防腐地坪、防腐池。
6.粘结：木地板、水泥板、石棉制品、陶瓷制品、地砖、釉面砖等。
三、施工方法：
1.基层面处理：泥土、浮尘，结构表面水泥浆及老化部分、油污等必须清除干净。
低凹破损处修平。
基层面要平整、干燥。
2.配料：在作好施工准备工作后，将甲液（黄色预聚体）与乙液（黑色固化液）按1:2重量比例混合，搅拌均匀后即可以使用（搅拌料须在20分钟内使用完）。
搅拌器具必须干燥、清洁。
3.涂抹：将混合均匀的胶料用橡胶或塑料板均匀涂刮，要求厚度一致。
厚度一般为1.5－2.5mm，分2－3次涂刷。
卫生间聚氨酯涂膜防水施工方案
卫生间聚氨酯涂膜防水施工方案
卫生间作为家庭中使用频率较高的区域，防水工作显得尤为重要。
采用聚氨酯涂膜进行防水处理是一种常见的做法，本文将介绍卫生间聚氨酯涂膜防水的施工方案及注意事项。
施工准备
在进行聚氨酯涂膜防水施工之前，首先需要准备好以下材料和工具：•聚氨酯防水涂料
•专用毛刷或辊筒
•打磨机
•清洁剂
•收边条
•平整刷
施工步骤
步骤一：表面处理
1.清洁墙面：使用清洁剂清洁卫生间墙面，确保表面干净无尘。
2.打磨处理：对墙面进行打磨处理，确保表面平整。
步骤二：涂膜施工
1.边沿处理：先对卫生间墙面的边沿进行收边条的固定，确保边缘处不
会漏水。
2.涂膜施工：将聚氨酯涂料均匀地涂抹在卫生间墙面上，使用专用毛刷
或辊筒进行涂抹，确保每个角落都被涂覆到。
3.干燥处理：等待聚氨酯涂膜完全干燥，通常需要24小时以上。
步骤三：防水测试
1.检查工程：在施工完成后，对墙面进行仔细检查，确保没有涂漏的地
方。
2.进行防水测试：使用水管对卫生间墙面进行喷水测试，观察是否有渗
水现象，以确保防水效果。
注意事项
1.施工环境要保持干燥通风，避免防水涂料受潮。
2.涂刷时要均匀用力，确保每个部位涂覆均匀，避免出现漏涂的情况。
3.施工完毕后要等待涂膜充分干燥，切忌急于使用卫生间。
4.定期检查聚氨酯涂膜的情况，如有破损及时修补，以确保防水效果持
久。
通过以上施工方案，可以有效地提高卫生间的防水性能，保障卫生间环境的干燥与清洁。
希望本文的内容对您有所帮助，谢谢阅读！。
聚氨酯防水涂料施工工艺完整版
聚氨酯防水涂料施工工艺HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】一、操作工艺1、聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜和粘石渣1）清扫基层：用铲刀将粘在找平层上的灰皮除掉，用扫帚将尘土清扫干净，尤其是管根、地漏和排水口等部位要仔细清理。
如有油污时，应用钢丝刷和砂纸刷掉。
表面必须平整，凹陷上要用1∶3水泥砂浆找平。
2）涂刷底胶：将聚氨酯甲、乙两组份二甲苯按1∶∶2的比例（重量比）配合搅拌均匀，即可使用。
用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面，不得过薄也不得过厚，涂刷量以m2左右为宜。
涂刷后应干燥4h以上，才能进行下一工序的操作。
3）细部附加层：将聚氨酯涂膜防水材料按甲组份∶乙组份=1∶的比例混合搅拌均匀，用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水和薄弱部位均匀涂刷，不得漏刷（地面与墙面交接处，涂膜防水拐墙上做100㎜高）。
4）第一层涂膜：将聚氨酯甲、乙两组份和二甲苯按1∶∶的比例（重量比）配合后，倒入拌料桶中，用电动搅拌器搅拌均匀（约5min），用橡胶刮板或油漆刷刮涂一层兴料，厚度要均匀一致刮涂量以～m2为宜，从内往外退着操作。
5）第二层涂膜：第一层涂膜后，涂膜固化到不粘手时，按第一遍材料配比方法，进行第二遍涂膜操作，为使涂膜厚度均匀，刮涂方向必须与第一遍刮涂方向垂直，刮涂量与第一遍同。
6）第三层涂膜：第二层涂膜固化后，第二层涂膜固化后，仍按前两遍的材料配比搅拌好涂膜材料，进行第三遍刮涂，刮少量以～ kg/m2为宜，涂完之后未固化时，可在涂膜表面稀撒干净的ф2～ф3㎜料径的石渣，以增加与水泥砂浆覆盖层的粘结力。
在操作过程中根据当天操作量配料，不得搅拌过多。
如涂料粘度过大不便涂刮时，可加入少量二甲苯进行稀释，加入量不得大于乙料的10%。
如甲、乙料混合后固化过快，影响施工时，可加入少话磷酸或苯磺酰氯化缓凝剂，加入量不得大于甲料的%；如涂膜固化太慢，可加入少许二月桂酸二丁基锡作促凝剂；但加入量不得大于甲料的%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚氨酯涂膜防水施工工艺
1、清扫基层
把基层表面的尘土杂物认真清扫干净。
2、涂刷基层处理剂
将聚氨酯甲、乙组分和二甲苯按1：1.5：2的比例（重量比）配合搅拌均匀，再用长把滚刷蘸满这种混合料，均匀涂刷在基层表面上，涂刷时不得堆积或露白见底，涂刷量以0.3kg/m左右为宜。
涂后应干燥5h以上，方能进行下一工序的施工。
3、涂膜防水层的施工
（1）涂膜材料的配制
聚氨酯涂膜防水材料应随用随配，配制好的混合料宜在2h内用完。
配制方法是将聚氨酯甲、乙组分和二甲苯按1：1.5：0.2的比例配合，注入拌料桶内，用电动搅拌器强力搅拌均匀备用。
（2）涂膜防水层的操作工艺
用长把滚刷蘸取配制好的混合料，顺序均匀地涂刷在基层处理剂已干燥的基层表面上，涂刷时要求厚薄均匀一致，对平面基层以涂刷3-4遍为宜，每遍涂刷量为0.6-0.8kg/m，对立面
基层以涂刷4-5遍为宜，每遍涂刷量为0.5-0.6kg/m。
防水涂膜的总厚度以不小于2mm为合格。
涂完第一遍涂膜后，一般需固化5h以上，至指触基本不粘时，再按上述方法涂刷第二、三、四、五遍涂膜。
对立面的涂刷方向，后一遍应与前一遍的涂刷方向相垂直。
凡遇到底板与立墙相连接的阴角，均应铺设聚酯纤维无纺布进行附加增强处理。
具体做法是在涂刷第二遍涂膜后，立即铺贴聚酯纤维无纺布，并使无纺布平坦地粘在涂膜上，在无纺布上再涂刷混合料，滚压密实，不允许有皱折或空鼓现象存在。
经过5h以上的固化后，方可涂刷第三遍涂膜。
（3）平面部位铺贴油毡保护隔离层
当平面部位最后一遍涂膜完全固化，经检查验收合格后，即可虚铺一层纸胎石油沥青油毡作保护隔离层，铺设时可用少许聚氨酯混合料或氯丁橡胶类胶粘剂花粘固定。
（4）浇筑细石混凝土保护层
在油毡保护隔离层上，直接浇筑40-50厚的细石混凝土作刚性保护层，施工时必须防止机具或材料损伤油毡层和涂膜防水层，如有损伤现象，必须用聚氨酯混合料修复后，方可继续浇筑细石混凝土，以免留下渗漏水的隐患。
完成刚性保护层施工后，便可根据设计或规范规定，绑扎钢筋并举行布局混凝土的施工。
