电力电子技术实训报告
目录实习一三相半波可控整流电路仿真 (1)一、三相半波可控整流电路原理图 (1)二、建立仿真模型 (1)三、设置模型参数 (2)四、模型仿真 (2)五、仿真波形分析 (5)实习二三相桥式全控整流电路仿真 (6)一、三相桥式全控整流电路原理图 (6)二、建立仿真模型 (6)三、设置模型参数 (7)五、仿真波形分析 (10)实习三三相桥式有源逆变电路仿真 (10)一、三相桥式有源逆变电路原理图 (10)二、建立仿真模型 (10)三、设置模型参数 (11)四、模型仿真 (11)五、仿真波形分析 (12)学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:1305130112 实习一三相半波可控整流电路仿真一、三相半波可控整流电路原理图二、建立仿真模型1．建立一个仿真模型的新文件。
在MA TLAB的菜单栏上点击File，选择New，再在弹出菜单中选择Model，这时出现一个空白的仿真平台，在这个平台上可以绘制电路的仿真模型。
2．提取电路元器件模块。
在仿真模型窗口的菜单上点击图标调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口。
3．将电路元器件模块按三相半波可控整流电路原理图连接起来组成仿真电路。
学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:1305130112三、设置模型参数双击模块图标弹出参数设置对话框，然后按框中提示输入，若有不清楚的地方可以借助help帮助。
仿真参数的设置与前相同。
四、模型仿真在参数设置完毕后即可以开始仿真。
在菜单Simulation下选择Start，立即开始仿真，若要中途停止仿真可以选择Stop。
（R=5）1．电阻性负载时的仿真波形。
调试出：α＝30°时输出电压和电流波形，流过晶闸管电流及晶闸管两端电压波形α＝90°时输出电压和电流波形，α＝90°时流过晶闸管电流及晶闸管两端电压波形学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:1305130112如果要研究电感性负载时电路工作情况，只需重新设置负载参数。
（R=5，L=0.01）调试出：α＝30°时输出电流和电压波形α＝90°时输出电流和电压波形α＝60°时流过晶闸管电流及晶闸管两端电压波形大连海洋大学实习(训) 报告纸学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:13051301123．电阻电感负载接续流二极管在负载两端并接二极管，仿真模型如图3－24所示。
调试出：α＝0°时输出电压、电流以及晶闸管两端电压波形α＝60°时输出电压、电流以及晶闸管两端电压波形学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:1305130112α＝120°时输出电压、电流以及晶闸管两端电压波形学院:信息工程学院专业班级:自动化13-1姓名:张福磊学号:1305130112将得到的波形进行理论分析，得出结论。
（1）电阻性负载特性a =0︒时的工作原理分析：晶闸管的电压波形，由3段组成：第1段，VT1导通期间，为一管压降，可近似为u T1=0第2段，在VT1关断后，VT2导通期间，u T1=u a-u b=u ab，为一段线电压。
第3段，在VT3导通期间，uT1=ua-uc=uac ，为另一段线电压。
a = 30︒时的波形负载电流处于连续和断续之间的临界状态，各相仍导电120︒。
a > 30︒的情况，负载电流断续，晶闸管导通角小于120︒。
（2）阻感性负载特性a ≤30︒时，整流电压波形与电阻负载时相同。
a >30︒时，u2过零时，VT1不关断，直到VT2 的脉冲到来才换流，由VT2导通向负载供电，同时向VT1施加反压使其关断，因此u d波形中会出现负的部分。
Id波形有一定的脉动，但为简化分析及定量计算，可将i d近似为一条水平线。
阻感负载时的移相范围为90︒实习二三相桥式全控整流电路仿真一、三相桥式全控整流电路原理图三相桥式全控整流电路原理图如图二、建立仿真模型1．建立一个仿真模型的新文件。
在MA TLAB的菜单栏上点击File，选择New，再在弹出菜单中选择Model，这时出现一个空白的仿真平台，在这个平台上可以绘制电路的仿真模型。
学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:1305130112 2．提取电路元器件模块。
在仿真模型窗口的菜单上点击图标调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口。
3．将电路元器件模块按三相桥式全控整流电路原理图连接起来组成仿真电路三、设置模型参数双击模块图标弹出参数设置对话框，然后按框中提示输入，若有不清楚的地方可以借助help帮助。
仿真参数的设置与前相同。
四、模型仿真在参数设置完毕后即可以开始仿真。
在菜单Simulation下选择Start，立即开始仿真，若要中途停止仿真可以选择Stop。
在仿真计算完成后即可以通过示波器来观察仿真的结果。
在需要观察的点上放置示波器，双击示波器图标，即弹出示波器窗口显示输出波形。
学院:信息工程学院专业班级:自动化13-1姓名:张福磊学号:1305130112调试出：α＝0°时输出电压和电流波形α＝60°时输出电压和电流波形学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:1305130112调试出：α＝0°时输出电压和电流波形α＝30°时输出电压和电流波形α＝90°时输出电压和电流波形学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:1305130112将得到的波形进行理论分析，得出结论。
（1）电阻性负载特性当a ≤60︒时，u d波形均连续，对于电阻负载，i d波形与u d波形形状一样，也连续a >60︒时，u d波形每600中有一段为零。
一旦u d降为零，i d也降为零，流过晶闸管的电流即降为零，晶闸管关断，输出整流电压u d为零，波形u d不能出现负值。
带电阻负载时三相桥式全控整流电路a角的移相范围是120︒（2）阻感性负载特性当a ≤60︒时，u d波形均连续，电路的工作情况与带电阻负载十分相似。
阻感负载时，由于电感的作用，使得负载电流波形变得平直，当电感足够大的时候，负载电流i d的波形可近似为一条水平线。
a >60︒时，阻感负载时的工作情况与电阻负载时不同。
电阻负载时，u d波形不会出现负的部分，阻感负载时，u d波形会出现负的部分。
带阻感负载时，三相桥式全控整流电路的a角移相范围为90︒实习三三相桥式有源逆变电路仿真一、三相桥式有源逆变电路原理图三相桥式有源逆变电路原理图二、建立仿真模型1．建立一个仿真模型的新文件。
在MA TLAB的菜单栏上点击File，选择New，再在弹出菜单中选择Model，这时出现一个空白的仿真平台，在这个平台上可以绘制电路的仿真模型。
学院:信息工程学院专业班级:自动化13-1姓名:张福磊学号:1305130112 2．提取电路元器件模块。
在仿真模型窗口的菜单上点击图标调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口。
3．将电路元器件模块按三相桥式有源逆变原理图连接起来组成仿真电路。
三相桥式有源逆变电路仿真模型三、设置模型参数双击模块图标弹出参数设置对话框，然后按框中提示输入，若有不清楚的地方可以借助help帮助。
仿真参数的设置与前相同。
四、模型仿真在参数设置完毕后即可以开始仿真。
在菜单Simulation下选择Start，立即开始仿真，若要中途停止仿真可以选择Stop。
在仿真计算完成后即可以通过示波器来观察仿真的结果。
在需要观察的点上放置示波器，双击示波器图标，即弹出示波器窗口显示输出波形。
学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:1305130112 α＝90°时输出电压和电流波形α＝120°时输出电压和电流波形五、仿真波形分析将得到的波形进行理论分析，得出结论。
⑴有源逆变电路实质上是整流电路工作于移相控制角α>π/ 2 ,且存在一个极性与晶闸管导通方向一致的反电动势时的特殊情况。
本文利用Simulink 对三相半波有源逆变电路的仿真结果进行了详细分析,与采用常规电路分析方法所得到的输出电压波形进行比较,进一步验证了仿真结果的正确性。
学院:信息工程学院专业班级:自动化13-1 姓名:张福磊学号:1305130112法中繁琐的绘图和计算过程,得到了一种较为直观、快捷分析有源逆变电路的新方法。
同时,该电路模型也适用于整流电路的仿真,只需改变负载参数及移相控制角范围就可实现,因此实用性较强。
结果随参数的变化而变化。
⑶应用Matlab/ Simulink 进行仿真,在仿真过程中可以灵活改变仿真参数,并且能直观地观察到仿真结心得体会运用matlab的知识仿真演练三相半波整流电路以及三相桥式整流电路，从理论到实践，在专业课程实习的过程中，我学到很多东西，了解了Simulink和Power System的模型窗口的主菜单有文件、编辑、查看、仿真、格式设定、工具与帮助七项菜单选项和各个工具箱模块的使用。
不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。
通过课程设计教育让我认识理论与实际相结合的重要性，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从而提高自己的实际动手能力和独立思考的能力。
在设计的过程中随时会遇到各式各样的问题，同时会不断发现自己的不足之处。
整了个设计过程并不一帆风顺，譬如对以前所学过的知识理解得不够深刻，掌握得不够牢固，不会查阅资料，觉得无从下手等等。
通过课程设计的教学实践，使我们所学的基础理论和专业知识得到巩固，并使我们得到运用所学理论知识解决实际问题的初步训练；使我们接触和了解实际局部设计从收集资料、方案比较、软硬件设计及整体调试的全过程，进一步提高实习过程中的分析、综合能力以及工程设计中分析设计的基本能力，为今后的毕业设计做必要的准备，并为以后的工作学习提供了借鉴思路。
电力电子技术实验报告全
电力电子技术实验报告全一、实验目的本次电力电子技术实验旨在加深学生对电力电子器件工作原理的理解，掌握其基本应用和设计方法，提高学生的动手能力和解决实际问题的能力。
二、实验原理电力电子技术是利用电子器件对电能进行高效转换和控制的技术。
通过电力电子器件，可以实现电能的变换、分配和控制，广泛应用于工业、交通、能源等领域。
常见的电力电子器件包括二极管、晶闸管、IGBT等。
三、实验设备和材料1. 电力电子实验台2. 晶闸管、IGBT等电力电子器件3. 电阻、电容、电感等基本电子元件4. 示波器、万用表等测量仪器5. 连接线、焊锡等辅助材料四、实验内容1. 晶闸管触发电路的搭建与测试2. 单相桥式整流电路的设计和测试3. 三相桥式整流电路的设计与测试4. PWM控制技术在电能转换中的应用5. IGBT驱动电路的设计与测试五、实验步骤1. 根据实验要求，设计电路图，并选择合适的电力电子器件和电子元件。
2. 在实验台上搭建电路，注意器件的连接方式和电路的布局。
3. 使用示波器和万用表等测量仪器，对电路进行测试，记录实验数据。
4. 分析实验数据，验证电路设计的正确性和性能指标。
5. 根据实验结果，调整电路参数，优化电路性能。
六、实验结果与分析通过本次实验，我们成功搭建了晶闸管触发电路、单相桥式整流电路、三相桥式整流电路，并对PWM控制技术在电能转换中的应用进行了测试。
实验结果表明，所设计的电路能够满足预期的性能要求，验证了电力电子器件在电能转换和控制方面的重要作用。
七、实验总结通过本次电力电子技术实验，我们不仅加深了对电力电子器件工作原理的理解，而且提高了实践操作能力和问题解决能力。
实验过程中，我们学会了如何设计电路、选择合适的器件和元件，以及如何使用测量仪器进行测试和数据分析。
这些技能对于我们未来的学习和工作都具有重要意义。
八、实验心得在本次实验中，我们体会到了理论与实践相结合的重要性。
通过亲自动手搭建电路，我们更加深刻地理解了电力电子技术的原理和应用。

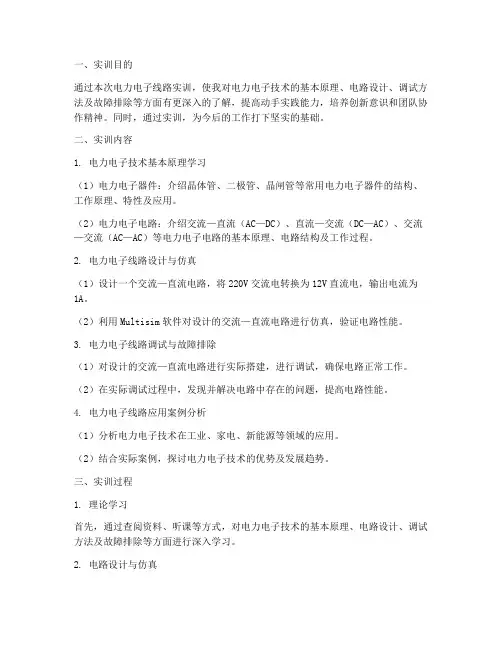

电力电子线路实训报告
一、实训目的通过本次电力电子线路实训，使我对电力电子技术的基本原理、电路设计、调试方法及故障排除等方面有更深入的了解，提高动手实践能力，培养创新意识和团队协作精神。
同时，通过实训，为今后的工作打下坚实的基础。
二、实训内容1. 电力电子技术基本原理学习（1）电力电子器件：介绍晶体管、二极管、晶闸管等常用电力电子器件的结构、工作原理、特性及应用。
（2）电力电子电路：介绍交流—直流（AC—DC）、直流—交流（DC—AC）、交流—交流（AC—AC）等电力电子电路的基本原理、电路结构及工作过程。
2. 电力电子线路设计与仿真（1）设计一个交流—直流电路，将220V交流电转换为12V直流电，输出电流为1A。
（2）利用Multisim软件对设计的交流—直流电路进行仿真，验证电路性能。
3. 电力电子线路调试与故障排除（1）对设计的交流—直流电路进行实际搭建，进行调试，确保电路正常工作。
（2）在实际调试过程中，发现并解决电路中存在的问题，提高电路性能。
4. 电力电子线路应用案例分析（1）分析电力电子技术在工业、家电、新能源等领域的应用。
（2）结合实际案例，探讨电力电子技术的优势及发展趋势。
三、实训过程1. 理论学习首先，通过查阅资料、听课等方式，对电力电子技术的基本原理、电路设计、调试方法及故障排除等方面进行深入学习。
2. 电路设计与仿真根据实训要求，设计一个交流—直流电路，将220V交流电转换为12V直流电，输出电流为1A。
利用Multisim软件对设计的电路进行仿真，验证电路性能。
3. 电路搭建与调试根据仿真结果，搭建实际电路。
在搭建过程中，注意电路元件的选择、连接方法等。
搭建完成后，进行调试，确保电路正常工作。
4. 故障排除在实际调试过程中，发现并解决电路中存在的问题，如电路元件损坏、连接错误等。
通过分析故障原因，提出解决方案，提高电路性能。
5. 案例分析结合实际案例，分析电力电子技术在工业、家电、新能源等领域的应用，探讨电力电子技术的优势及发展趋势。
电力电子实习报告心得
一、实习背景随着科技的飞速发展，电力电子技术在各行各业中的应用越来越广泛。
为了更好地了解电力电子技术，提高自己的实践能力，我选择了参加电力电子实习。
这次实习让我对电力电子技术有了更加深刻的认识，也让我在理论与实践相结合的过程中收获颇丰。
二、实习内容1. 电力电子器件的学习实习期间，我首先学习了电力电子器件的类型和特性。
通过实际操作，我掌握了各种电力电子器件的使用方法，如二极管、晶体管、MOSFET、IGBT等。
同时，我还了解了这些器件在电路中的应用，以及它们各自的优势和不足。
2. 电力电子电路的安装与调试在实习过程中，我参与了电力电子电路的安装与调试。
这让我对电路的组成、原理和调试方法有了更深入的了解。
在安装过程中，我学会了如何正确使用工具和仪器，以及如何确保电路的可靠性和稳定性。
在调试过程中，我学会了如何通过测试仪器检测电路的性能，并根据测试结果调整电路参数，以达到最佳效果。
3. 电子仪器的使用实习期间，我接触了多种电子仪器，如示波器、万用表、信号发生器等。
通过实际操作，我掌握了这些仪器的使用方法，并学会了如何利用它们进行电路测试和分析。
这对我以后从事电力电子技术工作具有重要意义。
4. 电力电子技术的应用实习期间，我还了解了电力电子技术在电力系统、交通、家电等领域的应用。
这让我对电力电子技术的广泛应用有了更加直观的认识。
三、实习收获1. 理论与实践相结合通过这次实习，我深刻体会到理论与实践相结合的重要性。
在课堂上学习到的理论知识，只有通过实践才能真正理解和掌握。
这次实习让我将所学知识运用到实际工作中，提高了自己的动手能力。
2. 团队合作与沟通能力在实习过程中，我与同学们共同完成了多项任务。
这让我学会了与他人合作，提高了自己的沟通能力。
在遇到问题时，我们互相帮助、共同探讨，最终找到了解决方案。
3. 问题解决能力在实习过程中，我遇到了许多问题。
通过查阅资料、请教老师和同学，我学会了如何分析问题、解决问题。
电力电子技术课程实训报告
一、前言电力电子技术是一门研究电力电子器件及其在电力系统中的应用的学科，是电气工程及其自动化专业的一门核心课程。
为了更好地理解和掌握电力电子技术的理论知识，提高动手实践能力，我参加了电力电子技术课程实训。
以下是实训过程中的总结和体会。
二、实训目的1. 理解电力电子器件的工作原理和特性；2. 掌握电力电子电路的设计和调试方法；3. 培养动手实践能力，提高解决实际问题的能力；4. 提高团队合作意识，增强沟通能力。
三、实训内容1. 电力电子器件实验：实验内容包括晶闸管、二极管、可控硅等电力电子器件的伏安特性测试、开关特性测试等。
2. 电力电子电路实验：实验内容包括可控整流电路、逆变电路、斩波电路等电力电子电路的设计、搭建和调试。
3. 电力电子装置实验：实验内容包括电力电子装置的组成、工作原理、性能测试等。
四、实训过程1. 实验准备：根据实验要求，准备好实验所需的器件、仪器和设备。
2. 实验操作：按照实验步骤，进行电力电子器件的测试、电路的搭建和调试。
3. 结果分析：对实验数据进行整理和分析，找出实验过程中存在的问题，并提出改进措施。
4. 实验报告撰写：根据实验过程和结果，撰写实验报告。
五、实训成果1. 理解了电力电子器件的工作原理和特性，掌握了器件的伏安特性测试和开关特性测试方法。
2. 掌握了电力电子电路的设计和调试方法，能够根据电路原理图搭建和调试电路。
3. 提高了动手实践能力，能够独立完成电力电子电路的设计和调试。
4. 增强了团队合作意识，与团队成员共同完成实验任务。
六、实训体会1. 实践是检验真理的唯一标准。
通过实训，我深刻认识到理论知识与实际操作之间的紧密联系。
2. 电力电子技术是一门综合性较强的学科，需要掌握多个方面的知识。
在实训过程中，我意识到只有不断学习，才能提高自己的综合素质。
3. 实训过程中，我学会了如何与他人沟通和协作，提高了自己的团队协作能力。
4. 在实训过程中，我遇到了一些问题，通过查阅资料、请教老师和同学，最终解决了这些问题。
电工电子技术实训报告分析模板5篇
电工电子技术实训报告分析模板5篇电工电子技术实训报告分析模板5篇实训是学习的另一种方式，实训才能将所学的理论知识运用到实际当中。
下面小编给大家带来关于电工电子技术实训报告5篇，希望会对大家的工作与学习有所帮助。
电工电子技术实训报告模板（精选篇1）一、实习目的1、目的和意义对于机械专业的学生来说，电工电子是很重要的一门学科，在机械设计中往往离不开电子电工。
本次电工实习的目的是使我们对电工工具、电器元件及线路安装有一定的理论和实践基础，了解一些初步的线路原理以及线路图安装、调试。
培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，为以后的巩固以前所学的电工电子知识，也为以后的学习打下坚实的基础。
2、发展情况及实习要求随着科学技术的发展，电工电子的技术也不断改进，越来越方便人们的工作、设计要求，。
例如电路的组装、焊接技术的改进，使得电工电子在生产生活等方面的作用越来越大，可以预见，未来其对社会建设必将贡献更大的力量。
通过安全用电教育、照明电路安装、焊接训练等实习，我们要初步掌握和了解一般的电工电子工艺技能，了解相关产品的生产和工艺过程，培养动手能力、创新能力以及严谨的工作作风。
认真完成项目实习，为以后的电工电子技术进一步学习打好严实的基础。
二、实习内容实习项目一：安全用电在电子实验中要用到电，甚至是高电压，所以安全用电是每个技术人员首先必须充分了解和学习的。
触电及其防护措施1、触电的种类分为电伤及电击。
2、影响触电造成人体伤害程度的因素有电流的大小、电流种类、电流作用时间、电流途径、人体电阻等。
3、触电原因分为直接触电(单相触电和两相触电)、间接触电、静电触电、跨步电压引起的触电等。
4、防止触电的技术措施以及触电急救。
安全用电以及设备安全用电必不可少，我们用严格按照操作要求，细心谨慎，确保人身安全，设备完整。
实习项目二：常用工具的使用本项目主要介绍常用电工电子工具的用途、规格及使用注意事项。

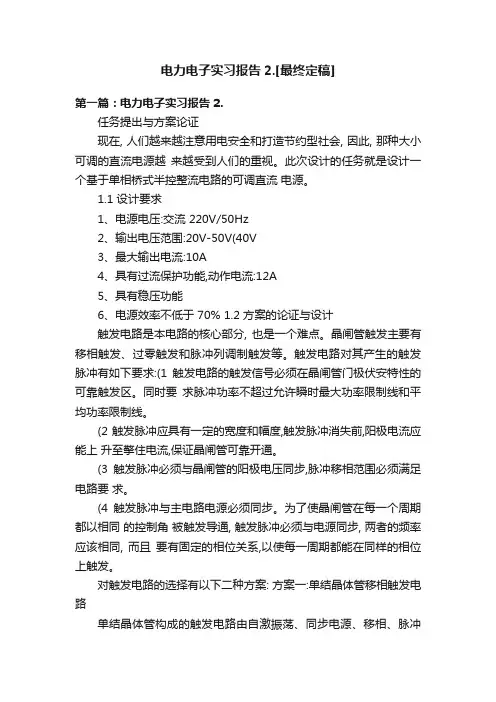

电力电子实习报告2.[最终定稿]
![电力电子实习报告2.[最终定稿]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/a87d76792a160b4e767f5acfa1c7aa00b52a9d06.webp)
电力电子实习报告2.[最终定稿]第一篇：电力电子实习报告2.任务提出与方案论证现在, 人们越来越注意用电安全和打造节约型社会, 因此, 那种大小可调的直流电源越来越受到人们的重视。
此次设计的任务就是设计一个基于单相桥式半控整流电路的可调直流电源。
1.1 设计要求1、电源电压:交流 220V/50Hz2、输出电压范围:20V-50V(40V3、最大输出电流:10A4、具有过流保护功能,动作电流:12A5、具有稳压功能6、电源效率不低于 70% 1.2 方案的论证与设计触发电路是本电路的核心部分, 也是一个难点。
晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。
触发电路对其产生的触发脉冲有如下要求:(1触发电路的触发信号必须在晶闸管门极伏安特性的可靠触发区。
同时要求脉冲功率不超过允许瞬时最大功率限制线和平均功率限制线。
(2触发脉冲应具有一定的宽度和幅度,触发脉冲消失前,阳极电流应能上升至擎住电流,保证晶闸管可靠开通。
(3触发脉冲必须与晶闸管的阳极电压同步,脉冲移相范围必须满足电路要求。
(4触发脉冲与主电路电源必须同步。
为了使晶闸管在每一个周期都以相同的控制角被触发导通, 触发脉冲必须与电源同步, 两者的频率应该相同, 而且要有固定的相位关系,以使每一周期都能在同样的相位上触发。
对触发电路的选择有以下二种方案: 方案一:单结晶体管移相触发电路单结晶体管构成的触发电路由自激振荡、同步电源、移相、脉冲形成等部分组成。
电路如图 1-1所示 : 图 1-1单结晶体管移相触发电路图对于此电路, 改变电位器 RP 的数值可以调节输出脉冲电压的频率。
但是(RV1+RS 的阻值不能太小,否则在单结晶体管导通之后,电源经过RV1和 RS 供给的电流较大, 单结晶体管的电流不能降到谷点电流之下, 电容电压始终大于谷点电压,因此,单结晶体管就不能截止,造成单结晶体管的直通现象。
当然,(RV1+RS 的阻值也不能太大,否则充电太慢,使晶闸管的最大导通角受到限制,减小移相范围。
电力电子实训总结范文
一、实训背景随着我国电力电子技术的飞速发展，电力电子设备在工农业生产、国防、交通、能源及人民生活的各个领域得到了广泛应用。
为了提高我国电力电子技术水平，培养具有实践能力和创新精神的电力电子专业人才，我校组织了电力电子实训课程。
通过本次实训，我深刻认识到电力电子技术在现代社会中的重要地位，以及掌握电力电子技术的重要性。
二、实训内容本次电力电子实训主要包括以下内容：1. 电力电子器件的认识与选用：通过学习各种电力电子器件的结构、原理、特性和应用，掌握器件的选用原则。
2. 变流电路的设计与调试：学习单相、三相半波、全波整流电路、逆变电路、斩波电路等，掌握电路设计、搭建、调试和故障排除方法。
3. 电力电子实验设备的操作与维护：熟悉实验设备的基本操作，掌握实验设备的维护和保养方法。
4. 电力电子技术在实际工程中的应用：了解电力电子技术在工农业生产、国防、交通、能源等领域的应用案例。
三、实训心得1. 理论与实践相结合：本次实训使我深刻体会到理论与实践相结合的重要性。
在理论学习过程中，我了解了电力电子技术的原理和应用，但在实际操作中，我才真正掌握了电力电子技术。
2. 培养动手能力：实训过程中，我学会了使用各种电力电子实验设备，提高了自己的动手能力。
同时，通过实际操作，我对电力电子技术有了更深入的了解。
3. 团队合作精神：在实训过程中，我与同学们共同完成了各项实验任务。
我们相互学习、相互帮助，培养了团队协作精神。
4. 严谨的实验态度：实训过程中，我学会了如何进行实验记录、数据处理和结果分析。
严谨的实验态度使我更加注重细节，提高了自己的实验技能。
四、总结通过本次电力电子实训，我不仅掌握了电力电子技术的基本知识和技能，还培养了团队协作精神和严谨的实验态度。
在今后的学习和工作中，我将不断努力，为我国电力电子技术的发展贡献自己的力量。
同时，我也认识到电力电子技术在实际工程中的应用前景广阔，需要我们不断学习和创新，以满足社会发展的需求。
电工电子实训报告
电工电子实训报告(实用版)编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用资料，如教学心得体会、工作心得体会、学生心得体会、综合心得体会、党员心得体会、培训心得体会、军警心得体会、观后感、作文大全、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of practical materials for everyone, such as teaching experience, work experience, student experience, comprehensive experience, party member experience, training experience, military and police experience, observation and feedback, essay collection, other materials, etc. If you want to learn about different data formats and writing methods, please pay attention!电工电子实训报告目录第1篇电工电子实训报告第2篇电工电子实训报告：实习报告第3篇电工电子实训报告报告第1篇电工电子实训报告一、实训目的：电子技术实习主要目的是培养我们的动手能力，使我们能够识别常见的电子元器件，能够操作相应的电工工具，使用相关的仪器，了解电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法。
电工电气实训报告范文（精选6篇）
电工电气实训报告电工电气实训报告范文（精选6篇）在学习、工作生活中，报告的使用频率呈上升趋势，写报告的时候要注意内容的完整。
你还在对写报告感到一筹莫展吗？以下是小编为大家整理的电工电气实训报告范文（精选6篇），欢迎大家借鉴与参考，希望对大家有所帮助。
电工电气实训报告1一、实训目的电工实训是电气工程及其自动化的基本训练，目的是锻炼学生的动手能力及激发学生的创新能力。
紧密结合工厂实际操作，能够使学生得到实际锻炼。
其主要目的是锻炼学生的动手能力；贴近生产实际，进行典型环节的操作；缩短理论到生产实际的距离；培养感性实践的认知；激发学生的创新能力等二、实训要求1、充分了解实训设备的作用与设置；2、常用工具的使用方法；3、元器件在面板上布局做到合理、美观；4、元器件连接合理，布线规范；5、达到设计目的与要求；6、经实际操作能够达到设计功能。
三、实训内容1、家用供电线路此实训是供电的基础形式，通过它可加深对供电网络的认知。
首先做基础项目训练：日光灯电路、一灯两地控制、声光控延时电路、灯光可调电路。
其要求满足以下几点：①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定③、连线合理、规范，并理顺放入布线槽，利用接线端子分线；④、有总开关、具有过载、短路、漏电保护功能；⑤、有电能计量装置；⑥、本供电系统有日光灯电路、灯光延时控制、灯光可调电路、一灯两地控制、空调插座、六孔插座、碘钨灯；⑦、安装结束后，要实际操作确实达到实际功能。
2、电机可点动，可自锁实训电机点动自锁电路是广泛采用的一种方式，经常用到，且做好此项训练在实际应用中可举一反三。
其要求满足以下几点：①、正确选用所需元器件；②、在面板上合理布局所用器件，并作固定，要求空气开关、接触器利用导轨固定；③、连线合理、规范，利用接线端子分线，并理顺放入布线槽；④、接触器能够实现自鎖和点动；⑤、有过载保护（用热继电器保护）、短路保护；⑥、安装结束后，要实际操作确实达到实际功能。
电子电工的实训报告总结(5篇)
电子电工的实训报告总结(5篇)1、熟悉手工常用工具的使用及其维护与修理。
2、基本掌握电路的连接方法，能够独立的完成简单电路的连接。
3、熟悉控制电路板设计的步骤和方法及工艺流程，能够根据电路原理图、电器元器件实物，设计并制作控制电路板。
4、熟悉常用电器元件的类别、型号、规格、性能及其使用范围。
5、能够正确识别和选用常用的电器元件，并且能够熟练使用数字万用表。
6、了解电器元件的连接、调试与维修方法。
1、观看关于实习的录像，从总体把握实习，明确实习的目的和意义。
讲解电器元件的类别、型号、使用范围和方法以及如何正确选择元器件。
2、讲解控制电路的设计要求、方法和设计原理。
3、分发与清点工具。
讲解如何使用工具测试元器件。
讲解线路连接的操作方法和注意事项。
4、组装、连接、调试自动控制电路。
试车、答辩及评分。
5、拆解自动控制电路、收拾桌面、地面，打扫卫生。
6、书写实习报告。
转眼间三年的大学生活结束了，然而大多数人对本专业的认识还是不够，学校为了使我们更多了解机电产品、设备，提高对机电工程制造技术、自动化产品的认识，加深机电在工业各领域应用的感性认识，开阔视野，了解相关设备及技术资料，熟悉典型零件的加工工艺，我们先后去过xx有限公司和xx股份有限公司。
了解这些工厂的生产情况，与本专业有关的各种知识，各厂工人的工作情况等等。
亲身感受了所学知识与实际的应用，自动化技术在工业上的应用了，精密机械制造在机器制造的应用了，等等理论与实际的相结合。
我通过完成毕业实习过程，结合自己学习的知识，深入工厂企业实地参观与实习，达到自己的实习目的在这个基础上把所学的专业理论知识与实践紧密结合。
1、认真观察。
通过眼睛的观察可以发现的异常现象有：破裂、断线；变形（膨胀、收缩、弯曲）；松动；漏油、漏水、漏气；污秽；腐蚀；磨损；变色（烧焦、硅胶变色、油变黑）；冒烟（产生火花）；有杂质异物；不正常的动作等等。
2、耳听鼻闻。
设备由于交流电的作用而产生振动并发出特有的声音，并呈现出一定的规律性。
