后桥限滑差速器差速锁

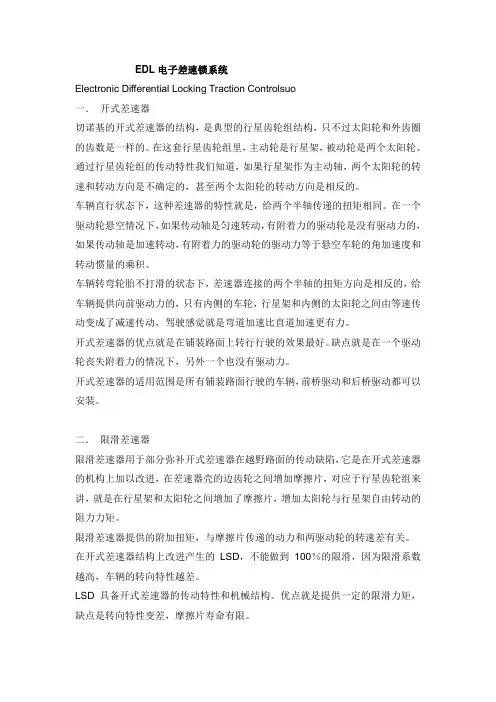

EDL电子差速锁系统
EDL电子差速锁系统Electronic Differential Locking Traction Controlsuo一．开式差速器切诺基的开式差速器的结构，是典型的行星齿轮组结构，只不过太阳轮和外齿圈的齿数是一样的。
在这套行星齿轮组里，主动轮是行星架，被动轮是两个太阳轮。
通过行星齿轮组的传动特性我们知道，如果行星架作为主动轴，两个太阳轮的转速和转动方向是不确定的，甚至两个太阳轮的转动方向是相反的。
车辆直行状态下，这种差速器的特性就是，给两个半轴传递的扭矩相同。
在一个驱动轮悬空情况下，如果传动轴是匀速转动，有附着力的驱动轮是没有驱动力的，如果传动轴是加速转动，有附着力的驱动轮的驱动力等于悬空车轮的角加速度和转动惯量的乘积。
车辆转弯轮胎不打滑的状态下，差速器连接的两个半轴的扭矩方向是相反的，给车辆提供向前驱动力的，只有内侧的车轮，行星架和内侧的太阳轮之间由等速传动变成了减速传动，驾驶感觉就是弯道加速比直道加速更有力。
开式差速器的优点就是在铺装路面上转行行驶的效果最好。
缺点就是在一个驱动轮丧失附着力的情况下，另外一个也没有驱动力。
开式差速器的适用范围是所有铺装路面行驶的车辆，前桥驱动和后桥驱动都可以安装。
二．限滑差速器限滑差速器用于部分弥补开式差速器在越野路面的传动缺陷，它是在开式差速器的机构上加以改进，在差速器壳的边齿轮之间增加摩擦片，对应于行星齿轮组来讲，就是在行星架和太阳轮之间增加了摩擦片，增加太阳轮与行星架自由转动的阻力力矩。
限滑差速器提供的附加扭矩，与摩擦片传递的动力和两驱动轮的转速差有关。
在开式差速器结构上改进产生的LSD，不能做到100％的限滑，因为限滑系数越高，车辆的转向特性越差。
LSD具备开式差速器的传动特性和机械结构。
优点就是提供一定的限滑力矩，缺点是转向特性变差，摩擦片寿命有限。
LSD的适用范围是铺装路面和轻度越野路面。
通常用于后驱车。
前驱车一般不装，因为LSD会干涉转向，限滑系数越大，转向越困难。
差速锁原理
差速锁原理差速锁是一种车辆行驶时常用的装置，它能够帮助车辆在不同路面条件下保持稳定性和可靠性。
差速锁的作用是将动力传递到两个轮子上，以便它们能够同时旋转，从而提高车辆的牵引力和控制性。
本文将详细介绍差速锁的原理、结构和使用方法。
一、差速锁的基本原理差速锁是一种机械装置，它通过调节两个轮子之间的转速差异来实现牵引力的平衡。
当车辆行驶时，由于路面摩擦力、重量分布等因素影响，两个轮子之间会出现不同程度的转速差异。
如果这种转速差异过大，就会导致车辆失去控制或者无法前进。
因此，在这种情况下需要使用差速锁来平衡两个轮子之间的牵引力。
二、差速锁的结构1. 差齿轮差齿轮是差速器中最核心的部件之一。
它由三个部分组成：环形齿轮、小齿轨和大齿轨。
环形齿轮连接在车轴上，小齿轨和大齿轨分别连接在两个驱动轮上。
当车辆行驶时，环形齿轮会带动小齿轨和大齿轨一起旋转。
但是，由于路面摩擦力等因素的影响，两个驱动轮之间的转速会出现差异。
这时，差齿轮就会起到平衡牵引力的作用。
2. 差速锁差速锁是差速器中另外一个非常重要的部件。
它由两个部分组成：内锁和外锁。
内锁连接在车辆的传动系统中，外锁则与左右两个驱动轮相连。
当车辆行驶时，如果发现左右两个驱动轮之间出现了转速差异，则内锁就会自动启动，并将外锁紧密地固定在一起。
这样一来，左右两个驱动轮之间就可以实现牵引力的平衡。
3. 节流阀节流阀是差速器中用来调节油压的装置。
它可以控制内部油液的流量和压力，并对差速器进行精细调整。
节流阀通常由一个弹簧和一个活塞组成，当油液进入差速器时，弹簧就会受到压力，并将活塞向上推动。
这样一来，节流阀就可以控制油液的流量和压力，并对差速器进行精细调整。
三、差速锁的使用方法1. 差速锁开启前的准备工作在开启差速锁之前，需要先检查车辆的传动系统是否正常运转。
如果发现传动系统存在故障或者损坏，则需要先进行修理或更换部件。
同时，还需要检查差速锁的油液是否充足，并确保节流阀处于正常状态。
差速锁工作原理详细介绍
差速锁工作原理详细介绍
差速锁是车辆差速装置的一种，因为车辆在行驶过程中存在不同轮子需要具有不同的速度的情况，如果这种不同速度的情况没有得到控制，将会导致车辆的行驶受到严重影响，甚至会对车辆造成损坏，差速锁的作用就是控制车轮的旋转速度，确保车辆的正常行驶。
差速锁分为机械式差速锁和电子式差速锁两种，其中机械式差速锁包括限滑差动器和扭力差异器，而电子式差速锁则比较智能化，可以通过电脑来控制车轮的旋转速度。
机械式差速锁的原理是采用摩擦片或滑动板等物来限制差速，当车辆行驶过程中，如果有一个车轮被阻碍，另外一个车轮会迅速转动，并且力量会通过差速器进入到限滑差动器，这个时候差速锁通过制动盘和摩擦片来抵消这些力量，从而保持车轮的旋转速度一致。
机械式差速锁的好处在于它很适合在恶劣的路况下使用，比如泥泞地面或者被雪覆盖的路面，但是不利的一点就是它会导致车辆驾驶中出现颠簸和抖动现象。
电子式差速锁的原理则是利用电子芯片通过车辆的传感器进行判断，在发现车轮存在不同速度的情况下，通过计算旋转速度和车轮角度等信息来决定需要控制哪个车轮的旋转速度，最后再通过电机和差速装置的组合来控制车轮旋转速度的一致性。
电子式差速锁的好处在于它智能化程度更高，能够对路况变化作出快速反应，从而保持车辆的稳定性。
总之，差速锁的作用在于保证车轮旋转速度的一致性，在车辆驾驶中起到至关重要的作用。
限滑差速器原理
限滑差速器原理限滑差速器是一种用于汽车差速器的技术装置，它的出现有效地解决了车辆在转弯或者路面陡坡行驶时出现的车轮打滑问题。
限滑差速器的原理是通过利用差速器的差速作用，使得车轮能够在转向或者路面不平的情况下，能够实现差速，从而避免车轮打滑，提高了车辆的行驶稳定性和通过性。
限滑差速器的原理主要包括以下几个方面：1. 差速器的作用。
差速器是汽车传动系统中的一个重要部件，它的作用是使得车辆在转向或者路面不平的情况下，能够实现车轮的差速。
差速器通过差速齿轮的设计，使得内外两个车轮能够以不同的速度旋转，从而适应车辆在转弯或者路面不平时的行驶需求。
2. 差速锁的应用。
限滑差速器在差速器的基础上加入了差速锁的装置，差速锁的作用是在车轮出现打滑时，能够锁定差速器，使得车轮能够实现同步旋转，从而避免车轮打滑。
差速锁的应用有效地提高了车辆在复杂路况下的通过性能。
3. 液压限滑差速器的工作原理。
液压限滑差速器是一种通过液压控制差速器的装置，它的工作原理是通过液压系统来控制差速器的锁定和释放，从而实现车轮的差速和同步旋转。
液压限滑差速器在车辆行驶时能够根据车轮的转速差异来控制差速器的工作状态，从而保证车辆在复杂路况下的行驶稳定性。
4. 电子限滑差速器的原理。
电子限滑差速器是一种通过电子控制差速器的装置，它的原理是通过车辆的传感器来监测车轮的转速差异，然后通过电子控制单元来控制差速器的锁定和释放，从而实现车轮的差速和同步旋转。
电子限滑差速器能够根据车辆行驶的实际情况来自动调节差速器的工作状态，提高了车辆在复杂路况下的通过性能。
5. 限滑差速器的优势。
限滑差速器的出现有效地解决了车辆在复杂路况下出现的车轮打滑问题，提高了车辆的行驶稳定性和通过性能。
与传统的差速器相比，限滑差速器能够根据车辆行驶的实际情况来自动调节差速器的工作状态，提高了车辆的行驶性能和安全性。
总结：限滑差速器是一种通过差速锁或者液压、电子控制来实现车轮差速和同步旋转的技术装置，它的出现有效地提高了车辆在复杂路况下的行驶稳定性和通过性能。
汽车差速器的分类
汽车差速器的分类汽车差速器是车辆传动系统的重要组成部分，其作用是实现汽车左右轮之间的差速，使车辆能够顺利行驶，避免磨损和损坏。
根据车辆的不同使用情况和需求，差速器也会根据不同的分类方式分为不同的类型。
下面我们将按照不同的分类方式对差速器进行介绍。
一、机械差速器和电子差速器机械差速器是指通过机械齿轮来实现车轮间的差速，包括齿轮式和离合器式两种形式。
齿轮式差速器是指通过一组齿轮或行星齿轮组，来统一控制车轮的旋转速度，从而实现某一轮的滑动或抱死情况下，车辆的正常行驶。
离合器式差速器则是通过不同的离合器来实现车轮差速，比如利用限滑差速装置，让左右轮轮胎性能的区别小于离合器限位扭矩，可减轻差速器对车轮的限制，并增加车辆对磨损情况的保护。
电子差速器指通过车载芯片将车轮间的差速控制在零值附近的技术手段，可以提高车辆行驶时的稳定性和操控性能，对路面情况的适应能力也更强。
二、自锁式差速器和限滑差速器按照差速器锁定方式的不同，差速器可以分为自锁式和限滑差速器两种。
自锁式差速器是指在车轮间压力差情况下，自动将差速器锁死，确保车辆行驶控制性能的稳定。
限滑差速器是指在车辆行驶过程中，如果某一轮出现抱死，可以限制差速器对这个车轮的控制作用，保证未抱死轮胎的正常行驶。
限滑差速器一般分为摩擦式和粘性式，利用不同的材料和工艺来实现不同的控制效果。
三、梯形受力式和齿轮受力式根据差速器内部齿轮间的相互作用方式，也可将差速器分为梯形受力式和齿轮受力式两种。
梯形受力式差速器中，齿轮间的力量传递方式元素是由梯形齿来实现的，该方式具有传动效率高、尺寸小、噪声低等特点。
齿轮受力式差速器是指通过齿轮之间的咬合方式让差速器能够很好地承担车辆行驶时的转矩，一般应用于大型车辆的传动系统中。
通过以上分类，我们了解了差速器的不同类型和特点。
不同的车辆和车辆使用环境，需要选择不同类型的差速器，以达到更好的车辆行驶和保护效果。
差速器的分类
差速器的分类
差速器是一种能够使车辆左右车轮以不同的速度旋转的机械装置，其主要作用是通过转动车轮，使车辆能够顺利行驶在弯曲的道路、变化的地形等各种道路条件下。
根据差速器的工作原理以及安装位置的不同，常见的差速器可以分为以下几类：
1. 机械式差速器：机械式差速器采用了一组齿轮来实现左右车轮的差速控制。
它们通常安装在车辆的前部或后部，并由驱动轴连接。
2. 手动式差速器：手动式差速器需要手动操作，通过拉动杠杆来控制左右车轮的差速。
这种差速器通常使用在越野车辆上。
3. 自动式差速器：自动式差速器是一种智能化的差速器，它可以根据车速、转向角度以及车轮转速等参数来自动调整左右车轮的差速。
这种差速器通常使用在高档轿车、SUV等车型上。
4. 限滑差速器：限滑差速器是一种特殊的差速器，它可以在车辆通过弯曲或不平路面时减少打滑。
它的工作原理类似于自动式差速器，但具有更高的灵活性和响应速度。
以上是常见的差速器分类，不同的差速器适用于不同的车辆和路况，选择合适的差速器可以提高车辆的通过性、操控性和行驶安全性。
- 1 -。
差速器和差速锁的区别
差速器和差速锁的区别
差速器和差速锁的区别
汽车传动系统的动力传动路径是：离合器—变速器—传动轴—驱动桥，而在驱动桥上传动轴是通过主减速器和差速器再传到半轴，半轴再把动力传到车轮。
当汽车在转弯时，左右两侧车轮由于转弯半径的不同，会导致车轮的转速的也不一样，假如此时两侧车轮是刚性连接，那幺外侧车轮就会像被扭曲一样，严重时会损毁前后桥。
因此，我们需要差速器来解决这个问题。
差速器就是用来实现轮间差速的一个齿轮组，严谨来说应该是轴间差速。
它是由行星齿轮，行星齿轮架（差速器壳体）以及半轴齿轮组成。
差速器主要由左右半轴齿轮、两个行星齿轮及齿轮架组成，它能够使左、右驱动轮实现以不同转速转动的机构。
简单点来说，当车辆在转弯时，车轮内外两侧的转速是不一样的，一般外侧的转弯半径要大于内侧车轮的转弯半径，转速也要比内部车轮的转速高。
如果将两个车轮固定在一起，以同一转速旋转。
那幺汽车在转弯时，车轮必然出现边滚动边滑动的现象。
甚至还会加速轮胎磨损，增加汽车的动力消耗，使车桥承受很大的应力。
但要是车辆安装了差速器，就让车轮转速产生差异，这样在转弯的时候就可以使左右车轮进行合理的扭矩分配，从而达到合理的转弯效果。
限滑差速器工作原理
限滑差速器工作原理限滑差速器（Limited Slip Differential，简称LSD）是一种常用于汽车驱动系统的差速器，其工作原理是通过限制车轮间的滑动差异，提供更好的牵引力和操控性能。
本文将详细介绍限滑差速器的工作原理及其优势。
一、限滑差速器的作用在汽车驱动系统中，差速器起到将驱动力分配给左右两个车轮的作用。
当车辆行驶时，内外侧车轮所需的转速是不同的，差速器通过允许轮胎间的滑动来满足这一需求。
然而，在某些情况下，如转弯时或路面不同步时，差速器的滑动可能导致车辆牵引力不足或操控性能下降。
限滑差速器的作用就是解决差速器滑动带来的问题。
它通过限制车轮间的滑动差异，使两个车轮能够以更接近的速度旋转，提供更好的牵引力和操控性能。
二、限滑差速器的工作原理限滑差速器的工作原理可以简单分为两种类型：机械式和液压式。
1. 机械式限滑差速器机械式限滑差速器是通过一组齿轮和摩擦片来实现的。
当车辆行驶时，差速器中的齿轮会将驱动力分配给左右两个车轮。
当一侧车轮遇到阻力或滑动时，差速器中的摩擦片会产生摩擦力，将更多的驱动力传递给另一侧车轮，从而增加该车轮的牵引力。
机械式限滑差速器的工作原理简单可靠，但其限滑效果受限于摩擦片的材料和磨损情况，且存在一定的滑动差异。
2. 液压式限滑差速器液压式限滑差速器是通过液压力来实现的。
它由一个液体填充的壳体和多个可调节的液压离合器组成。
当车辆行驶时，液压力会根据车轮间的滑动差异来调节液压离合器的压力，从而限制滑动差异。
液压式限滑差速器的优势在于其能够根据具体情况实时调节，提供更精确的限滑效果。
此外，液压式限滑差速器还可以通过电子控制单元（ECU）与车辆其他系统进行联动，实现更高级的驾驶辅助功能。
三、限滑差速器的优势限滑差速器相比传统的开式差速器具有以下优势：1. 提供更好的牵引力：限滑差速器可以使车辆在不同路面条件下获得更好的牵引力，提高车辆的通过能力。
特别是在低附着力路面，如湿滑路面或泥泞地形上，限滑差速器能够更好地分配驱动力，防止车轮打滑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
后桥限滑差速器/差速锁
后桥限滑差速器位于车辆两个后车轮之间，它可以弥补普通差速器的由于车轮悬空而导致空转，此时差速器会将动力不断的传给没有阻力的空转车轮，车辆不但不能向前运动，而且大量动力也会流失的这种弊端。
一般后桥限滑差速器会配备在一些高性能车辆上。
装有后桥限滑差速器的车辆在激烈驾驶时，还可以进行大范围的漂移动作。
差速器
在此之前我们先来了解一下什么是差速器，以及为什么需要差速器？顾名思义，“差速器”就是用来让车轮转速产生差异的，在转弯的情况下可以使左右车轮进行合理的扭矩分配，来达到合理的转弯效果。
汽车在弯道行驶，内外两侧车轮的转速有一定的差别，外侧车轮的行驶路程长，转速也要比内部车轮的转速高，这个时候就需要差速器来调节。
那么这个过程是如何实现的呢？首先我们来看看普通差速器的构成。
差速器主要由行星齿轮、齿轮架以及左右半轴齿轮构成。
在传动轴和驱动桥的结合点上，我们能看到一个半径比较大的从动齿轮，由于输入轴主动齿轮半径比较小，因此动力从此齿轮传递到半径比较大的从动齿轮的过程中就能实现一个减速增矩的过程。
接下来减速器从动齿轮带动着行星齿轮架一起运转，由于左右输出轴和行星齿轮架是相连的，因此左右输出轴会跟着一起转动，而左右半轴齿轮就会跟着一起运转，而实现“差速”的关键就是两个和左右半。
