混凝土对模板的侧压力计算
新浇筑混凝土对模板的侧压力计算全文 新浇筑混凝土时对模板的侧压力 新浇混凝土初凝时间
新浇筑混凝土对模板的侧压力计算全文新浇筑混凝土时对模板的侧压力新浇混凝土初凝时间：t0=200/(T+15)=200/(20+15)=5.7142 (h) 新浇混凝土作用在模板上的最大侧压力按下列二式计算： F = 0.22γct0β1β2V1/2 F = γcH 式中F——新浇筑混凝土对模板的最大侧压力＿span lang="EN-US">KN/㎡）γc——混凝土的重力密度＿/span>KN/m3＿span lang="EN-US"> t0——新浇筑混凝土的初凝时间（h），可按实测确定。
当缺乏试验资料，可采用t= 200/(T+15) 计算T——混凝土的温度（℃＿span lang="EN-US"> V——混凝土的浇筑速度＿span lang="EN-US">m/h＿span lang="EN-US"> H——混凝土侧压力计算位置处于新浇筑混凝土顶面的总高度（m ＿span lang="EN-US"> β1——外加剂影响修正系数，不掺外加剂时叿span lang="EN-US">1.0；掺具有缓凝作用的外加剂时取1.2 β2——混凝土坍落度影响修正系数，当坍落度小亿span lang="EN-US">30㎜时，取0.85＿span lang="EN-US">50ｿspan lang="EN-US">90㎜时，取1.0＿span lang="EN-US">110ｿspan lang="EN-US">150㎜时，取1.15 =0.22×25×5.7142×1.2×1.15×1^(1/2)=43.4 (kN/m^2) =25×2=50 (kN/m^2) 取其中的较小值：F=43.4(kN/m^2) 新浇混凝土对模板产生的侧压力荷载设计值：F设=1.2×0.85×43.4=44.3(kN/m^2) 混凝土振捣对模板产生的侧压力荷载设计值：F2=1.4×0.85×4=4.76(kN/m^2) 故最终新浇混凝土对模板产生的侧压力荷载设计值F=49.06(kN/m^2) 有效压头高度为：h=49.06/25=1.96m。
混凝土侧压力
在JGJ162-2008《建筑施工模板安全技术规范》的第4.1.1条，给出了新浇混凝土对模板的侧压力计算公式：混凝土侧压力的计算（取两式中教小值）：F=0.22γctoβ1β2V∧½F=γc H式中F——新浇筑混凝土对模板的侧压力，kN/m ；γc——混凝土的重力密度，kN/m ;to——新浇混凝土的初凝时间（h）可按实测确定。
当缺乏试验资料时，可采用to=200/(T+15)计算（T为混凝土的温度℃）；V——混凝土地的浇筑速度，m/h；H——混凝土侧压力计算位置处至新浇混凝土顶面的总高度，m；β1——外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；β2——混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。
混凝土侧压力的计算分布图形如图所示，h为有效压头高度，h=F/rc 。
新浇混凝土对模板侧面压力是入模的具有一定流动性的新浇混凝土在浇筑、振捣和自重的共同作用下，对限制其流动的侧模板所产生的压力。
我国有关部门在20世纪60 ~80年代初期对混凝土侧压力进行了大量的测试研究，发现对于不同的结构类型、尽管一次浇筑高度、浇筑速度不同，但混凝土侧压力分布曲线的走势基本相同：即从浇筑面向下至最大侧压力处，基本遵循流体静压力的分布规律；达到最大值后，侧压力就随即逐渐减小或维持一段稳压高度后逐渐减小，压力图形对浇筑高度轴呈山形或梯台形分布。
经试验获得的侧压力主要影响因素如下：（1）最大侧压力随混凝土浇筑速度提高而增大，与其呈幂函数关系。
（2）在一定的浇筑速度下，因混凝土的凝结时间随温度的降低而延长，从而增加其有效压头。
（3）机械振捣的混凝土侧压力比手工捣实增大约56%。
（4）侧压力随坍落度的增大而增大，当坍落度从7cm增大到12cm时，其最大侧压力约增加13%。
（5）掺加剂对混凝土的凝结速度和稠度有调整作用，从而影响到混凝土的侧压力。
混凝土侧压力的计算

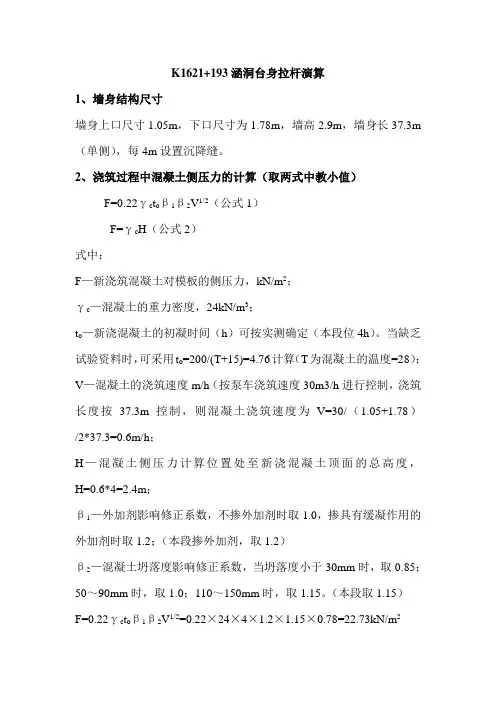

K1621+193涵洞台身拉杆演算1、墙身结构尺寸墙身上口尺寸1.05m，下口尺寸为1.78m，墙高2.9m，墙身长37.3m （单侧），每4m设置沉降缝。
2、浇筑过程中混凝土侧压力的计算（取两式中较小值）F=0.22γc t oβ1β2V1/2（公式1）F=γc H（公式2）式中：F—新浇筑混凝土对模板的侧压力，kN/m2；γc—混凝土的重力密度，24kN/m3；t o—新浇混凝土的初凝时间（h）可按实测确定（本段位4h）。
当缺乏试验资料时，可采用t o=200/(T+15)=4.76计算（T为混凝土的温度=28）；V—混凝土的浇筑速度m/h（按泵车浇筑速度30m3/h进行控制，浇筑长度按37.3m控制，则混凝土浇筑速度为V=30/（1.05+1.78）/2*37.3=0.6m/h；H—混凝土侧压力计算位置处至新浇混凝土顶面的总高度，H=0.6*4=2.4m；β1—外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；（本段掺外加剂，取1.2）β2—混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。
（本段取1.15）F=0.22γc t oβ1β2V1/2=0.22×24×4×1.2×1.15×0.78=22.73kN/m2F=γc H=24×2.4=57.6kN/m2取两者较小值22.73kN/m2计算。
3、对拉螺杆受力验算及间距确定各拉杆尺寸容许拉力表初步拟定该涵洞墙身拉杆采用14拉杆（因实际为全丝拉杆，可采用12拉杆容许拉力进行演算），对拉螺栓取横向800mm，竖向600mm，按最大侧压力计算，每根螺栓承受的拉力为：N=22.73kN/m2×0.6m*0.8m=10.91kN按拉杆直径为12，查表格得容许应力为12.9KN≥10.91，故拉杆直径及间距均能满足要求。
混凝土浇筑时对模板的侧压力计算
混凝土浇筑时对模板的侧压力计算在混凝土浇筑过程中，混凝土会对模板产生侧压力。
这种压力会随着混凝土的浇筑高度而逐渐增加，直到达到临界点后不再增加。
此时的侧压力就是新浇筑混凝土的最大侧压力，同时也是混凝土的有效压头。
根据理论和实践，我们可以使用以下两种公式进行计算，并取二者中的最小值作为标准值。
其中，第一种公式为F=0.22γctβ1/β2V1/2，第二种公式为F=γcH/2.在这两个公式中，F代表新浇筑混凝土对模板的最大侧压力，γc代表混凝土的重力密度，t0代表新浇混凝土的初凝时间，V代表混凝土的浇灌速度，H代表混凝土侧压力计算位置处至新浇混凝土顶面的总高度，β1代表外加剂影响修正系数，β2代表混凝土塌落度影响系数。
计算出标准值后，我们还需要考虑倾倒混凝土产生的水平载荷标准值。
这个值为4 kN/m2，并分别取荷载分项系数1.2和1.4.根据这些计算，我们可以得到作用于模板的总荷载设计值为32.48kN/m2.同时，有效压头高度为1.3m。
接下来是对拉螺栓的计算。
我们采用D16螺杆，纵向最大间距为750mm，横向最大间距为1200mm。
对拉螺栓的设计值一般为混凝土的侧压力，而对拉螺栓净截面面积为201mm2.根据经验公式N≤Af，我们可以计算出单根D16螺杆所能承受的最大拉力为67.3KN。
在本案例中，我们需要计算出对拉螺栓所承受的拉力的设计值。
根据计算，这个值为20.16KN，小于最大拉力，因此满足要求。
最后，我们需要解释一下为什么要取两个公式中的最小值。
这是因为这两个公式分别考虑了混凝土的不同特性，而取最小值可以保证计算结果更加准确。
混凝土侧压力的计算
K1621+193涵洞台身拉杆演算1、墙身结构尺寸墙身上口尺寸1.05m，下口尺寸为1.78m，墙高2.9m，墙身长37.3m （单侧），每4m设置沉降缝。
2、浇筑过程中混凝土侧压力的计算（取两式中教小值）F=0.22γc t oβ1β2V1/2（公式1）F=γc H（公式2）式中：F—新浇筑混凝土对模板的侧压力，kN/m2；γc—混凝土的重力密度，24kN/m3；t o—新浇混凝土的初凝时间（h）可按实测确定（本段位4h）。
当缺乏试验资料时，可采用t o=200/(T+15)=4.76计算（T为混凝土的温度=28）；V—混凝土的浇筑速度m/h（按泵车浇筑速度30m3/h进行控制，浇筑长度按37.3m控制，则混凝土浇筑速度为V=30/（1.05+1.78）/2*37.3=0.6m/h；H—混凝土侧压力计算位置处至新浇混凝土顶面的总高度，H=0.6*4=2.4m；β1—外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；（本段掺外加剂，取1.2）β2—混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。
（本段取1.15）F=0.22γc t oβ1β2V1/2=0.22×24×4×1.2×1.15×0.78=22.73kN/m2F=γc H=24×2.4=57.6kN/m2取两者较小值22.73kN/m2计算。
3、对拉螺杆受力验算及间距确定各拉杆尺寸容许拉力表初步拟定该涵洞墙身拉杆采用14拉杆（因实际为全丝拉杆，可采用12拉杆容许拉力进行演算），对拉螺栓取横向800mm，竖向600mm，按最大侧压力计算，每根螺栓承受的拉力为：N=22.73kN/m2×0.6m*0.8m=10.91kN按拉杆直径为12，查表格得容许应力为12.9KN≥10.91，故拉杆直径及间距均能满足要求。
土木施工模板计算式
土木施工模板计算式
土木施工模板计算式是根据工程需求和模板类型来确定的，以下是一些常见的模板计算式：
1. 模板展开面积计算式：
模板展开面积= 模板长度×模板宽度
这个计算式用于计算模板的展开面积，即模板所需的原材料面积。
2. 混凝土侧压力计算式：
混凝土侧压力= 混凝土密度×混凝土浇筑高度×9.8
这个计算式用于计算混凝土浇筑时对模板产生的侧压力，是确定模板支撑体系的重要参数。
3. 梁模板计算式：
梁模板面积= （梁宽+ 模板宽度）×梁长
这个计算式用于计算梁的模板面积，考虑了模板宽度对梁宽度的增加。
4. 楼板模板计算式：
楼板模板面积= 楼板长度×楼板宽度
这个计算式用于计算楼板的模板面积，直接根据楼板的尺寸进行计算。
5. 墙模板计算式：
墙模板面积= （墙高×墙长+ 门窗洞口面积）×墙厚
这个计算式用于计算墙的模板面积，考虑了门窗洞口对模板面积的影响。
这些计算式是土木施工模板计算中常用的公式，具体使用时需要根据工程实际情况和设计要求进行调整和修正。
同时，还需要注意考虑其他因素，如模板支撑体系的设计、施工方法、材料性能等。
混凝土侧压力的计算
混凝土侧压力的计算（取两式中教小值）梁模板的背部支撑由两层龙骨（木楞或钢楞）组成,直接支撑模板的龙骨为次龙骨,即内龙骨；用以支撑内层龙骨为外龙骨，即外龙骨组装成梁侧模板时，通过穿梁螺栓将梁体两侧模板拉结，每个穿梁螺栓成为外龙骨的支点。
模板面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
内楞采用方木，截面50×100mm，每道内楞1根方木，间距300mm。
外楞采用圆钢管48×3.5，每道外楞2根钢楞，间距600mm。
穿梁螺栓水平距离600mm，穿梁螺栓竖向距离300mm，直径12mm。
F=0.22γc t oβ1β2V1/2（公式1）F=γc H（公式2）式中：F—新浇筑混凝土对模板的侧压力，kN/m2；γc—混凝土的重力密度，24kN/m3；t o—新浇混凝土的初凝时间（h）可按实测确定。
当缺乏试验资料时，可采用t o=200/(T+15)=4.76计算（T为混凝土的温度=28）；V—混凝土的浇筑速度m/h；2H—混凝土侧压力计算位置处至新浇混凝土顶面的总高度，1.6m；β1—外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；β2—混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.15。
F=0.22γc t oβ1β2V1/2=0.22×24×4.76×1.2×0.85×1.4=35.89kN/m2F=γc H=1.6×24=38.4kN/m2取两者较小值35.89kN/m2计算。
（2）强度验算。
立档间距300mm，设模板按四跨连续梁计算。
梁承受倾倒混凝土时产生的水平荷载4N/m2和新浇筑混凝土对模板的侧压力。
以1m宽侧模板进行计算，设计荷载为：Q=(35.89×1.2＋4×1.4)×1=(43.07＋5.6)×1=48.67kN/m弯矩最大值：M max=K m ql2=－0.1×48.67×0.32=－0.438kN·m选用侧模截面尺寸为1000×18mm，截面抵抗矩：W = 1000×182/6=54000mm2σ= M max/w=0.438×106/5.4×104=8.1N/mm2<f=13N/mm2满足要求挠度验算挠度验算不考虑振动荷载，其标准荷载为：Q=35.89kN/m2×1m=35.89kN/mδ=K W ql4/100EI=0.967×35.89kN/m×3004/(100×9.5×103×1/12×1000×183)=0.608mm<300/400=0.75mm符合要求对拉螺杆验算对拉螺栓取横向600mm，竖向450mm，按最大侧压力计算，每根螺栓承受的拉力为：N=35.89kN/m2×0.45m=16.15kN采用直径Φ16mm对拉螺栓，净截面积A=144.1mm2，每根螺栓可承受拉力为：S=144.1×215=30982N=30.982kN>16.15kN满足要求。
建筑施工模板侧压力计算讲解
模板侧压力计算：
混凝土作用于模板的侧压力，通过理论和实践，可按下列二式计算，并取其最小值：
2/121022.0V t F c ββγ=
H F c γ=
式中 F------新浇筑混凝土对模板的最大侧压力（KN/m 2）
γc ------混凝土的重力密度（kN/m 3）取25 kN/m 3
t0------新浇混凝土的初凝时间（h ）,可按实测确定。
当缺乏实验资料时，可采用t=200/(T+15)计算；一般取值5h ，即取T=25℃。
V------混凝土的浇灌速度（m/h ）;根据资料取V= 0.5-1.5m/h
H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取
1.5m
β1------外加剂影响修正系数，不掺外加剂时取1；
β2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50—90mm 时，取1；110—150mm 时，取1.15。
因此可得：
2/121022.0V t F c ββγ=
=22.4KN/m
H F c γ=
=25*1.5 =37.5 KN/m
则混凝土作用于模板的侧压力值为22.4 KN/m 。
根据设计，则最小面模板受压强为：
P=22.4/(1.5*1.3)
=11.5 KN/m 2
根据螺纹布置校核其强度：
对拉螺栓采用D30螺杆；纵向最大间距为1800mm ，横向最大间距为1000mm 。
单根D16螺杆所能承受最大拉力：
Fmax=f*A=235*3.14*152=166KN
N=L*l*q=1.8m*1m*22.4kN/m 2 =40.32KN<166KN
故符合强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用内部振捣时，新浇筑的混凝土作用于模板的最大侧压力，可按下列二式计算，并取二式中的较小值：（8-8）F=0.22γc t 0β1β2V 1/2
（8-9）F=γc H
F ：新浇混凝土对模板的最大侧压力（KN/㎡）
γc ：新浇混凝土的重力密度（KN/m³）
t 0：新浇混凝土的初凝时间（h ），可按实测确定。
当缺乏试验资料时，可采用t=200（T+15）计算T ：混凝土的温度（°）
H ：混凝土侧压力计算位置至新浇筑混凝土顶面时的高度（m ）
β1：外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2
β2：混凝土坍落度影响修正系数，当坍落度小于30mm 时，取0.85；50~90mm 时，取1.0；110~150mm 时，取1.15.混凝土侧压力的计算分布图形如图8-1所示，有效压头高度h （m ）按下式计算：
（8-10）h=F/γc 3.84m
96.0125KN/m³；
8.00h 20℃
6m
1.2 1.15
2.5m/h β2：混凝土坍落度影响修正系数，坍落度小于30mm ，取0.85；50~90mm ，取1.0；110~150mm ，取1.15。
取V ：混凝土的浇筑速度，取F ：新浇混凝土对模板的最大侧压力（KN/㎡）；计算得
γc ：新浇混凝土的重力密度（KN/m³）,取值t 0：新浇混凝土的初凝时间（h ），可按实测确定。
当缺乏试验资料时，可采用t=200（T+15）计算，
T ：混凝土的温度（°），取H ：混凝土侧压力计算位置至新浇混凝土顶面时的高度（m ），取β1：外加剂影响修正系数，不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2，取。
