人防地下室建筑设计常见问题探析_1

人防地下室建筑设计常见问题探析发布时间：2022-10-30T07:53:54.223Z 来源：《建筑创作》2022年第12期作者：曹月岐[导读] 在现代化城市发展过程中曹月岐陕西德赛建筑工程设计有限公司陕西西安 710007摘要：在现代化城市发展过程中，我国各类建筑工程数量明显增多，施工规模逐渐扩张，人防建设也紧随其后,加快了建设的步伐。

设计合理的地下人员安全掩蔽工程,可以更好地利用城市地下室空间,除可以节省城市建筑面积外,还可以增强城市的军事防备能力。

在人防建设工程期间,将人防地下室工程设计问题作为不可缺少的环节,必须要加以注意,因为它不仅会对国家财产安全性和民众人身安全造成危害，还关系着人防工程事业能否可以长久地稳定发展。

文章将针对人防地下室工程相关的设计问题展开研究分析,并对人防工程设计中的重点问题加以分析,并提出了一些个人观点,以供同行探讨和借鉴。

关键词：人防地下室；建筑设计；问题及措施引言随着近几年房地产产业快速发展，各类新建工程的相配套人防工程建设量也进一步加大。

人防地下室设计是保障人防工程战时功能实现的一个重要前提，同时也是搞好平战结合，减少工程投资的重要因素。

1人防地下室建筑设计常见问题1.1出入口设计不科学人防地下室的出入口是整个建筑工程的关键部位。

出入口设计的科学性和规范性直接关系到进出人员的安全,主要原因有二：一方面,出入口是确保人员、设备、物资、车辆等正常进出的基础部位；另一方面,如果出入口设计不合理,那么当防护体系遭到破坏时,人防地下室防护墙就会倒塌,堵住出入口。

在这种情况下,楼内人员往往无法及时撤离,消防救援难度也将明显增大。

此外,人防地下室出入口的防护门设计同样不容忽视。

设计人员不仅要根据不同功能需要,在相应位置安装密封门、爆破门,还需要结合实际情况,做好门扇的尺寸、洞口宽度、门扇重量、安装方式等细节设计工作。

在此过程中,设计人员应注意以下几点：出入口门扇打开以后能接近墙体,且不被消防设备阻挡；出入口门扇尽可能设计为内开式,或视情况需要设计成楼梯式,以便楼内人员逃生；由于防护门的重量较大,为避免出入门扇连接处出现变形,设计人员有必要在防护门下方安装垫块或做加固处理。

住宅小区防空地下室设计浅谈

住宅小区防空地下室设计浅谈摘要：时代的更替，国家经济实力得到不断提高，高楼大厦逐渐成为人们生活中的关键构成部分，作为建筑物功能的延伸，住宅小区地下室发挥了重要的作用，它能让地下空间得到充分利用，节省地上建筑面积，为人们的生活提供了极大的便利条件，在实际生活中，人们能将杂物存放到地下室，殊不知在提升城市军防力量方面，地下空间是也发挥了十分重要的作用。

关键词：住宅小区；地下室；人民防空；设计前言：二十世纪，中国实行对外开放，打开了国门，直到二十一世纪初，我国经济发展速度非常之快，人们生活水平得到很大提升，城市化进程逐步推进，城市建筑规模越来越大，伴随着社会的进步，科技的发展，人们逐渐提升了对建筑工程的要求，特别是在新时代背景下，城市人口越来越多，人们越发注重地下空间的使用，对于地下空间将如何进行科学应用成为现阶段人们着重考虑的话题，时代的更替，建筑单位的施工技术也在逐步完善中，这为人民防空设计奠定了坚实的技术基础，将地下室人民防空工程做好，以此来更好地服务经济建设与人民生活。

1住宅小区地下室的功能伴随着社会的进步，人们生活水平的提升，现阶段中国住宅小区都有与之配套的地下室，战时作为人员掩蔽、配套工程，平时作为汽车库、配套设施。

地下室空间的功能被充分的发挥出来，地下室利用空间得以提升，地下室的价值被全面呈现出来。

据初略估算，目前大中城市的住宅小区超过70%设置有防空地下室，突破了过去普通地下室一统天下的局面。

防空地下室作为住宅工程的关键构成要素，不仅平时有普通地下室的相应功能，而且战时具有防空掩蔽功能，同时提高了地面建筑景观绿化空间，对居民的居住舒适性具有一定的提升意义。

中国人防建设相对比较早，早在二十世纪五十年代，中国东北地区就已有人民防空工程，直到二十世纪六十年代末七十年代初，我国更是掀起了“深挖洞”群众运动，人防得到很大的发展。

然而因为当时施工技术比较滞后，建造经验不足，与此同时国家相关管理制度不严格，导致早期的人民防空工程质量相对比较差，空间环境也差。

关于地下室集水坑与配套设施设计的探讨

（2）建筑地下室允许水深的确定。
一般来说。水泵机组的基础超出地下室地面150～200mm；空调冷冻机组的基础超出地下室地面200～300mm；变配电室更是把地面抬高，高出地下室地面800mm；备用发电机房一般也设置门坎。从以上数据看，这些设备的基础都能高出地下室地面150mm，所以，一般车库与设备房的地下室，只要积水不超过150mm，就不会对地下室的设备造成损坏。
关于地下室集水坑与配套设施设计的探讨
建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设备被淹的事故。那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
影响地下室水容量大小的因素有两个。一个是地下室的面积，地下室的面积越大水容量也就越大。另一个是设备房门坎的高度或是设备基础的高度。因此只要确定了设备基础的高度和地下室的面积，那么，不产生水淹损失的水容量也就确定了。确定了水容量，就可以根据消防水的总容量减去不产生水淹损失的水容量，得出在相应的时间段内地下室应该排出的最少的水量，从而估算出建筑地下室潜水泵的最小排水量。
1 建筑地下室排水的种类
建筑地下室的排水大致分为以下几种类型：
（1）生活污水。地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。

浅议人防地下室给水排水设计要点

178 |CHINA HOUSING FACILITIES盥洗间。

战时水箱材质宜采用食品级304不锈钢装配式水箱，也可以采用玻璃钢水箱等材质。

水箱配管有进水管、出水管、溢流管、泄空管、通气管、水位计、检修人孔，与平时使用的水箱设置相同。

水箱安装在基础之上，箱底外面距室内地坪面净高不小于500m m ，箱顶面距室内顶板净高不小于700m m 。

战时人防工程（地下室）的供水方式，宜结合平时的供水情况来选择。

如防护单元内有供平时使用的变频供水设备，战时可以利用设备为战时供水；如平时为城市自来水直接供水，战时宜设置给水专用的增压管道泵供水。

战时电源无保证的人防工程（地下室）应加设人力机械供水设备，常用的是手摇泵。

2.5管材防空地下室选用的给水管管材，穿过人防围护结构的给水管道应采用钢塑复合管、热镀锌钢管等抗压等级高的管材，防护阀门之后人防区域内部的管道，考虑节约投资的因素，可采用其它符合规范及标准要求的管材。

防防腐处理金属管，例如钢塑复合管、防腐处理后的钢机制排水铸铁管及管件。

在结构底板中及以下敷设的2.6管道防护密闭上部建筑使用的设备房间宜设置在防护密闭区之室门框墙、临空墙和顶板的管道直径不宜大于D N 150密闭措施。

人防管道穿墙套管的做法有刚性防水套管位和有较高抗震设防要求的地区，也可采用柔性密闭的穿墙管道防护；两侧加防护挡板的刚性防水套管适管道从出入口或人防围护结构引入时，应在围护侧的管道上设置防护阀门。

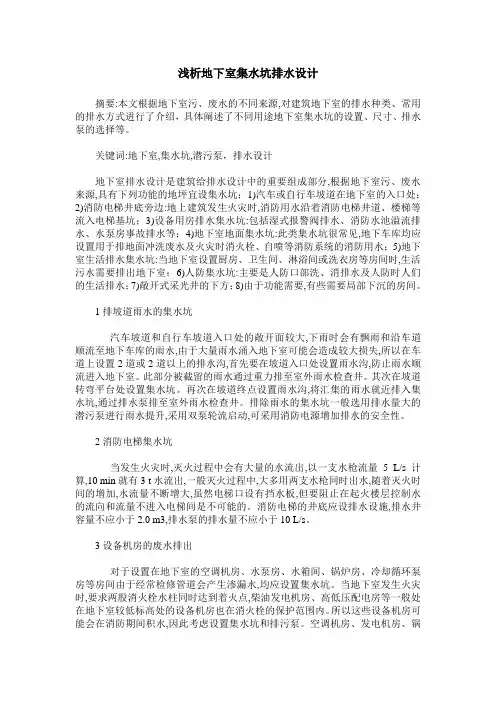

浅析地下室集水坑排水设计

浅析地下室集水坑排水设计摘要:本文根据地下室污、废水的不同来源,对建筑地下室的排水种类、常用的排水方式进行了介绍，具体阐述了不同用途地下室集水坑的设置、尺寸、排水泵的选择等。

关键词:地下室,集水坑,潜污泵，排水设计地下室排水设计是建筑给排水设计中的重要组成部分,根据地下室污、废水来源,具有下列功能的地坪宜设集水坑；1)汽车或自行车坡道在地下室的入口处；2)消防电梯井底旁边:地上建筑发生火灾时,消防用水沿着消防电梯井道、楼梯等流入电梯基坑；3)设备用房排水集水坑:包括湿式报警阀排水、消防水池溢流排水、水泵房事故排水等；4)地下室地面集水坑:此类集水坑很常见,地下车库均应设置用于排地面冲洗废水及火灾时消火栓、自喷等消防系统的消防用水；5)地下室生活排水集水坑:当地下室设置厨房、卫生间、淋浴间或洗衣房等房间时,生活污水需要排出地下室；6)人防集水坑:主要是人防口部洗、消排水及人防时人们的生活排水；7)敞开式采光井的下方；8)由于功能需要,有些需要局部下沉的房间。

1排坡道雨水的集水坑汽车坡道和自行车坡道入口处的敞开面较大,下雨时会有飘雨和沿车道顺流至地下车库的雨水,由于大量雨水涌入地下室可能会造成较大损失,所以在车道上设置2道或2道以上的排水沟,首先要在坡道入口处设置雨水沟,防止雨水顺流进入地下室。

此部分被截留的雨水通过重力排至室外雨水检查井。

其次在坡道转弯平台处设置集水坑。

再次在坡道终点设置雨水沟,将汇集的雨水就近排入集水坑,通过排水泵排至室外雨水检查井。

排除雨水的集水坑一般选用排水量大的潜污泵进行雨水提升,采用双泵轮流启动,可采用消防电源增加排水的安全性。

2消防电梯集水坑当发生火灾时,灭火过程中会有大量的水流出,以一支水枪流量5 L/s计算,10 min就有3 t水流出,一般灭火过程中,大多用两支水枪同时出水,随着灭火时间的增加,水流量不断增大,虽然电梯口设有挡水板,但要阻止在起火楼层控制水的流向和流量不进入电梯间是不可能的。

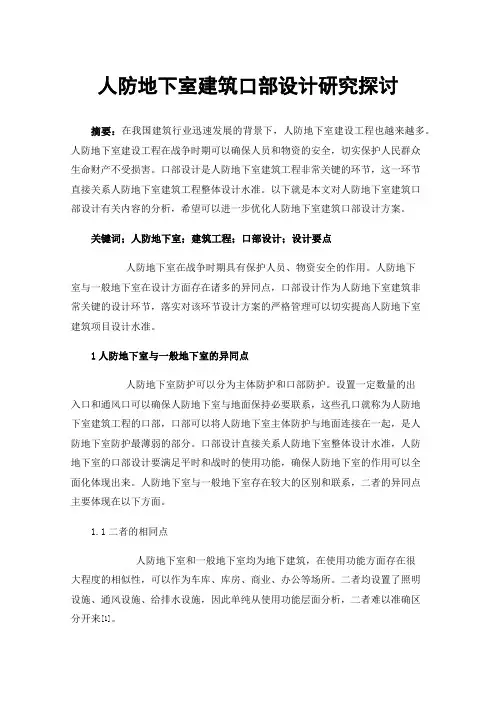

人防地下室建筑口部设计研究探讨

人防地下室建筑口部设计研究探讨摘要：在我国建筑行业迅速发展的背景下，人防地下室建设工程也越来越多。

人防地下室建设工程在战争时期可以确保人员和物资的安全，切实保护人民群众生命财产不受损害。

口部设计是人防地下室建筑工程非常关键的环节，这一环节直接关系人防地下室建筑工程整体设计水准。

以下就是本文对人防地下室建筑口部设计有关内容的分析，希望可以进一步优化人防地下室建筑口部设计方案。

关键词；人防地下室；建筑工程；口部设计；设计要点人防地下室在战争时期具有保护人员、物资安全的作用。

人防地下室与一般地下室在设计方面存在诸多的异同点，口部设计作为人防地下室建筑非常关键的设计环节，落实对该环节设计方案的严格管理可以切实提高人防地下室建筑项目设计水准。

1人防地下室与一般地下室的异同点人防地下室防护可以分为主体防护和口部防护。

设置一定数量的出入口和通风口可以确保人防地下室与地面保持必要联系，这些孔口就称为人防地下室建筑工程的口部，口部可以将人防地下室主体防护与地面连接在一起，是人防地下室防护最薄弱的部分。

口部设计直接关系人防地下室整体设计水准，人防地下室的口部设计要满足平时和战时的使用功能，确保人防地下室的作用可以全面化体现出来。

人防地下室与一般地下室存在较大的区别和联系，二者的异同点主要体现在以下方面。

1.1二者的相同点人防地下室和一般地下室均为地下建筑，在使用功能方面存在很大程度的相似性，可以作为车库、库房、商业、办公等场所。

二者均设置了照明设施、通风设施、给排水设施，因此单纯从使用功能层面分析，二者难以准确区分开来[1]。

1.2二者的不同点人防地下室和一般地下室存在明显的区别。

其中人防地下室主要起到低于生化武器攻击的作用，人防地下室具备较强的防护功能，密闭门和防护密闭门是人防地下室非常重要的结构，且该地下室设置专业的空气调节系统。

以上内容与一般的地下室明显不同。

人防地下室在和平时期主要起到紧急疏散的作用。

因此人防地下室不仅要满足和平时期的使用需求，还要满足战时的使用需求，要求设计人员做好平战结合的临战转换设计。

人民防空地下室人员掩蔽所集水坑贮备容积计算浅议

人民防空地下室人员掩蔽所集水坑贮备容积计算浅议深圳市建筑设计研究总院审图中心肖敏霞关键词：集水坑分类特点贮备容积的作用计算摘要：根据现行的人防设计规范，对人防地下室防护单元的集水坑进行分类，阐述了集水坑的特点、容积的组成，贮备容积的作用和计算。

人民防空地下室（以下简称人防地下室）,按功能类别有:指挥工程、医疗救护工程、防空专业队工程、人员掩蔽工程和配套工程。

这些工程均位于地面以下，其污、废水一般不能自流排出，需用机械排水，即设集水坑（或污水集水池），收集在战时防护时间内，掩蔽人员的生活污、废水，并由潜污排水泵排出。

1．人防地下室集水坑的分类人防地下室集水坑根据所处位置、功能类别的不同，可分清洁区的废、污水集水坑，和染毒区的废水集水坑。

1.1 废水集水坑：通常一、二等人员掩蔽所清洁区内，在战时设有贮水间，但不设水冲厕所，只设便桶（干厕），集水坑的主要用途是收集战时掩蔽人员的生活废水。

在平时，人员掩蔽所一般为地下汽车库，此时的集水坑，收集地面的冲洗水。

为方便清扫和冲洗，采用明沟汇集排至集水坑，其明沟不得跨越防护单元和防火分区。

每个防护单元设集水坑,不应少于一个。

1.2 污水集水坑在医疗救护工程和专业队队员掩蔽部的防护清洁区内，设有贮水间和水冲厕所。

集水坑收集伤病员和专业人员的生活污、废水，并在水冲厕所下方设污水集水坑（池），由潜污水泵排出。

污水集水坑为钢筋砼结构，污水收集方式为密闭糸统，集水坑设有密闭人孔盖、爬梯、水位指示器和透气管等设施。

所以污水集水坑为密闭型，而废水集水坑则可为敞开型。

1.3 染毒区废水集水坑设在防护密闭门内的集水坑，是收集防毒通道、洗消间和防护密闭门以内染毒区的墙、地面的洗消水；设在防护密闭门外的集水坑，是收集密闭门以外的墙、地面的洗消废水。

两个洗消废水的排水糸统宜单独设置，也可以合并设一个。

当合并为一个时，一般设在密闭门以外，洗消废水通过防爆波地漏及排水管汇入。

由于人防地下室口部的集水坑,是收集洗消染毒废水，设有铁栅盖，且统一收集统一处理，所以,不必设通气管和排水泵。

人民防空地下室给排水设计要点浅析

般 500mm，给排水管线穿越人防门开启范
围时候，应多考虑 500mm 的距离，避免管
线和人防门冲突。
（7）给水管线穿越后期开洞。
（8）人防区域地漏应采用防爆地漏，
并提前预埋。后期增设，土建成本高。
（9）人防门上方梁一般会上翻出地面，
（1）人防干厕排水集水坑尽量与平时
优化施工周期。
用集水坑合并，平战合用，原则上不单独
设置，以节省造价。部分三四号口部排水
二、管线设计原则
可与主楼电梯排水集水坑合并，电气配电
按照现行规范，上部建筑的生活污水确有困难的情况下，可考虑在集水坑内单
管、雨水管、燃气管不得进入防空地下室。独设置一台人防战时用的潜污泵。集水坑
对于自来水管线、消防管线是否能穿
重成本浪费。为提高一线人员的人防地下越人防区，以当地人防办要求为准，具体
室的给排水设计管理水平，因此，通过梳项目需提前与当地人防办确认。
理在建和已建的项目中人防地下室中给排
水设计出现问题，总结人防地下室给排水三、人防区集水坑布置原则
设计管理要点，从而实现降低建造成本，
研究论文
70
Research papers
人民防空地下室给排水设计要点浅析
文｜中国建筑第八工程局刘方园刘正扬冯华晟
【摘要】随着人防设计越来越多，要求越来越严格，本文在结合工程案例及笔者的设计管理工作经验，总结出适用于人民防空地下室给排水设计管理注意事项，梳理 4 个方面。结合滨州人民医院、威海保税区会展中心、威海保税区创新楼、哈尔滨工程大学青岛分校、杭州亚运三馆、莱州为民中心等项目的实践经验，总结了不同类型项目不同区域人民防空地下室给排水设计管理的关注重点，帮助项目管理者更好实施落地。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

近年来，随着《中华人民共和国人民防空法》、《云南省实施<人民防空法>办法》和人防相关法律法规的宣传普及，城市规划区内新建民用建筑结合地面建筑修建防空地下室的数量急剧增多。

但是，由于部分设计、监理、施工队伍对人防工程的技术规范理解不深，导致防空地下室在设计或施工环节未能严格按照技术规范标准进行设计或施工，在一定程度上影响了防空地下室的战时效能。

下面就防空地下室战时洗消污水集水坑的设置问题，结合人防工程技术规范的相关要求谈一点认识。

《人民防空地下室设计规范》(以下简称《规范》)规定，防空地下室战时主要出入口防护密闭门外的通道内以及进风口的竖井或通道内应设置洗消污水集水坑。

这是因为战时在遭到化学袭击的一段时间后，当外界染毒浓度下降到允许浓度时，为了对主要出入口和进风口进行冲洗，所以要求在战时人员主要出入口的防护密闭门外以及进风口竖井或通道内设置水坑，以便用来集存冲洗污水。

同时，人员洗消废水宜设置在洗消间下部或其附近。

防护密闭门外的墙面、地面冲洗水的集水池宜设置于防护密闭门外的通道下部。

从总体上看，我市多数防空地下室项目的设计和施工执行了上述规定，即在人员主要出入口的防护密闭门外和洗消间内、人员次要出入口内分别设置集水坑，合理地利用了防爆波地漏的特性，较好地保证了口部的防护效能。

但个别项目出于简化设计、减少投资、方便施工考虑，战时主要出入口的洗消污水集水坑只设置一个，且通常设在防毒通道的防护密闭门外，将防毒通道、扩散室、洗消间(或简易洗消间)的洗消污水通过防爆波地漏一并排放到设置在防护密闭门外的集水坑内。

众所周知，战时人员主要出入口除了临战时疏散掩蔽人员之外，还担负着对进入工事的人员和装备进行洗消的任务。

战时防护密闭门外的区域有可能出现冲击波，防毒通道内只允许染毒而不允许出现冲击波，战时所有的防爆波地漏都应该处于旋紧关闭状态，以保证通过防爆波地漏及排污管连接的各房间保持相互隔绝。

战时人员进入洗消间或简易洗消间进行洗消时，洗消污水必须及时流入集水坑内储存。

换句话说，为了及时排走人员和装备的洗消污水，洗消时洗消间内的防爆波地漏应处于开启状态。

这样，洗消间和防护密闭门外的区域就没有相互隔绝而是相通的，此时一旦防护密闭门外突然出现冲击波，则洗消间的防爆波地漏形同虚设，其抗爆性能和密闭性能不能发挥作用。

冲击波将沿着集水坑、埋置在底板下的排污管、开启状态的防爆波地漏进入洗消间，从而形成洗消间超压，处于洗消状态的染毒人员就会受到伤害，甚至该口部的防护系统会遭到破坏。

笔者认为，防空地下室的两个口部(次要出入口和主要出入口)集水坑宜设置三个：(1)战时次要出入口设置一个。

这个集水坑可以布置在密闭通道内，亦可以布置在密闭通道的防护密闭门外，主要收集来自次要出入口的扩散室、除尘滤毒室、进风竖井和密闭通道防护密闭门外等染毒地段和房间的洗消污水。

这些染毒房间或地段在战时没有人员出入，密闭通道处于封闭状态，所有防爆波地漏均旋紧关闭，各房间之间相互隔绝。

(2)战时主要出入口设置两个集水坑。

一个集水坑设置在(简易)洗消间的下部，当防毒通道兼作简易洗消间时则该集水坑设置在防毒通道内，洗消间内可以设置普通地漏或者算式钢制盖板，以保证人员洗消污水及时流入集水坑内。

这个集水坑同时负责收集扩散室、排风竖井等设有防爆波地漏房间的洗消污水，警报解除前这些部位不进行冲洗，地漏处于旋紧关闭状态；另一个集水坑设置在防毒通道的防护密闭门外，主要收集防护密闭门外通道的染毒污水，由于多数防空地下室可以保证战时人员主要出入口直通室外，所以该集水坑平时可以兼作雨水倒灌集水坑。

当然，如果战时主要出入口只设置一个集水坑并且设置在防护密闭门外，那么洗消间的排污管就应该采取相应的防护密闭措施，即在排污管出水口处设置水封，并且要保证水封深度不小于300mm，从而既能实现战时人员洗消污水及时排入集水坑，又能保证洗消间和防护密闭门外区域相互密闭隔绝。

防空地下室的口部集水坑及洗消污水排水系统工程量较小，但是由于其需要与底板土建施工紧密结合，同步进行预埋作业，一旦设置不当或者遗漏，改造和补救起来将会很困难，甚至无法补救。

所以，设计人员吃透技术规范，监理、施工人员多研究设计文件，就显得尤为重要。
