地下室集水坑的设置
集水井细部做法
集水井是一种用于收集和储存雨水或其他废水的设施，通常在城市排水系统中使用。
以下是集水井的细部做法：
1. 选址：集水井应建在地势低洼处，以便收集雨水或废水。
同时，集水井应远离建筑物和其他障碍物，以确保排水顺畅。
2. 设计：集水井的设计应根据当地的降雨量和排水量进行计算。
集水井的尺寸应足够大，以容纳预期的降雨量和排水量。
同时，集水井应设计有适当的进水口和出水口，以便雨水或废水能够顺利进入和排出。
3. 施工：集水井的施工应按照设计要求进行。
首先，应挖掘出集水井的基础，并在基础上铺设混凝土或砖石。
然后，应安装进水口和出水口，并确保其连接牢固。
最后，应在集水井内部安装排水泵和其他设备。
4. 维护：集水井的维护非常重要，以确保其正常运行。
应定期清理集水井内部的杂物和淤泥，并检查排水泵和其他设备的运行情况。
如果发现问题，应及时进行维修或更换。
总之，集水井的细部做法包括选址、设计、施工和维护等方面。
只有在这些方面都做好了，才能确保集水井的正常运行和有效排水。
改造地下室集水坑施工方案
改造地下室集水坑施工方案1. 引言地下室集水坑是地下室防水系统的关键组成部分，它能有效地收集地下室内的积水，避免地下室被水浸泡，保证地下室的干燥和安全。
本文将介绍一种改造地下室集水坑的施工方案，旨在解决地下室积水问题，并提供一种经济、可行的解决方案。
2. 施工前准备在施工前，需要进行一系列准备工作，包括以下步骤：2.1 清理地下室将地下室内的杂物清理干净，确保施工区域的整洁。
2.2 检查地下室结构检查地下室的结构是否完好无损，如果有损坏或裂缝，需要提前修复。
2.3 测量施工区域测量施工区域的大小和深度，确定集水坑的位置和尺寸。
3. 施工步骤本改造方案主要包括以下施工步骤：3.1 打造集水坑根据测量结果，在地下室中挖掘集水坑的位置和尺寸。
集水坑的尺寸应根据地下室的大小和积水量来确定，一般情况下，它应具有足够的容量来收集地下室内的积水。
挖掘集水坑后，应使用水泥砂浆等材料来加固坑壁，以确保集水坑的结构稳固。
3.2 安装集水管道在集水坑的底部，安装一根PVC或HDPE管道，用于将积水排除出地下室。
该管道应与集水坑相连，并延伸至地下室外部的排水系统。
安装过程中，需要确保管道的倾斜度足够，以便水能顺利流入排水系统。
3.3 加装泵站为了提高地下室内的积水排出效率，可以考虑在集水坑中加装泵站。
泵站可以通过感应器或手动启动，将积水抽出并排放到排水系统中。
泵站的功率应根据地下室的大小和积水情况来选择，确保能够有效地排除积水。
4. 施工注意事项在施工过程中，需要注意以下事项：4.1 施工安全在进行挖掘和加固集水坑的过程中，必须确保施工人员的安全。
建议使用合适的安全设备，如安全帽、手套和防护眼镜。
4.2 施工质量施工过程中，需要保证集水坑的结构稳固、管道的连接紧密，并且泵站的安装位置合理。
施工完成后，应进行仔细检查，确保施工质量符合要求。
4.3 维护保养改造完地下室集水坑后，需要定期检查和清理集水坑和管道，确保其畅通无阻。

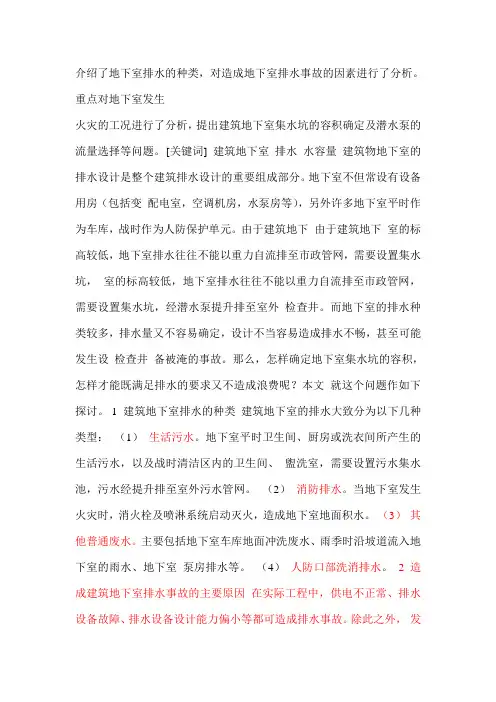

地下室集水坑大小的确定
介绍了地下室排水的种类，对造成地下室排水事故的因素进行了分析。
重点对地下室发生火灾的工况进行了分析，提出建筑地下室集水坑的容积确定及潜水泵的流量选择等问题。
[关键词] 建筑地下室排水水容量建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。
地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中A 为坡道露天面积，A1 为坡道侧墙面积。
地下室排水沟、集水井做法

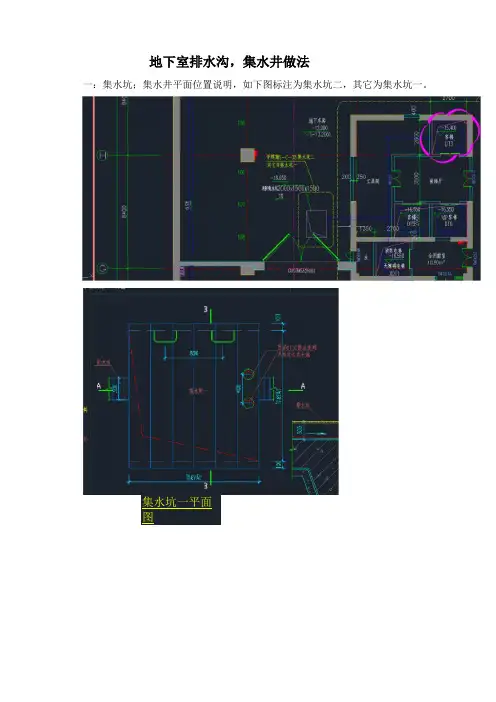

地下室排水沟，集水井做法
一：集水坑；集水井平面位置说明，如下图标注为集水坑二，其它为集水坑一。
集水坑一平面
图
集水坑1 B-E剖面图电L
20
B
1mn 用出用腿蜘 100既3。
卬再也直艮^m 枇E 6欷6轴^史 整子I 噢比由行。
I -500^1+V 映1 153a 20 口吃1
0版市
羊球敖副捅，篁即t 懈缄上北下室蛔器标光引 物鼻
如磁破士帕嵯 -干如特T
2月乎&期椁阍11球 曜g 北理浦*7版腌 一 2。
例：：U 期㈱中层 |[|第：：斑匏送一 槌二副扇»30口小巾
V,. /
条桃二
二、地下室排水沟 -r
TJ
：
铁禽孑
%
二[二：；
'--
-I;
£015,12 斯■由15.12 里茂建和
自相
«F<
im.e DATE
友灯始等
中定
smwwEO PT
惋也
EDCMJIUED ETT
项身如击
£即「产,利
专业式贵
CHIEF Ef*3.
撞册
CHEOED BF
段计
CE3-3MED HV
制图
BRAWN BY
孙:
智!
100解C3 口细石检面层
卜闻的嬉C ：1(W1M 基层
1疆1:绿泥砂浆
-
—15厚1:2水艰砂浆 । -C2»石海赞上切5礴度，最躯。
犀 制德
盛般土楼瓶
⑻地下室排水沟蹲
IltfiH&Jl用阖臼
三、车道挡水沟见JS-B-24。
给排水管井及地下室集水坑尺寸的确定
高层住宅（含商住）电梯前室给排水管井尺寸确定1.原则：需进人检修的管道井，井内检修人员操作净宽应大于700mm；不进人检修的管道井，应朝向前室走道开门，检修门宜开全，且井道的净深不宜超过500mm。
井道内宜设排水地漏，且结构梁不宜布置在井道内。
2.井道尺寸：<50m住宅(18层及以下住宅)，通常前室立管数为4~7根（最多情况为给水3根、消防2根、喷淋1根，排水1根），当立管根数少于4根（纯住宅，给水3根，消防1根）且项目不为高端产品时可不考虑设置管道井，管道可考虑敷设在不显眼的墙体角落，当立管根数多于4根时（商住楼）宜设管井，进人且单侧布管管井尺寸为：900（宽）X1700（深），双侧布管管井尺寸为：1100（宽）X900（深）；不进人管井尺寸为1700（宽）X500（深），部分立管敷设在管井内的情况需另行专业配合。
>50m，<100m住宅(19层~33层住宅)，通常前室立管数为6~10根（最多情况为给水5根、消防2根、喷淋2根，排水1根），进人且单侧布管管井尺寸为：900（宽）X2400（深），双侧布管尺寸为：1100（宽）X1400（深）；不进人管井尺寸为2400（宽）X500（深），部分立管敷设在管井内的情况需另行详细配合。
高层住宅（含商住）地下室水设备用房尺寸确定1．侧进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-1.2m(h为地下室净高，水池与泵房的分隔墙避开顶板梁位筑砌，若无法避开，则需再扣减板下梁位高度，通常要考虑0.2~0.3m的高度)，上进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-0.4m。
水池的长边宜朝向泵房。
2．消防泵房面积的确定：80~100㎡；3．报警阀间面积的确定：需按报警阀个数考虑，确定报警阀个数前暂按15~20㎡，报警阀间宜靠近消防泵房或跟泵房合并。
4．生活水箱间面积的确定：1.1）原则：需避开结构的梁、柱布置，由于单体下方地下室的柱子较多，基本满足不了大吨位生活水箱的布置，故生活水箱尽量布置在非单体下方地下室。
地下室排水方案
地下室排水施工方案
地下室排水施工方案
一、原因
1．地下室部分施工阶段，地下水较多。
2．原有集水坑、排水沟沟底标高高于基础梁底，基坑开挖后不能满足排水要求。
3．为保证地下室底板的施工质量需在现场修建集水坑。
二、施工方案
1．拆除原有排水沟。
2．排水沟和集水坑应设计在基础轮廓线外。
3．根据现场条件排水沟边缘紧靠坡面。
排水沟的高度500-600MM，坡度为5％。
4．集水坑的高度为1000MM，长1150MM，960MM
5．集水井和排水沟为M5水泥砂浆砌240砖墙，1：
2.5水泥砂浆抹灰，沟底100厚C10砼垫层，
以便于淤泥和杂物的清理。
三、潜水泵布置
由于现场排水条件的限制，需要配备12台潜水
泵，晴天安排4-5台水泵，雨天安排12台水泵
抽水，以满足现场要求为准。
须有效防止地下水
位过高对地下室整体结构不利，同时保证地下室
底板的正常施工。
四、平面布置详附图。
地下室集水坑的设置
6.当有-2层地下室时,重点放在-2层;但-1层相关部位也得设
地下室排水考虑顺:
1.确定排水内容:冲洗,消防,雨水.并确定水量.
2.根据平面布置和结构形式确定积水坑点数.
3.根据水量和排水坑点数确定潜污泵水量.
4.根据潜污泵5~10min排水量确定积水坑的有效容积.
5.根据建筑条件确定潜污泵扬程.
1.地下室的集水坑设于消防电梯,坡道入口必须设置;
2.在建筑专业设计地下排水明沟时也必须设;在生活消防水池及水泵房必须设;
3.人民防空地下室则在洗消室或密闭通道,生活水箱饮用水箱旱厕附近要设;
4.其它场所适当设置,一般30~50m长设一个;
5.集水坑容量一般1.5~2,0m3消防电梯应>=2.0m3;
民用建筑中集水坑的分类及设置
民用建筑中集水坑的分类及设置本文根据地下室污、废水的不同来源，对建筑地下室的排水种类、常用的排水方式进行了介绍，具体阐述了不同用途地下室集水坑的设置、尺寸、排水泵的选择等。
标签：地下室;集水坑;潜污泵;排水设计地下室排水设计是建筑给排水设计中的重要组成部分，根据地下室污、废水来源，具有下列功能的地坪宜设集水坑;1）汽车或自行车坡道在地下室的入口处[1];2）消防电梯井底旁边：地上建筑发生火灾时，消防用水沿着消防电梯井道、楼梯等流入电梯基坑;3）设备用房排水集水坑：包括湿式报警阀排水、消防水池溢流排水、水泵房事故排水、锅炉房设备废水等[2];4）地下室地面集水坑：此类集水坑很常见，地下车库均应设置用于排地面冲洗废水及火灾时消火栓、自喷等消防系统的消防用水;5）地下室生活排水集水坑：当地下室设置厨房、卫生间、淋浴间或洗衣房等房间时，生活污水需要排出地下室;6）人防集水坑：主要是人防口部洗、消排水及人防时人们的生活排水[3];7）敞开式采光井的下方;8）由于功能需要，有些需要局部下沉的房间。
1 排坡道雨水的集水坑汽车坡道和自行车坡道入口处的敞开面较大，下雨时会有飘雨和沿车道顺流至地下车库的雨水，由于大量雨水涌入地下室可能会造成较大损失，所以在车道上设置2 道或2 道以上的排水沟，首先要在坡道入口处设置雨水沟，防止雨水顺流进入地下室。
此部分被截留的雨水通过重力排至室外雨水檢查井。
其次在坡道转弯平台处设置集水坑。
再次在坡道终点设置雨水沟，将汇集的雨水就近排入集水坑，通过排水泵排至室外雨水检查井。
排除雨水的集水坑一般选用排水量大的潜污泵进行雨水提升，采用双泵轮流启动，可采用消防电源增加排水的安全性。
2 消防电梯集水坑当发生火灾时，灭火过程中会有大量的水流出，以一支水枪流量5L/s计算，10min就有3t水流出，一般灭火过程中，大多用两支水枪同时出水，随着灭火时间的增加，水流量不断增大，虽然电梯口设有挡水板，但要阻止在起火楼层控制水的流向和流量不进入电梯间是不可能的。
