铸铁闸门及螺杆式启闭机施工安装方案
(28)闸门及启闭机安装方案
（12）闸门及启闭机安装施工方案1）闸门安装本工程主坝放水塔进水口设计安装铸铁闸门（1.2×1.7m）一扇。
安装前应检查设备是否齐全，各部件在运输、存放过程中是否有损伤。
设备的安装标记是否与安装图相符。
对闸门部件或总体进行检查和必要的解体清洗。
对应灌注润滑油脂的部位进行灌注润滑油脂。
检测确定安装设备的中心线、高程、位置。
A、闸门埋件安装闸门埋件的安装精度是闸门活动自如、有效止水的关键。
而且二期混凝土浇筑后无法调整。
因此必须严格保证安装精度符合水工规范SLJ201-80、PLJ201-80的要求。
配合土建在混凝土预留闸槽中预埋铁。
闸门埋件安装前、预留闸槽中的模板等杂物必须清除干净。
一期混凝土的面全部凿毛，门槽断面尺寸，倾斜度和预埋铁的位置符合图纸的要求。
核对闸门埋件的规格与工艺图设计要求无误。
根据埋件制造图逐一检查各个构件的制造质量应符合规范的规定。
对不合格的闸门埋件进行更换，不合格的闸门埋件绝对不能安装，因浇筑混凝土后，无法调整。
闸门埋件安装工艺：放线→吊装就位→底座安装→技术复核→二期混凝土。
用经纬仪根据建筑轴线，将闸门槽中心线和闸门孔中心线，画在闸门平台上并弹上墨线。
用5kg线坠将闸门孔、槽中心线引至闸门槽底面，并弹出墨线。
若干组埋件可同时吊装就位，临时固定。
然后再用三角架立于闸门平台（或闸桥）吊着找正，以提高机械的使用率。
在底座上划出中心线。
找平、找正并用水平仪校好标高，底座是闸门的下止水口，工作面的水平度和标高尤其重要。
利用槽底的钢筋和埋铁固定焊牢。
埋件安装完后，合面复核一次精度，做出隐检记录。
并认真检查固定是否可靠，务必做到万无一失。
二期混凝土拆模后还应复核一次，做好记录。
二期混凝土应在埋件安装5-7天之内进行，过期或有剧烈碰撞应通知安装人员复核，混凝土的标号应符合设计规定，操作符合有关规程。
B、闸门门叶的安装（A）施工前的准备核对闸门门叶的规格与闸门埋件相符合。
根据制造图在自由状态下检查闸门门叶的制造质量，其偏差应符合规范的规定。

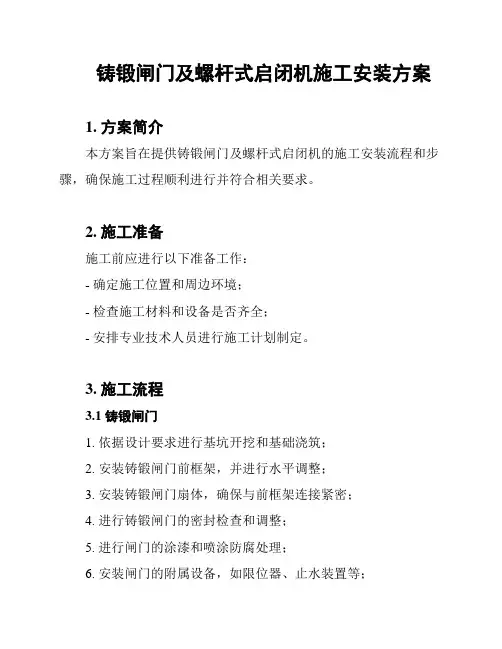

铸锻闸门及螺杆式启闭机施工安装方案
铸锻闸门及螺杆式启闭机施工安装方案1. 方案简介本方案旨在提供铸锻闸门及螺杆式启闭机的施工安装流程和步骤，确保施工过程顺利进行并符合相关要求。
2. 施工准备施工前应进行以下准备工作：- 确定施工位置和周边环境；- 检查施工材料和设备是否齐全；- 安排专业技术人员进行施工计划制定。
3. 施工流程3.1 铸锻闸门1. 依据设计要求进行基坑开挖和基础浇筑；2. 安装铸锻闸门前框架，并进行水平调整；3. 安装铸锻闸门扇体，确保与前框架连接紧密；4. 进行铸锻闸门的密封检查和调整；5. 进行闸门的涂漆和喷涂防腐处理；6. 安装闸门的附属设备，如限位器、止水装置等；7. 进行闸门的动态试验和功能检查；8. 完成闸门的调试和验收。
3.2 螺杆式启闭机1. 安装螺杆式启闭机底座，并进行水平调整；2. 安装螺杆式启闭机主体，并进行水平和垂直调整；3. 安装螺杆式启闭机的电动机和控制系统；4. 连接螺杆式启闭机与铸锻闸门的传动装置；5. 进行螺杆式启闭机的运行试验和调整；6. 完成螺杆式启闭机的调试和验收。
4. 安全措施在施工过程中，应注意以下安全事项：- 配备专业施工人员进行操作和指导；- 严格按照施工规范和标准操作；- 使用符合要求的施工材料和设备；- 保持施工现场的整洁和安全。
5. 监理和验收施工完成后，应进行监理和验收工作，包括：- 监督施工质量和安全；- 检查施工图纸和技术要求的执行情况；- 进行闸门和启闭机的功能测试；- 编制施工竣工资料和验收报告。
以上是铸锻闸门及螺杆式启闭机施工安装方案的主要内容。
详细的施工步骤和操作细节应根据实际情况进行调整和完善。

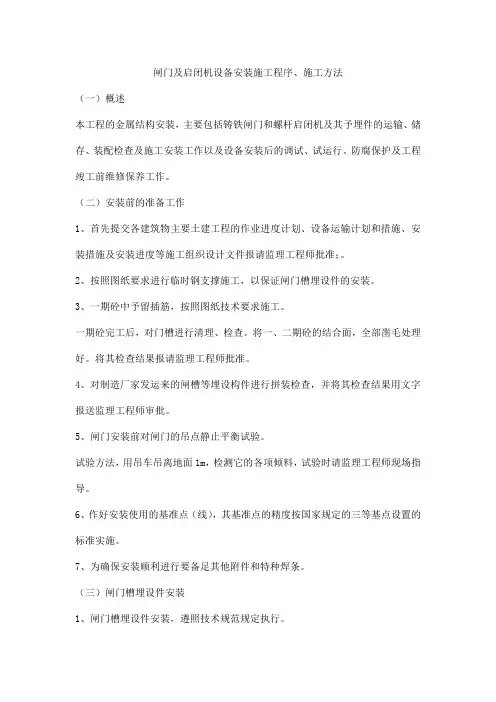

闸门及启闭机设备安装施工程序、施工方法
闸门及启闭机设备安装施工程序、施工方法（一）概述本工程的金属结构安装，主要包括铸铁闸门和螺杆启闭机及其予埋件的运输、储存、装配检查及施工安装工作以及设备安装后的调试、试运行、防腐保护及工程竣工前维修保养工作。
（二）安装前的准备工作1、首先提交各建筑物主要土建工程的作业进度计划、设备运输计划和措施、安装措施及安装进度等施工组织设计文件报请监理工程师批准；。
2、按照图纸要求进行临时钢支撑施工，以保证闸门槽埋设件的安装。
3、一期砼中予留插筋，按照图纸技术要求施工。
一期砼完工后，对门槽进行清理、检查。
将一、二期砼的结合面，全部凿毛处理好。
将其检查结果报请监理工程师批准。
4、对制造厂家发运来的闸槽等埋设构件进行拼装检查，并将其检查结果用文字报送监理工程师审批。
5、闸门安装前对闸门的吊点静止平衡试验。
试验方法，用吊车吊离地面1m，检测它的各项倾料，试验时请监理工程师现场指导。
6、作好安装使用的基准点（线），其基准点的精度按国家规定的三等基点设置的标准实施。
7、为确保安装顺利进行要备足其他附件和特种焊条。
（三）闸门槽埋设件安装1、闸门槽埋设件安装，遵照技术规范规定执行。
2、安装时专门架设测量仪器在旁，随时检测安装的精度。
3、安装门槽埋设件时，调集两个高级电焊工，进行焊接施工。
4、门槽埋设件的安装顺序为：底坎、反轨、测轨、护轨、胸墙、门槽附近钢护面。
5、埋件由人工抬运至工作面，链条葫芦作垂直起吊机具。
6、埋件安装前，门槽中的模板等杂物必须清除干净。
一、二期混凝土的结合面应全部凿毛，二期混凝土的断面尺寸和预埋锚板、锚筋的位置应符合设计图样要求。
7、埋件安装后，经检查合格，整理成果报监理工程师审批；在安装二期砼模板后，立即浇筑二期砼。
二期砼的配合比与闸室相同。
8、二期砼拆模后，要求表面光洁度与焊接的构件一致，若达不到光洁度要求必须用手砂轮机仔细打磨。
对埋件进行复测、并整理好记录，报送监理工程师审批。
（四）闸门安装1、用人工拖运至闸室顶部，在启闭机平台上立木推扒杆，用链条葫芦起吊，当闸门吊离闸室顶部后，用枕木两根横架闸门门槽上作支撑闸门。
铸铁阀门及螺杆式启闭机施工安装方案
铸铁阀门及螺杆式启闭机施工安装方案1. 简介本文档详细介绍了铸铁阀门及螺杆式启闭机的施工安装方案。
铸铁阀门作为一种重要的流体控制设备，螺杆式启闭机作为其驱动装置，施工安装过程中需遵循一定的步骤和标准，确保设备能够正常运行。
2. 施工准备在开始施工安装之前，需要进行以下准备工作：- 铸铁阀门和螺杆式启闭机的检查与验收- 施工场地的准备与清理- 工具和设备的准备- 施工人员的培训和安全意识教育3. 施工步骤3.1 铸铁阀门安装铸铁阀门的安装步骤如下：1. 根据设备图纸和要求，确定阀门的安装位置和方向。
2. 清洁阀门安装位置，并确保平整度和垂直度符合要求。
3. 使用合适的工具和设备，将阀门固定在安装位置上。
4. 进行密封测试，确保阀门的密封性能满足要求。
5. 进行电气接线和调试，确保阀门的控制系统正常工作。
3.2 螺杆式启闭机安装螺杆式启闭机的安装步骤如下：1. 根据设备图纸和要求，确定启闭机的安装位置和方向。
2. 清洁启闭机安装位置，并确保平整度和垂直度符合要求。
3. 使用合适的工具和设备，将启闭机固定在安装位置上。
4. 连接启闭机与铸铁阀门，并进行测试，确保启闭机的驱动功能正常。
5. 进行电气接线和调试，确保启闭机的控制系统正常工作。
4. 安全注意事项在施工安装过程中，需要注意以下安全事项：- 遵循安全操作规程，确保施工人员的人身安全。
- 使用防护设备，如安全帽、手套等。
- 确保工作场所通风良好，避免有害气体的积聚。
- 遵守电气安装规范，确保电气设备的安全使用。
5. 结论本文档提供了铸铁阀门及螺杆式启闭机施工安装方案的详细步骤和安全注意事项。
在实际施工中，需要严格按照相关要求进行操作，保证设备的安全和性能。
同时，施工过程中需注意人身安全和环境保护，确保施工工作的顺利进行。

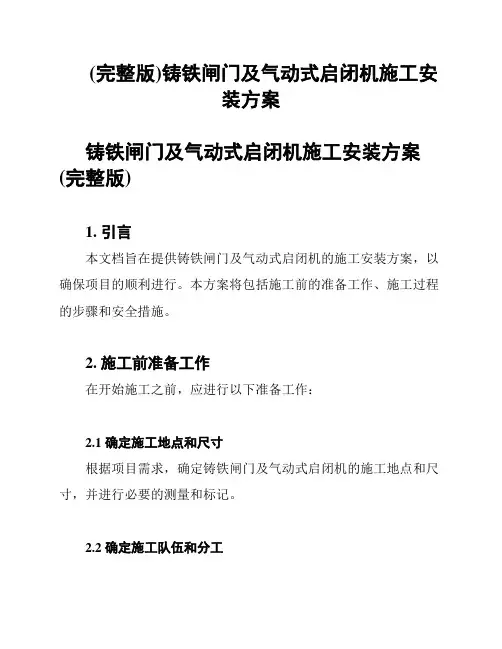

(完整版)铸铁闸门及气动式启闭机施工安装方案
(完整版)铸铁闸门及气动式启闭机施工安装方案铸铁闸门及气动式启闭机施工安装方案(完整版)1. 引言本文档旨在提供铸铁闸门及气动式启闭机的施工安装方案，以确保项目的顺利进行。
本方案将包括施工前的准备工作、施工过程的步骤和安全措施。
2. 施工前准备工作在开始施工之前，应进行以下准备工作：2.1 确定施工地点和尺寸根据项目需求，确定铸铁闸门及气动式启闭机的施工地点和尺寸，并进行必要的测量和标记。
2.2 确定施工队伍和分工组织合适的施工队伍，并明确每个人的分工和责任。
确保施工人员具有相关的技能和经验。
2.3 资料准备收集铸铁闸门及气动式启闭机的相关资料，包括施工图纸、技术规范和操作手册等。
确保施工人员熟悉并了解这些资料。
3. 施工过程本节将介绍铸铁闸门及气动式启闭机的施工过程步骤，确保按照正确的顺序进行施工。
3.1 基础施工首先，根据施工图纸和技术规范，进行基础的施工工作，包括挖掘基坑、浇筑混凝土等。
确保基础的稳固和可靠。
3.2 安装铸铁闸门根据施工图纸和操作手册，安装铸铁闸门。
确保铸铁闸门的位置、平衡和操作良好。
3.3 安装气动式启闭机根据施工图纸和操作手册，安装气动式启闭机。
确保启闭机的安装正确，并进行必要的调试和测试。
3.4 系统调试完成铸铁闸门及气动式启闭机的安装后，进行系统调试，确保闸门的启闭和操作正常。
3.5 完善安全措施在施工完成后，完善周围的安全措施，包括设置警示标识和防护设施，确保工作区域的安全性。
4. 安全措施在整个施工过程中，要保证安全第一，以下是施工过程中的安全措施：4.1 安全培训在施工前，对施工人员进行必要的安全培训，包括教育他们关于安全操作和急救措施。
4.2 个人防护施工人员必须佩戴适当的个人防护装备，如安全帽、手套和防护鞋等。
4.3 安全检查定期进行安全检查，确保施工现场的安全状况，及时解决存在的安全隐患。
5. 总结本文档提供了铸铁闸门及气动式启闭机施工安装方案的完整版，包括施工前准备工作、施工过程的步骤和安全措施。
铸铁闸门及螺杆式启闭机施工安装方案
铸铁闸门及螺杆式启闭机施工安装方案1. 引言铸铁闸门及螺杆式启闭机被广泛应用于水利工程、发电厂和水处理设施中。
本文档旨在提供一套清晰的施工安装方案，以确保安装过程顺利进行，并最大程度地确保设备的运行稳定与安全。
2. 施工准备在开始施工安装之前，我们需要进行以下准备工作：2.1 设备检查确保所使用的铸铁闸门及螺杆式启闭机符合设计要求，并进行全面的检查。
检查项包括但不限于：外观完好无损、零部件完整、润滑良好等。
2.2 施工材料准备准备施工所需的材料，包括但不限于：螺栓、螺母、垫圈、润滑油等。
确保这些材料符合相关标准，并满足工程设计要求。
2.3 施工设备准备准备施工所需的设备，包括但不限于：起重机、焊接机、测量工具等。
确保这些设备处于正常工作状态，并进行必要的维护和校准。
2.4 安全准备确保施工现场具备必要的安全措施。
包括但不限于：安全帽、安全绳、防护网等。
并请工作人员参加安全培训，熟悉安全操作规程。
3. 施工步骤3.1 基础施工根据设计要求进行基础施工，包括但不限于：挖掘基坑、浇筑混凝土、布设钢筋等。
3.2 安装铸铁闸门按照以下步骤进行铸铁闸门的安装：3.2.1 定位和固定将铸铁闸门放置在预定位置，根据设计要求进行精确定位。
使用螺栓、螺母和垫圈固定铸铁闸门。
3.2.2 连接液压系统根据设计要求，将液压缸与铸铁闸门连接。
确保连接牢固，并进行液压系统的压力测试。
3.3 安装螺杆式启闭机按照以下步骤进行螺杆式启闭机的安装：3.3.1 安装机构将螺杆式启闭机机构与铸铁闸门连接。
确保连接牢固，并进行机构的动力测试。
3.3.2 安装驱动装置按照设计要求，安装螺杆式启闭机的驱动装置。
包括但不限于：电动机、减速器等。
确保驱动装置与机构之间的连接可靠，且驱动装置处于正常工作状态。
3.4 调试和测试完成铸铁闸门及螺杆式启闭机的安装后，进行以下调试和测试：3.4.1 机械调试确保铸铁闸门的启闭灵活、平稳，螺杆式启闭机机构运行正常，并进行必要的调整。
铸铁闸门及螺杆启闭机安装
铸铁闸门及螺杆启闭机安装随着工业和民用建筑的发展，越来越多的场合需要使用大型的闸门来控制水流或其他物流的流动。
铸铁闸门作为其中一种常见的闸门类型，具有质量高、使用寿命长、耐腐蚀等优点，因此得到了广泛的应用。
本文将介绍铸铁闸门及螺杆启闭机的安装步骤。
购买材料与准备工具在进行铸铁闸门及螺杆启闭机的安装之前，需要准备所需的材料和工具，具体如下：•铸铁闸门和螺杆启闭机•手工工具（锤子、扳手、螺丝刀等）•电动工具（打孔机、电钻等）•螺栓、螺母等连接件•固定设备（钢管、锚固件等）以上材料和工具的标准和数量应根据具体的需求进行选择。
安装铸铁闸门1.安装前检查闸门是否完好无损，如有损坏应进行修理或更换。
2.在所安装的位置测量闸门的尺寸，确定安装的位置是否正确。
3.挖掘地基深度，确保闸门可以完全嵌入地面，以免因风雨等原因导致闸门倾斜。
4.在地基中央挖掘一个坑，在闸门的位置上部填充细砂，以便于闸门在地基内沉积。
5.将闸门平稳地放在填好砂的地基上。
如果闸门过重，则需要使用机械设备进行安装。
6.确定闸门与填好砂的地基之间安装螺栓和螺母，将其固定在地面上。
安装螺杆启闭机1.在闸门的两侧上下分别使用打孔机打孔，为螺杆安装创造方便。
2.使用打孔机按照说明书上的要求，在所打孔位置上安装螺杆。
3.在铸铁闸门的开口处连接螺杆和闸门，连接后应保持螺杆正常摆动。
4.将螺杆的一侧与转动机构连接，并安装相关电器设备。
5.连接电路，并先使用电机手动试运行一段时间，以确保电器设备是否正常运行。
6.将已经安装好的螺杆启闭机固定在地面上，并调整到正确的位置。
安装注意事项1.在安装铸铁闸门和螺杆启闭机时，必须使用合适的工具和设备进行操作，以避免意外事故的发生。
2.所有螺栓、螺母和螺杆连接件都应按照相应的规范和标准进行连接和固定，以确保连接件的牢固度和安全性。
3.在安装铸铁闸门时，应遵循相关的安装规范和标准，以确保其安全性和稳定性。
4.在安装螺杆启闭机时，应选择适当的转动机构和电器设备，并按照相关的安全操作规程进行操作。
完整版铸铁闸门及螺杆式启闭机施工安装方案
5.11 闸门及启闭机施工闸门制造闸门制造按施工图纸招标文件要求及相关闸门制造的规定规范履行。
制作方案闸门制造在吻合设计要求的制造资质等级的闸门制造单位定制。
闸门安装及调试⑴ 闸门安装程序（闸门安装程序流程图）⑵闸门埋件安装工艺闸门埋件的安装精度是闸门活动自如、有效止水的关键，并且二期砼浇筑后没法调整，所以，一定严格保证安装精度吻合设计要求及相关规范要求。
①放线：用经纬仪依据建筑物的轴线，将闸门槽中心线和闸门孔中心线画在闸门平台上并弹上墨线，依照土建供给的标高点，在闸墩的下部做出标高标志。
②底座安装：底座是闸门的下止水口，工作面的水平度和标高特别重要，为此，应在底座上划出中心线，并用水平仪进行找平、找正、校好标高。
③墩埋件的安装：墩埋件吊装就位后，先把找正样板安装在闸门平台上，在墩埋件上下两端互成90°的方向安装高速螺栓，并用钢丝找正墩埋件，其序次为：利用调整螺栓先同时找正 2 个下游墩埋件，而后找正 2 个上游墩埋件。
先找墩埋件的上、下两端，再复核中间各点（每1～1.5m 测一点）。
⑶ 闸门门叶安装①闸门门叶安装工艺静均衡试验→防腐涂漆→导轮注油→安装止水橡皮→闸门安装②吊装就位：因为闸门较重，施工中依据实质状况采纳行车吊装。
闸门安装用行车从闸门安装孔内放入，行车的钩绳提早改为单抽以保护吊装高度，同时提升效率，行车的作业地点在闸门平台上。
安装前，应派人除去闸室及埋件的全部阻碍物得以测底槛平直度，以闸室中心线复测门槽内侧出水座、侧滚轮座的宽度、平直度，做好检测记录，吊运过程中如有变形，在安装进行完全办理。
③门叶安装就位在槛上放两根相同高程道木，防范闸门吊入门槽内降落时，门叶底缘与底槛相碰，待门叶降落到必定地点后再撤去道木，待门叶放究竟后，调整双侧，使止水压缩量应相同，底止水橡皮与底槛接触优异，底止水橡皮压缩量吻合要求，并做好检测记录。
闸门安装程序流程图准备技术文件配合土建预埋施工准备熟习图纸准备机具检查门槽土建质量剔除砼毛面清理门槽杂物构底安上 门技埋放墩二下件座 埋 装楣术件游件墩期检安就样埋 安复安件 线位砼找查装板正装 核 装防腐涂漆安止水橡皮门叶检查静均衡试点导轮加油门叶检查门叶安装启闭机安装闸门试验 安启闭机④在启闭机安装前， 若条件允同意用暂时起吊设备把门叶上下启动调整， 若无条件，待启闭机安装好后再进行闸门调试直至闸门启闭机安稳、 无震动、无异常声，止水橡皮压缩优异， 无缝隙，做好安装检测资料报业主和监理工程师查收认同，在调试过程中各转动部位加注润滑油， 并向轨道与橡皮接触处冲水保护止水橡皮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工
5.11.1闸门制造
闸门制造按施工图纸招标文件要求及有关闸门制造的规定规范执行。
5.11.2制作方案
闸门制造在符合设计要求的制造资质等级的闸门制造单位定制。
5.11.3闸门安装及调试
⑴闸门安装程序（闸门安装程序流程图）
⑵闸门埋件安装工艺闸门埋件的安装精度是闸门活动自如、有效止水的关键，而且二期砼浇筑后无法调整，因此，必须严格保证安装精度符合设计要求及相关规范要求。
①放线：用经纬仪根据建筑物的轴线，将闸门槽中心线和闸门孔中心线画在闸门平台上并弹上墨线，依据土建提供的标高点，在闸墩的下部做出标高标记。
②底座安装：底座是闸门的下止水口，工作面的水平度和标高尤其重要，为此，应在底座上划出中心线，并用水平仪进行找平、找正、校好标高。
③墩埋件的安装：墩埋件吊装就位后，先把找正样板安装在闸门平台上，在墩埋件上下两端互成90°的方位安装高速螺栓，并用钢丝找正墩埋件，其顺序为：利用调整螺栓先同时找正2个下游墩埋件，然后找正2个上游墩埋件。
先找墩埋件的上、下两端，再复核中间各点（每1～1.5m测一点）。
⑶闸门门叶安装
①闸门门叶安装工艺
静平衡试验→防腐涂漆→导轮注油→安装止水橡皮→闸门安装
②吊装就位：由于闸门较重，施工中根据实际情况采用行车吊装。
闸门安装用行车从闸门安装孔内放入，行车的钩绳提前改为单抽以保护吊装高度，同时提高效率，行车的作业位置在闸门平台上。
安装前，应派人清除闸室及埋件的一切障碍物得以测底槛平直度，以闸室中心线复测门槽内侧出水座、侧滚轮座的宽度、平直度，做好检测记录，吊运过程中若有变形，在安装进行彻底处理。
③门叶安装就位在槛上放两根同等高程道木，防止闸门吊入门槽内下降时，门叶底缘与底槛相碰，待门叶下降到一定位置后再撤去道木，待门叶放到底后，调整两侧，使止水压缩量应相同，底止水橡皮与底槛接触良好，底止水橡皮压缩量符合要求，并做好检测记录。
闸门安装程序流程图
④在启闭机安装前，若条件允许可用临时起吊设备把门叶上下启动调整，若无条件，待启闭机安装好后再进行闸门调试直至闸门启闭机平稳、无震动、无异常声，止水橡皮压缩良好，无间隙，做好安装检测资料报业主和监理工程师验收认可，在调试过程中各转动部位加注润滑油，并向轨道与橡皮接触处冲水保护止水橡皮。
⑷ 闸门的调试
闸门安装完毕后，应对闸门进行无水情况下和静水全行程启闭调试。
通过调试应做到：
启闭机安装 闸门试验 安启闭机
构 件 检 查
放 线
底 座 安 装
墩埋件就位
安 装 样 板
上下游墩埋件找正
门 楣 安 装
技 术 复 核
二 期 砼
埋 件 安 装
门叶检查
静平衡试点
防腐涂漆
安止水橡皮
导轮加油
门叶检查 门叶安装
准备技术文件
熟悉图纸
检查门槽土建质量 剔除砼毛面 清理门槽杂物 施工准备
准备机具
配合土建预埋
无水情况下，滑道或滚轮运行时应无卡阻现象；偏心滚轮踏面经调整均在同一平面上，且与轨道接触良好；双吊点闸门的同步满足设计要求。
在闸门全关位置，水封橡皮无损伤，漏光检查合格，止水严密。
在本项试验的全过程中，必须对水封橡皮与不锈钢水封座板的接触面采用清水冲淋润滑，以防损坏水封橡皮。
②静水情况下的全行程启闭调试应无水试验合格后进行。
试验、检查内容与无水试验相同（水封装置漏光检查除外）。
5.11.4手电两用启闭机安装及调试施工
5.11.4.1手电两用启闭机安装
(1) 手电两用启闭机安装应按制造厂提供的图纸和技术说明书要求进行安装、调试和试运转。
安装好的启闭机，其机械和电气设备等的各项性能应符合施工图约及制造厂技术说明书的要求；
(2) 安装启闭机的基础建筑物，必须稳固安全，机座和基础构件的砼应按施工图纸的规定浇注，在砼强度尚未达到设计强度时，不准拆除和改变启闭机的临时支撑；
(3) 启闭机设备的安装应按DL/T5019-94有关规定进行；
(4) 电气设备的安装均按施工图纸、制造厂技术说明书的规定执行，全部电气设备应可靠接地；
(5) 启闭机安装完毕后均对启闭机进行清理，修补已损坏的保护油漆，并灌注润滑脂；
(6) 启闭机安装完成后，要进行空载试验、带荷载试验，试验均应符合施工图纸和DL/T5019-94的相关规定。
(7) 安装后手电两用启闭机座的纵横向中心线与闸门吊耳实际位置的起吊中心线的距离偏差控制在±2mm之内，高程偏差不超过±5mm。
(8) 机座与基础板紧密接触，其间隙在任何部位都不超过0.5mm。
(9) 螺杆安装，其外径母线直线度公差小于1000：0.6，且全长不超过杆长的4000：1。
