汽车电气故障诊断与修复 (11)[34页]
汽车电器故障检测与维修分析
汽车电器故障检测与维修分析冯南山(广东轻工职业技术学院,广东广州528225)摘要:随着我国经济的快速发展及科学技术的日新月异,汽车工业也得到了快速的发展㊂汽车在提高人们生活出行水平的同时,出现了保养难的问题㊂电气化及自动化在汽车行业得到普遍应用,但电器故障的检测与维修有着很高的要求㊂有调研报告显示,在车辆使用周期中,汽车保养问题大多与电器的检测及维修相关㊂为此,阐述汽车电器故障的特点,对于常见故障原因及种类进行详细分析与研究,并提出相应的维修策略㊂关键词:汽车电器故障;检查与维修;维修策略;电气系统0 前言作者简介:冯南山(1983 ),男,本科,实验师,主要研究方向为机械设计及自动化㊂现代汽车电子装置的特点,主要表现在功能集约化㊁管理电子化和接线标准化,在分析汽车电器故障的特点时,必须掌握汽车电器及其电子设备的这些基本特性㊂所以在检测汽车电器时,不但需了解汽车电器的基本工作机理,也需了解检测的基本方式,以便准确地找到故障点及损坏的主要元件[1]㊂对于现代车辆电气系统,除了具备普通车辆电气系统的共性以外,还有2个电源,即蓄电池和发电机㊂汽车电系的标称电压有3种档次,分别是6V ㊁12V 和24V ,具有低压直流的特性㊂由于汽车电系的供电装置较多,为使电器彼此独立㊁便于管理,同时也增加线路的安全性,所有供电装置与电源均为串联连接,将金属机体作为公共导线用,电源和用电装置的另1个电极用引线相连,该方式为单线制,具有串联单线的特性,负极搭铁㊂为了降低蓄能池用电缆端子与车架连接产生的电化学污染,增加搭铁的安全性,确保技术标准统一,应采用负极搭铁㊂1 汽车电器系统随着科学技术的日新月异,电器化被普遍应用于汽车行业㊂电气系统在汽车中占较高,其对于车辆的正常使用及舒适度有很强的限制作用㊂随着车辆新型机械结构与电子装置的不断出现,提升对车辆综合性能的需求,使汽车的电器系统发生了本质改变,导致车辆故障多样化和复杂化㊂电气故障越来越受到重视,因此对相关技术人员及电器修理水平的要求也提高到新的层面,要求技术人员具备一定的修理能力和保养能力㊂对汽车电器系统的故障分析有助于驾驶员及维护人员从整体上把控汽车电器,有利于其快速对相关故障进行维修㊂本文通过对车辆发动机与调节装置㊁车辆电瓶与起动机㊁车辆发动机点火系统与电控燃料喷射系统㊁车辆电子电路及仪器等,分析现代汽车中常见故障的原因,使人们进一步了解现代汽车的电器故障㊂2 汽车电器故障特点随着国民生活水平的提高,汽车已成为大众商品㊂现代汽车品质越来越好,功能越来越强大,智能化程度也越来越高,驾驶员应掌握汽车电器的故障特性,主动预防故障发生,同时定期检测车辆电器设备的正常运用状况,以减少事故发生的概率㊂现代汽车电子装置的优势主要体现在功能集约化㊁管理数字化和连接标准化上,这增加了电器维护的重复性和困难性㊂作为其中的关键部分,电容器有很大概率被击穿,且被击穿后会表现为短接㊁通断等多种形式㊂由过电压及过电流造成的集成电路故障通常是不可逆转,甚至无法修复的,因此继电器经常出现绝缘老化㊁接收时线圈容易烧断㊁短接时无法调整初始动作90汽车与新动力电压等故障,这种线路会因过热或外部保护层老化而粘连在一起,造成短路或产生火花,甚至发生接地松脱㊁接触不良等状况,均会对车辆的正常使用造成极大危害,但一般情况下,上述问题不是由于元器件所引发的㊂汽车电控系统故障往往具有多样性㊁复杂性㊁隐蔽性等特点,很难检测并判断系统发生故障的部位及原因㊂一般情况下,汽车电控系统发生故障时,汽车电控系统容易出现过热㊁过电压及过电流所引起的元件击穿㊁击穿短接通断等故障㊂车辆电路故障时,易产生过电压或过电流击穿等现状,且无法很好地被修复㊂同时,在汽车电器系统的应用过程中难免产生原材料衰老的现状,当电容量降低或采用晶体管数量测电时,电阻的阻值也会发生改变,绝缘体的电阻系数会大大降低,同时原材料衰老会引起汽车电器控制系统线路不好,导致发生线路故障[2]㊂3汽车电气故障的种类和原因除了常见的线路故障㊁元件老化问题之外,还有渐变性及突发性这2种故障㊂使用年限的横向拉伸,对于各种元件及电气线路的利用越来越多,导致其磨损也逐渐增加,这种周期较长的故障属于渐变性故障㊂突发性故障主要是由系统线路的断路和短路造成的,其故障周期比渐变性故障短,具有突发性㊂汽车电器控制系统的主要线路故障,包括整体性及破坏性故障㊂对于电子元件㊁线路等系统故障不造成整体破坏的问题属于整体性的;对于电子元件及线路装置等造成全局破坏等的问题属于破坏性故障㊂线路上的故障大多是由电源出现供电延缓㊁线路受阻,电器的使用环境过于恶劣,以及使用过于不合理等因素造成的㊂随着经济的快速发展,车辆的逐年增多,电器的频繁使用,电气故障逐渐呈多元化和复杂化的趋势,维修人员应把控好电器的维修步骤及工作原理,对于故障出现的原因和特性进行分析㊁总结,对于汽车电器维修及检测的基本准则做到心中有数,采用正确的维修手段,使汽车电器得到科学合理的保养,从而延长汽车电器的使用寿命㊂4汽车电器故障的维修方法与维护措施由于汽车电器设备的使用环境存在不确定性,且前期对于汽车的制造缺陷及功能质量存在不确定性,对汽车电器的检测与维修提出了更高的要求㊂随着汽车使用年限的横向拉伸,汽车会出现各种各样的故障,尤其是电气线路老化等常见且无法避免的故障㊂因此,应定期保养汽车,一旦出现系统故障灯,应立即进行相应的维修㊂4.1故障维修原则故障检测应根据故障情况确定电气设备是否可以继续使用,并采取适当的方法排查故障,评估设备的损坏程度和功能,选择科学有效的维护方法㊂4.2了解仪表用途汽车配有油压表㊁转速表㊁静电表㊁水温表㊁电压表㊁汽油表等仪表,并安装了特殊的警告装置,可通过监测上述仪表和警告装置分析故障原因㊂例如,电流表装置可用于控制电器系统的电压状态,评估是否存在低压接地的情况㊂同时可以根据安装在车辆上的电压表和其他仪表,以及警告装置检测起动马达㊁蓄电池和其他设备的电路状态[3]㊂4.3更换元件检测法维修汽车电器设备时,故障范围可能较广,在此情况下,可以更换汽车电器备元件限制范围,定位故障并完成修复㊂4.4试灯检测法在故障检查过程中,可使用车灯检测测试灯,并监测灯泡的亮度,以确定在车辆电器设备中是否存在断路情况㊂4.5防潮湿腐蚀电路在车辆使用过程中,经常出现发动机不易起动或电机无力起动的情况,这些问题大多是由于车辆点火系统潮湿造成的㊂所以如出现了上述状况,应在车辆完全熄火后静置一段时间,用干布擦拭潮湿处,然后送到车辆维修厂检测㊂针对因汽车零件老化漏电产生的故障,则必须进行检测㊂4.6维修方法及措施汽车电器的维修方法包括评经验判断㊁仪表判断㊁短路试验㊁高压试火㊁元件更换㊁试灯检查㊁专用仪器等㊂当全面分析汽车电器故障特征后,在保养车辆时可以对症下药,按照车辆电器设备显示的故障特征制定相应的保养对策,以便提升保养效果,降低保养成本,在此过程中,检测工作非常关键㊂4.6.1直观诊断排除故障直观快速诊断方法是检测㊁判断并消除汽车电器91汽车与新动力系统故障的第1步,这是最简便㊁生产成本最低的检查环节,基本不需要其他检查装置㊂直观快速诊断方法主要依靠专业汽车检测人员累积的直接经验来检测并消除车辆故障㊂当汽车电器内部产生问题时,通常会产生冒烟㊁异响㊁高温等异常现象,具有足够经验的检测人员通过用眼看㊁耳听㊁鼻闻便能检测汽车电器的内部情况,发现产生问题的部件,以便迅速采取最有效的措施,避免了问题继续扩展,进而确定内部问题存在的根本原因[4]㊂4.6.2 搭铁试火找出故障原因诊断工作是汽车维修的前提条件,只有做好诊断工作,才能提高汽车修理工作的效率㊂针对不同问题及汽车故障的外在现象特点,采用不同的检查手段㊂搭地铁或试火快速检查方法,是汽车修理工人常使用的检查故障方式,即拆下车辆供电装置的输出部分线头,直接触碰车辆的各金属部件,再通过产生的火花判断故障类型㊂该方式看似简单,但对汽车修理工人的经验有极高要求㊂断路诊断法主要针对车辆电路中发生搭铁短路时产生的故障,是汽车修理工人使用频率很高的一种检测方式,具有较强的实用价值㊂4.6.3 试灯诊断判断故障状况试灯快速诊断方法,主要是指使用一种汽车灯具作为试灯,通过观测试灯亮或不亮,诊断车辆集成电路的故障状态㊂该方式特别适用于无法短路或装有电子元件的电器㊂4.6.4 透过现象看本质汽车电器设备出现故障的原因较多,为了从根本上解决问题,应该认真思考引发故障的真实根源,为维修人员提供更有效的信息资源[5]㊂服务技术人员应学会通过问题看实质,找出问题的根本原因,选择最合理的诊断措施,一方面减少维护成本,提升服务效果与品质;另一方面可以增加客户对自身售后服务的信心,增强企业发展实力,为用户带来最优质的售后服务㊂5 结语由于汽车在使用过程中会产生各种电子电器故障,不但影响车辆的安全运行,而且会对驾驶者或乘客的健康生活产生威胁㊂因此,分析㊁研究车辆电器故障的特点,并根据其产生故障的原因及时采取预防和补救措施显得尤为重要㊂参 考 文 献[1]喻国伦,吴震,蔡恒.汽车电子电器故障检测技术研究[J ].魅力中国,2020(11):345-346.[2]黄乾.关于汽车电子电器故障检测技术的分析[J ].科学与信息化,2019(31):69.[3]霍海波.汽车电子电器故障检测技术研究[J ].中国新技术新产品,2019(18):63-64.[4]关文举.关于汽车电子电器故障检测技术的研究[J ].山东工业技术,2018(4):56.[5]李远军.汽车电子电器故障检测技术应用研究[J ].时代农机,2017,44(12):83.92汽车与新动力。
《汽车电器设备构造与检修(第2版)》--第11章 汽车电气设备线路
11.2.1 汽车电路图的种类
1）全车电路原理图 全车电路原理图如图11-23所示，有如下特点： ①在图上按各电气系统进行分区。 ②用电器符号表达各种电器部件。 ③电源线在图上方，搭铁线在图下方，电流方向自上而下。电路图中电器 串、并联关系清楚，易于识读。 ④各电器依据工作原理，在图中合理布局，使各系统处于相对独立的位置， 从而易于对各用电设备进行单独的电路分析。 ⑤各电器旁边标注电器名称及代码（如控制器件、继电器、过载保护器件、 用电器、铰接点及搭铁点等）。 ⑥所有开关及用电器均处于不工作的状态，例如点火开关是断开的，发动 机不工作，车灯关闭等。 ⑦导线标注有颜色和规格代码，有些车型还标注有该导线所属电器系统的 代码。根据以上标注，易于对照定位图找到该电器或导线在车上的位置。
用于多个控制器件控制同一用电器。
11.1.3 继电器
继电器的连接方式有接柱式和插接式两种。接柱式继电器触点容量可 做得较大，在国产车的起动电路、喇叭电路很常见，但是连接繁琐，正逐 渐为插接式继电器所取代。插接式继电器因安装方便、体积较小，在国外 和国产新型汽车上得到了广泛地应用。插接式继电器的外形和内部结构、 接线端子如图11-10所示。
颜色
茶 绿 红 黑
尺寸（mm）
0.3 0.5 0.85 1.25
心线结构
长度1m时的电 阻值（Ω）
连续通电电流 （A）
5s以内熔断时 的电流（A）
ф0.32×5股
0.0475
13
ф0.32×7股
0.0325
20
ф0.32×11股
0.0205
汽车电气故障排查和修复的步骤
汽车电气故障排查和修复的步骤汽车电气故障是汽车维修中常见的问题之一，它涉及到车辆的电路、电器设备和控制系统等方面。
能够熟练掌握汽车电气故障排查和修复的步骤，对于解决车辆故障至关重要。
下面将详细介绍汽车电气故障排查和修复的步骤。
一、了解故障现象和故障诊断准备工作了解故障现象是排查和修复汽车电气故障的第一步，可以从车主口中或者通过仪表盘上的警告灯等获取相关信息。
在开始排查之前，还需要准备一些扳手、电压表、电线等工具。
二、检查电池和继电器1. 使用电压表检测电池电压是否正常。
2. 检查电池端子是否紧固，电池电解液是否充足。
3. 检查发动机室内的继电器和保险丝是否烧毁或松动。
三、检查电路连接和线束1. 排查是否存在松动、断裂或腐蚀的连接线。
2. 检查线束是否有损坏或被压扁的情况。
3. 检查线束是否遭受潮湿或过热。
四、检查开关和传感器1. 检查车辆开关是否正常工作，如制动开关、点火开关等。
2. 检查车辆传感器是否工作正常，如氧气传感器、油压传感器等。
五、使用故障诊断仪1. 连接故障诊断仪到车辆的OBD接口，并读取故障码。
2. 根据故障码，查找相关的故障解决方案。
六、使用电压表测量电压1. 根据电路图，找到相关的电线和连接点。
2. 使用电压表测量电路中的电压，以确定是否存在电压异常。
七、故障排除与修复1. 根据前面的检查结果，逐步排查和修复故障。
2. 修复方法可以使用更换损坏部件、修复受损的线路或清洗连接点等手段。
八、再次测试和验证1. 修复故障后，再次使用故障诊断仪读取故障码，确保故障得到彻底修复。
2. 对修复后的相关部件进行功能测试，确保其正常工作。
九、整理工作和客户交付1. 清理工作现场，整理工具和材料。
2. 将修复情况和相关维修记录告知车主，并将车辆交还给车主。
总结：汽车电气故障排查和修复的步骤包括了解故障现象和准备工作、检查电池和继电器、检查电路连接和线束、检查开关和传感器、使用故障诊断仪、使用电压表测量电压、故障排除与修复、再次测试和验证，以及整理工作和客户交付。
汽修电气故障处理方案
汽修电气故障处理方案随着汽车技术的不断发展，很多汽车的装配件都是由电气元件控制的，例如启动机、照明灯、空调、音响等等。
由于复杂的电气系统和用于控制它们的电脑系统的存在，汽车出现电气故障变得越来越常见。
那么，在面对电气故障时，我们应该怎么办呢？1. 诊断电气故障首先，我们需要检查问题。
在测量和测试之前，检查所有熔断器，特别是starter继电器和电池熔断器是否正常。
检查所有熔断器，特别是于充电和启动电路相关的熔断器，也应检查正常工作。
一旦确定熔断器没有问题，检查电池和电动机是否正常。
如果电池和电动机都已经检查过，则需要查看整个电气系统。
可以使用汽车电气图和芯片板电源图来检测电气系统，两者都具有查找电气故障的特点。
通过使用这些工具，技术人员应该检查所有可用电气容器和开关是否正常，所有线路是否正常连接，是否存在隐视短路以及任何其他可视货物是否存在的痕迹。
幸运的是，现代汽车诊断仪器技术成熟，可以减轻师傅的压力。
如果您没有在汽车维修方面的经验，建议使用汽车诊断仪来诊断电气故障。
2. 更换受损元件一旦确定了故障的位置，就需要更换损坏的元件。
在更换元件时，必须确保使用正确标称的元件来代替损坏的元件，否则会导致进一步的损坏。
最好选择品牌有保障的元件，并搭配适当的工具和保护设备，以确保装配的元件是完好无损的。
3. 校对电气系统在更换元件后，必须校对整个电气系统，以确保元件应用正确。
有两个方法可用于校准电气系统：手动和自动校准。
手动校准需要手动处理多个元件，并使用电气图纸和测试装置来校准整个电气系统。
自动校准的方案通常由汽车诊断计算机来控制。
无论运行哪种校准方案，都必须确认整个电气系统重新设置为新装的元件，并且所有部件都恢复了正常功能。
4. 维护电气系统为避免汽车电气元件受到损坏，必须保持汽车电气系统的良好工作状态。
为此，建议定期保养和检查汽车的电器系统。
建议可以根据汽车的使用习惯与保养建议进行定期的检查与维护，一般建议周期为3-6个月左右。

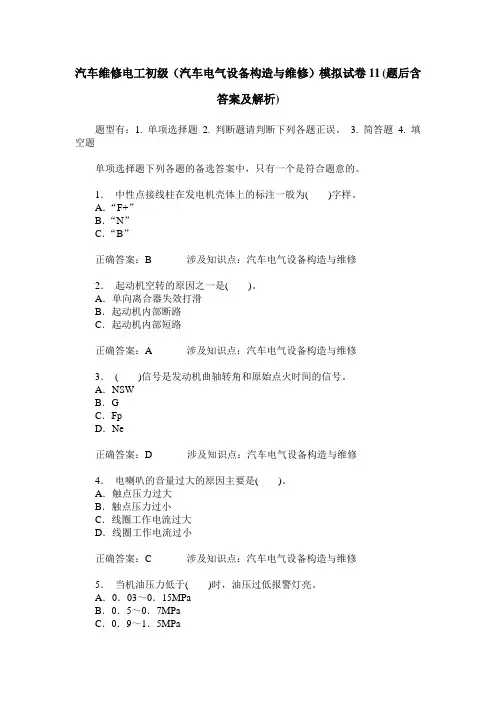

汽车维修电工初级(汽车电气设备构造与维修)模拟试卷11(题后含答
汽车维修电工初级（汽车电气设备构造与维修）模拟试卷11(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。
3. 简答题 4. 填空题单项选择题下列各题的备选答案中，只有一个是符合题意的。
1．中性点接线柱在发电机壳体上的标注一般为( )字样。
A．“F+”B．“N”C．“B”正确答案：B 涉及知识点：汽车电气设备构造与维修2．起动机空转的原因之一是( )。
A．单向离合器失效打滑B．起动机内部断路C．起动机内部短路正确答案：A 涉及知识点：汽车电气设备构造与维修3．( )信号是发动机曲轴转角和原始点火时间的信号。
A．NSWB．GC．FpD．Ne正确答案：D 涉及知识点：汽车电气设备构造与维修4．电喇叭的音量过大的原因主要是( )。
A．触点压力过大B．触点压力过小C．线圈工作电流过大D．线圈工作电流过小正确答案：C 涉及知识点：汽车电气设备构造与维修5．当机油压力低于( )时，油压过低报警灯亮。
A．0．03～0．15MPaB．0．5～0．7MPaC．0．9～1．5MPaD．0正确答案：A 涉及知识点：汽车电气设备构造与维修6．电动泵的喷射压力约为( )kPa。
A．50～68B．70～88C．90～108正确答案：B 涉及知识点：汽车电气设备构造与维修7．汽车行驶时，为了防止电解液溢出，应将其加液孔封闭。
( )A．正确B．错误正确答案：B 涉及知识点：汽车电气设备构造与维修8．为了对发电机强制通风散热，在前后壳体开有通风口。
当皮带盘与风扇一起转动时，靠风扇的离心作用，使空气从后端盖进风口流入，经发电机内部从前端盖出风口流出。
( )A．正确B．错误正确答案：A 涉及知识点：汽车电气设备构造与维修9．诊断充电系故障时，可以允许在发电机中、高速运转时短路调节器上的磁场绕组接线柱。
( )A．正确B．错误正确答案：B 涉及知识点：汽车电气设备构造与维修10．直流串励式电动机具有轻载转速高，重载转速低的转速特性。

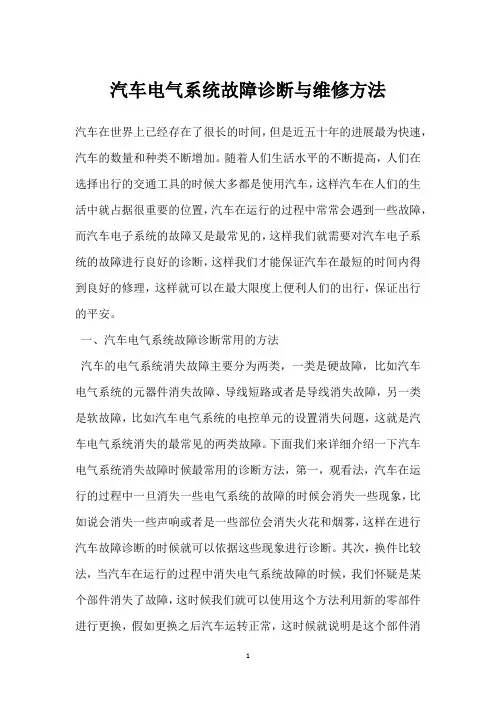

汽车电气系统故障诊断与维修方法
汽车电气系统故障诊断与维修方法汽车在世界上已经存在了很长的时间，但是近五十年的进展最为快速，汽车的数量和种类不断增加。
随着人们生活水平的不断提高，人们在选择出行的交通工具的时候大多都是使用汽车，这样汽车在人们的生活中就占据很重要的位置，汽车在运行的过程中常常会遇到一些故障，而汽车电子系统的故障又是最常见的，这样我们就需要对汽车电子系统的故障进行良好的诊断，这样我们才能保证汽车在最短的时间内得到良好的修理，这样就可以在最大限度上便利人们的出行，保证出行的平安。
一、汽车电气系统故障诊断常用的方法汽车的电气系统消失故障主要分为两类，一类是硬故障，比如汽车电气系统的元器件消失故障、导线短路或者是导线消失故障，另一类是软故障，比如汽车电气系统的电控单元的设置消失问题，这就是汽车电气系统消失的最常见的两类故障。
下面我们来详细介绍一下汽车电气系统消失故障时候最常用的诊断方法，第一，观看法，汽车在运行的过程中一旦消失一些电气系统的故障的时候会消失一些现象，比如说会消失一些声响或者是一些部位会消失火花和烟雾，这样在进行汽车故障诊断的时候就可以依据这些现象进行诊断。
其次，换件比较法，当汽车在运行的过程中消失电气系统故障的时候，我们怀疑是某个部件消失了故障，这时候我们就可以使用这个方法利用新的零部件进行更换，假如更换之后汽车运转正常，这时候就说明是这个部件消失了错误，反之，则说明不是这个部件消失了错误，就需要对其他的零部件进行检测。
第三，电流表诊断法，当汽车电气系统消失故障，而且我们认为是电气系统的导线消失问题的时候，这样我们就可以将电流表串联在该导线的两端，假如电流表有示数显示，这样就说明是该导线消失了问题，反之就说明该导线没有消失问题，是其他的导线消失了故障。
第四，短路试验法，就是利用螺丝刀或者是将导线的两端连接在一起，观看仪表指针的指示状况，这样我们就可以看出是否是该段线路消失了问题。
第五，线路直通法，线路直通法就是将电源和用电器的两端连接在一起，这样就可以看出是否是线路、开关或者是保险丝消失了问题。
汽车电气系统故障的检修和修复方法
汽车电气系统故障的检修和修复方法汽车电气系统的故障是汽车维修中常见的问题之一。
当电气系统出现故障时，车辆可能出现无法启动、灯光不亮、电器设备无法正常工作等情况。
为了解决这些问题，下面将详细介绍汽车电气系统故障检修和修复的方法。
1. 故障检查前的准备工作在进行故障检查和修复之前，需要进行以下准备工作：- 确保车辆停放在安全的地方，并拉起手刹。
- 关闭发动机，并拔下钥匙。
- 检查电瓶电量是否充足，以免在检修过程中耗尽电瓶电量。
- 准备好相关的工具和保护装置，例如手套、螺丝刀、电线钳等。
2. 故障检查步骤i. 检查电池- 检查电瓶端子是否紧固，如果松动则紧固。
- 检查电池正负极是否被腐蚀，如果有腐蚀则需要清洁。
- 使用电瓶电压表测量电池电压，确保电压在正常范围内。
ii. 检查保险丝- 找到汽车保险丝盒的位置，并检查保险丝是否熔断。
- 如果发现熔断的保险丝，则需要更换为同样额定电流的新保险丝。
iii. 检查发电机和发动机线路- 检查发电机和发动机线路是否连接良好，如果松动则紧固。
- 检查线路是否受损，如有损坏则需要修复或更换。
iv. 检查开关和继电器- 检查汽车的各种开关和继电器是否工作正常。
- 如果发现开关或继电器出现问题，则需要修复或更换。
v. 检查灯光和信号灯- 检查车辆的各种灯光和信号灯是否正常工作。
- 如果发现灯泡破损或者线路故障，则需要更换灯泡或修复线路。
3. 故障修复方法根据检查结果，可以采取以下修复方法：- 如果发现松动的连接线路或者端子，需要紧固连接或更换损坏的端子。
- 如果发现电池电压低于标准范围，可以使用充电器充电或更换新电池。
- 如果发现保险丝熔断，需要更换为同样额定电流的新保险丝。
- 如果发现开关或继电器故障，需要进行修复或更换。
- 如果发现灯泡破损或者线路故障，需要更换灯泡或修复线路。
4. 预防措施和注意事项- 定期检查电池端子的紧固程度，并保持清洁，防止腐蚀。
- 定期检查并更换老化的保险丝。
汽车电气系统故障的诊断维修技术分析
汽车电气系统故障的诊断维修技术分析汽车电气系统是汽车的重要组成部分，它负责控制车辆的各种电气设备和系统，包括点火系统、电动机、照明设备、电池充电系统等。
一旦汽车的电气系统出现故障，将直接影响到车辆的行驶安全和稳定性。
对汽车电气系统故障进行诊断和维修显得尤为重要。
汽车电气系统故障的诊断和维修需要专业的技术和丰富的经验。
本文将对汽车电气系统故障的诊断和维修技术进行分析，希望能对广大汽车维修人员和爱车人士有所帮助。
一、汽车电气系统故障的常见原因1. 电瓶故障：电瓶是汽车电气系统的重要组成部分，一旦电瓶出现故障，将直接影响到汽车的启动和行驶。
电瓶故障的原因包括电瓶老化、电解液蒸发、电瓶接触不良等。
2. 发电机故障：发电机负责为汽车充电，保证汽车的电气设备正常运行。
发电机故障的原因包括发电机绕组短路、发电机滑环磨损、电压调节器故障等。
3. 点火系统故障：点火系统负责点火，将混合气点燃，驱动汽车发动机正常运转。
点火系统故障的原因包括点火线圈老化、点火线路断路、点火塞磨损等。
4. 灯光系统故障：汽车的灯光系统包括前后灯、示宽灯、刹车灯等，一旦灯光系统出现故障，将直接影响到车辆的行驶安全。
灯光系统故障的原因包括灯泡烧坏、线路接触不良、开关故障等。
5. 电气设备故障：汽车的电气设备包括空调、音响、电动玻璃等，一旦出现故障，将影响到汽车的舒适性和便利性。
电气设备故障的原因包括线路短路、电机损坏、控制模块故障等。
1. 故障代码读取：现代汽车都配备了OBD诊断接口，在出现故障时，可以通过读取故障代码来快速定位故障部位。
汽车维修人员可以通过OBD诊断仪读取车辆的故障代码，然后根据故障代码的含义来进行诊断和维修。
2. 电路图分析：汽车的电气系统由各种传感器、执行器、控制模块等组成，维修人员可以通过查阅汽车的电路图来了解各个部件之间的连接关系，从而更快地定位故障部位。
3. 测试仪器应用：汽车维修人员在进行电气系统故障诊断时，可以使用多种测试仪器，如电压表、电流表、示波器等，通过对汽车各个部件的电压、电流、信号进行测试，来判断其是否正常工作。
车辆电气系统故障的常见症状及修复技巧
车辆电气系统故障的常见症状及修复技巧车辆的电气系统是车辆能够正常运行的重要组成部分，它包括了发动机启动系统、点火系统、充电系统、音响系统、车灯系统等多个子系统。
然而，由于各种原因，车辆电气系统也会出现故障。
本文将介绍车辆电气系统故障的常见症状以及相应的修复技巧，以帮助车主在面对电气故障时能够正确判断和解决问题。
一、电池无法启动车辆1. 症状描述：车辆无法启动，点火开关打开后没有任何反应。
可能原因及修复技巧：- 电池电量不足或电池损坏：首先检查电池的电量是否足够，如果不足可以使用电池充电器进行充电，若电池充电后仍无法启动车辆，则可能需要更换电池。
- 启动电路故障：检查启动电路是否存在断路或短路情况，修复启动电路故障即可解决问题。
二、发动机不能正常点火1. 症状描述：车辆无法点火或点火困难，发动机无法正常运转。
可能原因及修复技巧：- 点火线圈故障：检查点火线圈是否损坏或短路，如有问题需要更换点火线圈。
- 点火塞问题：检查点火塞是否损坏或过期，如有问题需要更换点火塞。
- 点火开关故障：检查点火开关是否出现故障，修复或更换点火开关即可解决问题。
三、车灯无法正常工作1. 症状描述：车辆的前灯、尾灯或转向灯等无法正常亮起。
可能原因及修复技巧：- 灯泡损坏：车灯灯泡寿命有限，检查灯泡是否损坏，如有问题需要更换灯泡。
- 保险丝问题：检查车灯保险丝是否熔断，如有问题需要更换保险丝。
- 连接线路故障：检查车灯的连接线路是否存在断路情况，修复线路即可解决问题。
四、音响系统无声或声音异常1. 症状描述：车辆音响系统无法发声或声音出现杂音、断续等问题。
可能原因及修复技巧：- 音响电源故障：检查音响电源是否正常连接，如有问题需要修复电源连接。
- 螺丝松动：检查音响设备是否存在松动的螺丝，如有问题需要拧紧。
- 音响线路故障：检查音响线路是否存在断路或短路情况，修复线路即可解决问题。
五、充电系统故障1. 症状描述：车辆电瓶指示灯亮起，发动机无法正常充电。
汽车电气系统故障诊断与维修论文
汽车电气系统故障诊断与维修浅析摘要：电子技术的发展促使汽车电气系统的应用更加复杂，因此，需要不断对现代汽车电气系统进行故障诊断方面的技术性研究，确保电气系统故障与维修能力相适应，以促进我国汽车工业的稳定发展。
引言：造成汽车电气系统产生故障的原因是多方面的，想要真正意义上实现上述问题的解决需要借助于理论知识与实践经验。
下文对汽车电气系统故障进行了分析，然后探讨了其检修与诊断方法。
1汽车电气系统的构成汽车的电气化发展是汽车行业的一次重大变革，为汽车综合性能的提升输入了新鲜的血液。
目前已经发展成熟并被广泛应用于实际生产中的电气系统主要包含以下内容：电源系统，点火系统，仪表、信号、照明、报警系统，空调系统，安全气囊系统，计算机控制系统，电控燃油喷射系统，底盘控制系统以及电气辅助设备等。
2汽车常见电气故障与原因分析2.1充电指示灯常亮。
绝大多数汽车的充电系统都配有充电指示灯，每当汽车发动机开始运转之后，汽车点火启动，此时，充电指示灯为点亮状态，片刻之后，发动机运转正常的情况下，发动机转数达到既定数值时，指示灯应当处于熄灭状态，如果此时指示灯仍然常亮，则汽车电气系统当中的充电分系统出现故障。
引起上述故障的常态原因有以下两个层面：充电指示灯内部电路异常；汽车发动机、调节器以及相关电路出现异常，因为前面我们提到当汽车发动机转数达到既定数值的时候指示灯熄灭，如果发动机内部电路出现故障或是调节器运转不良，则都会引起指示灯常亮的电气系统异常。
2.2蓄电池长期亏电。
在汽车充电系统运转正常的情况下，蓄电池单方面故障问题而导致蓄电池本身自行输出电力或无法正常充电，能够致使蓄电池长期出现亏电现象。
蓄电池故障的根本原因在于蓄电池的额定电压与汽车正常运行时的电气系统电压不一致。
汽车启动时电气系统电压为14V，而其蓄电池的额定电压为12V。
随着汽车工业的快速发展，工作条件的不同，在不同程度的文波叠加在平均值上，汽车电气系统的电压可能在6.5-16V之间变动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电气故障诊断与修复
中国交通教育研究会职业教育分会
汽车运用工程专业委员会
上海景格科技股份有限公司
官海兵 张光磊主编 副主编
学习任务一 学习任务二 学习任务三 学习任务四 学习任务五 学习任务六
汽车充电指示灯点亮故障诊断与修复 发动机不起动故障诊断与修复 前照灯不亮故障诊断与修复 汽车转弯灯故障诊断与修复 汽车仪表系统故障诊断与修复 电动车窗不升降故障诊断与修复
显示器或蜂鸣器：接收主机距离数据，并根据距离远近显示距离值和提供不同级 别的距离报警音。
图14-3 超声波距离探测探头
知识准备 一、倒车雷达的组成
1-复位;2-数字地;3-防扒车功能开关;4-四只探头探测到的距离数据包输出;5-蜂鸣音控制电平 输出,分6级蜂鸣音;6-当用于LED三色灯指示时,本端接红色发光管;7-当用于LED三色灯指示时, 本端接绿色发光管(注:当6脚和7脚同时为高,显示黄色);8-数字+5V;9-模拟+5V;10-探头1(接1 号探头正极);11-探头2(接2号探头正极);12-探头地(在使用时,可只与探头负极相连;也可并入 模拟地);13-探头3(接3号探头正极:T8222此脚悬空);14-探头4(接4号探头正极:T8222和T8223 此脚悬空);15-探头驱动馈入(探头驱动升压电压馈入,与数字地形成回路);16-模拟地;17、18灵敏度调整(外接一个100K可调电阻,电阻值越大,灵敏度越高,反之,灵敏度变小)
图14-2 倒车雷达模块示意图
知识准备 二、倒车雷达的工作原理及电路
当汽车挡位挂入倒车挡时，倒车雷达自动开始通电工作，倒车雷达利用超声波原 理，由装于车尾保险杆上的4个探头，在倒车雷达模块T8224的控制下向外发送超声 波撞击障碍物后，反射此声波回探头，探头将接收到的反射波信号送回控制模块。控 制模块T8224通过对信号进行处理和计算机换算，从而计算出车体与障碍物之间的距 离，判断出障碍物的位置，再由显示器显示距离并发出警示号，当距离障碍物1.5m 时，报警系统就会发出“嘀嘀”声，随着障碍物地靠近，“嘀嘀”声的频率增加，当 汽车与障碍物间距小于0.3m时，“嘀嘀声”将转变成连续音。从而使驾驶人倒车时 不至于撞上障碍物。超声波倒车雷达的测量精度可达到0.1m，感应时间小于0.5s， 探测器工作原理电路如图14-4所示。
图14-5 超声波测距原理图
知识准备 三、倒车影像系统
倒车影像系统， 采用远红外线广角摄像装置安装在车后，通过车内的显示屏， 清晰可见车后的障碍物。即使在晚上通过红外线也能看得一清二楚。倒车视频影像就 是在车尾安装了倒车摄像头，当挂入倒挡时，该系统会自动接通位于车尾的摄像头， 将车后状况显示于中控或后视镜的液晶显示屏上。
主机：发射正弦波脉冲给超声波传感器，并处理其接收到的信号，换算出距离值 后，将数据与显示器通信。倒车雷达主机的核心是倒车雷达模块。目前倒车雷达模块 有T8224系列和T8214系列等。模块集成了单片机部分、全超声波电路部分和控制部 分，如图14-2所示。
探头 ：用于发射以及接收超声波信号，通过超声波传感器可以测量距离（如图 14-3所示）。
1.倒车影像系统的组成
倒车影像系统主要由倒车摄像头R189和倒车影像系统控制单元J772、转向角传 感器以及收音机和导航系统的带显示单元的控制单元J503组成。结构如图14-6、图 14-7所示。
汽车空调系统故障诊断与修复 汽车倒车雷达失灵故障诊断与修复 汽车音响及导航系统故障诊断与修复 汽车车载网络系统通信不正常故障诊断与修复
学习任务十四 活 汽塞车连倒杆车组雷故达障失诊灵断故与障修诊复断与修复
1 任务描述
2 学习目标
3 知识准备
任务小结
4 操作指引
5 任务实施
6 任务小结
任务描述
车主张先生反映，他的迈腾轿车最近早上起动车辆倒车，不但雷达指示灯亮，倒 车雷达不起作用，连倒车影像也没了，但倒车影像摄像头工作正常。
学习任务七 学习任务八 学习任务九 学习任务十 学习任务十一 学习任务十二
中央门锁失灵故障诊断与修复 电动后视镜失灵故障诊断与修复 电动座椅不能调节故障诊断与修复 刮水器无间歇挡故障诊断与修复 汽车防盗系统故障诊断与排除 安全气囊系统故障诊断与排除
学习任务十三 学习任务十四 学习任务十五 学习任务十六
知识准备 二、倒车雷达的工作原理及电路
图14-4 倒车雷达探测器工作原理电路图
知识准备 二、倒车雷达的工作原理及电路
超声波测距原理（图14-5）：空气超声探头发射超声脉冲，到达被测物时，被 反射回来，并被另一只空气超声探头所接收。测出从发射超声波脉冲到接收超声波脉 冲所需的时间t，再乘以空气的声速（340m/s），就是超声脉冲在被测距离所经历的 路程，除以2就得到距离。即：s=340t/2。
现在需要你对倒车雷达及影像系统进行检修。
学习目标
（1）能正确讲述汽车倒车雷达系统的功能； （2）能正确讲述测定汽车行驶安全距离的方法和工作原理； （3）能正确描述汽车倒车雷达系统的组成、各部件功用及工作原理； （4）能正确描述倒车影像系统的组成和控制原理； （5）能正确识读和分析汽车倒车雷达系统的电路图； （6）能对汽车倒车雷达失灵故障进行诊断与排除。
A-帧同步字节;B、C-1号探头距离编码数据(单位:cm);D、E-2号探头距离编码数据(单 位:cm);F、G-3号探头距离编码数据(单位：cm);H、I-4号探头距离编码数据(单位：cm);J-四 个探头最近距离方位指示字节;K-校验字节数据包每一帧共14个字节,88个Bit。发送周期： 120ms,发送时从A—K,波特率SK/S
建议学时：6学时
知识准备 一、倒车雷达的组成
倒车雷达全称叫“倒车防撞雷达”，也叫“泊车辅助装置”，是汽车泊车或者倒 车时的安全辅助装置。
倒车雷达又称倒车辅助系统，它是汽车的选装项目，由主机、探头和根据距离数 据控制的指示部分组成，如图14-1所示。
图14-1 倒车雷达组成示意图
知识准备 一、倒车雷达的组成
